特性インピーダンスの整合とは？反射や影響も解説！（インピーダンスマッチング：反射係数：伝送効率：不整合など）

高速なデジタル回路や高周波回路では、配線を単なる電気の通り道として扱えない場面があります。

信号の立ち上がりが速い場合やケーブルが長い場合には、信号が伝送線路を進む波として振る舞い、受け側や途中の条件によって反射が発生します。

この反射を抑え、電力や情報を効率よく届ける考え方が特性インピーダンスの整合、すなわちインピーダンスマッチングです。

整合は信号品質、通信速度、測定精度、機器の安定動作に深く関わる重要な設計条件といえるでしょう。

本記事では特性インピーダンスの基本から、反射係数、不整合による影響、具体的な整合方法まで、実務で判断しやすい形で解説します。

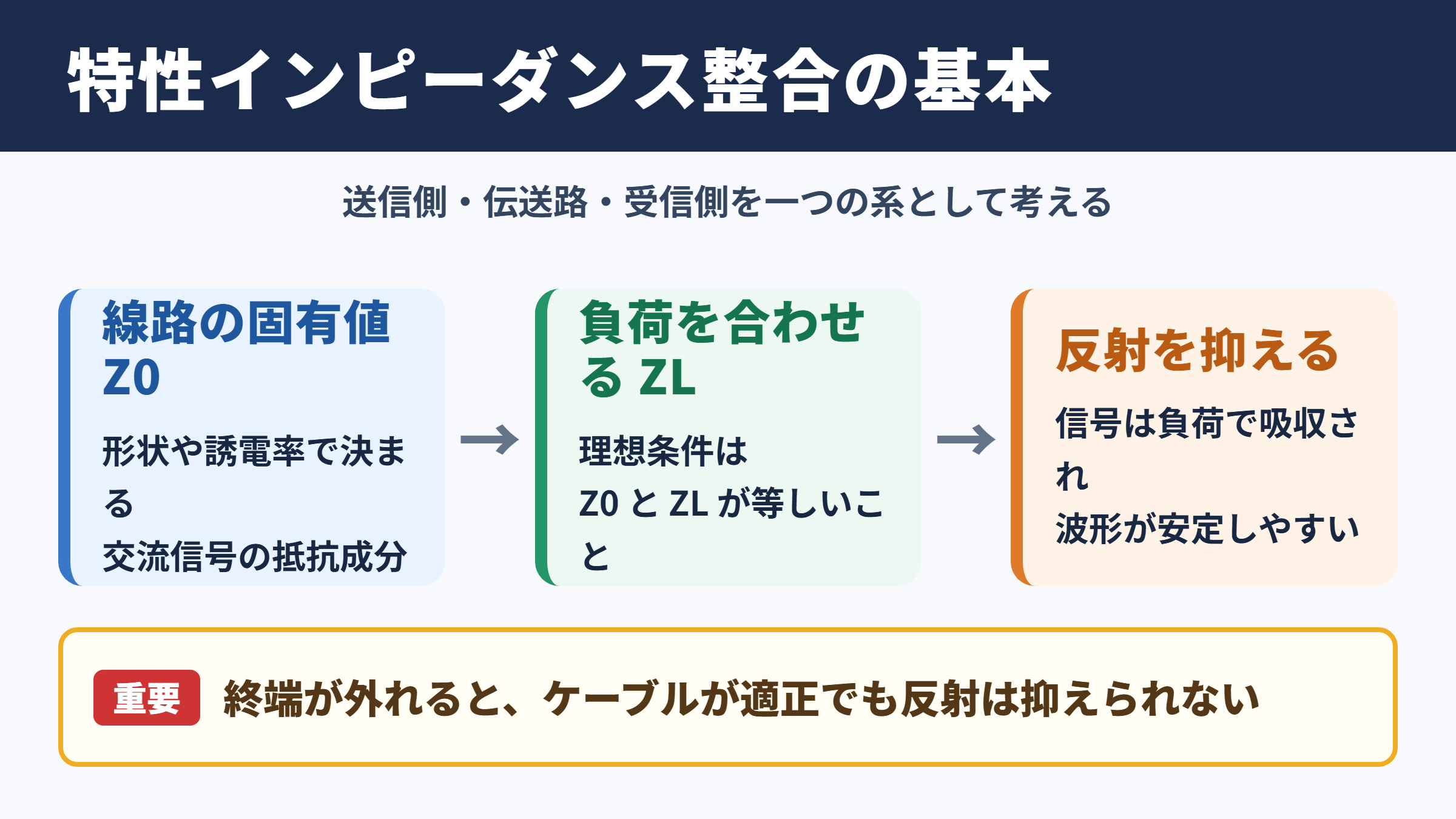

特性インピーダンス整合の基本

それではまず特性インピーダンスの整合について解説していきます。

伝送線路で生じる整合の意味

特性インピーダンスとは、同軸ケーブル、ツイストペア線、プリント基板の配線などを信号が伝わる際に、その線路が持つ固有のインピーダンスです。

一般的な同軸ケーブルでは五十オームや七十五オーム、差動配線では百オーム付近が代表的な値として使われます。

ここでいうインピーダンスは直流抵抗だけを示すものではありません。

導体の形状、導体間の距離、絶縁体の誘電率、周波数特性などから決まる、交流信号に対する見かけの抵抗成分です。

線路の特性インピーダンスと、終端に接続される負荷インピーダンスが一致すると、到達した信号は反射せずに吸収されます。

これがインピーダンス整合の基本であり、信号を乱さずに次の回路へ渡すための土台となります。

特性インピーダンスと負荷インピーダンスの関係

伝送線路の特性インピーダンスをZ0、負荷インピーダンスをZLとした場合、理想的な整合条件はZ0とZLが等しい状態です。

たとえば五十オームの同軸ケーブルの先に五十オームの入力または終端抵抗を接続すると、信号は受信側で消費され、送信側へ戻る波がほとんど生じません。

一方、負荷が開放状態に近い、あるいは短絡に近いと、入射した信号の大部分が反射します。

デジタル信号では、この現象が波形のオーバーシュート、アンダーシュート、リンギングとして観測されることがあります。

接続条件	負荷の状態	反射の傾向	主な影響
整合	特性インピーダンスと同じ	小さい	波形が安定しやすい
開放寄り	非常に高いインピーダンス	正方向に大きい	電圧が高く見える
短絡寄り	非常に低いインピーダンス	逆方向に大きい	反転した波形になりやすい
部分的不整合	値が近いが一致しない	程度に応じて発生	細かな揺れや誤判定

高周波回路と高速デジタル回路での重要性

無線機器、アンテナ、RFモジュールのような高周波回路では、整合の良し悪しが送信電力や受信感度に直結します。

不整合が大きければ、増幅した電力がアンテナへ十分に渡らず、一部は送信機側へ戻ります。

その結果、通信距離の低下、不要な発熱、増幅器への負担といった問題につながる場合があります。

一方で高速デジタル回路では、周波数そのものだけでなく信号の立ち上がり時間が判断材料です。

クロック周波数が比較的低くても、立ち上がりが数ナノ秒以下なら配線を伝送線路として扱う必要が出てくるでしょう。

高速化された信号ほど、配線長と終端条件の影響を受けやすいという点を押さえておく必要があります。

反射係数と反射波の仕組み

続いては反射係数と反射波の仕組みを確認していきます。

反射係数の計算方法

反射係数は、負荷で反射する電圧の割合を示す値です。

反射係数は、負荷インピーダンスから特性インピーダンスを引いた値を、両者の合計で割ることで求められます。

反射係数が正の値なら、反射波は入射波と同じ極性になります。

負の値なら反射波は逆極性となり、信号を打ち消す方向に働きます。

値の絶対値が一に近いほど反射が大きい状態であり、整合から遠いことを表します。

実務では反射係数そのものに加え、リターンロスやVSWRで評価することも少なくありません。

開放端と短絡端の波形変化

開放端では、電流が流れにくいため、電圧の反射係数はおおむねプラス一になります。

入力された電圧波は端点で同じ極性の反射波を生み、瞬間的には電圧が大きくなるように見えます。

短絡端では反対に、電圧の反射係数はおおむねマイナス一です。

端点の電圧を零に近づける必要があるため、逆極性の反射波が発生します。

この違いを理解していないと、オシロスコープで見た波形の振れを、ノイズや故障と取り違えることがあります。

反射波が往復するタイミング

反射は受信端で一度起きて終わるとは限りません。

反射波が送信端へ戻り、送信端の出力インピーダンスと整合していなければ、そこで再反射が起こります。

この往復が繰り返されると、波形には減衰しながら続く振動が現れます。

これがリンギングの代表的な原因です。

ケーブルの伝搬速度は絶縁体によって異なりますが、多くの場合は光速より遅く、長い配線ほど往復時間も長くなります。

波形の乱れが一定の時間間隔で現れるなら、配線長に由来する反射を疑うと原因を絞り込みやすくなります。

不整合による信号品質への影響

続いては不整合による信号品質への影響を確認していきます。

オーバーシュートとアンダーシュート

不整合による代表的な現象が、規定電圧を一時的に上回るオーバーシュートと、下回るアンダーシュートです。

ロジックICの入力には絶対最大定格があるため、短時間でも過大な電圧が繰り返される状態は望ましくありません。

保護ダイオードが導通して意図しない電流が流れたり、長期的な信頼性に影響したりする可能性があります。

また、電圧の振れ幅が小さくても、しきい値付近を何度も横切れば誤動作につながります。

単に平均電圧が正常であることだけでは、信号品質を判断できません。

ジッタとアイパターンの悪化

高速シリアル通信では、電圧振幅だけでなく、信号が切り替わる時刻のばらつきであるジッタも重要です。

反射波が次のビットに重なると、立ち上がりや立ち下がりの位置が揺らぎ、受信側が正しいタイミングを判断しにくくなります。

アイパターン測定では、理想的な状態ほど中央の開口部が大きく見えます。

不整合が増えると開口部が狭まり、振幅方向と時間方向の余裕が失われます。

アイパターンの閉じは、反射、損失、クロストーク、ジッタが重なった結果として現れるため、整合はその改善策の一つです。

通信効率と電力伝送効率

RF回路では、負荷へ届く電力の割合が通信性能を左右します。

アンテナと給電線が不整合の場合、送信機から送り出した電力の一部はアンテナで放射されず、反射電力として戻ります。

戻った電力が大きい状態を放置すると、保護回路が出力を下げる機器もあります。

電力伝送では、負荷に最大の電力を渡す条件と、伝送線路で反射をなくす条件を区別して考えることも必要です。

高周波の実装では損失や安定性まで含め、系全体で最適な整合を探ります。

インピーダンスマッチングの代表手法

続いてはインピーダンスマッチングの代表手法を確認していきます。

終端抵抗による並列終端

並列終端は、受信端に伝送線路の特性インピーダンスと同程度の抵抗を接続する方法です。

五十オームの同軸線路であれば、受信端に五十オームの終端抵抗を置く構成が典型例です。

反射を抑える効果が分かりやすく、測定系や高速通信で広く使われます。

ただし、抵抗には直流電流が流れ続ける場合があり、消費電力や電源負荷への配慮が求められます。

電圧レベルと抵抗値を適切に設計しなければ、受信側の論理レベルに影響することもあります。

直列終端による送信端整合

直列終端は、送信側の出力抵抗と直列抵抗の合計を、伝送線路の特性インピーダンスに近づける方法です。

送信端から見た初期の波を整え、戻ってきた反射波を送信端で吸収しやすくします。

受信端が高インピーダンスのCMOS入力である場合にも使いやすく、余分な直流電流を抑えられる点が利点です。

一方で受信端に最初に届く電圧は分圧によって低くなるため、反射波が戻って安定するまでの挙動を理解して使う必要があります。

整合方法	主な配置	利点	注意点
並列終端	受信端	反射抑制が直接的	直流電力を消費しやすい
直列終端	送信端	部品点数が少なく低消費電力	一点から一点への配線に向く
AC終端	受信端	直流損失を減らせる	低速成分への対応に注意
テブナン終端	受信端	所定のバイアスを設定可能	抵抗二本と電源設計が必要

LC回路とトランスによる整合

高周波回路では、抵抗で電力を消費する終端だけでなく、コイルとコンデンサを使うLC整合回路が重要です。

L型、π型、T型の回路を用いて、異なるインピーダンスの回路間を周波数に合わせて変換します。

アンテナの給電点、RF増幅器の入出力、フィルタ前後の接続などで活用される方式です。

トランスを使えば、巻数比によってインピーダンスを変換できます。

ただしLC整合は周波数依存性があり、広帯域で常に理想的な整合を得られるとは限りません。

必要な周波数帯域、許容損失、部品誤差をセットで検討することが、実用的な整合設計につながります。

測定と設計における確認項目

続いては測定と設計における確認項目を確認していきます。

オシロスコープ測定時の注意点

反射を調べる際、測定器そのものが不整合を作ることがあります。

オシロスコープ入力が一メガオーム設定で、五十オーム系の同軸ケーブルをそのまま接続すると、受信端が開放に近い状態となります。

この場合、観測された大きな反射は回路の異常ではなく、測定条件によるものかもしれません。

五十オーム系を測るなら、スコープの五十オーム終端設定、または外付け終端器を適切に使用します。

プローブのグランドリードが長すぎる場合も、寄生インダクタンスによって波形を乱す原因になります。

ネットワークアナライザとSパラメータ

高周波回路の整合評価には、ベクトルネットワークアナライザが用いられます。

代表的な指標であるS十一は、入力ポートへ入れた信号がどの程度戻ってくるかを示します。

S十一が小さいほど反射は少なく、整合が良好と判断できます。

リターンロスは反射の少なさをデシベルで表す尺度で、値が大きいほど望ましい状態です。

ただし、測定前の校正、ケーブルの状態、コネクタの締結、治具の影響まで確認しなければ、正しい評価にはなりません。

プリント基板配線での設計要点

プリント基板では、配線幅だけで特性インピーダンスが決まるわけではありません。

基板材の誘電率、層構成、配線と参照プレーンの距離、銅箔厚、ソルダーレジストの有無など、多くの要素が関係します。

設計時には基板メーカーのスタックアップ情報を基に、インピーダンス計算を行うことが重要です。

差動配線では、二本の線の幅だけでなく線間距離も管理します。

配線途中のビア、コネクタ、スタブ、枝分かれは不連続点となり、局所的な不整合を生むことがあります。

連続した参照プレーンを確保し、不要なスタブを短くすることは、特性インピーダンスを保つ基本的な配線方針です。

用途別の整合判断と対策

続いては用途別の整合判断と対策を確認していきます。

同軸ケーブルとアンテナ接続

同軸ケーブルとアンテナを接続する場面では、ケーブル、コネクタ、無線機、アンテナのインピーダンスをそろえることが基本です。

五十オーム系の無線機に七十五オーム系の部材を混在させると、使用できないとは限らないものの、反射損失が増える可能性があります。

周波数が高いほど、コネクタの種類やケーブル長、加工精度の影響も無視しにくくなります。

アンテナは周囲の金属、筐体、設置場所によって給電点インピーダンスが変化するため、設置後の測定も大切です。

デジタル信号と終端抵抗の選定

SPI、DDR、LVDS、Ethernetなどのデジタルインターフェースでは、規格や配線形態に応じて推奨終端があります。

差動伝送では、受信端に差動特性インピーダンスと同程度の抵抗を置く構成がよく用いられます。

シングルエンド信号では、ドライバの出力インピーダンス、配線長、受信入力容量を踏まえて直列抵抗を決めます。

抵抗値は経験則だけで固定せず、IBISモデルによるシミュレーションや実機波形で確認することが望ましいでしょう。

終端抵抗は大きければよい、小さければよいという部品ではなく、線路条件に合わせて決める部品です。

不整合を疑うべき症状

特定のケーブル長でだけ通信が不安定になる場合、反射の影響が隠れている可能性があります。

温度や電源電圧の変動で不具合が出たり消えたりする場合も、しきい値余裕が不足していることがあります。

オシロスコープで波形に段差、振動、異常な振幅が見えるなら、終端抵抗、コネクタ、分岐、測定方法を順に点検しましょう。

EMI試験で意図しない放射が増えたときも、急峻な反射波やリターンパスの乱れが関係している場合があります。

特性インピーダンス整合のまとめ

特性インピーダンスの整合は、伝送線路の特性インピーダンスと負荷条件を適切に合わせ、反射を抑えるための考え方です。

整合が取れていれば、信号は受信側へ効率よく届き、オーバーシュート、リンギング、ジッタ、通信エラーのリスクを減らせます。

反射係数は不整合の大きさを把握する有効な指標であり、零に近いほど理想的な状態です。

デジタル回路では並列終端や直列終端、高周波回路ではLC回路やトランスなど、用途に応じた方法を選びます。

設計、実装、測定の各段階で伝送路を一貫して管理することが、安定した製品性能への近道です。

特性インピーダンスを意識して配線と終端を見直せば、原因がつかみにくい波形不良や通信不良を改善できる場面も増えるでしょう。
