BACnetは、空調設備や照明、セキュリティ設備などをまとめて管理するビル管理システムで注目されている通信規格です。
新築ビルだけでなく、既存建物の改修や省エネ対策を考える際にも、設備同士をどのように連携させるかは重要な検討事項となります。
メーカーごとに異なる機器を導入している建物では、監視画面や保守窓口が分かれ、運用が複雑になりやすい傾向があります。
そこで役立つのが、異なるベンダーの設備をつなぎやすくする国際標準規格であるBACnetです。
この記事では、BACnetの基本的な特徴、導入によるメリット、相互運用性を確保するための注意点をわかりやすく解説します。

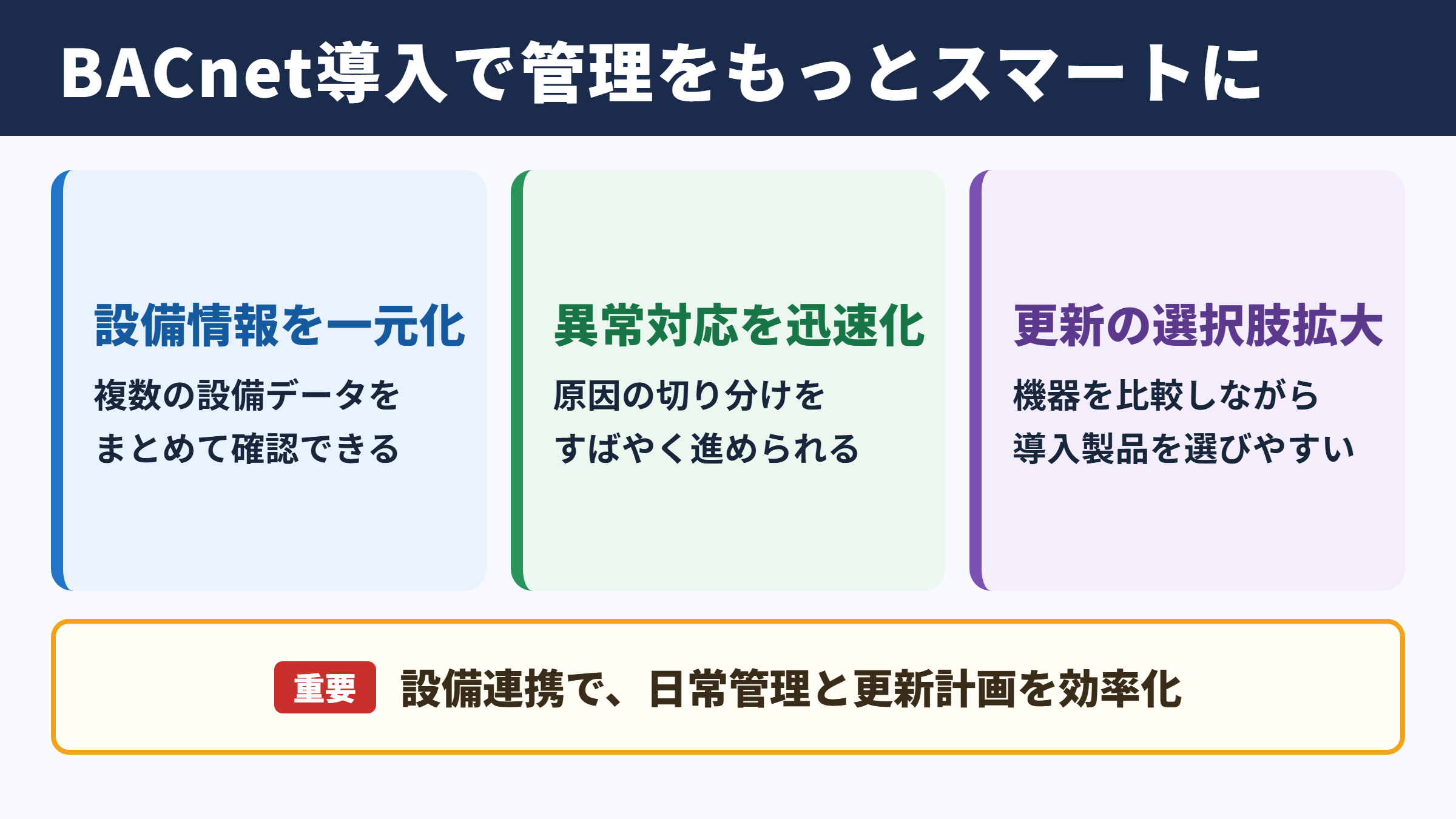

BACnet導入のメリット
それではまず、BACnetを導入することで得られる主なメリットについて解説していきます。
設備連携による管理業務の効率化
BACnetを導入する大きなメリットは、空調、照明、電力計、熱源、入退室管理などの設備情報を、共通の仕組みで集約しやすくなる点です。
従来は設備ごとに専用の監視装置や独自プロトコルが使われていることも多く、担当者が複数の画面を行き来する必要がありました。
BACnetに対応したビル管理システムでは、温度、湿度、運転状態、警報、消費電力量といったデータを一元的に確認できます。
たとえば、あるフロアの室温異常を確認した際に、空調機の稼働状況、冷温水の流量、ダンパー開度、関連する警報履歴まで追いやすくなります。
異常の発見から原因の切り分けまでの時間を短縮しやすいことは、日常運用における実務的な利点です。
設備担当者が限られている施設では、監視の手間を減らし、優先度の高い対応に人員を振り向けられるでしょう。
ベンダーフリーな設備更新
BACnetは、特定のメーカーだけが利用する独自規格ではなく、ビルオートメーション向けに整備された標準規格です。
そのため、対応機器であれば異なるメーカーのコントローラー、センサー、監視装置を組み合わせられる可能性があります。
建物を長期にわたって運用すると、空調機器の更新、照明制御の追加、監視サーバーの入れ替えなどが段階的に発生します。
このとき、すべてを同じメーカーの製品に限定する必要があると、選択肢や費用面で制約が生じるかもしれません。
BACnetを採用しておけば、更新対象の設備に合った製品を比較しながら選びやすくなる点が魅力です。
価格だけではなく、保守体制、納期、拡張機能、既存設備との親和性を踏まえた調達につなげられます。
エネルギー管理と運転最適化
省エネを進めるには、電力量を確認するだけでなく、どの時間帯にどの設備がどの程度動いているかを把握する必要があります。
BACnetを通じて空調負荷、室内環境、在室情報、電力使用量などを収集できれば、設備運転の改善ポイントを探しやすくなります。
たとえば、営業時間外にも空調が稼働している、日射の強いエリアで冷房負荷が高い、会議室の利用率に比べ照明点灯時間が長いといった傾向を可視化できます。
データに基づく運用改善ができることは、単なる遠隔監視以上の価値といえるでしょう。
空調の省エネ効果は、設定温度を変えるだけで決まるものではありません。
外気条件、在室状況、熱源効率、換気量、設備の運転時間を合わせて確認することで、無理のない改善策を検討できます。
利用者の快適性を損なわずにエネルギー使用量を抑えるには、設備データを継続的に見られる環境が欠かせません。
BACnetの特徴と通信の仕組み
続いては、BACnetがどのような規格なのかを確認していきます。
ビルオートメーション向け標準規格
BACnetは、Building Automation and Control Networksの略称であり、建物内の自動制御や監視を目的とした通信規格です。
空調制御、照明制御、防災監視、電力監視、昇降機との情報連携など、幅広いビル設備で活用されています。
通信規格が共通化されることで、設備が持つ情報を一定のルールに沿って扱いやすくなります。
温度センサーの値、ファンの発停状態、警報の発生有無、設定値などを、機器ごとに異なる方式で個別処理しなくてもよい場面が増えます。
設備情報を共通言語でやり取りする考え方が、BACnetの基本です。
ただし、標準規格であることと、すべての機能が自動的に連携できることは同じではありません。
オブジェクトによるデータ表現
BACnetでは、設備のデータや機能をオブジェクトという単位で表現します。
たとえば温度を表すアナログ入力、発停を表すバイナリ出力、運転モードを選択するマルチステート値などが代表例です。
各オブジェクトには現在値、単位、警報状態、優先順位、説明情報といったプロパティが設定されます。
この構造があるため、監視側のシステムは機器から受け取った情報を整理し、画面表示やトレンド記録、警報通知に利用できます。
たとえば室温であれば、数値だけでなく、摂氏か華氏か、異常時の上限値、通信状態なども合わせて管理できます。
温度センサーの情報を例にすると、現在値が二十五度、単位が摂氏、上限警報値が二十八度というように、複数の属性を組み合わせて扱います。
数値だけを取得する仕組みよりも、監視や制御に必要な意味を共有しやすい点が特徴です。
オブジェクトの種類や利用するプロパティは、設備の用途や製品仕様によって異なります。
複数ネットワークへの対応
BACnetは、IPネットワーク上で利用するBACnet IPをはじめ、複数の通信方式に対応しています。
近年の大規模な建物では、既存の社内ネットワークや専用ネットワークと連携しやすいBACnet IPが採用される場面が増えています。
一方で、改修案件では既設配線を活用するために、別の伝送方式が選ばれる場合もあります。
ネットワーク構成を決める際は、通信速度だけでなく、配線距離、接続台数、保守性、セキュリティ、将来の増設計画も確認することが大切です。
建物全体の通信設計と設備制御の設計を分けて考えないことが、安定稼働につながります。
相互運用性を確保するポイント
続いては、BACnet導入で特に重要となる相互運用性について確認していきます。
対応規格だけで判断しない確認項目
製品カタログにBACnet対応と記載されていても、利用できる通信機能やオブジェクトの範囲は製品ごとに異なります。
監視装置から値を読むことはできても、遠隔から設定変更できない場合や、警報情報の取得方法に制限がある場合もあります。
そのため、導入前には必要な監視点数、制御点数、警報、トレンド、スケジュール、時刻同期などを整理する必要があります。
設備の更新後に、想定していた操作ができないと判明すると、追加ゲートウェイや個別改修が必要になる可能性があります。
| 確認項目 | 確認する内容 | 見落とした場合の影響 |
|---|---|---|
| 通信方式 | BACnet IPや既設ネットワークとの接続可否 | 配線工事や変換機器が追加となる可能性 |
| オブジェクト | 温度、発停、警報、積算値などの取得範囲 | 必要な監視データが画面に出ない可能性 |
| 書き込み機能 | 設定値や発停指令を遠隔操作できるか | 監視のみとなり運用効率が上がりにくい可能性 |
| 警報機能 | 警報通知、優先度、復帰情報の扱い | 異常対応の漏れや確認遅れの可能性 |
| 時刻同期 | スケジュール制御と時計の同期方法 | 予定外の時間に設備が動く可能性 |
| 保守情報 | 点検履歴や通信異常の確認方法 | 障害原因の調査が長引く可能性 |
必要な機能を要求仕様として具体化することが、相互運用性を高める第一歩です。
BACnetプロファイルと試験情報
相互運用性を確認する際には、BACnetの対応内容を示す資料を確認する方法があります。
代表的な資料として、BIBBsと呼ばれる機能単位の対応情報や、PICSと呼ばれる製品の適合情報が利用されます。
これらの資料では、どのようなサービスを利用できるか、どのオブジェクトを扱えるか、通信上の条件は何かを確認できます。
専門用語が多く見えますが、発注者、設計者、施工者、設備メーカー、システムインテグレーターが同じ前提を共有するために役立ちます。
たとえば、監視システム側が警報を受信できることと、現場コントローラー側が必要な警報通知を送信できることの両方を確認します。
相互運用性は、BACnet対応という表記だけでは判断できません。
設備ごとの必要機能を洗い出し、製品資料、試験成績、接続試験の結果まで確認することが重要です。
特に複数メーカーの機器を組み合わせる案件では、設計段階から資料確認を行うと手戻りを抑えられます。
統合監視システムの役割
統合監視システムは、各設備から取得した情報を集め、利用者が判断しやすい画面へ整理する役割を持ちます。
単に多数の数値を表示するだけでは、設備管理の負担を十分に減らせません。
フロア別の状態表示、警報の優先順位付け、トレンドグラフ、設備系統図、帳票出力などを適切に設計することが求められます。
また、現場の設備担当者が実際に使う画面と、エネルギー管理者が分析に使う画面では、必要な情報が異なることもあります。
誰が、いつ、何を判断するために使うのかを明確にすると、監視システムの価値を引き出せます。
導入後の運用を想定し、警報の通知先、対応手順、権限設定、ログ保存期間まで決めておくと安心です。
ビル管理システムでの活用場面
続いては、BACnetがビル管理システムで活用される代表的な場面を確認していきます。
空調設備の集中監視と制御
空調設備は、BACnet活用が特に進んでいる分野の一つです。
エアハンドリングユニット、ファンコイルユニット、熱源機器、ポンプ、冷却塔、変風量ユニットなど、多くの設備が連動して室内環境を維持します。
統合監視によって各機器の状態を把握できれば、停止原因の確認や異常箇所の推定がしやすくなります。
室温の変化だけでなく、給気温度、還気温度、弁開度、フィルター差圧、インバーター周波数などを確認することで、より詳細な判断が可能です。
快適性と省エネを両立させる空調運用には、複数のデータを関連付けて見る視点が必要です。
季節切り替えや営業時間変更の際も、スケジュール制御を活用すれば設定作業の負担を軽減できます。
照明制御と在室情報の連携
照明制御では、点灯状態、調光率、スケジュール、人感センサーの情報などを連携対象にできます。
会議室や共用部などは、利用状況によって必要な明るさや点灯時間が変わるため、柔軟な制御が効果的です。
たとえば、予約情報や入退室情報と連携し、未使用の会議室で照明と空調を自動的に抑制する運用が考えられます。
ただし、人の行動に直接関わる制御は、利用者に不便を感じさせない設計が欠かせません。
照明を消灯するまでの時間を短くしすぎると、在室中にもかかわらず消灯する可能性があります。
人感センサーの検知範囲、タイマー設定、手動操作の可否を確認し、利用者の声を反映しながら調整することが大切です。
自動化を進めるほど、例外時に人が簡単に操作できる仕組みも必要になるでしょう。
電力監視と設備保全
電力量計やデマンド計の情報をビル管理システムに取り込むと、使用電力の傾向を設備の稼働状況と合わせて確認できます。
電力使用量が急増した場合、空調負荷の増加、設備の異常運転、設定変更など、複数の可能性を検討できます。
また、運転時間、起動回数、警報履歴を蓄積すれば、保全計画を立てる際の参考情報になります。
故障してから対応する事後保全だけではなく、異常の兆候を早めに把握する予防保全へ近づける点も利点です。
監視データは記録するだけでなく、保守判断に使うことで価値が高まります。
ただし、収集するデータ量が増えるほど、保存容量や閲覧方法、担当者の分析負荷にも配慮する必要があります。
BACnet導入時の注意点
続いては、BACnetを導入する際に押さえたい注意点を確認していきます。
既存設備との接続条件
既存建物へBACnetを導入する場合、すべての設備がそのまま接続できるとは限りません。
古い設備では独自通信方式が使われていたり、外部通信機能が搭載されていなかったりすることがあります。
このような場合には、ゲートウェイを介して情報を変換する方法、制御盤の改修を行う方法、対象設備を更新する方法などを検討します。
ゲートウェイは便利な選択肢ですが、変換できるデータや操作内容に制約があることも少なくありません。
既設図面、機器リスト、制御仕様書、配線経路、通信速度を事前に確認することが重要です。
既存設備の接続可否は、現地調査なしに判断しにくい項目です。
機器型式だけでなく、実際の制御盤構成、配線状態、ファームウェア、保守契約の条件まで確認しましょう。
ネットワークセキュリティの設計
BACnet IPを利用する場合、ビル設備のネットワークと情報系ネットワークの関係を慎重に設計する必要があります。
設備制御は建物の快適性や事業継続に関わるため、許可されていない端末から操作できる状態は避けなければなりません。
ネットワークを分離する、ファイアウォールを設定する、アクセス権限を限定する、遠隔接続時に認証を強化するといった対策が考えられます。
また、導入時だけでなく、運用開始後のアカウント管理、ソフトウェア更新、ログ監視も重要です。
設備ネットワークを閉じた世界として扱わないことが、近年のセキュリティ対策では求められます。
情報システム部門と設備管理部門が役割を分担し、障害時の連絡体制を整えておくと対応が円滑になります。
費用対効果と拡張計画
BACnet導入には、対応機器、監視ソフトウェア、ネットワーク機器、設計、施工、試験、保守などの費用がかかります。
初期費用だけを見ると、既存の仕組みをそのまま使う方法より高く感じることもあるでしょう。
しかし、将来の設備更新時に選択肢が広がること、監視業務を効率化できること、省エネ改善を進めやすいことまで含めて評価する必要があります。
導入範囲を一度に広げすぎず、熱源設備や主要フロアから段階的に整備する方法もあります。
将来的に追加したい設備やデータを想定し、ネットワーク容量、監視点数、サーバー性能に余裕を持たせることが大切です。
BACnet導入の費用対効果は、機器価格だけでは測れません。
保守の省力化、障害対応の迅速化、エネルギー削減、将来改修の自由度を含めて、長期的な視点で比較することがポイントです。
導入計画と運用体制
続いては、BACnetを活かすための導入計画と運用体制について確認していきます。
要求仕様の整理
導入計画の最初に行いたいのは、建物で何を監視し、何を制御し、どのような成果を目指すのかを整理することです。
省エネ、設備保全、テナントサービス向上、警報対応の迅速化など、目的によって必要なデータや画面構成は変わります。
監視点を増やせば情報量は豊富になりますが、不要な点まで増やすと工事費や保守負担が大きくなる可能性があります。
重要設備、法令対応が必要な設備、故障時の影響が大きい設備から優先順位を付けると、計画を進めやすくなります。
要求仕様には、監視内容だけでなく、操作権限、警報通知、記録期間、帳票、障害時の対応方法も含めましょう。
接続試験と受入確認
施工後には、各機器がネットワーク上で認識されるか、必要なデータが正しく取得できるかを確認します。
さらに、画面上の表示と現場の状態が一致するか、遠隔操作が安全に反映されるか、警報が適切に通知されるかも試験対象です。
通常時の確認だけではなく、通信断、電源復旧、センサー異常、設備停止といった想定外の状態も確認すると安心です。
実運用に近い条件で接続試験を行うことが、導入後のトラブル防止につながります。
試験結果は記録として残し、引き渡し後の保守担当者が参照できるように管理します。
運用ルールと保守の継続
優れたビル管理システムを導入しても、警報が放置されたり、設定変更の履歴が残らなかったりすると、効果は薄れてしまいます。
誰が画面を確認するのか、異常時に誰へ連絡するのか、設定変更を誰が承認するのかを明確にする必要があります。
定期的にトレンドデータを振り返り、不要な警報が多発していないか、設定値が適切か、設備の稼働時間に無駄がないかを確認しましょう。
担当者の交代があっても運用品質を保てるよう、操作手順書や設備一覧、ネットワーク構成図を更新し続けることも大切です。
BACnetは導入して終わりではなく、運用しながら建物の管理品質を高めていく基盤として活用することが求められます。
まとめ
BACnetは、空調、照明、電力、セキュリティなどの設備を連携させやすくする、ビルオートメーション向けの標準規格です。
異なるメーカーの機器を組み合わせやすくなるため、ベンダーフリーな設備更新や将来の拡張を検討しやすくなります。
一元監視による業務効率化、エネルギー管理の高度化、予防保全への活用も、導入によって期待できる代表的なメリットです。
一方で、BACnet対応の表記だけで相互運用性を判断するのは避けるべきでしょう。
必要な監視項目、制御機能、警報、通信方式、セキュリティ、既存設備との接続条件を具体的に確認することが重要です。
設計段階から設備管理者、施工者、システム担当者が目的を共有し、接続試験と運用ルールの整備まで進めることで、BACnetの価値をより十分に引き出せます。
