放熱板は、熱を発する部品から熱を受け取り、空気中へ逃がしやすくするための金属部品です。
電子機器の小型化と高性能化が進むなか、スマホ、パソコン、LED照明、車載機器、制御盤などでは、熱対策が製品の安定性を左右します。
とくにアルミ製の放熱プレートは、軽さ、加工性、入手しやすさのバランスに優れており、幅広い用途で採用されています。
本記事では、放熱板の仕組みや効果、アルミ材の選び方、スマホ向け製品を見る際の注意点まで、実用的な観点から整理します。
放熱板の意味と基本的な役割
それではまず、放熱板の基本について解説していきます。
熱を移動させる金属部品
放熱板とは、発熱する電子部品や機器の表面に接触させ、熱を広い面積へ移動させるための板状部品です。
放熱プレート、ヒートシンク、冷却板などと呼ばれる場合もありますが、用途や形状によって呼び方が少し異なります。
電子部品は動作中に電気エネルギーの一部を熱として発生させます。
この熱が内部にこもると、処理速度の低下、誤作動、バッテリー劣化、部品寿命の短縮などにつながるおそれがあります。
放熱板の主な役割は、熱を素早く受け取り、熱が集中する場所を減らすことにあります。
熱を一箇所にためないだけでも、機器全体の温度上昇を緩やかにできるでしょう。

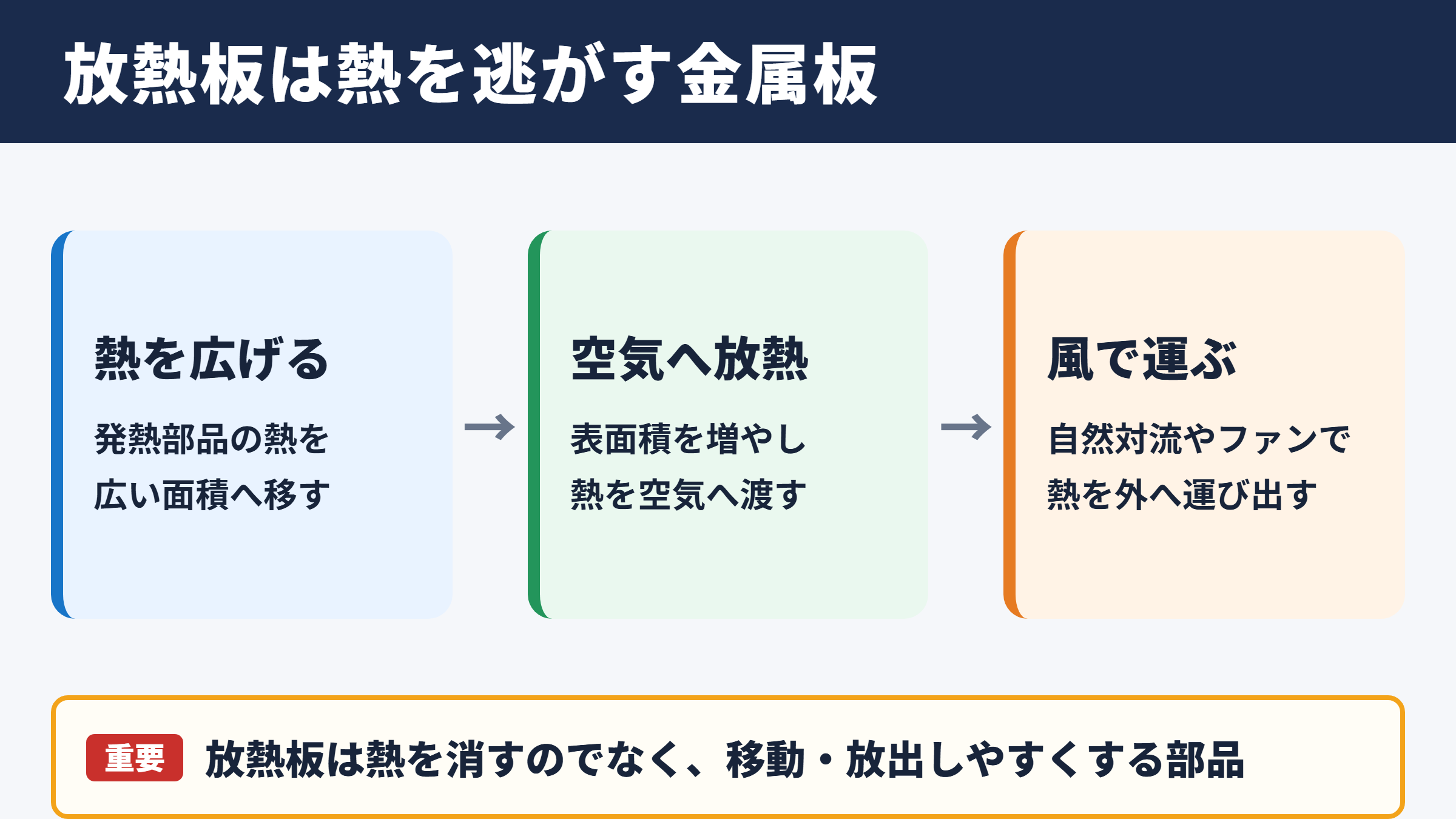

熱伝導と表面積による放熱の仕組み
放熱板の効果は、金属が熱を伝えやすい性質と、空気に触れる面積を増やす設計によって生まれます。
発熱源から放熱板へ熱が移る現象を熱伝導と呼びます。
その後、放熱板の表面から周囲の空気へ熱が移動し、自然対流や冷却ファンの風によって熱が運び去られます。
平らなプレートでも一定の放熱効果がありますが、フィンと呼ばれる細かな羽根を付けると表面積が増えます。
表面積が大きいほど空気との接触面も増えるため、同じ材料でも熱を逃がしやすくなります。
放熱の流れは、発熱部品から放熱板へ熱伝導し、放熱板から空気へ熱を移し、空気の流れで熱を外部へ運ぶという順序です。
接触面の状態、放熱板の面積、風の有無によって、実際の冷却性能は大きく変わります。
冷却装置との役割分担
放熱板は熱を消滅させる部品ではなく、熱を移動させて放出しやすくする部品です。
そのため、密閉された空間で空気がほとんど動かない場合は、放熱板だけでは期待ほど温度が下がらないことがあります。
冷却ファン、ヒートパイプ、液冷装置、通気口などと組み合わせることで、より安定した熱対策になります。
スマホ用の放熱プレートも同様で、端末の発熱部に熱を拡散させる補助的な存在です。
放熱板を付ければ必ず本体が冷たくなるわけではなく、熱の逃げ道を整えることが重要です。
放熱板を選ぶ際は、素材だけに注目せず、発熱源との接触、空気の流れ、設置スペースを一緒に考える必要があります。
アルミ製放熱板の特性
続いては、アルミ製放熱板の特性を確認していきます。
軽量で扱いやすい素材
アルミニウムは、放熱板に使われる代表的な金属です。
銅より熱伝導率は低いものの、重量が軽く、加工しやすく、価格面でも扱いやすい点が評価されています。
大型のヒートシンクや長い放熱プレートを設置する場合、重量が増えすぎると基板や筐体への負担が大きくなります。
アルミは軽量なので、機器の持ち運びや取り付け作業にも配慮しやすいでしょう。
性能、重量、コストのバランスを取りやすいことが、アルミ製放熱板の大きな強みです。
熱伝導率と銅との違い
一般的に、銅はアルミよりも熱を伝えやすい材料です。
ただし銅は重く、材料費も高くなりやすいため、すべての用途で最適とは限りません。
高い熱伝導性能が必要な部分だけ銅を使い、それ以外をアルミにする構成もあります。
たとえば、発熱源に近いベース部分へ銅を用い、その熱を受けるフィン部分にアルミを採用する方法です。
| 比較項目 | アルミニウム | 銅 |
|---|---|---|
| 熱の伝えやすさ | 実用的で幅広い用途に対応 | 非常に高い |
| 重量 | 軽い | 重い |
| 加工性 | 切削や押出加工に向く | 加工できるが負担が大きい場合がある |
| 材料コスト | 比較的抑えやすい | 高くなりやすい |
| 主な用途 | 一般的な電子機器、LED、筐体 | 高発熱部、熱拡散部、特殊用途 |
表面処理と耐食性
アルミは空気に触れると表面に酸化皮膜を作り、ある程度の耐食性を持ちます。
さらにアルマイト処理を施すことで、表面の耐久性や見た目を整えることが可能です。
黒色アルマイトの放熱板はよく見かけますが、黒い色そのものだけで大幅な冷却性能が得られるわけではありません。
ただし放射による熱の放出や表面保護、外観の統一といった面では役立つ場合があります。
表面処理は放熱性能だけでなく、腐食対策、傷対策、製品デザインにも関わる要素です。
放熱板の形状と性能を左右する条件
続いては、放熱板の形状と性能を左右する条件を確認していきます。
厚みと面積の考え方
放熱板の厚みを増やすと、発熱源から受け取った熱を板全体へ広げやすくなります。
一方で、厚みを増やしすぎると重量や材料費が上がり、狭い機器内部では設置しにくくなります。
面積を大きくすると空気に熱を渡せる範囲が広がりますが、周囲に壁や部品が近すぎると空気が流れにくくなります。
単純に大きくすればよいのではなく、設置場所の空間や通風経路を踏まえて寸法を決めることが大切です。
放熱板の選定では、発熱量、設置可能な幅と高さ、周囲温度、風の有無を確認します。
たとえば小型機器では、厚みよりも接触面積や空気の通り道を優先したほうが効果的な場合があります。
フィン形状と空気の流れ
フィン付きの放熱板は、薄い板を複数並べることで表面積を増やした構造です。
自然空冷では、温められた空気が上へ抜けるため、フィンの向きが性能に影響します。
ファンを使う場合は、風がフィンの間を通り抜ける向きに配置すると熱を運び出しやすくなります。
フィンの間隔が狭すぎると、ほこりがたまりやすく、風が通りにくくなることもあります。
放熱性能はフィンの枚数だけでは決まらず、空気が実際に流れるかどうかが重要です。
接触面と熱伝導シート
発熱部品と放熱板の間には、目に見えない細かな凹凸があります。
その隙間に空気が入ると、熱が伝わりにくくなります。
この問題を補うために、熱伝導グリス、熱伝導シート、放熱両面テープなどが使われます。
熱伝導シートは、厚みの差や段差を吸収しやすく、組み立て作業の負担を減らせる点が利点です。
ただし厚すぎるシートは熱抵抗を増やす場合があるため、必要な絶縁性と密着性を満たす範囲で選びます。
高性能な放熱板でも、接触面にすき間が多いと本来の性能を発揮しにくくなります。
取り付け面の平坦さと、熱伝導材の選定は、素材選びと同じくらい重要です。
スマホ用放熱プレートの仕組み
続いては、スマホ用放熱プレートの仕組みを確認していきます。
スマホが熱くなる主な場面
スマホはゲーム、動画撮影、長時間の通信、充電、ナビゲーションなどで発熱します。
高画質な動画処理や通信処理では、CPUやGPU、通信モジュールに負荷がかかります。
夏場の車内、直射日光の下、厚手のケースを装着した状態では、周囲の熱も加わり温度が上がりやすくなります。
本体温度が高くなると、充電速度が制限されたり、画面の明るさが下がったり、処理性能を抑える制御が働いたりすることがあります。
スマホの発熱対策では、端末内部の熱を外側へ拡散しやすくすることがポイントです。
外付けプレートの働き
スマホ用の放熱プレートは、本体背面に密着させて熱を受け、プレート全体へ広げる製品です。
アルミニウムや銅、グラファイトなどが使われ、薄型の製品も多くあります。
プレートが熱を受けることで、特定の部分だけが極端に熱くなる状態を和らげられる可能性があります。
ただし、室温が高い場所やケースで覆われた状態では、プレート側から空気へ熱を逃がしにくくなります。
スマホ用製品は、冷却装置というよりも、熱を広げて扱いやすくするための補助部品として捉えるとよいでしょう。
ペルチェ式クーラーとの違い
放熱プレートとスマホクーラーは、同じものではありません。
放熱プレートは主に熱を拡散する受動的な部品です。
一方、ペルチェ式クーラーは電力を使い、冷却面の温度を下げる機器です。
ペルチェ式は冷却力を期待できる反面、結露、ファンの騒音、給電方法、取り付け位置などを考慮する必要があります。
| 種類 | 主な働き | 電源 | 向いている場面 |
|---|---|---|---|
| 放熱プレート | 熱を広げて空気へ逃がしやすくする | 不要 | 日常利用、軽いゲーム、充電時の補助 |
| ファン付きクーラー | 風を当てて放熱を促す | 必要 | 長時間のゲーム、動画撮影 |
| ペルチェ式クーラー | 冷却面の温度を下げる | 必要 | 高負荷利用、室温が高い環境 |
アルミ製放熱板の選び方
続いては、アルミ製放熱板の選び方を確認していきます。
発熱量と使用環境の確認
放熱板を選ぶ前に、何を冷やしたいのかを明確にします。
電子部品の消費電力が大きいほど、放熱対策の必要性も高くなります。
連続運転か短時間運転か、室内か屋外か、ファンを使えるかといった条件も選定に関わります。
室温が高い環境では、放熱板と空気の温度差が小さくなるため、自然空冷だけでは熱を逃がしにくくなります。
選定時は、発熱量が大きいほど放熱面積と空気の流れを重視します。
小型の放熱板で対応できない場合は、ファン追加、筐体変更、熱源の分散も検討対象になります。
サイズと取り付け方法
放熱板は、発熱源より大きな面積を持つと熱を広げやすくなります。
ただし周囲の部品へ干渉しないか、ケースが閉まるか、ケーブルに触れないかを確認する必要があります。
固定方法には、ねじ止め、クリップ、熱伝導両面テープ、接着剤などがあります。
ねじ止めは安定した圧力をかけやすい一方で、取付穴や絶縁対策が必要になることがあります。
放熱両面テープは手軽ですが、貼り直しの難しさや、長期使用時の保持力も確認したいところです。
取り付け方法は、熱伝導性とメンテナンス性の両方から選ぶことが大切です。
材質と仕様書の見方
アルミ製放熱板では、材質、寸法、フィン数、表面処理、熱抵抗、重量などが仕様として示されます。
材質名だけで性能を判断せず、実際の形状と使用条件を見比べることが欠かせません。
熱抵抗は、発熱源から周囲へ熱が移動しにくい度合いを表す目安です。
一般に熱抵抗が小さいほど、同じ発熱量でも温度上昇を抑えやすくなります。
ただしカタログ値は、所定の風量や取付条件で測定されている場合があります。
仕様書の数値は比較の出発点であり、実際の設置環境での温度確認が最終判断となります。
アルミ製放熱板は、軽量で扱いやすい反面、設置条件によって効果が変わります。
寸法、接触面、風の流れを確認し、必要なら実機で温度を測ることが失敗を減らす近道です。
放熱板の使用時に注意したい点
続いては、放熱板の使用時に注意したい点を確認していきます。
絶縁が必要な箇所
金属製の放熱板は電気を通すため、基板の端子や電子部品の金属部分に触れると短絡の原因になる可能性があります。
絶縁シート、絶縁ワッシャー、絶縁性の熱伝導パッドなどを使い、電気的な接触を防ぐ対策が必要です。
スマホに使う場合も、充電端子、ボタン、カメラ、アンテナ周辺を無理に覆わないよう注意します。
貼り付け位置が不適切だと、通信性能や操作性に影響することもあるでしょう。
結露と急冷のリスク
通常の放熱プレートでは結露の心配は比較的小さいものの、強力な冷却機器と組み合わせる場合は注意が必要です。
冷却面の温度が周囲の空気より大きく下がると、水分が結露して電子機器に悪影響を及ぼすおそれがあります。
とくに湿度が高い季節や屋外では、ペルチェ式クーラーの使用条件を確認しましょう。
放熱対策では、温度を下げることだけでなく、安全に熱を管理する視点も欠かせません。
ほこりと定期的な清掃
フィン付き放熱板やファン周辺には、時間とともにほこりが付着します。
ほこりがフィンの間を埋めると、空気の通り道が狭くなり、放熱性能が低下しやすくなります。
電源を切り、機器が十分に冷めたことを確認してから、柔らかいブラシやエアダスターなどで清掃します。
内部の基板へ強い風を近距離から当てすぎないよう、機器の取扱説明書も確認すると安心です。
放熱板は取り付けた後の清掃と点検まで含めて、性能を維持する部品と考えましょう。
放熱板選びのまとめ
放熱板は、電子部品やスマホなどから発生する熱を受け取り、広い面積へ拡散して空気中へ逃がしやすくする部品です。
アルミ製の放熱板は、軽量で加工しやすく、コストと性能のバランスにも優れています。
選ぶ際は、素材の種類だけでなく、発熱量、放熱面積、フィン形状、空気の流れ、発熱源との密着状態を確認することが重要です。
スマホ用の放熱プレートは、熱を分散させる補助として役立つ一方、強力な冷却を求めるならファン付きやペルチェ式の製品も比較対象になります。
最適な放熱対策は、放熱板単体ではなく、設置環境と取り付け方法を含めて考えることがポイントです。
安全性にも配慮しながら用途に合うアルミ製放熱板を選び、機器の安定動作と長寿命化につなげましょう。
