共振回路のQ値とは？計算方法や求め方も！（LC共振回路：共振の鋭さ：帯域幅など）
LC共振回路を扱う際には、どの周波数でよく響くかだけでなく、共振がどれほど鋭いかを把握することが重要です。
その目安になる数値がQ値であり、フィルタ回路、同調回路、発振回路、無線通信回路などの設計で広く用いられています。
この記事ではQ値の意味から計算式、帯域幅との関係、実際に数値を求める手順までを順番に解説します。

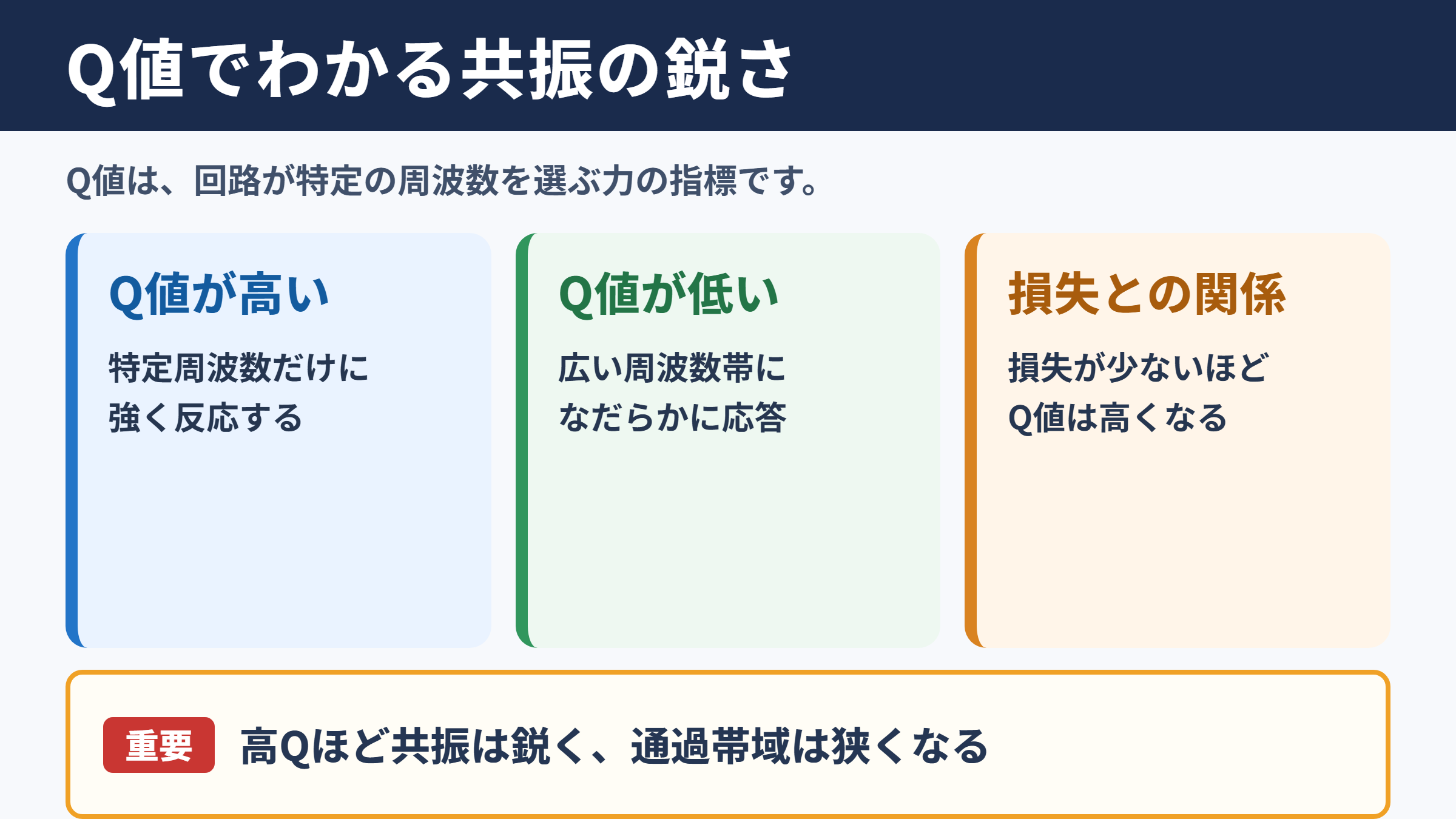

共振回路のQ値の意味
それではまず共振回路のQ値について解説していきます。
Q値が表す共振の鋭さ
Q値はQuality Factorの頭文字で、日本語では品質係数やQファクタと呼ばれます。
LC共振回路におけるQ値は、共振周波数の近くでどれだけ選択的に反応するかを表す指標です。
Q値が大きい回路では、特定の周波数だけに強く反応し、少し周波数がずれると電圧や電流が急に小さくなります。
一方でQ値が小さい場合は、共振周波数の前後にも比較的広く反応するため、なだらかな特性になります。
たとえばラジオの選局回路では、隣の放送局の電波をできるだけ受けにくくする必要があります。
このような用途では、共振の山が細く高い高Qの回路が役立つでしょう。
Q値が高い回路は共振が鋭く、通過させる周波数の範囲が狭くなります。
Q値が低い回路は共振が緩やかで、より広い周波数帯に応答する特徴があります。
蓄えたエネルギーと損失の関係
Q値は周波数応答だけでなく、回路内のエネルギー損失からも説明できます。
コンデンサは電界として、コイルは磁界として電気エネルギーを一時的に蓄えます。
共振中はこの二つの素子の間でエネルギーが往復しますが、コイルの抵抗や配線抵抗によって一部が熱として失われます。
そのため、蓄積エネルギーに対して損失が少ないほどQ値は高くなるという関係です。
理想的なLとCには抵抗がないため、理論上はエネルギーが減らず、Q値は無限大となります。
ただし実際の電子部品には必ず損失があるため、有限のQ値として評価します。
共振回路でQ値を確認する理由
Q値を確認すると、設計した回路が目的に合う周波数特性を持つか判断しやすくなります。
たとえば狭い周波数だけを取り出すバンドパスフィルタでは、高いQ値が性能に直結します。
反対に、周波数の変化に追従させたい測定回路や広帯域の受信回路では、Q値を高くし過ぎると使いにくい場合もあります。
高Qが常に最良というわけではなく、必要な帯域幅と損失のバランスを考えることが設計の基本です。
LC共振回路の基本構成
続いてはLC共振回路の構成と共振が起こる仕組みを確認していきます。
コイルとコンデンサの役割
LC共振回路は、インダクタンスLを持つコイルと、静電容量Cを持つコンデンサを組み合わせた回路です。
コイルは電流の変化を妨げ、コンデンサは電圧の変化を抑える性質を持ちます。
この性質によって、回路内では電流と電圧の状態が周期的に変化します。
コイルに流れる電流が大きい瞬間には磁気エネルギーが多く、コンデンサの電圧が大きい瞬間には電気エネルギーが多い状態です。
このエネルギー移動が一定の周波数で繰り返される現象がLC共振です。
直列共振回路と並列共振回路
LC共振回路には、コイルとコンデンサを直列に接続する直列共振回路と、並列に接続する並列共振回路があります。
直列共振では共振周波数で回路全体のインピーダンスが小さくなり、電流が流れやすくなります。
並列共振では共振周波数で見かけのインピーダンスが大きくなり、外部から流れ込む電流が小さくなる点が特徴です。
| 回路の種類 | 共振時の特徴 | 主な用途 |
|---|---|---|
| 直列共振回路 | インピーダンスが最小 | 電流の取り出し、バンドパス回路 |
| 並列共振回路 | インピーダンスが最大 | 同調回路、ノッチ回路、発振回路 |
どちらの接続方法でもQ値は重要ですが、採用する計算式は抵抗の接続状態によって変わります。
共振周波数の計算
理想的なLC共振回路の共振周波数は、コイルのインダクタンスとコンデンサの静電容量で決まります。
共振周波数 f は、f ＝ 1 ÷ 2π√LC で求められます。
Lの単位はヘンリー、Cの単位はファラド、fの単位はヘルツです。
コイルの値を大きくすると共振周波数は低くなり、コンデンサの容量を大きくした場合も同様に低下します。
この式はQ値そのものを示す式ではありませんが、Q値を求める前提となる共振周波数を算出するために欠かせません。
Q値の計算式
続いてはQ値を数式で計算する方法を確認していきます。
直列RLC回路のQ値
抵抗R、コイルL、コンデンサCを直列に接続したRLC回路では、Q値は抵抗の大きさに強く左右されます。
直列RLC回路のQ値は、Q ＝ ω₀L ÷ R で表されます。
ここでω₀は角周波数であり、ω₀ ＝ 2πf₀です。
同じ式は、Q ＝ 1 ÷ ω₀CR と書き換えることもできます。
直列抵抗Rが小さいほど、電力損失が減るためQ値は大きくなります。
コイルの直流抵抗、コンデンサの等価直列抵抗、基板パターンの抵抗も実用回路では無視できません。
並列RLC回路のQ値
並列RLC回路では、抵抗がコイルとコンデンサに並列に入っていると考える場合があります。
並列RLC回路のQ値は、Q ＝ R ÷ ω₀L と表せます。
同じ内容をQ ＝ ω₀CRとして求めることも可能です。
直列回路とは反対に、並列抵抗Rが大きいほど外部への損失が減り、Q値が高くなります。
ただし現実のコイルは巻線抵抗を持つため、単純な並列抵抗だけで評価すると実測値との差が生じることがあります。
必要に応じて等価直列抵抗と等価並列抵抗の変換を行うと、より実態に近い計算ができます。
コイル単体とコンデンサ単体のQ値
部品単体にもQ値があり、共振回路全体の性能を考える際の重要な情報になります。
コイルのQ値は一般に、リアクタンスを抵抗成分で割った値として扱われます。
つまり、Q ＝ ωL ÷ Rという形で、周波数が高くなるほど大きく見えることがあります。
ただし高周波領域では表皮効果、近接効果、コア損失、寄生容量などが増えるため、単純に周波数に比例し続けるわけではありません。
データシートに記載された測定周波数とQ値の条件を確認することが大切です。
Q値の計算では、抵抗Rがどこに存在するかを最初に整理しましょう。
直列損失として扱うのか、並列損失として扱うのかで、同じRでも式の形が変わります。
帯域幅とQ値の関係
続いては帯域幅とQ値のつながりを確認していきます。
半値幅による求め方
Q値は、共振周波数と帯域幅を使って実測的に求めることもできます。
帯域幅は、出力電力が最大値の半分になる二つの周波数の差です。
電圧で見る場合は、最大電圧の約0.707倍となる周波数を探します。
Q ＝ f₀ ÷ Δf で求められます。
f₀は共振周波数、Δfは半値幅、つまり上側遮断周波数と下側遮断周波数の差です。
たとえば共振周波数が10MHzで、半値幅が100kHzならQ値は100になります。
この求め方は回路の抵抗値が複雑な場合でも使いやすく、ネットワークアナライザや信号発生器を使った測定にも向いています。
遮断周波数とマイナス三デシベル点
半値幅を測る際に使う基準が、マイナス三デシベル点です。
電力は電圧の二乗に比例するため、電圧が約0.707倍になると電力は半分になります。
この二つの周波数を下側遮断周波数f₁、上側遮断周波数f₂とすると、帯域幅はf₂からf₁を引いた値です。
高Qの共振回路では二つの遮断周波数が共振周波数の近くに集まり、帯域幅が狭くなることが分かります。
| Q値 | 帯域幅の傾向 | 周波数選択性 |
|---|---|---|
| 小さい | 広い | 緩やか |
| 中程度 | 用途に応じた広さ | 標準的 |
| 大きい | 狭い | 鋭い |
周波数特性グラフの読み方
周波数特性グラフでは、横軸に周波数、縦軸に出力電圧や利得を取るのが一般的です。
共振周波数ではグラフが最大または最小となり、その周囲の傾きから共振の鋭さを読み取れます。
山の頂点が高くても裾野が広ければ、Q値が十分に高いとは限りません。
ピーク値だけで判断せず、マイナス三デシベル点の間隔を測定することが確実です。
測定器の周波数刻みが粗いと半値幅を正しく読めないため、狭帯域の高Q回路ほど細かい掃引設定が必要になります。
Q値を左右する損失要因
続いては実際のQ値を低下させる主な損失要因を確認していきます。
コイルの直流抵抗と高周波損失
コイルの巻線には抵抗があり、電流が流れるとジュール熱による損失が発生します。
高周波になると電流が導体表面に偏る表皮効果が起こり、交流抵抗が増加します。
隣接する巻線どうしの磁界による近接効果も、抵抗増加の一因です。
さらにフェライトコアや鉄心を用いるコイルでは、磁気損失も考慮する必要があります。
そのため、低い直流抵抗だけで高周波Qが決まるわけではありません。
コンデンサの等価直列抵抗
コンデンサにも理想容量だけでなく、等価直列抵抗と等価直列インダクタンスが存在します。
特に高周波の共振回路では、コンデンサの損失角やESRがQ値を下げる原因になります。
用途に応じて、低損失のセラミックコンデンサや高周波用フィルムコンデンサを選ぶことが有効です。
温度特性も見逃せません。
容量が温度によって変動すると共振周波数がずれ、実質的な選択性や安定性に影響します。
配線と周辺回路による影響
基板の配線、はんだ付け部、コネクタ、測定プローブも回路のQ値に影響します。
配線が長いと寄生インダクタンスや寄生容量が増え、想定外の共振や周波数ずれにつながります。
外部回路との結合が強過ぎる場合も、共振回路からエネルギーが取り出され過ぎてQ値が下がります。
高Qを狙う回路では、部品単体の仕様だけでなく、基板レイアウトと負荷回路まで含めて損失を評価します。
測定時のプローブ容量が特性を変えることもあるため、測定系の影響にも注意が必要です。
Q値の求め方と設計手順
続いてはQ値を実際に求め、設計に反映する流れを確認していきます。
仕様から必要なQ値を決める方法
まず、回路に必要な共振周波数と帯域幅を明確にします。
たとえば中心周波数が1MHzで、必要な帯域幅が20kHzなら、目標Q値はおおむね50です。
この段階では理想値だけでなく、部品ばらつき、温度変化、信号源抵抗、負荷抵抗も考慮します。
実際には余裕を持たせ、目標の周波数特性を得られるように部品値を選定します。
帯域幅の要求からQ値を逆算する方法は、フィルタ設計の分かりやすい出発点です。
計算値から部品を選ぶ手順
必要なQ値と共振周波数が決まったら、LとCの組み合わせを選びます。
次に、コイルの直列抵抗やコンデンサのESRを確認し、計算上のQ値が要求を満たすか評価します。
高周波回路では、データシートの自己共振周波数も必ず確認したい項目です。
自己共振周波数に近い領域では、コイルやコンデンサの振る舞いが理想式から外れやすくなります。
使用周波数が自己共振周波数から十分に離れているかを確認すると、設計の再現性が高まります。
測定結果からQ値を算出する方法
完成した回路では、周波数を少しずつ変化させながら出力電圧や電流を測定します。
最大値となる共振周波数を読み取り、その値の0.707倍になる二つの周波数を探します。
二つの周波数差を帯域幅として、Q ＝ f₀ ÷ Δfに代入すれば実測Q値を算出できます。
計算値より実測値が低い場合は、配線損失、負荷の影響、部品Qの不足などを疑うとよいでしょう。
反対に測定値が不自然に高い場合は、周波数刻みや測定器の校正条件を確認することが大切です。
まとめ
共振回路のQ値とは、LC共振回路が特定の周波数にどれほど鋭く反応するかを示す数値です。
Q値が高いほど帯域幅は狭くなり、周波数選択性は高まります。
直列RLC回路では抵抗が小さいほどQ値が高くなり、並列RLC回路では並列抵抗が大きいほど高Qになりやすい特徴があります。
また、共振周波数を帯域幅で割る方法なら、回路定数が複雑でも実測値からQ値を求められます。
コイルの抵抗、コンデンサのESR、基板配線、負荷回路まで確認し、目的の帯域幅に合ったQ値を設定することが、安定した共振回路設計につながります。
