数学や物理で登場するベクトルは、数値だけではイメージしにくい概念です。

そこで役立つのが、向きと大きさを矢印で表現するベクトル図です。

矢印の先端や長さに意味があると理解すると、移動、力、速度、位置といった問題を整理しやすくなるでしょう。

この記事では、ベクトル図の基本的な見方から、矢印を正確に書く手順、合成と分解の考え方までを順に解説します。

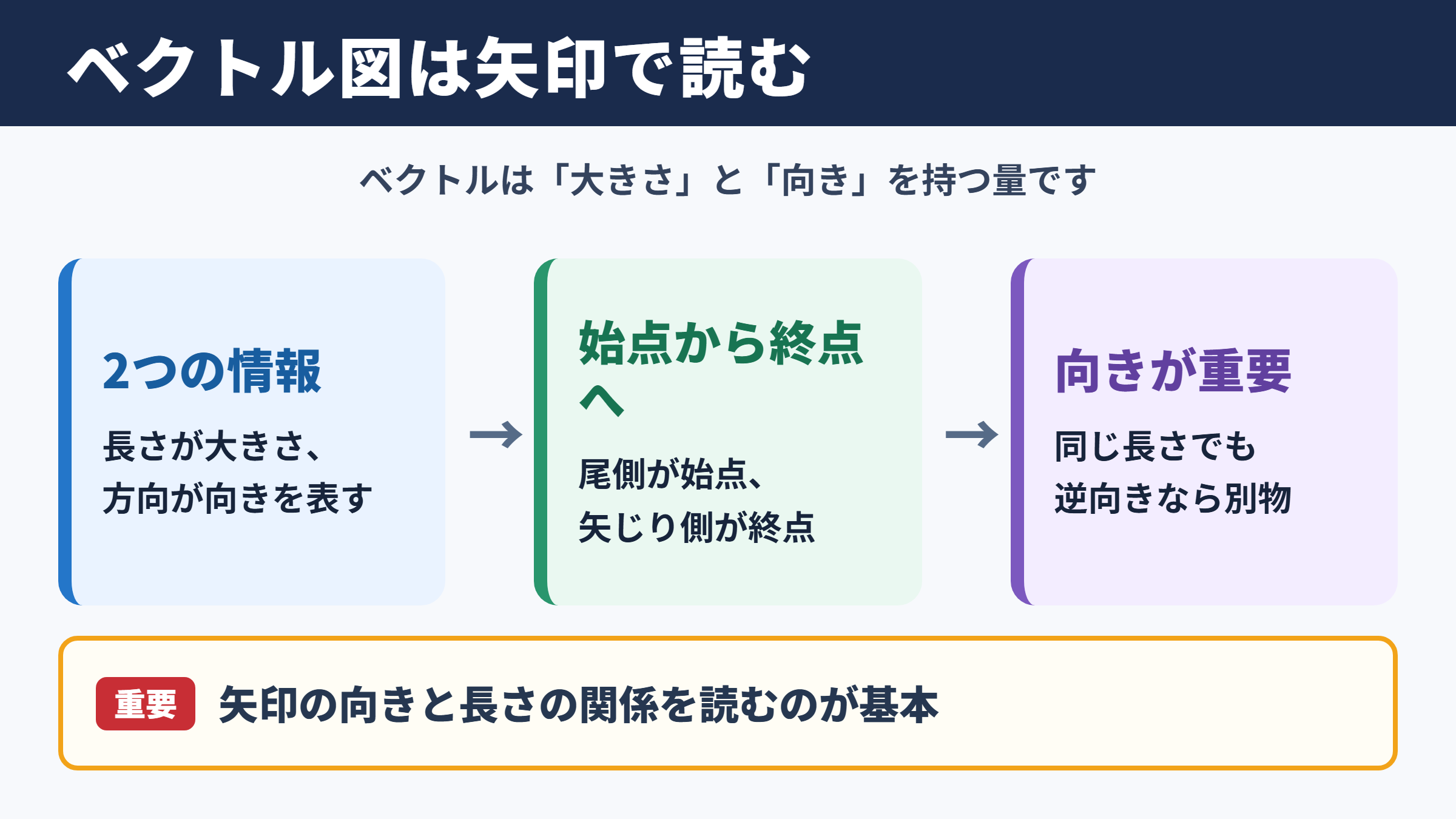

ベクトル図の基本

それではまずベクトル図の基本について解説していきます。

ベクトルが表す二つの情報

ベクトルとは、大きさと向きの両方を持つ量です。

たとえば東へ5メートル進む移動は、距離の5メートルだけでは内容が十分に伝わりません。

東へ進んだという方向まで含めて、初めて一つの移動を表せます。

このような量を図にするとき、出発点から到着点へ向かう矢印を使います。

矢印が伸びる方向は向き、矢印の長さは大きさを意味します。

数学ではベクトルを太字の文字や、文字の上に矢印を付けた記号で示すことがあります。

ただし、図では記号よりも矢印そのものの意味を捉えることが大切です。

力学であれば力の向きと強さ、地図であれば移動の方向と距離、座標では位置の変化を表せます。

同じ矢印でも、扱う場面によって意味が変わる点に注意しましょう。

矢印の始点と終点

ベクトル図の矢印には、始点と終点があります。

矢印の尾側にある点が始点で、矢じりが付いた側の点が終点です。

始点から終点へ向かうため、右向きの矢印と左向きの矢印は、長さが同じでも別のベクトルになります。

向きが反対なら、二つのベクトルは互いに逆向きです。

始点をA、終点をBと置いた場合は、AからBへ進むベクトルとして考えます。

座標平面では、始点の座標から終点の座標を引き算で結び付ける方法もあります。

たとえば始点が横に1、縦に2の位置で、終点が横に5、縦に4の位置なら、横方向に4、縦方向に2だけ変化したベクトルです。

図を見る際は、どこからどこへ向かう矢印かを最初に確認すると、読み違いを防げます。

同じベクトルと位置の違い

ベクトルは、平面上のどこに置かれているかではなく、向きと大きさで決まります。

右上へ同じ角度で、同じ長さだけ伸びる矢印が二本あれば、始点の位置が異なっていても同じベクトルです。

この性質を平行移動できると表現します。

一方で、始点そのものの場所が重要になるのが位置ベクトルです。

位置ベクトルは原点からある点までの矢印として扱うため、原点が共通の基準になります。

通常のベクトルと位置ベクトルを混同すると、図の意味が曖昧になりがちです。

問題文に原点、座標、位置という言葉がある場合は、どの点を基準にするかを先に決めるとよいでしょう。

ベクトル図の見方

続いてはベクトル図の見方を確認していきます。

向きの読み取り

矢印の向きは、矢じりが指している方向で判断します。

横向きや縦向きなら比較的簡単ですが、斜めの矢印では座標軸との関係を見ることが重要です。

右向きは横方向の成分が正、左向きは負になります。

上向きは縦方向の成分が正、下向きは負です。

右上へ向かう矢印は、横方向も縦方向も正の成分を持ちます。

左下へ向かう矢印は、両方が負の成分です。

角度が書かれている場合は、基準となる横軸から時計回りか、反時計回りかも確認しましょう。

矢印の長さだけを見て方向を見落とすことは、ベクトル問題でよくある誤りです。

大きさの比較

ベクトルの大きさは、矢印の長さで表されます。

図に縮尺がある場合は、矢印の実際の長さではなく、縮尺に対応した値を読み取ります。

方眼紙上なら、横と縦にどれだけ移動しているかを数える方法が便利です。

横方向の変化をa、縦方向の変化をbとすると、斜めのベクトルの大きさは直角三角形の斜辺として求められます。

成分が大きくても、斜め方向なら単純に足し算はできません。

図形として捉え、直角三角形を見付けることがポイントです。

平行と逆向きの判断

二つのベクトルを比較するときは、平行かどうか、同じ向きか逆向きかを見ます。

平行な矢印は、一直線上に並んでいなくても、延長したときに交わらない関係です。

平行で同じ向きなら、長さが違っても正の倍率で表せます。

平行で逆向きなら、負の倍率の関係です。

たとえば右へ2進むベクトルと右へ6進むベクトルは、向きが同じで後者は前者の3倍になります。

右へ2進むベクトルと左へ6進むベクトルは、向きが反対で後者は前者のマイナス3倍です。

この判断は、比例、直線、力のつり合いを考える場面にもつながります。

矢印の関係	向き	長さ	見分け方
同じベクトル	同じ	同じ	平行移動して重なる矢印
平行なベクトル	同じまたは反対	異なってもよい	傾きが同じ関係
逆ベクトル	反対	同じ	始点と終点を入れ替えた関係
零ベクトル	定まらない	0	始点と終点が一致する状態

矢印による表現

続いては矢印による表現を確認していきます。

移動を表す矢印

ベクトル図のもっとも身近な例は、移動経路の表現です。

ある地点から北へ進み、その後に東へ進む場合、それぞれを矢印で書くと移動の順序が分かります。

出発点から最終地点までを直接結ぶ矢印は、全体としての移動を示すベクトルです。

道のりは途中の移動距離をすべて足した量ですが、変位は出発点と到着点を結ぶ矢印で表します。

遠回りをした場合、道のりと変位の大きさは一致しません。

この違いを図にすると、移動した長さと位置の変化は別の量であることが理解しやすくなります。

地図、ロボットの経路、ゲーム内の座標移動でも同じ考え方が使われています。

力を表す矢印

物理では、力をベクトル図で表す機会が多くあります。

物体を右へ押す力は右向きの矢印、重力は下向きの矢印として描きます。

矢印の始点は、力が働く位置を示す場合があります。

そのため、力の図では通常のベクトルよりも始点の位置が意味を持つことがあります。

力の単位はニュートンで、矢印の長さを力の大きさに対応させると比較しやすくなります。

左右から同じ強さで引かれている物体なら、右向きと左向きの矢印が同じ長さになります。

二つの力を合成すると打ち消し合い、全体としての力が0になることもあるでしょう。

速度を表す矢印

速度もベクトルとして扱われます。

速度には速さだけでなく、どちらへ進むかという方向が含まれるためです。

時速20キロメートルという情報は速さですが、東向きに時速20キロメートルなら速度になります。

風の向きと速さ、船や飛行機の進行方向を考えるときも、速度ベクトル図が役立ちます。

たとえば北へ進む船に東から西へ風が吹く場合、船の進行に対して横向きの影響が加わります。

複数の速度を矢印で並べることで、実際に進む方向を視覚的に考えられます。

矢印に単位を書き添えると、何の量を表しているかがより明確になります。

ベクトル図の書き方

続いてはベクトル図の書き方を確認していきます。

基準と縮尺の設定

ベクトル図を書く前に、何を基準にするかを決めます。

座標平面なら横軸と縦軸を引き、原点を明確にします。

方向だけを示す図なら、上を北、右を東とするなど、方位の基準を書いておくと親切です。

大きさを比較する図では、縮尺をそろえる必要があります。

1センチメートルを2ニュートン、1マスを1メートルと決めれば、矢印の長さに意味を持たせられます。

縮尺が統一されていない図では、見た目の長さから大きさを判断できません。

図の目的に応じて縮尺を明示することが、分かりやすい図示の第一歩です。

始点から矢じりまでの作図

矢印は、始点を決めてから指定された方向へ線を引き、最後に矢じりを付けます。

先に矢じりを書こうとすると、長さや角度がずれやすくなります。

定規を使って線分を引き、終点付近に小さな二本の線を加えると、読みやすい矢印になります。

矢じりが大きすぎると終点が分かりにくくなり、小さすぎると方向が伝わりにくくなります。

複数のベクトルを図示する場合は、色分けや記号を使う方法もあります。

ただし、色だけで区別すると白黒印刷で意味が失われることがあります。

実線、破線、文字ラベルも組み合わせると、資料として使いやすくなるでしょう。

ラベルと記号の配置

ベクトル図に文字を書くときは、矢印と文字が重ならないように配置します。

矢印の近くにaやbなどの記号を置けば、どのベクトルを指しているかが分かります。

点にはA、B、Cのような大文字を付けることが多く、ベクトルの文字と区別しやすくなります。

角度や長さを示す数値も、対応する線分の近くに書きます。

情報を詰め込みすぎると、肝心の矢印が見えにくくなります。

必要な記号だけを残し、補足は図の外側に置く工夫が有効です。

手書きでもデジタルでも、一目で矢印の向きが分かる配置を優先しましょう。

合成と分解の図示

続いては合成と分解の図示を確認していきます。

三角形を使う合成

二つのベクトルを足すことを、ベクトルの合成と呼びます。

図では、一つ目の矢印の終点に二つ目の矢印の始点をつなげる方法が基本です。

このように矢印を順番につなぐ書き方は、三角形の法則と呼ばれます。

最初の矢印の始点から、最後の矢印の終点まで引いた矢印が合成ベクトルです。

右へ3、上へ2の移動を順に行うなら、出発点から右上へ向かう矢印が合計の移動を表します。

矢印をつなぐ順序を入れ替えても、合成の結果は同じです。

ただし、図上で矢印の位置を移す際は、向きと長さを変えないように注意してください。

平行四辺形を使う合成

二つのベクトルが同じ始点から出ているときは、平行四辺形の法則が便利です。

二つの矢印を隣り合う辺とみなし、それぞれに平行な線を引いて平行四辺形を作ります。

共通の始点から向かい側の頂点へ引く対角線が、合成ベクトルになります。

力の合成や斜め方向の運動を考えるときに、よく使われる図示方法です。

二つの力の間の角度が小さいほど、合成された力は大きくなりやすい傾向があります。

反対向きに近い場合は、互いに打ち消し合うため、合成ベクトルは短くなります。

図示方法	矢印の置き方	合成ベクトル	向いている場面
三角形の法則	前の終点に次の始点を置く	最初の始点から最後の終点	移動を順に追う場面
平行四辺形の法則	二本を同じ始点から出す	平行四辺形の対角線	二つの力や速度の比較
成分による方法	横と縦に分けて考える	各成分を足して作図	座標や計算を含む問題

横と縦への分解

一本の斜めのベクトルを、横方向と縦方向の二つに分けることを成分分解といいます。

斜めの矢印の終点から横軸と縦軸に平行な補助線を引くと、直角三角形ができます。

このとき、横の長さが横成分、縦の長さが縦成分です。

ベクトルを成分に分けると、足し算や引き算を計算で扱いやすくなります。

右向きの成分は正、左向きの成分は負として記録します。

上向きは正、下向きは負です。

斜めの矢印を横と縦に分けて考える方法を身に付けると、複雑な図でも整理しやすくなります。

ベクトル図の注意点

続いてはベクトル図の注意点を確認していきます。

矢じりの向きの取り違え

ベクトル図で最も基本的な注意点は、矢じりの向きです。

線分だけを描いて矢じりがないと、どちら向きのベクトルなのか判断できません。

始点と終点を逆にすると、同じ長さでも逆ベクトルになります。

座標の引き算でも、終点から始点を引く順序を間違えると、成分の符号がすべて反対になります。

作図後には、矢じりが終点側に付いているか、問題の指定した方向と一致するかを確認しましょう。

特に、AからBへのベクトルとBからAへのベクトルは別物です。

文字の並び順と矢印の向きをセットで読む習慣が役立ちます。

縮尺と長さの不一致

図を正確に書くには、矢印の長さを大きさに応じてそろえる必要があります。

5の大きさのベクトルより、2の大きさのベクトルを長く描いてしまうと、視覚的な説明として不正確です。

概念図で厳密な縮尺が不要な場合でも、長短の関係はなるべく保つほうがよいでしょう。

一方、模式図では縮尺どおりでないことがあります。

数値や注記が優先される図では、見た目の長さだけで判断しない姿勢も必要です。

図中に縮尺の説明があるか、矢印の長さが実測値を表すかを確かめてください。

スカラーとの混同

大きさだけを持ち、向きを持たない量はスカラーと呼ばれます。

時間、温度、面積、質量などは、通常はスカラーとして扱います。

距離と変位、速さと速度のように、似た言葉でも一方だけがベクトルである組み合わせがあります。

距離はどれだけ進んだかという大きさだけですが、変位はどちらへ位置が変わったかも含みます。

速さは移動の程度であり、速度には方向が含まれます。

問題文を読むときは、向きの情報が必要かどうかを考えてください。

向きを矢印で表す必要があるなら、ベクトルとして図示する可能性が高いでしょう。

大きさだけか、向きも必要かという問いを持つと、ベクトルとスカラーを区別しやすくなります。

ベクトル図のまとめ

それでは最後にベクトル図の要点をまとめていきます。

ベクトル図は、大きさと向きを持つ量を矢印で視覚化するための図です。

矢じりが向きを、矢印の長さが大きさを表し、始点から終点への変化を読み取れます。

移動、力、速度、座標の変化などを扱うとき、ベクトル図を使うと関係が整理されます。

図を見るときは、矢印の向き、縮尺、始点と終点、単位、ラベルを確認しましょう。

書くときは、基準を定め、縮尺をそろえ、線分の先に分かりやすい矢じりを付けることが基本です。

二つ以上のベクトルは、三角形の法則や平行四辺形の法則で合成できます。

斜めのベクトルは横と縦の成分に分解すると、計算と作図の両方が理解しやすくなります。

まずは右向き、左向き、上向き、下向きの簡単な矢印から書き、向きと長さの意味を確かめてみてください。

基本の読み方と書き方が身に付けば、ベクトル図は難しい図ではなく、情報を分かりやすく伝えるための頼れる道具になるでしょう。
