柱上変圧器とは？意味や特徴をわかりやすく解説（電柱：変圧器：役割：設置目的など）

街中の電柱を見上げると、円筒形や箱形の機器が取り付けられていることがあります。

その代表的な設備が柱上変圧器です。

柱上変圧器は、発電所から送られてきた高い電圧の電気を、住宅や店舗、事業所で使いやすい電圧へ変換するために欠かせません。

電柱に設置される理由、変圧器の役割、周辺設備との違いを知ると、普段見慣れた配電設備の仕組みが理解しやすくなるでしょう。

この記事では、柱上変圧器の意味と設置目的を中心に、構造、種類、安全面、点検時の注意点までわかりやすく紹介します。

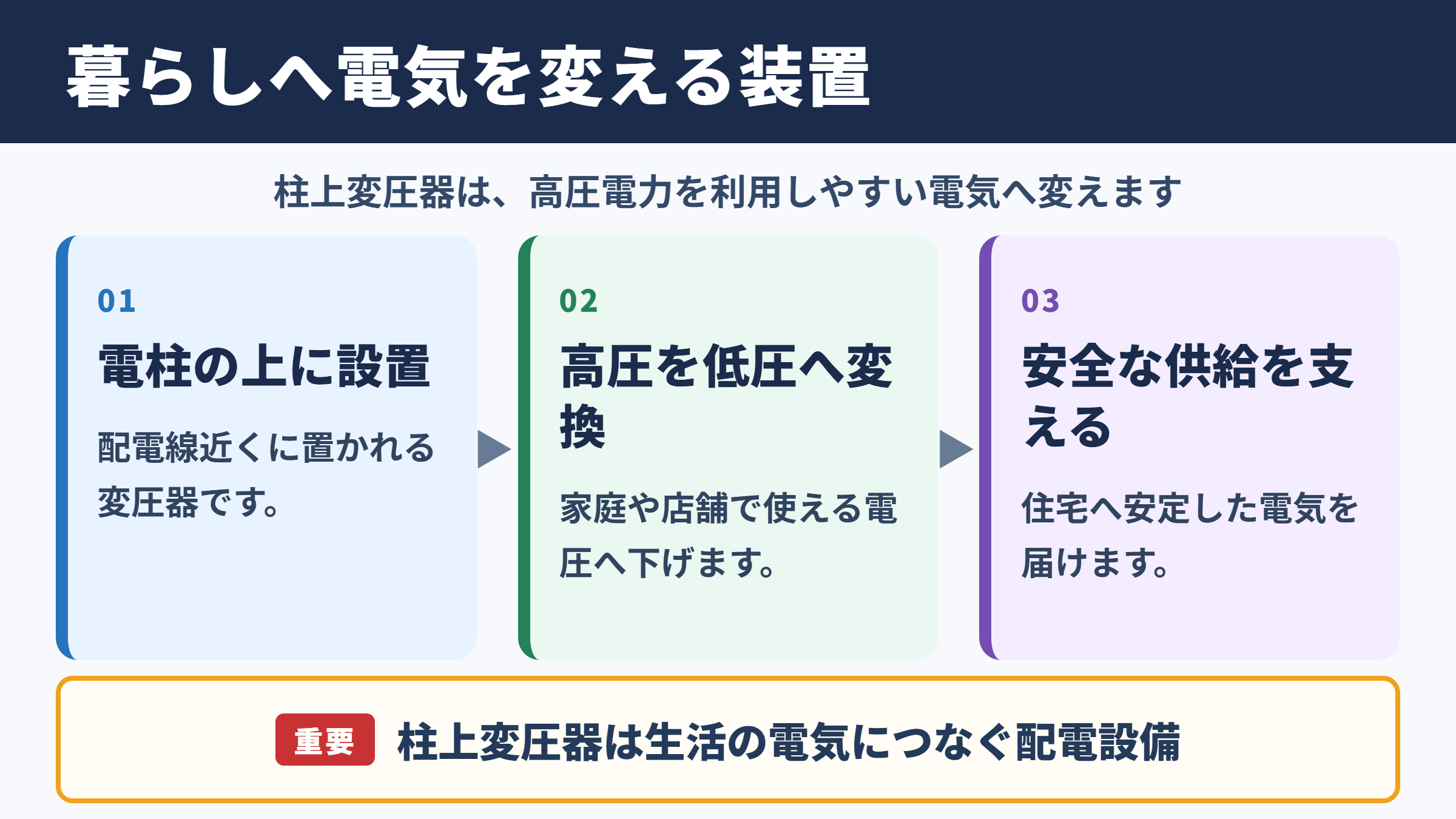

柱上変圧器の意味と役割

それではまず柱上変圧器の基本的な意味と、電力を届けるうえでの役割について解説していきます。

電柱の上に設置される配電用変圧器

柱上変圧器とは、電柱の上部に取り付けられる変圧器のことです。

電力会社の配電線を通ってきた高圧電力を、家庭や小規模な店舗などで利用できる低圧電力へ変換します。

一般的には、道路沿いの電柱に取り付けられた円筒形の金属製タンクを見て、変圧器をイメージする人が多いでしょう。

ただし、地域や設置環境によっては箱形の機器や、複数の機器を組み合わせた設備として設置される場合もあります。

発電所でつくられた電気は、送電線で遠くまで運ばれる際に非常に高い電圧となっています。

そのまま住宅へ送ると機器の故障や感電事故につながるため、利用地点の近くで電圧を下げる設備が必要です。

柱上変圧器は、高圧配電線と生活で使う電気をつなぐ設備として機能しています。

電圧を変える仕組み

変圧器は、電磁誘導という仕組みを利用して交流電圧を変換します。

内部には一次側と二次側のコイルがあり、鉄心を介して磁気の変化を伝えます。

一次側のコイルに交流電流が流れると磁束が変化し、その変化によって二次側のコイルに電圧が生じる構造です。

コイルの巻数比を調整することで、高い電圧を低い電圧へ変えることができます。

柱上変圧器では、高圧配電線の電圧を利用者向けの低圧へ下げる用途が中心です。

日本の低圧配電では、照明や一般的なコンセントで使われる電圧と、エアコンやIH調理器などで利用される電圧の両方に対応する必要があります。

そのため、使用目的や地域の配電方式に応じた変圧器が選定されます。

家庭や店舗へ届くまでの流れ

電気は発電所から送電網へ入り、変電所を経由しながら段階的に電圧を下げて届けられます。

地域に近い変電所からは、高圧の配電線を通じて各エリアへ電力が送られます。

その高圧電力を建物の近くで低圧化する設備が柱上変圧器です。

変圧器で変換された電気は、低圧線を経由して引込線へ進み、住宅や店舗の分電盤へ到達します。

つまり電柱にある変圧器は、遠方の電力設備と身近な照明、冷蔵庫、パソコンなどを結ぶ中継地点ともいえます。

普段は意識されにくい存在ですが、地域の電力インフラを支える身近な設備です。

電柱に設置する目的

続いては、変圧器を地上ではなく電柱の上に設置する目的を確認していきます。

需要地の近くで電圧を下げる方法

柱上変圧器を電柱に設置する大きな目的は、電気を使う場所の近くで適切な電圧へ変換することです。

高圧のまま長い距離を低圧配線で送るよりも、利用地点の近くまで高圧で運び、最後に低圧化するほうが電力損失を抑えやすくなります。

高圧で送電すると、同じ電力を運ぶ場合に電流を小さくできます。

電流が小さくなると配線で熱として失われる電力も抑えられるため、効率的な配電につながります。

住宅地では電力を使用する建物が分散しているため、地域の需要に合わせて柱上変圧器を配置する方式が適しています。

建物が新設されたり利用電力が増えたりした場合にも、周辺設備の容量を見ながら対応しやすい点が特徴です。

土地利用と保守性への配慮

変圧器を柱上へ配置すると、道路脇の限られた地上空間を有効に使えます。

住宅地や商店街では、地上に大きな受電設備を置くための用地を確保しにくいことがあります。

電柱の上部を利用すれば、通行や建物の出入りへの影響を小さくしながら設備を設置できます。

また、配電線と変圧器が近い位置にあるため、配線経路を比較的シンプルに構成できることも利点です。

点検や交換の際には高所作業車を使うことがありますが、設備の位置が規格化されていることで保守作業の計画を立てやすくなります。

ただし、電柱の強度、道路幅、周囲の建物、樹木、通信線などを総合的に確認したうえで設置されます。

災害時の復旧を考えた配電網

柱上変圧器は、地域ごとに分散して設置されるため、配電網の運用や復旧の面でも役割があります。

台風、地震、落雷などで一部の設備に被害が出た場合、被害区間を切り分けながら復旧作業が進められます。

もちろん電柱倒壊や浸水など大きな災害では広範囲に影響が及ぶこともあります。

それでも設備を分散させることは、地域全体の電力供給を管理するうえで重要な考え方です。

近年は災害対策として、設備の耐風性や耐震性、浸水への配慮、遠隔監視技術の活用も進められています。

柱上変圧器は単なる金属製の容器ではなく、安定供給と早期復旧を支える配電システムの一部です。

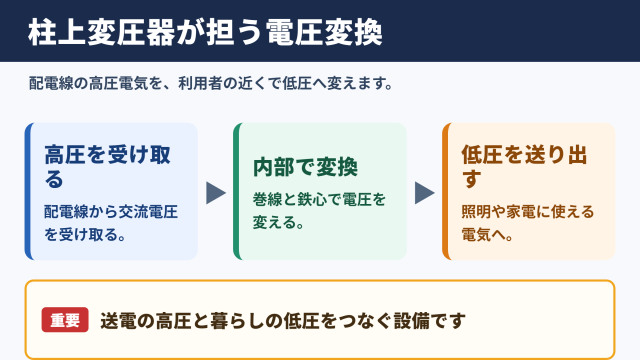

柱上変圧器の構造と周辺設備

続いては、柱上変圧器本体の構造と、電柱上で一緒に使われる主な設備を確認していきます。

本体タンクと絶縁油

柱上変圧器の多くは、内部のコイルや鉄心を金属製タンクに収めた構造です。

タンク内には絶縁油が使われることがあり、内部部品の絶縁性能を保ちつつ、発生した熱を逃がす役割を担います。

変圧器は運転中に損失による熱を発生させるため、温度上昇を抑えることが安定運用に欠かせません。

絶縁油を用いる方式では、冷却と絶縁の両面で性能を確保しやすい特徴があります。

一方で、油の状態管理や漏油対策が重要になります。

設置環境や機器の仕様によっては、油を使わない乾式の変圧器が採用されるケースもあります。

柱上設備としては、耐候性、放熱性、長期の信頼性が求められます。

高圧側と低圧側の接続部

変圧器には、高圧配電線から電気を受ける側と、低圧線へ電気を送る側の接続部があります。

高圧側には、電気が外部へ漏れたり短絡したりしないよう、絶縁性能を持つブッシングなどが設けられます。

低圧側は、変換後の電力を住宅や店舗へ送る配線につながります。

電柱上には電力線だけでなく通信線もあるため、作業時には対象設備を正確に見極める必要があります。

見た目が似ていても、通信設備と電力設備では役割も危険性も異なります。

一般の人が電柱の機器や配線に触れることは非常に危険です。

異常を見つけた場合は近づかず、電力会社や自治体などの案内に従うことが大切です。

開閉器と避雷器との関係

電柱上には、柱上変圧器以外にもさまざまな配電機器が取り付けられています。

代表的なものが開閉器、避雷器、カットアウトなどです。

開閉器は、配電線の区間を切り離したり接続したりするための機器です。

事故や保守作業の際に、影響範囲を限定する役割を果たします。

避雷器は、雷などによる異常な高電圧から機器を守るための設備です。

カットアウトは、過電流や異常時に変圧器を系統から切り離す保護機能を持つ機器として使われます。

設備名称	主な役割	柱上変圧器との関係
柱上変圧器	高圧電力を低圧電力へ変換	利用者向け電力をつくる中心設備
開閉器	回路の接続と切り離し	事故時や点検時の区間管理に関係
避雷器	雷サージなどの異常電圧を抑制	変圧器などの機器保護に関係
カットアウト	異常時の保護と回路遮断	変圧器の故障拡大を防ぐために使用
低圧配電線	変圧後の電力を建物付近へ送る	変圧器の出力側につながる配線

これらの設備は単独で働くのではなく、安全な配電を維持するために連携しています。

種類と容量の選び方

続いては、柱上変圧器の種類や容量がどのように考えられるのかを確認していきます。

単相変圧器と三相変圧器

柱上変圧器には、単相用と三相用があります。

単相は一般的な住宅や小規模店舗の電力供給で多く使われる方式です。

照明、コンセント、小型家電などの利用に適した配電を構成しやすい特徴があります。

三相は、工場、事業所、比較的大きな機械設備などで使用されることがある方式です。

モーターを使う設備や、まとまった電力を安定して使う環境では三相電源が必要になる場合があります。

必要な電力の種類は建物の用途によって異なるため、変圧器も配電方式に合わせて計画されます。

複数の単相変圧器を組み合わせて三相電力を供給する構成が採用されることもあります。

容量と負荷の考え方

変圧器の容量は、接続される建物や設備が必要とする電力をもとに検討されます。

容量が小さすぎると、過負荷による温度上昇や電圧降下が起こりやすくなります。

反対に必要以上に大きな容量を選ぶと、設備コストや無負荷時の損失が増える可能性があります。

そのため、現在の使用電力だけでなく、将来の増設計画、季節による負荷変動、周辺地域の需要も踏まえることが重要です。

たとえば夏季に空調設備の使用が増える地域では、最大需要を見込んだ設計が必要になるでしょう。

飲食店、事務所、集合住宅、工場などでは負荷の特性が異なります。

電力会社や電気設備の専門家は、契約容量や設備内容を確認しながら適切な構成を検討します。

設置場所による仕様の違い

柱上変圧器の仕様は、設置地域の気候や周囲の環境にも影響を受けます。

海に近い場所では塩害への配慮が必要になり、積雪地域では雪や氷の影響も考慮されます。

強風が想定される地域では、支持金具や電柱そのものを含めた耐風対策が重要です。

市街地では道路交通や建築物との離隔、景観、地下設備との関係も検討対象になります。

山間部では樹木の接触、落雷、動物による影響なども無視できません。

このように柱上変圧器は同じような外観に見えても、地域条件に合わせた仕様と施工が選ばれています。

安全性と点検時の注意点

続いては、柱上変圧器の安全性と、異常を見かけた際に知っておきたい注意点を確認していきます。

高所と高電圧による危険性

柱上変圧器は高所に設置され、高圧の電気を扱う設備です。

電柱の周囲には高圧線や低圧線があり、直接触れなくても条件によっては重大な感電リスクが生じるおそれがあります。

倒れた電線、垂れ下がったケーブル、破損した機器を見つけた場合は、近づかないことが最優先です。

金属製のフェンス、看板、車両、樹木などを通じて危険が及ぶ可能性も考えられます。

特に雨天時や浸水時は、地面や周囲の物体を通じて電気が流れる危険性が高まります。

子どもが電柱に登ったり、設備へ物を投げたりしないよう注意を促すことも必要です。

異常な設備を見たら触らず離れるという基本行動を覚えておきましょう。

異音や漏油を見つけた場合

変圧器の近くで普段と異なる大きな音がする、焦げたようなにおいがする、油のような液体が漏れているといった場合には注意が必要です。

ただし、設備の状態を自分で確認しようとして近づくことは避けてください。

変圧器には運転時に一定の音が発生することがありますが、異常かどうかの判断には専門的な知識が必要です。

道路上へ油が広がっている、火花が見える、煙が出ている、電線が切れている場合には、周囲の人にも近づかないよう知らせることが重要です。

緊急性が高い場合は消防や警察への連絡も検討し、電力会社の緊急連絡先へ状況を伝えます。

その際は、電柱に表示された管理番号、場所、見えている状況を安全な距離から伝えると対応に役立つでしょう。

専門作業に必要な資格と管理

柱上変圧器の点検、接続、交換、復旧作業は、専門知識と安全教育を受けた作業者が行います。

電気工事には資格が必要な業務があり、高圧設備の取り扱いではさらに高度な安全管理が求められます。

作業では停電操作、検電、接地、保護具の使用、作業範囲の明確化など、複数の安全手順が実施されます。

高所作業車や昇柱装備を使用する場合もあり、感電だけでなく墜落や交通事故への対策も欠かせません。

一般の建物所有者が引込線や電柱設備の変更を希望する場合は、自己判断で施工せず、電力会社や電気工事業者へ相談する必要があります。

安全管理は設備だけで完結せず、人、手順、周辺環境を含めて成り立つものです。

建物の受電設備との違い

続いては、柱上変圧器と建物側の受電設備の違いを確認していきます。

電柱側設備と敷地内設備の境界

柱上変圧器は、主に電力会社の配電設備として設置される機器です。

一方、建物の敷地内にある分電盤、配線、コンセント、照明器具などは、建物所有者や管理者が管理する設備に該当します。

どこまでが電力会社側で、どこからが需要家側なのかは、供給方式や契約内容、建物の規模によって異なります。

戸建住宅では、電柱から引込線を通じて電気が建物へ入り、電力量計や分電盤を経由して各回路へ分配されます。

建物内でブレーカーが落ちた場合は、柱上変圧器の故障ではなく、屋内設備や使用状況が原因となっていることも少なくありません。

停電の範囲を確認することで、原因の見当をつけやすくなります。

キュービクルとの使い分け

ビル、工場、商業施設などでは、柱上変圧器ではなくキュービクル式高圧受電設備が使われることがあります。

キュービクルは、受電、遮断、保護、変圧などの機能を金属製の箱にまとめた設備です。

高圧で受電する建物では、敷地内に設置したキュービクルで必要な電圧へ変換し、建物内へ電力を供給します。

大きな電力を使用する施設では、建物ごとの負荷に合わせて受電設備を管理するほうが合理的な場合があります。

柱上変圧器は地域の低圧供給に適し、キュービクルは比較的大きな需要家の高圧受電に適するという違いがあります。

どちらも変圧という役割を担いますが、設置場所、管理者、対象となる電力需要が異なります。

比較項目	柱上変圧器	キュービクル
主な設置場所	電柱の上部	建物敷地内や屋上など
主な対象	住宅地や小規模需要家	工場、ビル、商業施設など
受電の考え方	地域配電線から低圧供給	建物が高圧で受電
管理の主体	主に電力会社側	主に施設所有者側
必要電力	比較的小規模から地域単位	比較的大規模な施設単位

停電時に確認したい範囲

自宅や店舗で電気が使えなくなった場合は、まず近隣も停電しているかを安全な範囲で確認します。

周辺の家や街路灯も消えている場合は、配電線や柱上設備を含む広域側のトラブルが関係している可能性があります。

自宅だけが停電している場合は、分電盤のブレーカー、漏電遮断器、契約容量超過などを確認することが基本です。

ただし、分電盤に焦げ跡がある、異臭がする、水に濡れているといった異常があれば、無理に操作しないほうが安全です。

台風や地震の後は、屋外の引込線や電柱周辺に異常がないか、離れた場所から確認しましょう。

電気のトラブルでは、自己判断で屋外設備へ触れないことが最も重要です。

柱上変圧器のまとめ

柱上変圧器は、電柱の上で高圧電力を低圧電力へ変換し、住宅や店舗などへ電気を届けるための設備です。

発電所から運ばれた電気は、送電線、変電所、配電線を通り、柱上変圧器を経由して私たちの暮らしに届きます。

電柱上に設置することで、需要地の近くで効率よく変圧でき、地上空間を有効に使いながら地域へ電力を供給できます。

変圧器の周辺には開閉器、避雷器、保護機器などがあり、安定した配電と事故時の安全確保を支えています。

また、単相や三相、容量、耐候仕様などは、地域の需要や設置環境に合わせて選定されます。

異音、煙、漏油、断線などの異常を見かけた場合は、近づいたり触れたりせず、電力会社などへ連絡することが大切です。

柱上変圧器は電気を安全に使うための身近な社会インフラとして、今日も地域の暮らしを支えています。
