工場の動力設備や大型空調機、ポンプなどで用いられる三相三線式は、電気を効率よく送るための代表的な配線方式です。

配電盤や電気図面を見ると三本の電線で構成されているため、中性線はどこにあるのか、接地線と同じものなのかと疑問に感じる方も多いでしょう。

三相三線式では原則として中性線を負荷まで引き出さず、三相の電圧と電流の関係を利用して電力を供給します。

ただし、Y結線の変圧器内部には中性点が存在する場合があり、接地や三相四線式との関係を理解すると仕組みがより明確になります。

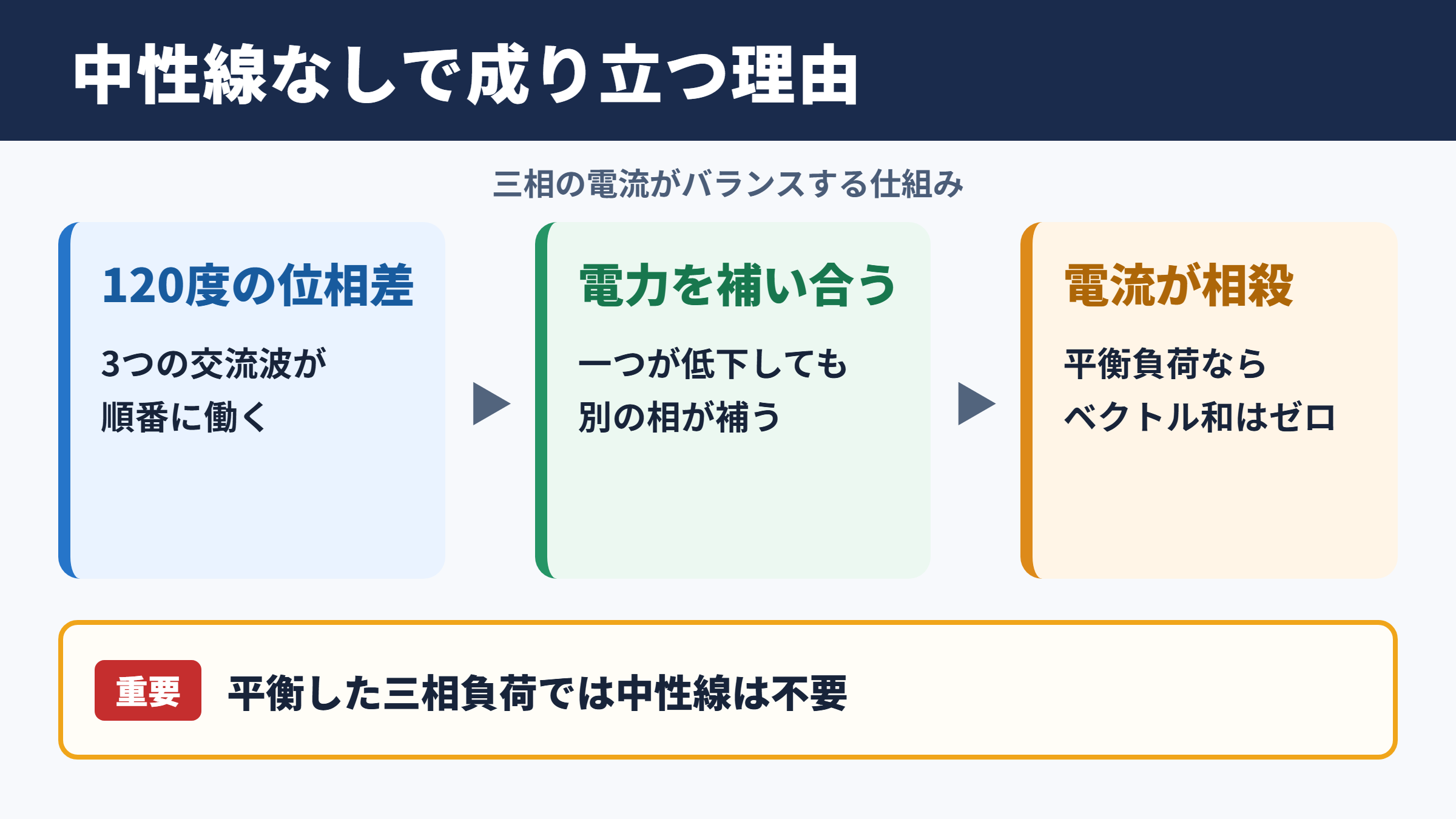

三相三線式に中性線がない理由

それではまず三相三線式に中性線がない理由について解説していきます。

三相の電圧が時間差で働く仕組み

三相交流とは、同じ周波数と電圧を持ちながら、電気の波のタイミングがそれぞれ120度ずつずれた交流方式です。

一般にはR相、S相、T相、またはU相、V相、W相と呼ばれる三つの相で構成されます。

単相交流では電圧が高くなったり低くなったりする影響が比較的大きい一方、三相交流では三つの波が順番に働くため、電力の受け渡しがなめらかになります。

三本の相線だけで回転機器へ安定した電力を供給できることが、三相三線式の大きな特徴です。

三相モーターでは三つの相に流れる電流によって回転磁界が生まれ、滑らかな回転力が得られます。

このため、コンプレッサー、送風機、工作機械、搬送装置など、連続運転が求められる設備との相性に優れています。

各相の電圧は常に同じ向きで変化するわけではなく、ある相の電圧が低下する時期には別の相が電力を補う関係です。

このバランスを利用できるため、三相負荷だけを接続する回路では中性線を使わずに運用できます。

平衡負荷では電流が相殺される関係

三相三線式で中性線が不要とされる理由は、三相の負荷が平衡している場合に各相電流のベクトル和がゼロになるためです。

平衡負荷とは、三つの相に接続される負荷の大きさと性質が同じ、または十分に近い状態を指します。

たとえば三相モーターは、基本的に三相へ均等に接続されるため、平衡負荷として扱いやすい機器です。

三本の電線を流れる電流は互いに時間差を持ち、ある瞬間の電流を単純に足し合わせるのではなく、方向を含めたベクトルとして考えます。

平衡していれば三相電流は打ち消し合うため、戻り電流だけを流す専用の中性線を設ける必要がありません。

単相二線式では片側の電線から送り出した電流が、もう一方の電線を通って戻ります。

これに対して三相三線式では、各相が互いに電流の通り道となるため、三本の相線だけで電流の往復回路が成立するという仕組みです。

三相負荷中心の設備で採用される背景

三相三線式は、主に200V級や400V級の動力回路で広く採用されています。

工場、店舗、ビル、倉庫などでは、三相モーターや三相ヒーターといった動力負荷を多く使用するためです。

中性線を省略できれば、必要な電線本数を抑えられます。

電線の材料費、配管内の収まり、端子台の使用数、施工時の確認作業なども整理しやすくなるでしょう。

もちろん、単に電線が少ないから三相三線式が常に有利というわけではありません。

単相100V機器を多数使う設備や、相ごとの負荷が大きく偏る設備では、中性線を備えた三相四線式のほうが適する場合があります。

つまり三相三線式は、三相負荷を効率よく使うために最適化された配線方式と理解すると分かりやすいでしょう。

項目	三相三線式	単相二線式
主な電線	三本の相線	電圧線と接地側電線
主な用途	モーターや動力設備	照明や一般コンセント
中性線	通常は負荷側へ引かない	配線方式により接地側電線が戻り線となる
特徴	大きな電力を安定して扱いやすい	小規模な機器に使いやすい

Y結線と中性点の関係

続いてはY結線と中性点の関係を確認していきます。

Y結線で生まれる中性点

三相回路を理解するうえでは、Y結線とΔ結線の違いを押さえることが欠かせません。

Y結線は、三つの巻線または負荷の一端を一点にまとめ、全体がアルファベットのYのように見える接続方法です。

三つの巻線が合流する中心部分は中性点と呼ばれます。

この中性点は、各相の電圧を測定する基準として扱われることがあります。

ただし、中性点が存在することと、中性線が外部へ配線されていることは別の話です。

変圧器の内部でY結線を採用していても、中性点を端子として取り出さなければ、負荷側から見れば三相三線式になります。

三本の相線だけが配電盤へ送られ、三相モーターへ接続されている構成では、Y結線の中性点は内部に留まるケースもあります。

線間電圧と相電圧の違い

三相三線式で日常的に確認するのは、多くの場合で線間電圧です。

たとえば200Vの三相動力回路では、R相とS相、S相とT相、T相とR相の間を測定すると、おおむね200Vが得られます。

一方、Y結線の中性点を取り出している場合には、各相と中性線の間の相電圧も利用できます。

三相四線式で相電圧を使う代表例が、線間200Vと相電圧約115Vを扱う設備です。

ただし実際の電圧体系は受電方式や地域、設備設計によって異なるため、盤の表示や単線結線図を確認することが大切です。

線間電圧と相電圧を混同すると、機器に想定外の電圧を加えるおそれがあります。

特に海外製機器や輸入設備を接続する場合は、定格電圧、周波数、結線方法を必ず照合しましょう。

電圧の種類	測定する場所	Y結線における意味
線間電圧	R相とS相などの相線間	三相三線式で主に使用する電圧
相電圧	相線と中性点の間	中性点を利用する場合の基準電圧
中性点電圧	中性点と接地との間	接地方式や回路状態の確認に関係する電圧

Δ結線との比較

Δ結線は、三つの巻線または負荷を三角形状につなぐ方式です。

各接続点から相線を取り出すため、基本形ではY結線のような中央の中性点がありません。

そのため、Δ結線の三相三線式では中性線を取り出す考え方そのものがY結線とは異なります。

三相モーターの端子結線では、電源電圧や始動方法に応じてY結線とΔ結線を使い分けることがあります。

これは変圧器の結線方式とは別に、モーター内部の巻線接続を指すこともあるため、図面を読む際には対象機器を確認してください。

Y結線は中性点を作りやすく、Δ結線は閉じた三相回路を構成するという違いを覚えると、配電方式の理解が進みます。

接地線と中性線の違い

続いては接地線と中性線の違いを確認していきます。

中性線が担う電気回路上の役割

中性線は、Y結線の中性点から取り出される導体です。

三相四線式では単相負荷を接続する際の基準線や電流の戻り道として利用されます。

中性線には、負荷の不平衡によって生じた電流が流れることがあります。

つまり中性線は、通常の運転状態で電流が流れる可能性を持つ回路導体です。

この性質から、中性線を保護接地線と同じように扱ってはいけません。

中性線を不用意に開放すると、接続されている単相負荷の電圧が不安定になる場合があります。

設備規模が大きいほど、中性線の断線や接続不良は機器故障につながる重要な問題になり得ます。

接地線が担う安全上の役割

接地線は、漏電や絶縁不良が起きた場合に危険な電圧を逃がし、感電や火災のリスクを下げるための導体です。

機器の金属製外箱や盤の扉、配管などを接地極へ接続する保護接地が代表例です。

通常の正常運転では、保護接地線に負荷電流が流れない状態が望まれます。

何らかの故障で充電部と金属外箱が接触したとき、接地線を通じて故障電流が流れ、遮断器や漏電遮断器が動作しやすくなります。

この働きによって、外箱に危険な電圧が長く残ることを防ぎます。

中性線と接地線は電位の基準に関係することがあるため混同されがちですが、目的は明確に異なります。

比較項目	中性線	接地線
主な目的	電圧の基準と不平衡電流の経路	感電や漏電事故の防止
通常時の電流	負荷状態により流れることがある	正常時は原則として流れない
接続先	Y結線の中性点など	接地極や接地端子
主な表示例	N	PEまたは接地記号

中性点接地が行われる理由

中性点接地とは、変圧器や発電機の中性点を大地へ接続する方式です。

中性点を接地することで、対地電圧を安定させたり、地絡事故が発生した際の保護動作を検出しやすくしたりする効果が期待できます。

ただし中性点を接地しているからといって、接地線を中性線として使えるわけではありません。

接地方式には直接接地、抵抗接地、リアクトル接地などがあり、受電設備の電圧や保護協調に応じて検討されます。

高圧設備では地絡電流の大きさが保護装置の選定にも影響するため、専門的な設計が必要です。

接地は安全と保護のための仕組みであり、通常運転の負荷電流を流すための代替線ではありません。

三相四線式との違い

続いては三相四線式との違いを確認していきます。

三相四線式で中性線を使う場面

三相四線式は、三本の相線に加えて一本の中性線を備える配線方式です。

Y結線の中性点を引き出し、相線と中性線の間で単相負荷を使用できるようにします。

照明、コンセント、制御電源、小容量のヒーターなど、単相機器を多数使う建物では便利な方式です。

各相に単相負荷を振り分けることで、三相電源から複数の単相回路を供給できます。

ただし負荷の使われ方が相ごとに異なると、不平衡電流が中性線へ流れます。

中性線には十分な太さや適切な接続が求められ、設備によっては高調波電流の影響も考慮する必要があります。

単相負荷を柔軟に使いたい場合には三相四線式、三相動力中心なら三相三線式という考え方が基本になります。

負荷不平衡と中性線電流

三相四線式で三つの相に同じ負荷が均等に接続されていれば、中性線電流は小さくなります。

しかし照明やコンセントの利用状況は時間帯によって変化するため、現実には完全な平衡状態を維持することは簡単ではありません。

ある相だけに多くの機器が接続されると、その差分に相当する電流が中性線へ現れます。

不平衡が大きいと、相電圧のばらつきや設備容量の偏りにつながることがあります。

設計段階では回路を各相へできるだけ均等に割り振り、増設予定の負荷も見込んで計画することが大切です。

特に電子機器、LED照明、インバーター機器などが多い環境では、高調波による中性線電流にも注意が必要でしょう。

用途と配線構成の比較

三相三線式と三相四線式は、どちらが優れているかではなく、必要な負荷に応じて選ぶものです。

三相モーターだけを主に使用する工作機械では、三相三線式が分かりやすく効率的です。

一方で、店舗や事務所のように照明、コンセント、空調、制御機器が混在する場所では、三相四線式が採用されることがあります。

受電設備の方式と末端回路の方式は必ずしも同一ではありません。

上位側は三相三線式で受電し、変圧器を介して下位側で単相回路や三相四線式を構成する例も見られます。

項目	三相三線式	三相四線式
導体数	相線三本	相線三本と中性線一本
中性線	通常は使用しない	使用する
適した負荷	三相モーターや三相ヒーター	三相負荷と単相負荷の混在
不平衡への対応	三相負荷の平衡が前提	中性線に不平衡電流が流れる
代表的な注意点	相順と線間電圧	中性線の断線と負荷配分

三相三線式の確認方法と注意点

続いては三相三線式の確認方法と注意点を確認していきます。

単線結線図と端子表示の確認

配線方式を判断するときは、電線の本数だけで決めず、単線結線図や端子表示を確認します。

R、S、Tの三相端子だけが負荷へ接続されていれば、一般的には三相三線式の回路と判断できます。

Nと表示された中性線端子が引き出されている場合は、三相四線式または単相回路を併設した構成の可能性があります。

PEや接地記号の端子は、保護接地のための端子です。

N端子とPE端子が並んでいても、それぞれの役割は異なるため、接続先を取り違えないようにしてください。

相線、中性線、接地線は記号と結線図の両方で確認することが、誤配線防止の基本になります。

電圧測定時に確認する項目

電圧を測定する場合は、使用する計測器が対象電圧に対応していることを事前に確認します。

三相三線式では、各線間の電圧を測定し、R相とS相、S相とT相、T相とR相の値に大きな差がないかを見る方法が一般的です。

電圧値が著しく異なる場合は、電源側の異常、端子の緩み、ヒューズ切れ、遮断器の状態などを疑う必要があります。

電流測定では、三相それぞれの電流値を比較します。

モーター運転中に一相だけ電流が極端に低い、または高い場合、負荷異常や欠相、結線不良などの可能性があります。

活線での測定は感電や短絡の危険を伴うため、必要な資格、保護具、作業手順を守ることが前提です。

欠相と相順に関する注意

三相三線式では中性線がない代わりに、三本の相線がすべて正常に機能していることが重要です。

一相が断線する欠相が起こると、三相モーターは始動できなかったり、運転中に異常発熱したりするおそれがあります。

過負荷保護装置が動作する前に巻線が傷むケースもあるため、欠相保護を備える設備では設定や動作確認が重要です。

また、相線の接続順序を入れ替えると、三相モーターの回転方向が反転します。

ポンプやファン、搬送装置では回転方向が性能や安全に直結するため、試運転時に必ず確認してください。

三相三線式では電圧の有無だけでなく、三相がそろっていることと相順が正しいことまで確認する必要があります。

三相三線式と中性線のまとめ

三相三線式は、三本の相線を使って三相負荷へ電力を供給する方式です。

三相の電流は平衡状態で互いに打ち消し合うため、三相モーターなどを動かす回路では中性線を負荷側へ引き出さなくても電流回路が成立します。

Y結線には中性点が存在する場合がありますが、中性点を外部へ配線して初めて中性線として利用できます。

中性線は単相負荷の電圧基準や不平衡電流の経路となる導体であり、感電防止を目的とする接地線とは役割が異なります。

三相三線式は三相動力向け、三相四線式は単相負荷も扱いやすい方式と整理すると、違いを理解しやすくなるでしょう。

設備を確認するときは、相線の本数だけで判断せず、Y結線の中性点、N端子、PE端子、単線結線図、機器の定格表示まで確認することが大切です。

電気工事や活線測定には危険が伴うため、不明な点がある場合は電気工事士や電気主任技術者などの専門家へ相談してください。
