放熱テープとは？使い方や効果も！（貼り方：選び方：耐熱性など）

放熱テープとは？使い方や効果も！貼り方：選び方：耐熱性など

電子機器の小型化や高性能化が進むほど、内部にこもる熱への対策は重要になります。

放熱テープは、発熱部品の熱をヒートシンクや筐体へ伝えやすくするための部材です。

ただし、貼れば必ず冷えるわけではありません。

厚み、熱伝導率、貼り付け面の状態、圧着方法まで考慮することで、本来の性能を引き出しやすくなります。

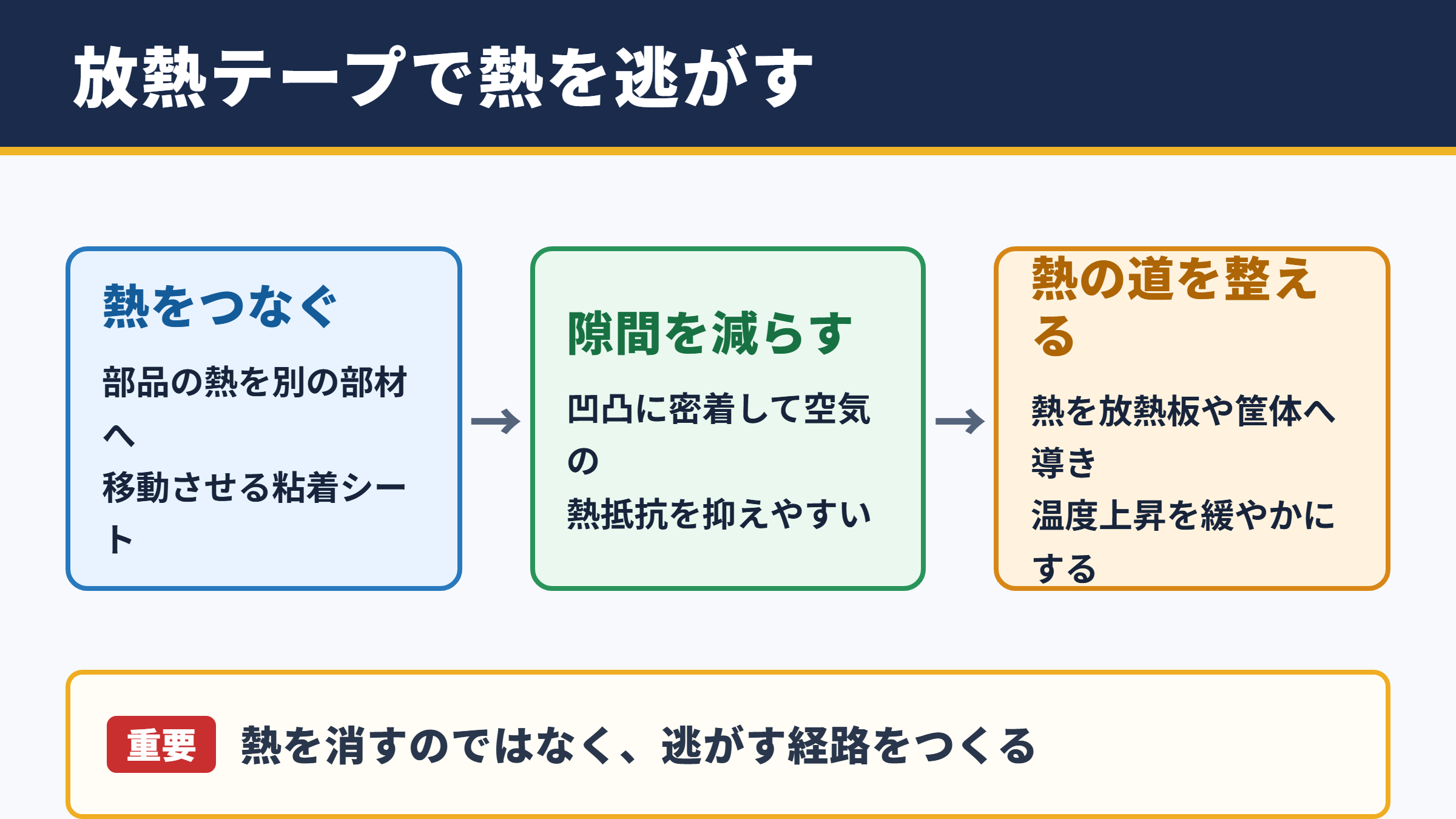

放熱テープの意味と期待できる効果

それではまず放熱テープの意味と、使うことで期待できる効果について解説していきます。

放熱テープの基本的な役割

放熱テープとは、電子部品が発する熱を別の部材へ移動させるために使う、粘着性を備えた熱伝導シートです。

熱伝導両面テープ、サーマルテープ、熱伝導テープと呼ばれることもあります。

CPU、GPU、電源回路、LED基板、車載機器、通信機器など、熱が性能や寿命に影響しやすい場所で活用されます。

部品表面とヒートシンクの間には、目に見えにくい微細な凹凸があります。

その隙間に空気が残ると熱が伝わりにくくなるため、放熱テープで密着させることが大切です。

空気は熱を通しにくいため、隙間を減らすことが放熱対策の基本と考えると理解しやすいでしょう。

温度上昇を抑える仕組み

放熱テープは、熱を消滅させる製品ではありません。

発熱源から受け取った熱をヒートシンク、金属ケース、放熱板などへ導き、表面積の大きい部材から空気中へ逃がしやすくします。

熱の通り道を整える役割であり、放熱経路の一部として使われる部材です。

たとえば小型のICに放熱板を密着させる場合、部品と放熱板の間に放熱テープを挟むと、接触不良による熱抵抗を抑えやすくなります。

結果として部品温度の上昇が緩やかになり、動作の安定化や性能低下の予防につながる場合があります。

効果はテープ単体ではなく、熱を受ける側のヒートシンクや筐体の性能にも左右されます。

放熱グリスや放熱シートとの違い

放熱グリスは、隙間を埋める性能に優れる一方で、基本的には接着力を持ちません。

固定にはクリップ、ねじ、金具などが必要になることがあります。

放熱シートは柔らかく厚みのある製品が多く、部品の高さの差や広めの隙間を埋める用途に向いています。

放熱テープは熱伝導と固定を同時に行いやすいため、ねじ留めが難しい軽量のヒートシンクや、限られたスペースで部材を取り付けたい場面に便利です。

一方で、非常に高い冷却性能を最優先する用途では、薄く塗布した放熱グリスと機械固定の組み合わせが選ばれることもあります。

放熱テープの種類と熱伝導率

続いては放熱テープの種類と、性能を見極めるための熱伝導率を確認していきます。

片面テープと両面テープの違い

片面タイプは、金属板や基板の一部に放熱材を固定する用途で使われます。

両面タイプは、電子部品とヒートシンク、基板と金属筐体など、二つの部材を接着しながら熱を伝えたい場合に適しています。

市販品では両面粘着タイプが多く見られますが、粘着面の保護フィルムを剥がす順序は製品ごとに異なります。

一方の面だけ先に貼り、位置を確認してからもう一方を圧着すると、貼り直しによる粘着力低下を抑えやすくなります。

取り付けのしやすさだけでなく、必要な接着強度を確認することが選定の出発点です。

熱伝導率の読み方

熱伝導率は、熱の伝わりやすさを示す数値で、単位はW mKで表されます。

数値が大きいほど熱を伝えやすい傾向がありますが、数値だけで製品の優劣を決めることはできません。

同じ熱伝導率でも、テープの厚みが増えると熱が通る距離が長くなり、熱抵抗が増える可能性があります。

硬すぎて密着しない製品も、表記値どおりの性能を発揮しにくいでしょう。

確認項目	見るポイント	選定時の考え方
熱伝導率	W mKの表記	発熱量が大きいほど高い値を検討します
厚み	ミリ単位の厚さ	隙間を埋めつつ、必要以上に厚くしません
熱抵抗	面積や厚みを含む指標	実際の構造に近い条件で比較します
硬さ	柔軟性と圧縮性	凹凸や高さの差に追従できるか確認します
粘着力	保持力とせん断力	ヒートシンクの重量や振動を考慮します

基材とフィラーによる特徴

放熱テープには、シリコーン系、アクリル系、ポリイミド系などの粘着材や基材が使われます。

熱伝導性を高めるため、セラミック粒子などのフィラーを混ぜた製品もあります。

柔軟性を重視したい場合は、表面の凹凸になじみやすいタイプが候補になります。

耐熱性や難燃性が重要な場合は、使用環境に合う規格や試験結果を確認すると安心です。

高熱伝導タイプは価格が上がりやすく、粘着性や扱いやすさとの両立が課題になることもあります。

必要以上に高性能な製品を選ぶより、熱、厚み、接着、コストのバランスを取ることが実用的です。

放熱テープの選び方と確認項目

続いては放熱テープを選ぶ際に確認したい項目を整理していきます。

発熱部品と放熱先の組み合わせ

最初に確認したいのは、どの部品の熱を、どこへ移すのかという熱経路です。

発熱源がICで、放熱先がアルミ製ヒートシンクなのか、金属製のケースなのかによって、適した形状や面積は変わります。

ヒートシンクが小さすぎる場合、テープの性能を上げても熱を十分に放出できないことがあります。

逆に、放熱先が大きくても接触面積が狭ければ、熱の移動は限られます。

部品の発熱量、接触面積、周囲温度、通風の有無まで含めて考えると、選定の精度が高まります。

厚みとサイズの決め方

放熱テープは、部品の接触面より少し小さめ、またはほぼ同程度のサイズにカットするのが一般的です。

必要以上にはみ出すと、ほこりを集めたり、周囲の端子や部品に触れたりするおそれがあります。

一方で小さすぎると接触面積が不足し、熱が伝わりにくくなります。

厚みについては、隙間を無理なく埋められる最小限を意識するとよいでしょう。

薄いほど常に良いわけではなく、実際に密着していることが最優先です。

段差や反りがある面では、硬い薄型テープより、多少厚みがあっても追従性の高い製品のほうが安定するケースもあります。

耐熱性と使用環境の確認

耐熱温度は、放熱テープを選ぶうえで欠かせない確認項目です。

部品表面の温度だけでなく、夏場の周囲温度、密閉された筐体内部の温度、連続運転時間も想定します。

短時間だけ高温になるのか、長時間にわたって熱を受け続けるのかでも、劣化の進み方は異なります。

粘着剤は高温環境で軟化したり、長期使用で接着力が低下したりすることがあります。

車載機器、屋外機器、電源装置などでは、温度変化、湿気、振動も無視できません。

製品ページの耐熱温度は目安として捉え、実装条件に余裕を持たせることが大切です。

放熱テープの貼り方と作業手順

続いては放熱テープをきれいに貼り、性能を保ちやすくする作業手順を確認していきます。

貼り付け前の清掃

貼り付け面に油分、指紋、ほこり、古いグリス、保護フィルムの残りがあると、粘着力と熱伝導の両方に悪影響が出ます。

電源を切り、静電気に注意しながら作業することが基本です。

表面は糸くずの出にくい布で拭き取り、必要に応じて電子部品に使用できる洗浄剤を使います。

洗浄後に溶剤が残っている状態で貼ると、粘着層に影響する可能性があります。

十分に乾燥したことを確認してから次の工程へ進みましょう。

カットと位置合わせ

テープは、貼る場所を採寸してからカットします。

刃先が傷んだはさみやカッターを使うと、切断面が乱れたり、粘着層が引っ張られたりすることがあります。

台紙をすべて剥がしてから位置を決めようとすると、指や周囲に貼り付きやすくなります。

片側の保護フィルムだけを少し剥がし、端を合わせて仮固定してから、徐々に貼る方法が扱いやすいでしょう。

テープ面にはできるだけ触れず、ピンセットや清潔な手袋を活用すると仕上がりが安定します。

圧着と取り付け後の確認

放熱テープは、表面全体が均一に密着することで性能を発揮しやすくなります。

中央だけを強く押すのではなく、端まで順に圧をかけ、気泡や浮きがないか確認します。

過度な力で基板をたわませると、はんだ接合部や部品に負担がかかるため注意が必要です。

取り付け後は、ヒートシンクがぐらつかないか、周辺部品やケーブルを圧迫していないかを確認します。

可能であれば、負荷をかけた状態で温度を測定し、施工前後の変化を比較すると効果を判断しやすくなります。

放熱テープ使用時の注意点とトラブル対策

続いては放熱テープを安全に使うための注意点と、起こりやすいトラブルを見ていきます。

貼り直しによる性能低下

一度貼った放熱テープを剥がして再利用すると、粘着層にほこりや油分が付着しやすくなります。

伸びや破れ、厚みの偏りが生じることもあり、密着性が低下する原因になります。

位置ずれが大きい場合や、剥がす際にテープが変形した場合は、新しいテープへ交換するのが無難です。

再利用できるかどうかは製品仕様によって異なりますが、精密機器や高発熱部品では新品を使うほうが安心でしょう。

貼り直しを前提にせず、一度で正しい位置に貼る準備を整えることが重要です。

絶縁性と導電性の確認

電子部品の周囲には、端子、配線、はんだ、金属部が密集しています。

放熱テープの中には絶縁性を持つものが多い一方で、すべての製品が同じ性質とは限りません。

金属フィラーを含む製品や特殊な高熱伝導材料では、電気特性を必ず確認する必要があります。

誤って端子間を覆った場合、短絡や動作不良につながるおそれがあります。

データシートで絶縁破壊電圧、体積抵抗率、用途上の注意事項を確認し、必要なら絶縁シートを併用してください。

重量物と高温環境への対応

大型ヒートシンクや重い金属部品を放熱テープだけで固定すると、時間の経過とともに剥がれる可能性があります。

特に垂直面、振動のある機器、高温になる場所では、粘着力への負担が大きくなります。

必要に応じてねじ、クリップ、固定金具、支持部材などを使い、テープには熱伝導を主に担わせる設計が有効です。

また、ヒートシンクに取り付けたファンの風が強すぎると、部材に振動が伝わる場合があります。

長期運用する装置では、一定期間ごとの目視点検や温度確認も検討したいところです。

放熱テープ活用のまとめ

放熱テープは、発熱部品とヒートシンクや金属筐体の隙間を埋め、熱の通り道をつくるための熱対策部材です。

熱伝導率の高さだけで決めるのではなく、厚み、柔軟性、粘着力、耐熱性、絶縁性を用途に合わせて選ぶことが重要になります。

貼り付け前には表面を清掃し、適切な大きさにカットして、気泡や浮きが残らないよう均一に圧着してください。

重量のあるヒートシンクや高温環境で使う場合は、テープだけに固定を任せず、ねじや金具も検討すると安心です。

放熱テープは、正しい選定と丁寧な貼り方によって効果を発揮しやすくなります。

部品の温度、放熱先の構造、使用環境を一緒に確認し、機器に合った熱対策へつなげましょう。
