ステンレスのロウ付けのやり方は？ステンレスロウ付けのコツも！(ろう付け ステンレス：接合強度：フラックスなど)

ステンレスのロウ付けのやり方は？ステンレスロウ付けのコツも！(ろう付け ステンレス：接合強度：フラックスなど)

ステンレスは耐食性や美観に優れ、厨房機器、配管、装飾品、治具など幅広い場面で使われる金属です。

一方で、表面の不動態皮膜が強固なため、一般的な金属よりもロウがなじみにくく、作業条件を誤ると接合不良につながります。

ステンレスのロウ付けでは、母材を溶かさずにロウ材を溶融させ、毛細管現象によってすき間へ流し込むことが基本です。

本記事では、接合強度を確保する準備、フラックスの選び方、加熱方法、失敗を防ぐコツまでを順に解説します。

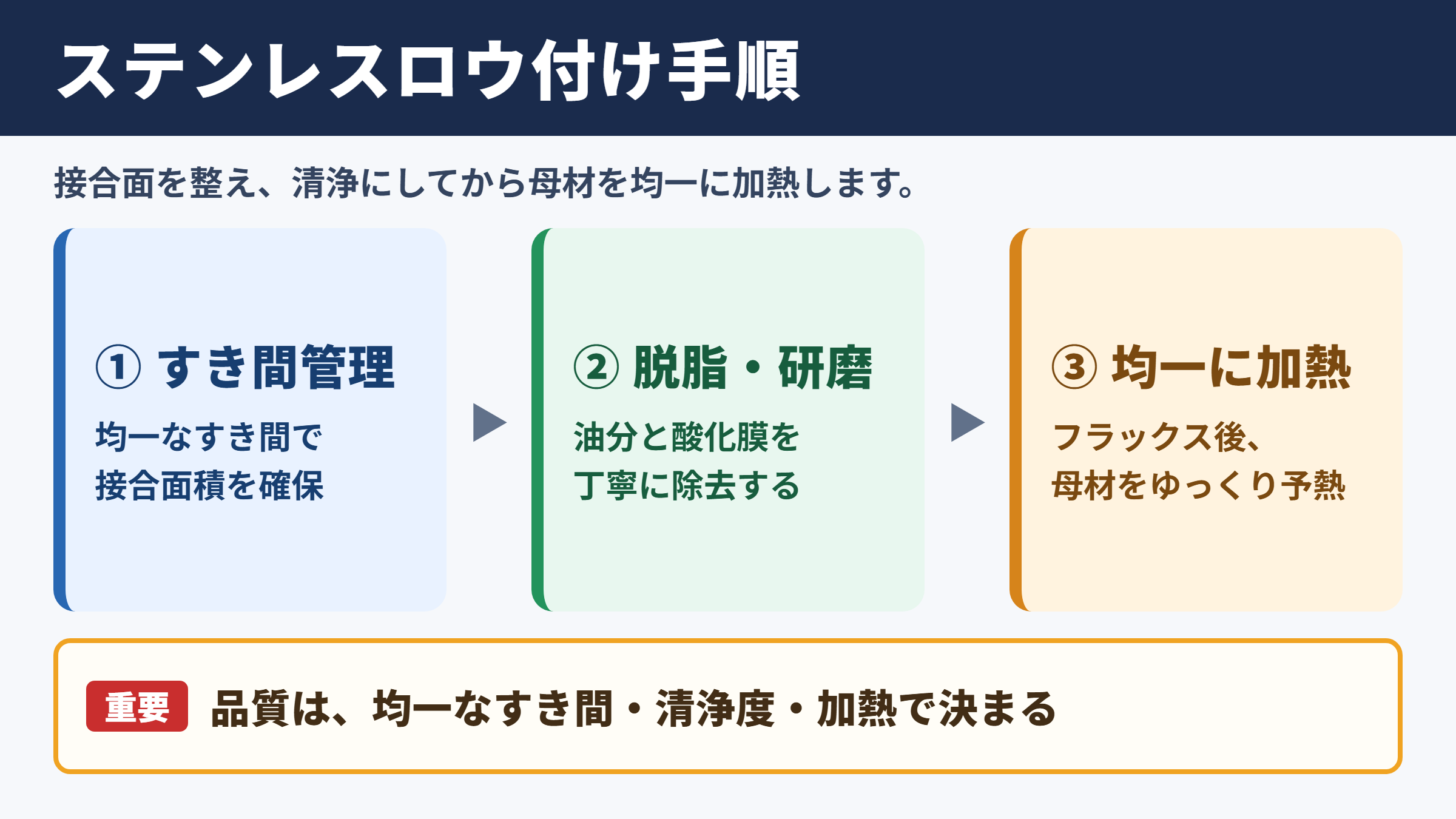

ステンレスロウ付けの基本手順

それではまずステンレスロウ付けの基本手順について解説していきます。

ロウ付けに適した接合条件

ステンレスのロウ付けは、ロウ材の融点が母材の融点より低いことを利用する接合方法です。

ステンレスそのものを溶かす溶接とは異なり、部品形状を保ちやすく、薄板や細かな部品にも対応しやすい特徴があります。

成功の鍵は、接合面のすき間を適正に管理することです。

すき間が広すぎるとロウが十分に引き込まれず、強度不足や空洞の原因になります。

反対に、すき間が極端に狭い場合はフラックスが排出されにくく、ロウの流れを妨げる場合もあります。

部品の厚み、接合面積、使用するロウ材の種類を踏まえ、均一なすき間を確保しましょう。

一般には重ね継手や差し込み継手が用いられ、突き合わせ継手よりも接合面積を確保しやすくなります。

作業前の脱脂と酸化膜除去

作業前には、ステンレス表面の油分、指紋、研磨粉、酸化物を丁寧に取り除きます。

油分が残った状態ではフラックスの働きが弱まり、ロウ材がはじかれることがあります。

まず中性洗剤や脱脂剤で汚れを落とし、十分に乾燥させてください。

その後、接合部付近を耐水ペーパーや不織布研磨材で軽く磨くと、フラックスとロウ材が作用しやすくなります。

研磨後に素手で接合面へ触れると皮脂が付着するため、手袋や清潔な工具を使うと安心でしょう。

見た目がきれいなステンレスでも、ロウ付け前の清掃は省略できません。

加熱から冷却までの流れ

接合部へフラックスを塗布し、ロウ材を配置したら、母材全体をゆっくり予熱します。

ロウ材だけに炎を当てるのではなく、母材を温めてロウ材が溶ける温度まで導くことが大切です。

ロウ材が溶け始めたら、炎を少し動かして接合部の温度差を減らします。

流れたロウが接合部全体に回ったことを確認し、加熱を止めて自然冷却させましょう。

急冷すると熱ひずみや割れの原因になるため、特別な指示がない限り水で急に冷やす方法は避けます。

冷却後はフラックス残渣を洗浄し、接合部の外観とロウの回り込みを確認します。

ロウ材とフラックスの選定

続いてはロウ材とフラックスの選定を確認していきます。

銀ロウとリン銅ロウの違い

ステンレスの接合では、銀ロウがよく使われます。

銀ロウは流動性に優れ、比較的低い温度で作業しやすく、複雑な形状の接合にも向いています。

一方、リンを含むロウ材は銅系材料との接合では便利ですが、ステンレスには適さない場合があります。

ステンレスの成分や用途に合わないロウ材を選ぶと、接合強度の低下や腐食の問題が起こるおそれがあります。

耐食性を重視する部品では、ステンレス用として指定された銀ロウを選ぶことが基本です。

食品設備や給湯配管などに使う場合は、用途に応じた材料規格や安全性も確認してください。

ロウ材の種類	主な特徴	ステンレスへの適性
銀ロウ	流れが良く接合しやすい	多くの用途で適する
ニッケル系ロウ	耐熱性と耐食性を得やすい	高温用途で検討する
銅ロウ	高温での接合に用いる	設備と条件の管理が必要
リン銅ロウ	銅管接合で使われやすい	ステンレスでは用途を限定する

フラックスの役割と塗布量

フラックスは加熱中の酸化を抑え、表面の酸化膜を除去し、ロウ材の濡れ性を高める役割を持ちます。

ステンレスは酸化皮膜が再生しやすいため、ステンレス用フラックスの選定が重要です。

フラックスは接合部とその周辺へ薄く均一に塗ります。

厚く塗れば強く接合できるわけではなく、過剰なフラックスは残渣の増加やロウの流れの乱れにつながります。

加熱中にフラックスの色や状態が変化し、適温に近づいた目安になることもあります。

製品ごとに適正温度が異なるため、容器やメーカー資料の指定を守ることが安全です。

使用環境に合わせた材料判断

接合後に水分、洗剤、塩分、薬品、高温ガスなどへ触れる部品は、ロウ材と母材の組み合わせを慎重に検討します。

特に屋外設備や海岸地域では、異種金属接触による電食も無視できません。

強度だけでなく、耐食性、耐熱性、衛生性、後工程での研磨や洗浄のしやすさを総合的に考える必要があります。

接合できる材料と、長期間問題なく使える材料は同じとは限りません。

判断に迷う場合は、小片で試験接合を行い、外観と強度を確認してから本番作業へ進むと失敗を減らせます。

加熱方法と温度管理

続いては加熱方法と温度管理を確認していきます。

トーチの炎と加熱範囲

小型部品のロウ付けでは、ガストーチや酸素バーナーを使用することがあります。

炎は一点へ固定せず、接合部の周囲を円を描くように動かしながら温度を上げます。

厚みのある側、熱を奪いやすい側から先に加熱すると、全体の温度差を小さくできます。

ステンレスは熱伝導率が低いため、局所的に赤熱させると変色やひずみが生じやすくなります。

ロウ付けでは、熱を集中させる技術よりも、熱を均一に配る意識が重要です。

薄板や細いパイプは熱が入りすぎやすいため、炎を弱め、短時間で様子を見る工夫も必要でしょう。

ロウ材が流れる適温の見極め

ロウ材を炎で直接溶かそうとしても、接合部が低温なら流れ込みません。

母材に触れたロウ材が滑らかに溶け、すき間へ吸い込まれる状態が適温の目安です。

ロウ材が玉のまま転がる場合は、加熱不足、脱脂不足、酸化膜、フラックス不良などを確認します。

逆に、フラックスが黒く焦げ、ロウ材の表面が荒れる場合は過熱の可能性があります。

加熱色だけに頼らず、フラックスの変化とロウ材の流動状態を合わせて観察してください。

熱ひずみと変色の抑制

ステンレスは過熱すると、表面に焼け色や酸化スケールが残ることがあります。

外観を重視する製品では、接合部以外を必要以上に加熱しない段取りが欠かせません。

熱容量の大きい治具を使うと部品から熱を奪う場合があるため、治具の材質や接触面も確認しましょう。

部品をしっかり固定しつつ、熱膨張を妨げすぎない支持方法を選ぶことも大切です。

ロウ付け後の焼け取りには、用途に応じて酸洗い、電解研磨、機械研磨などが用いられます。

ただし、薬品による処理は安全対策と廃液管理が必要になるため、作業環境に合った方法を選びます。

接合強度を高める加工準備

続いては接合強度を高める加工準備を確認していきます。

継手形状と接合面積

ロウ付けの接合強度は、ロウ材の引張強さだけで判断できません。

荷重のかかり方に合わせて継手形状を選び、十分な接合面積を確保する必要があります。

重ね継手はせん断方向の荷重に強く、作りやすいため多くの部品で採用されます。

パイプの接合では、差し込み深さを確保することでロウの接触面積を増やせます。

接合部に曲げや剥がれの力が直接かからない設計にすると、長期的な信頼性を高めやすくなります。

継手形状	特徴	注意点
重ね継手	接合面積を増やしやすい	すき間を均一に保つ
差し込み継手	パイプや筒状部品に向く	挿入深さを確保する
突き合わせ継手	外形をそろえやすい	荷重条件の検討が必要
段付き継手	位置決めしやすい	加工精度を高める

すき間と位置決めの管理

ロウ付けでは、部品の位置ずれが接合品質に直結します。

加熱中は金属が膨張するため、常温でぴったり合わせた部品でも、加熱時にすき間が変化することがあります。

クランプや治具を使い、ロウが流れても部品が動かないように固定します。

ただし、強く締め込みすぎるとすき間が失われ、毛細管現象が起こりにくくなる場合があります。

試作段階では、接合後の断面を確認し、ロウがどこまで到達しているかを把握すると改善につながります。

ロウ材の置き方と供給量

ロウ材は接合部の入口側へ置き、加熱後に毛細管現象で内部へ引き込ませるのが基本です。

接合部の全周へあらかじめロウ材を置く方法もありますが、溶け落ちや余盛りを防ぐ工夫が必要です。

ロウ材が多すぎると外側へ流れ出し、見た目が悪くなるだけでなく、後処理の手間も増えます。

少なすぎると接合部の一部が埋まらず、漏れや強度不足の原因になります。

必要量は部品のすき間、接合長さ、ロウ材の径によって変わるため、試験結果を基準に標準化するとよいでしょう。

ロウ材の盛り上がりではなく、接合部内部まで満たされていることを品質判断の中心にしてください。

失敗例とステンレスロウ付けのコツ

続いては失敗例とステンレスロウ付けのコツを確認していきます。

ロウ材が弾かれる原因

ロウ材が丸くなり、接合部へ広がらない現象は濡れ不良と呼ばれます。

主な原因は、油分、酸化膜、フラックス不足、加熱不足、ロウ材の選定違いです。

まず接合面を再研磨して脱脂し、新しいフラックスを塗布してからやり直します。

加熱したままロウ材を何度も追加すると酸化が進むため、一度冷却して原因を整えるほうが確実です。

フラックスには保管期限や吸湿の影響もあるため、古い材料を使う際は状態を確認してください。

ロウが片側にしか流れない原因

片側だけにロウが集まる場合、加熱の偏りやすき間の不均一が疑われます。

ロウ材は高温側へ引かれやすいため、炎を当てる位置が片寄ると流れ方も片寄ります。

厚みの違う部品を接合する場合は、厚い部品を先に温めて熱量をそろえます。

また、部品の片側に汚れや酸化物が残っていると、その部分だけロウが流れません。

ロウの流れは加熱状態を映す指標です。

流れ方を見ながら炎の位置を調整することで、接合の再現性を高められます。

仕上がりを整える実践ポイント

ロウ付け後は、完全に冷めてからフラックス残渣を除去します。

残渣を放置すると、腐食や変色を招くことがあるため注意が必要です。

接合部の余分なロウは、用途に応じてヤスリ、研磨布、バフなどで整えます。

鏡面仕上げのステンレスでは、周囲の研磨目と合わせることで補修跡が目立ちにくくなります。

仕上げ後には、外観だけでなく、接合部の割れ、ピンホール、未充填部分の有無も確認してください。

美しい仕上がりは、ロウ付け後の研磨だけでなく、加熱を最小限に抑える工程設計から生まれます。

ステンレスロウ付けのまとめ

ステンレスのロウ付けでは、ステンレス用のロウ材とフラックスを選び、接合面を丁寧に清掃することが出発点です。

母材を均一に加熱し、適正なすき間へロウ材を毛細管現象で流し込むことで、接合強度と外観を両立しやすくなります。

ロウ材が流れないときは、材料を足す前に清掃、フラックス、すき間、温度を見直すことが重要です。

重ね継手や差し込み継手で接合面積を確保し、治具で位置ずれを防げば、安定した品質につながります。

作業後はフラックス残渣を確実に除去し、ロウの回り込み、割れ、変色、ピンホールを確認しましょう。

小さな試験接合を重ねて自分の材料と設備に合う条件を記録すれば、ステンレスロウ付けの精度は着実に向上していくでしょう。
