圧縮バネは、押し込まれたときに反発力を生む機械要素です。

小型スイッチ、金型、治具、自動車部品、家電製品など幅広い機器に使われますが、単に穴や軸へ入れるだけでは位置ずれ、脱落、傾きが起こることがあります。

固定方法は接着、溶接、圧入だけでなく、座ぐり、ガイド軸、ねじ込み部品、ばね受けなど、荷重と保守性に応じて選ぶことが重要です。

特にばねの線径、外径、自由長、最大たわみ、使用環境を確認せずに固定すると、へたりや破損を招きかねません。

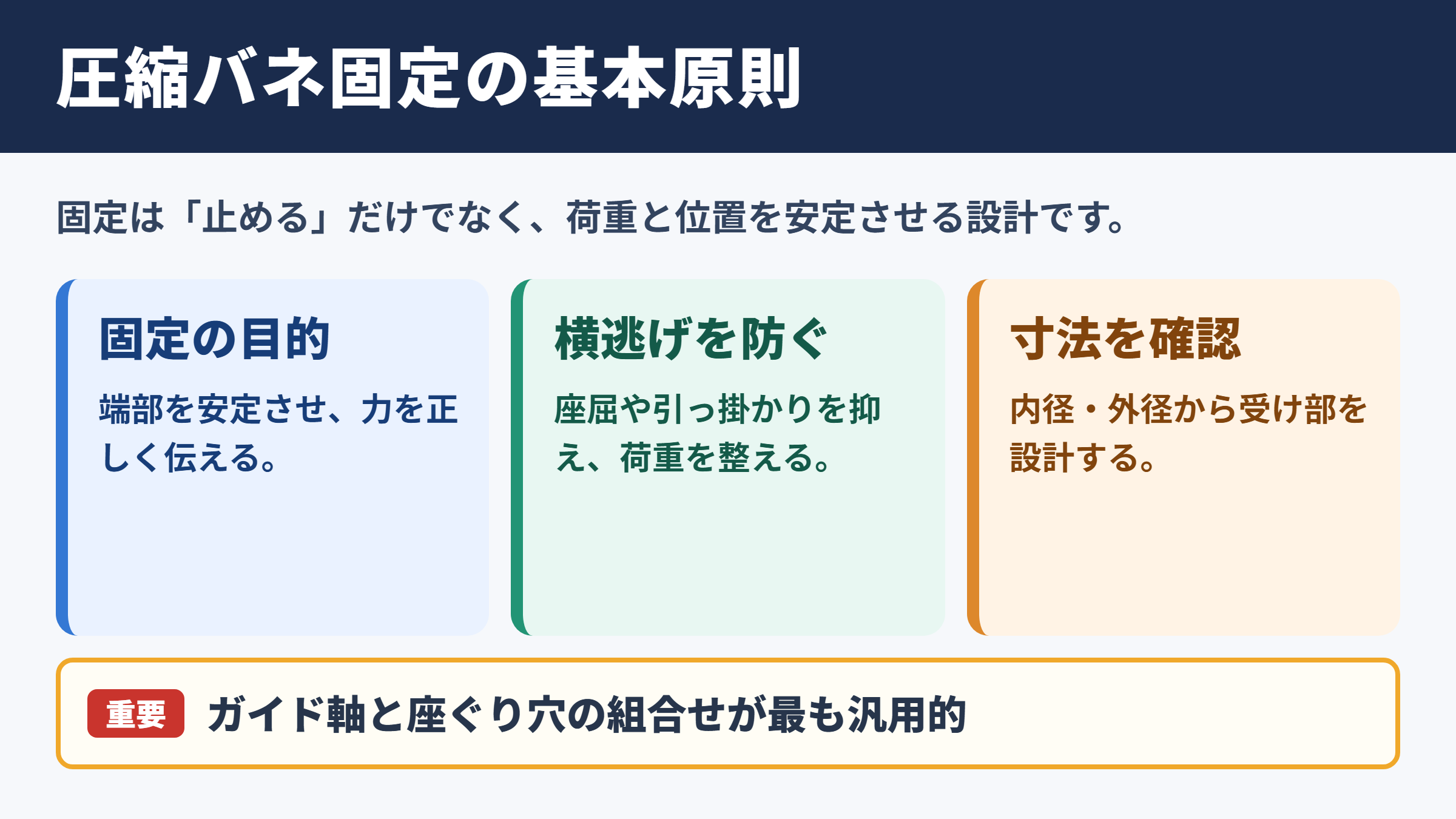

圧縮バネの固定方法の基本

それではまず圧縮バネの固定方法の基本について解説していきます。

固定の目的と必要性

圧縮バネの固定は、ばね自体を完全に動かなくする作業だけを指すものではありません。

荷重がかかった際に端部の位置を安定させ、力を正しい方向へ伝え、組立時や振動時の脱落を防ぐことが主な目的です。

ばねが自由に横へ逃げると、圧縮時に座屈しやすくなります。

その結果、可動部が引っ掛かったり、荷重が不均一になったりするでしょう。

固定方法を検討する際には、圧縮バネがどこまで移動する部品なのか、取り外して交換する予定があるのかを最初に整理します。

ばねの両端を支持するだけでよい場合と、片側を確実に保持する必要がある場合では、適した構造が異なります。

代表的な固定方法の比較

圧縮バネの固定方法には、それぞれ得意な用途と注意点があります。

固定方法	適した用途	主な利点	主な注意点
ガイド軸と穴	一般的な可動機構	交換しやすく座屈を抑えやすい	隙間が大きいと傾きや異音が出やすい
接着	軽荷重の位置決め	加工が少なく小型部品にも対応しやすい	熱、油、剥離荷重に注意が必要
溶接	恒久固定が必要な部位	脱落防止に優れる	ばねの熱影響と強度低下に注意
圧入	金属部品への確実な保持	接着剤を使わず高い保持力を得やすい	ばねの変形や応力集中を避ける必要がある
ばね受け部品	整備性が必要な装置	交換性と位置決めを両立しやすい	部品点数と組立工数が増える

最も汎用的なのは、ばね内径に近いガイド軸と、外径を受ける座ぐり穴を組み合わせる方法です。

この構造なら、ばねを固定しすぎずに位置を管理できます。

固定前に確認する寸法

固定方法を決める前に、圧縮バネの基本寸法を確認してください。

確認対象は外径、内径、線径、自由長、巻数、両端形状、ばね定数、許容たわみです。

特に内径はガイド軸の設計に、外径は座ぐり穴やばね受けの設計に直結します。

また、圧縮後の高さが密着高さを下回らないことも重要です。

密着高さ近くまで毎回押し込む設計では、応力が高くなり、寿命低下につながるおそれがあります。

接着による圧縮バネの固定

続いては接着による圧縮バネの固定を確認していきます。

接着が向く条件

接着は、ばね端部を軽く位置決めしたい場合や、溶接や圧入が難しい樹脂部品に有効です。

小型の電池ボックス、軽量カバー、操作ボタンの復帰機構などでは、組立性を高める手段として使われます。

ただし、接着剤だけで圧縮荷重を受け持たせる設計は慎重に考える必要があります。

圧縮バネには繰り返し荷重がかかるため、接着部にはせん断力、剥離力、振動が加わるからです。

接着は荷重を支える主役ではなく、位置保持を補助する役割として考えると、安定した設計に近づきます。

接着剤の選び方と下地処理

接着剤は、接着する相手材と使用環境に合わせて選びます。

金属と金属には二液性エポキシ系、短時間で仮固定したい場合には瞬間接着剤、弾性や耐振動性を重視する場合には変成シリコーン系やウレタン系が候補になります。

油分が残った金属表面では、接着強度が大きく低下します。

脱脂剤で汚れを落とし、必要に応じて軽く足付けをしてから接着することが大切です。

確認項目	確認内容
接着面	錆、油、切削油、粉じん、水分を除去する
接着量	ばねの有効巻部へ流れ込まない量に抑える
硬化時間	仮固定時間と完全硬化時間を分けて管理する
使用温度	装置内部の発熱と接着剤の耐熱温度を照合する
耐薬品性	油、洗浄液、湿気に触れる条件を確認する

接着剤がばねの巻き間へ入り込むと、たわみ量が変わったり、局部的な応力が発生したりします。

塗布位置は端面付近に限定するのが基本でしょう。

接着作業の手順と注意点

接着作業では、先にばね受け面とばね端面の状態を確認します。

端面が斜めに切れている、または座巻きが不十分なばねは、接着後も荷重が偏る場合があります。

接着後すぐに荷重試験を行うと、硬化不足による剥がれを起こすことがあります。

メーカーが定める完全硬化時間を守り、必要なら実機温度に近い環境で評価してください。

溶接による圧縮バネの固定

続いては溶接による圧縮バネの固定を確認していきます。

溶接固定の適用範囲

溶接は、ばねを部品から外す必要がなく、強い脱落防止が求められる場合に検討されます。

ただし、圧縮バネはばね用鋼線で作られており、熱が加わると材料特性が変わりやすい部品です。

一般的な鋼材の溶接と同じ感覚で行うと、ばね性が失われたり、割れが生じたりする可能性があります。

圧縮バネの有効巻部への溶接は、原則として避けるべき作業です。

固定が必要な場合には、ばね端部の座巻き部分や、別体のばね受け金具を利用する設計が現実的でしょう。

熱影響とばね特性の変化

ばねは、熱処理によって必要な強度と弾性を得ています。

溶接熱が加わると、その周辺で焼き戻し状態が変化し、硬さや疲労強度が低下するおそれがあります。

局所的な加熱でも、細い線径のばねでは影響範囲が広がりやすいため注意が必要です。

溶接後に外観が問題なく見えても、繰り返し圧縮で早期破断することがあります。

溶接を避けるための代替構造

溶接が必要に見える場合でも、代替構造で解決できることは少なくありません。

たとえば、ばねを受けるプレートへ小さな突起を設ける、ガイドピンを立てる、ばね受けカップを使用する方法があります。

これらの方法なら、ばねに熱を加えず、交換可能な構造にもできます。

課題	代替案	期待できる効果
組立時にばねが倒れる	ガイドピンを追加する	位置決めと座屈抑制
振動で外れやすい	ばね受けカップを設ける	横方向の脱落防止
端部がずれる	座ぐり穴と段差を作る	端面位置の安定化
交換が難しい	止め輪やカバーを使う	保守性の向上

やむを得ず溶接する場合は、熱入力を抑えた工法の選定、溶接位置の限定、後工程での性能確認を徹底します。

見た目の固定強度だけで判断しないことが大切です。

圧入による圧縮バネの固定

続いては圧入による圧縮バネの固定を確認していきます。

圧入固定の考え方

圧入は、穴と部品の寸法差を利用して保持力を得る固定方法です。

圧縮バネそのものを強く押し込む方法ではなく、ばね端部に取り付けた座金、キャップ、ばね受け部品などを圧入する構造が一般的です。

ばねの外径を穴へ無理に押し込むと、コイルが変形し、設計した荷重特性が変わることがあります。

圧入する対象と、弾性変形する対象を分けて考えることがポイントです。

固定用部品を用意できるなら、ばねの性能を守りながら確実な保持を目指せます。

しめしろと組立荷重

圧入では、軸側の外径と穴側の内径の差であるしめしろが重要になります。

しめしろが小さすぎると抜けやすく、大きすぎると部品が割れたり、組立荷重が過大になったりします。

特に樹脂部品では、時間経過によるクリープや温度変化を考慮する必要があります。

圧入方向の入口には面取りを設けると、部品のかじりや欠けを減らしやすくなります。

また、押し込む治具はばねの有効巻部ではなく、専用のばね受け部品に力がかかる形にします。

圧入作業の注意点

圧入時は、部品を斜めに入れないことが大切です。

傾いた状態で押し込むと、穴の内面を傷つけたり、ばね受けの姿勢がずれたりします。

プレス機を使う場合には、荷重とストロークを管理し、異常な荷重上昇がないか確認します。

ばねを組み込んだ状態で圧入するなら、圧縮量が設計範囲を超えないよう、治具のストッパーを設けると安心でしょう。

取り付け手順と座屈防止

続いては取り付け手順と座屈防止を確認していきます。

ばね受け面の準備

圧縮バネを取り付ける前に、受け面が平らで清潔かを確認します。

切りくず、バリ、塗膜のだまり、溶接スパッタが残っていると、端面が安定しません。

端面が一点だけで接触すると、ばねは押し縮められたときに横へ曲がりやすくなります。

受け面には、必要に応じて座ぐり、浅いポケット、段差を設けます。

端面を面で支え、横方向の逃げを抑える構造が、安定した作動の基本です。

ガイド軸とガイド穴の使い分け

細長い圧縮バネや、ストロークが大きい圧縮バネでは、ガイドが特に重要です。

内側に軸を通す内径ガイドは、ばねが外へふくらむ動きを抑えやすい方法です。

外側を筒や穴で囲む外径ガイドは、周囲にスペースがある場合に有効でしょう。

ガイド方式	向く形状	注意点
内径ガイド	内径に余裕がある圧縮バネ	軸との干渉、摩耗、潤滑を確認する
外径ガイド	外側にケースや穴を設けられる構造	内壁との接触による摩擦や異音に注意する
両側ガイド	高荷重または長いばね	過度な拘束による摺動抵抗を避ける

ばねの自由長に対して外径が小さいほど、座屈のリスクは高まります。

長いばねほどガイド方式を慎重に検討する必要があります。

組立後の作動確認

取り付け後は、手で数回押して、引っ掛かりや異音がないかを確かめます。

次に、可動部がストロークの端まで滑らかに移動し、ばねが偏っていないかを確認してください。

量産工程では、荷重測定、外観検査、組立高さの確認を組み合わせると、不良の見逃しを減らせます。

初期状態だけでなく、繰り返し作動後の戻り位置や荷重の変化も評価対象です。

ばねの固定状態は、単品検査ではなく機構全体の動きで判断することが重要になります。

使用環境と保守時の注意点

続いては使用環境と保守時の注意点を確認していきます。

温度と腐食の影響

圧縮バネの性能は、温度、湿気、腐食性ガス、薬品、油の影響を受けます。

高温環境では、ばねのへたりが進みやすく、接着剤の強度も低下する場合があります。

湿気の多い環境では、表面の錆が疲労破壊の起点になることがあります。

ばね材、表面処理、接着剤、固定部品の材質を、使用環境に合わせて選定してください。

ステンレスばねであっても、使用条件によっては腐食対策が必要になる点に注意が必要です。

振動と繰り返し荷重への対策

振動が大きい装置では、ばね受け面との摩擦による摩耗や、接着部の剥離が問題になりやすい傾向があります。

ばね端部が動く設計では、摺動箇所の摩耗粉や異音にも目を向けましょう。

必要に応じて、ばね受けの材質変更、表面処理、薄い緩衝材の採用を検討します。

ただし、柔らかすぎる緩衝材は荷重特性を変えるため、むやみに使うべきではありません。

固定部が緩む可能性がある場合には、定期点検で組立高さと保持状態を確認します。

交換と点検の進め方

圧縮バネは、外観上問題がなくても、荷重低下や永久変形が進んでいる場合があります。

保守時には、自由長、外径、端面の状態、錆、傷、巻き間の異物を確認してください。

交換用のばねは、見た目が似ているものではなく、図面または仕様書で線径、外径、自由長、ばね定数を照合します。

分解可能な構造にしておくと、定期交換や原因調査を進めやすくなります。

長期使用を前提とする装置では、初期設計の段階から保守性を組み込むことが望ましいでしょう。

圧縮バネの固定方法のまとめ

圧縮バネの固定では、接着、溶接、圧入の方法だけでなく、ガイド軸、座ぐり穴、ばね受け部品を含めた機構全体の設計が重要です。

軽荷重の位置決めには接着が使えますが、接着剤が有効巻部へ流れ込まないよう注意します。

溶接は強固に見えても、熱によるばね特性の低下を招くため、直接溶接は慎重な判断が必要です。

圧入では、ばね自体を無理に変形させず、専用のばね受け部品を保持する構造が向いています。

固定の目的は、ばねを縛り付けることではなく、正しい荷重と動きを安定して得ることです。

寸法、公差、荷重、ストローク、温度、振動、交換性を確認し、用途に合う固定方法を選んでください。
