実効値と最大値の関係は？ルート2との計算式も解説！（√2：振幅値：公式など）

交流電圧や交流電流を扱うとき、実効値と最大値の違いに戸惑う方は少なくありません。

テスターに表示される数値、コンセントの電圧、波形グラフに示される振幅値は、同じ電気量を別の角度から表しているためです。

とくに正弦波では√2が頻繁に登場し、計算式を覚えていても、どちらに掛けるのか迷いやすいポイントでしょう。

この記事では、実効値と最大値の関係を基本から整理し、√2を使う公式、振幅値との違い、具体的な計算例、測定時の注意点までわかりやすく解説します。

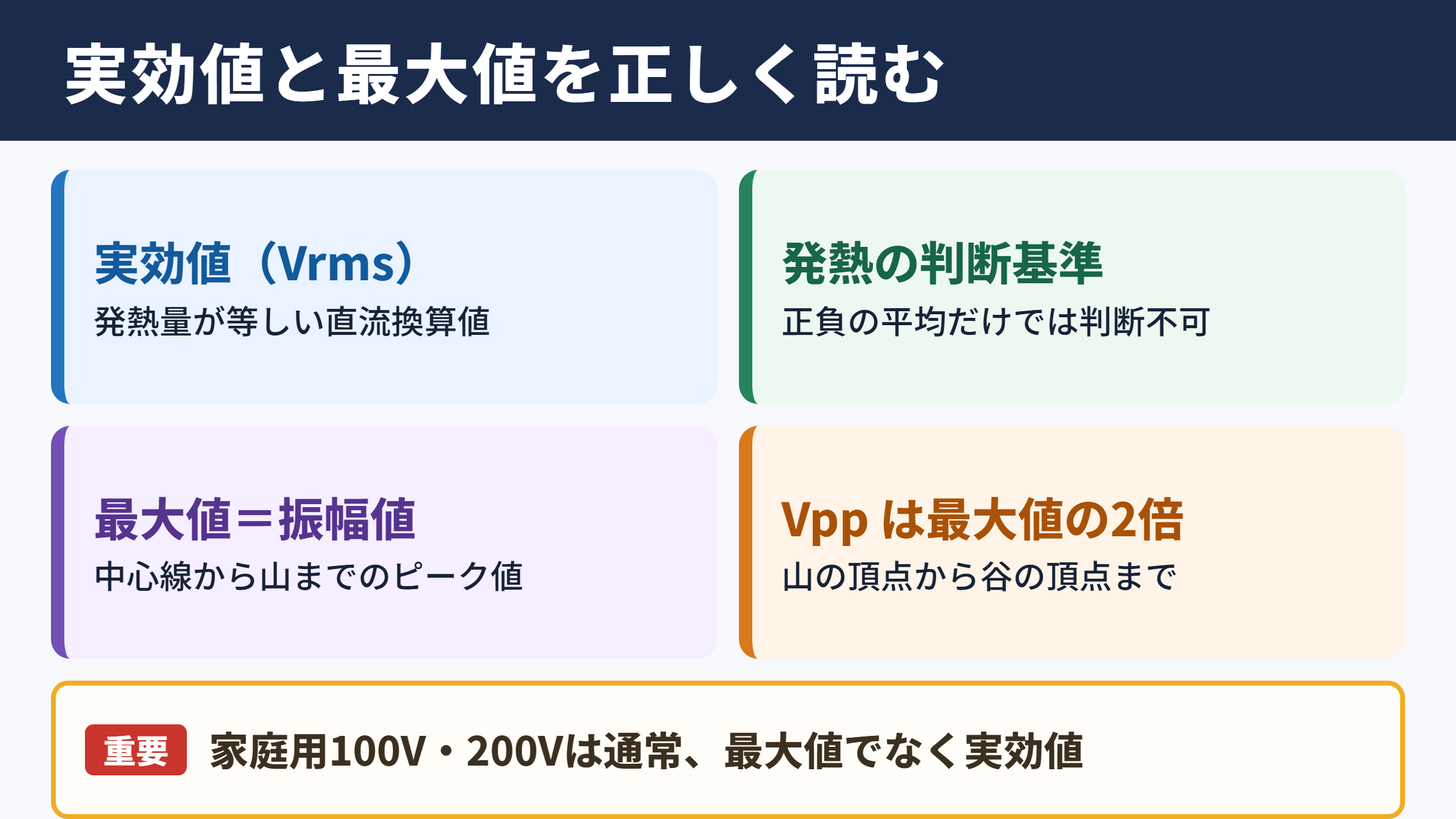

実効値と最大値の基本関係

それではまず実効値と最大値の基本関係について解説していきます。

実効値が示す発熱量の基準

実効値とは、交流が抵抗に与える熱の大きさを、直流の値に置き換えて表した数値です。

たとえば100Vの交流電圧と同じだけ電熱器を発熱させる直流電圧が100Vなら、その交流の実効値は100Vとなります。

交流の電圧や電流は時間とともに増減し、正の向きと負の向きも入れ替わります。

そのまま平均すると正と負が打ち消し合ってゼロに近づくため、電力や発熱を判断する基準としては適していません。

そこで瞬間ごとの値を二乗し、平均を取り、最後に平方根を求める方法が使われます。

この考え方により、電気機器に実際どの程度の負荷がかかるかを把握できます。

家庭用コンセントでいう100Vや200Vも、通常は最大値ではなく実効値です。

実効値を理解すると、消費電力、許容電圧、絶縁設計、測定器の表示を一貫して読み取れるようになります。

最大値と振幅値の意味

最大値は、交流波形が基準となるゼロの位置から最も大きく離れた瞬間の値です。

正弦波では、波形の山の頂点にあたる値であり、ピーク値とも呼ばれます。

振幅値も一般には、中心線から山または谷までの大きさを表すため、正弦波では最大値と同じ意味で用いられます。

ただし、波形の上端から下端までの幅を表す値は最大値ではありません。

この値はピークツーピーク値と呼ばれ、最大値の2倍になります。

名称	表す範囲	正弦波での関係
実効値	発熱量が等しい直流換算値	最大値を√2で割った値
最大値	中心線から山の頂点まで	振幅値と同じ
振幅値	中心線からの最大変位	最大値と同じ
ピークツーピーク値	山の頂点から谷の頂点まで	最大値の2倍

仕様書や測定器では、Vp、Vpeak、Vrms、Vppなどの記号で区別されることがあります。

数値だけを見て判断せず、どの基準で示された電圧かを確認することが重要です。

正弦波で成立する√2の関係

商用電源のようなきれいな正弦波では、実効値と最大値の間に一定の関係があります。

最大値を√2で割ると実効値になり、実効値に√2を掛けると最大値になります。

たとえば実効値が100Vなら、最大値は約141Vです。

反対に最大値が141Vの正弦波なら、実効値はおよそ100Vになります。

この関係は、正弦波の形が時間に対して一定の規則で変化することから導かれます。

したがって、すべての交流波形に無条件で使える式ではありません。

ルート2を使う計算式

続いてはルート2を使う計算式を確認していきます。

最大値から実効値を求める方法

最大値が分かっていて実効値を知りたい場合は、最大値を√2で割ります。

電圧なら最大電圧を√2で割り、電流なら最大電流を√2で割れば計算できます。

√2は約1.414なので、電卓では最大値を1.414で割る方法でも問題ありません。

日本の単相200V回路では、波形の最大値が約283V付近になることがあります。

実効値だけを見ると200Vですが、部品の耐圧設計では瞬間的な最大値も無視できません。

コンデンサ、ダイオード、半導体スイッチ、絶縁材料などを選ぶときは、実効値と最大値を分けて考える必要があります。

発熱や消費電力には実効値が関わり、瞬間的な耐圧には最大値が関わる場面が多い点を押さえましょう。

実効値から最大値を求める方法

実効値から最大値を求めるときは、実効値に√2を掛けます。

たとえば家庭用の100V交流を正弦波として扱うなら、最大値は100×1.414で約141Vです。

100Vと聞くと、それ以上の電圧が発生しないように感じるかもしれません。

しかし交流電圧は常に変化しており、瞬間的にはプラス約141Vからマイナス約141Vまで到達します。

交流モーターや変圧器の解析では、実効値が定格表示の中心になります。

一方で、整流回路や波形観測ではピーク値が設計条件になりやすいため、両方を相互に換算できることが大切です。

単位を途中で変えないことも計算上の基本です。

mV、V、kVやmA、A、kAが混在する場合は、先に単位をそろえると計算ミスを防げます。

ピークツーピーク値からの換算

オシロスコープでは、ピークツーピーク値で波形の大きさを読む機会があります。

正弦波のピークツーピーク値は、最大値の2倍です。

そのため、Vppから実効値へ換算するには、まず2で割って最大値を出し、その後に√2で割ります。

たとえばオシロスコープで282Vppと測定された正弦波は、最大値が141Vで、実効値は約100Vです。

ここでVppをそのまま√2で割ると、実効値を大きく見積もってしまいます。

Vppは最大値ではなく往復幅であることを、計算前に必ず確認してください。

実効値と振幅値の使い分け

続いては実効値と振幅値の使い分けを確認していきます。

家庭用電源における電圧表示

家庭用コンセントの100Vは、原則として実効値で表されています。

これは家電製品の発熱、消費電力、電流容量を直流の場合と比較しやすくするためです。

100V用の電球やヒーターは、100Vという実効値を前提に性能が設計されています。

ただし、コンセントから得られる交流電圧の波形は、瞬間的には約141Vまで上昇します。

電源回路を設計するときは、整流後に平滑コンデンサへ加わる電圧にも注意が必要でしょう。

交流100Vを全波整流して平滑すると、損失を無視した理想状態では約141V近い直流電圧になるためです。

実際の電源には電圧変動、ノイズ、突入電流、雷サージなども加わります。

そのため、単純に最大値ぎりぎりの耐圧を選ぶのではなく、用途に応じた安全余裕を考慮します。

音響信号における振幅表示

音響機器や電子回路の信号では、振幅値やピーク値がよく使われます。

これは、波形がどこまで大きく振れるかが、クリッピングや歪みの発生に直結するからです。

アンプの出力段が許容できる最大電圧を超えると、波形の頂点がつぶれ、音の歪みにつながります。

このような限界の確認には、平均的なエネルギー量を示す実効値よりも、瞬時の最大値が役立ちます。

一方でスピーカーに加わる発熱や平均的な負荷を考える際には、実効値も重要です。

音響分野では、ピーク電力と連続出力を混同しないことが欠かせません。

振幅値は限界確認に向き、実効値は継続的な負荷確認に向くという整理がわかりやすいでしょう。

電力計算に用いる実効値

抵抗負荷における電力は、電圧の実効値と電流の実効値を使って求めます。

直流回路と同じように、電力は電圧と電流の積として扱えます。

ただし交流回路でコイルやコンデンサが含まれる場合は、電圧と電流の位相差にも注意が必要です。

有効電力は、実効電圧、実効電流、力率を掛け合わせて計算します。

最大値同士を掛けても、その結果をそのまま有効電力として扱うことはできません。

正弦波で電圧と電流が同相なら、最大値同士の積を2で割ると有効電力になります。

しかし実務では、電力計算には実効値を使うと覚えておくほうが安全です。

波形ごとに異なる換算係数

続いては波形ごとに異なる換算係数を確認していきます。

正弦波の換算係数

正弦波は、実効値と最大値の関係を学ぶうえで最も基本となる波形です。

実効値は最大値の約0.707倍であり、最大値は実効値の約1.414倍になります。

0.707は1を√2で割った値で、1.414は√2そのものです。

商用電源、発電機の出力、理想的な交流信号では正弦波を前提にすることが多くあります。

ただし、インバーターやスイッチング電源の出力は、完全な正弦波から外れることもあります。

波形の歪みが大きい場合、√2による換算だけで判断すると誤差が生じる可能性があります。

波形の形を把握してから公式を選ぶ姿勢が大切です。

矩形波と三角波の違い

矩形波は、一定の値を保った後に急に極性が切り替わる波形です。

理想的な対称矩形波では、波形が最大値の大きさを保つ時間が長いため、実効値は最大値と同じになります。

つまり矩形波では、正弦波のように√2で割る必要がありません。

三角波は、最大値と最小値の間を直線的に変化する波形です。

対称三角波の実効値は、最大値を√3で割った値になります。

波形	実効値の求め方	最大値から見た実効値
正弦波	最大値 ÷ √2	約0.707倍
矩形波	最大値と同じ	1倍
三角波	最大値 ÷ √3	約0.577倍

同じ最大値10Vでも、正弦波、矩形波、三角波では実効値が異なります。

そのため、波形が異なる信号を比較するときは、振幅値だけでなく実効値も確認する必要があります。

√2は正弦波専用の係数という理解が、誤った換算を避ける近道です。

歪み波と高調波の影響

現実の交流波形には、理想的な正弦波ではない歪みが含まれる場合があります。

高調波を含む電流、整流回路の電流、調光器によって切り取られた電圧などが代表例です。

このような波形では、最大値から√2で割っても正しい実効値にならないことがあります。

波形の実効値は、本来は各瞬間の値を二乗して平均し、その平方根を取ることで定義されます。

複雑な波形では、計算ソフトや真の実効値対応の測定器を利用する方法が実用的です。

高調波が多い環境では、配線や変圧器の発熱が予想より大きくなることもあります。

設備の保守や電源品質の確認では、実効値だけでなく波形の状態にも目を向けることが重要です。

測定器と実効値表示の注意点

続いては測定器と実効値表示の注意点を確認していきます。

テスターの平均値方式と真の実効値方式

デジタルマルチメーターには、平均値方式の製品と真の実効値方式の製品があります。

平均値方式は、整流した波形の平均値を測り、それを正弦波であると仮定して実効値へ換算します。

正弦波を測る場合には実用的な精度を得やすい一方、歪んだ波形では表示誤差が大きくなることがあります。

真の実効値方式は、波形の形に左右されにくく、実効値の定義に近い測定を行える方式です。

インバーター機器、スイッチング電源、LED照明、可変速モーターなどを測るなら、真の実効値対応の機種が安心でしょう。

ただし真の実効値対応であっても、対応周波数帯域や許容クレストファクターには限界があります。

測定対象の周波数と波形条件が、測定器の仕様範囲に入っているか確認してください。

オシロスコープでの波形確認

オシロスコープを使うと、電圧の最大値、ピークツーピーク値、周期、周波数、歪みを視覚的に確認できます。

波形の形を見れば、正弦波として√2換算してよいかを判断しやすくなります。

画面上の自動測定値には、Vmax、Vrms、Vppなどが表示されることがあります。

必要な値を選ぶ際は、測定項目の略号を見間違えないよう注意しましょう。

プローブの倍率設定が本体側と一致していないと、電圧表示が10倍ずれることもあります。

交流電源を測定する場合は、入力定格、接地方法、差動プローブの必要性にも配慮が必要です。

商用電源の測定には感電や短絡の危険があるため、測定器の安全規格と最大入力電圧を必ず確認してください。

クレストファクターの考え方

クレストファクターは、最大値を実効値で割った値です。

正弦波のクレストファクターは√2で、約1.414になります。

矩形波では最大値と実効値が同じなので、クレストファクターは1です。

短時間だけ鋭く大きなピークが出る波形では、クレストファクターが大きくなります。

測定器には、正確に測れるクレストファクターの上限が定められていることがあります。

実効値が測定範囲内でも、最大値が大きすぎれば正確に測定できない場合があります。

波形のピークが高い回路を扱うときは、実効値表示だけに頼らない姿勢が必要です。

実効値と最大値の計算例

続いては実効値と最大値の計算例を確認していきます。

家庭用100V交流の計算

実効値100Vの正弦波交流について、最大値とピークツーピーク値を求めてみましょう。

まず最大値は、100に√2を掛けて約141.4Vです。

次にピークツーピーク値は、最大値の2倍なので約282.8Vになります。

この結果から、100V交流が瞬間的にはプラス側とマイナス側へ大きく振れていることがわかります。

整流回路ではこの最大値付近が関係するため、コンデンサの定格電圧を選ぶ際にも参考になります。

ただし実際の商用電圧は変動するため、設計では計算結果より十分に高い耐圧を選ぶことが一般的です。

実効値200Vと最大値283Vの計算

実効値200Vの正弦波では、最大値は200×1.414で約282.8Vです。

四捨五入すると、約283Vと表せます。

反対に最大値283Vから実効値を求める場合は、283÷1.414で約200.1Vになります。

端数は√2をどこまで精密に扱うかで変わります。

一般的な概算では1.41または1.414を使い、精度が必要な計算では電卓の√機能を使うとよいでしょう。

200V回路の整流後電圧は、無負荷時に想定より高くなることがあります。

定格電圧と最大電圧は別の数値として扱うことが、部品破損の予防につながります。

電流と電力の計算

抵抗負荷に実効値10Aの正弦波電流が流れているとします。

この電流の最大値は、10×1.414で約14.14Aです。

抵抗が10Ωなら、消費電力は実効値を使って10×10×10で1000Wと求められます。

最大電流14.14Aを使う場合は、二乗した後に2で割る必要があります。

このように、実効値は交流電力を直流と同じ感覚で扱うための便利な基準です。

一方でヒューズの瞬時動作や半導体のピーク電流定格を検討する場合は、最大値や突入電流も確認しなければなりません。

実効値と最大値の関係のまとめ

実効値と最大値の関係について、最後にポイントを整理します。

正弦波では、実効値は最大値を√2で割った値です。

反対に最大値は、実効値に√2を掛けることで求められます。

家庭用100V交流の最大値は約141Vで、ピークツーピーク値は約283Vになります。

実効値は発熱や消費電力の計算に使われ、最大値や振幅値は部品の耐圧、波形の限界、瞬間的な負荷の確認に役立ちます。

正弦波以外では√2の公式をそのまま使えないため、矩形波、三角波、歪み波では波形に合った計算が必要です。

測定器の表示も、平均値方式か真の実効値方式かによって結果が変わることがあります。

実効値、最大値、ピークツーピーク値のどれを扱っているかを明確にすれば、交流回路の計算と測定をより正確に進められるでしょう。
