レイノルズ数とは？層流と乱流を分ける計算式の意味を解説！

レイノルズ数とは？層流と乱流を分ける計算式の意味を解説！

水道管の中を流れる水、川の流れ、飛行機の翼の周りの空気など、流体の動きには滑らかな状態と不規則に乱れる状態があります。その違いを数値で考えるために使われる代表的な指標がレイノルズ数です。

レイノルズ数を理解すると、なぜ細い管では水が整然と流れやすいのか、なぜ流速を上げると抵抗や騒音が増えやすいのかを説明できます。式そのものはシンプルですが、流れの条件や境界の影響を合わせて考えることが大切です。

この記事では、レイノルズ数の定義、計算式、層流と乱流の目安、実際の計算例を順番に解説します。配管設計や実験、日常にある流れを見るときの基礎として役立ててください。

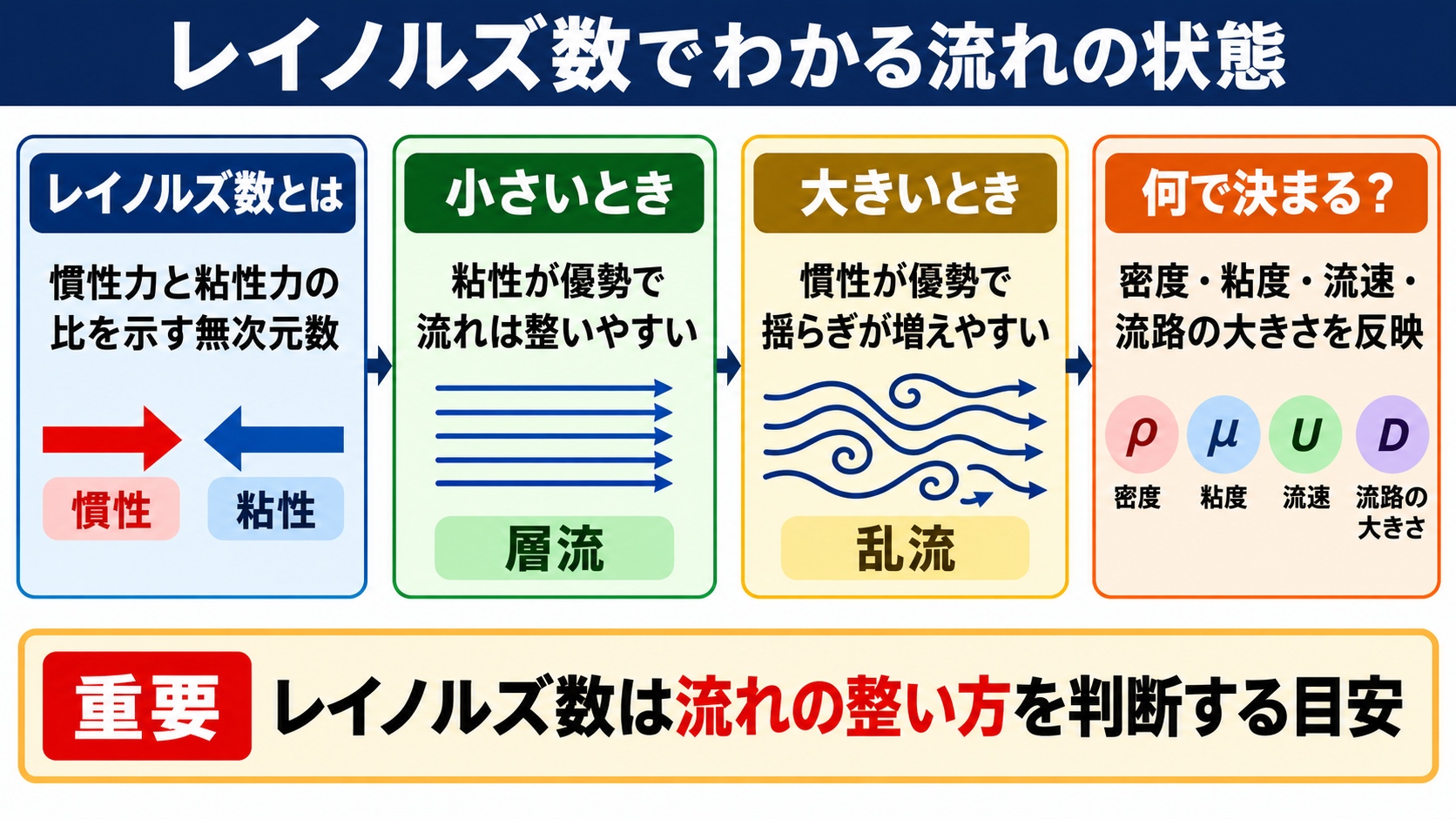

レイノルズ数の意味と流れの状態

それではまずレイノルズ数の意味と流れの状態について解説していきます。

慣性力と粘性力の比

レイノルズ数は、流体が進もうとする慣性の作用と、流れの乱れを抑える粘性の作用の比を表す無次元数です。

流体が速く動くほど、そのままの向きへ進もうとする慣性の影響が強くなります。一方で、粘性は隣り合う流体の速度差を小さくし、流れをなめらかに保とうとします。

レイノルズ数が小さいときは粘性の影響が相対的に大きく、流れは整いやすくなります。水が細いストローをゆっくり通る場面を想像すると、流れの筋が大きく崩れにくい理由をイメージしやすいでしょう。

反対に、レイノルズ数が大きくなると慣性の影響が優勢になり、わずかな揺らぎが増幅されやすくなります。勢いよく蛇口をひねったときに水流が揺れたり空気を巻き込んだりする現象は、その代表例です。

レイノルズ数は長さを持たない無次元数なので、mmで測った小さな流路とm単位の大きな流路を比較する際にも使えます。ただし、数値だけで流れの見た目を完全に決められるわけではありません。

たとえば、水より粘度が高い油は、同じ管径と流速ならレイノルズ数が小さくなりやすい流体です。粘りのある液体ほど、流れの乱れが抑えられやすいと考えると理解しやすくなります。

層流と乱流の基本

層流は流体が層状に整って流れる状態であり、乱流は速度や向きが不規則に変動する状態です。

層流では、管の中心付近を流れる部分と壁際を流れる部分が大きく混ざり合わず、比較的規則正しい速度分布を保ちます。透明な管に色水を細く流し込むと、色の筋が保たれて見える状態が層流のわかりやすい例です。

乱流では、大小さまざまな渦が生じ、流体同士の混合が活発になります。そのため、色水を流し込むと筋がすぐ広がり、全体が混ざったように見えるでしょう。

乱流は必ず悪い現象というわけではありません。熱交換器では流体をよく混ぜて熱を伝えやすくするために、あえて乱流を利用する場合があります。

一方、配管で圧力損失を抑えたい場合や、精密な流量測定をしたい場合には、強い乱流が望ましくないこともあります。目的に応じて、整った流れと混ざりやすい流れを使い分ける視点が必要です。

実際の流れには、層流から乱流へ移り変わる遷移領域もあります。遷移領域では小さな振動、管の粗さ、入口の形状などによって状態が変わりやすくなります。

管内流れで使う代表的な判定目安

円管内の流れでは、レイノルズ数がおよそ2300未満なら層流、4000を超えると乱流の目安として扱われます。

この目安は、十分に発達した流れが滑らかな円管を通る条件で広く用いられます。2300から4000程度の範囲は遷移領域であり、層流か乱流かを数値だけで断定しにくい領域です。

管の入口直後では速度分布がまだ整っていないため、同じレイノルズ数でも流れ方が変わることがあります。曲がり管、継ぎ手、バルブの近くでは渦や偏りが発生しやすい点にも注意が必要です。

レイノルズ数の目安	流れの状態	主な特徴	扱う際の注意
2300未満	層流	流れが比較的整う	入口部では発達途中の場合がある
2300以上4000以下	遷移領域	乱れの発生条件に敏感	振動や粗さの影響を受けやすい
4000超	乱流	混合と渦が活発	圧力損失の増加を確認する

この区分は、水でも空気でも考え方の基礎として使えます。ただし、開水路、非円形流路、回転する流体などでは、別の代表長さや判定方法を用いることがあります。

数値を見てすぐに流れを決めつけず、対象の形状と測定条件を確認する姿勢が重要です。特に設計や安全性の判断では、利用する分野の基準書を参照しましょう。

計算式と各記号の単位

続いては計算式と各記号の単位を確認していきます。

基本式と代表長さ

レイノルズ数は、密度、流速、代表長さを掛け、粘性係数で割って求めます。

一般的な計算式は、Re ＝ ρVD ÷ μです。Reはレイノルズ数、ρは密度、Vは平均流速、Dは代表長さ、μは粘性係数を表します。

円管内の流れでは、代表長さとして内径を使います。管が太くなるほど流体の慣性が目立ちやすくなるため、同じ流体と流速でも内径によってReは変化します。

粘性係数の代わりに、動粘度νを使う式もよく利用されます。この場合はRe ＝ VD ÷ νとなり、νの単位はm2毎sです。

どちらの式でも、長さと速度の単位をそろえることが計算の第一歩です。管径をmmのまま代入すると、1000倍のずれにつながるため、mへ換算してから扱います。

平均流速と流量の関係

管内のレイノルズ数に使うVは、管断面全体で平均した流速です。

流体は管壁でほぼ止まり、中心部ほど速く流れるため、断面内の速度は一様ではありません。それでも実用計算では、流量を断面積で割った平均流速を用いることで流れの状態を評価できます。

円管の断面積は、内径Dを使ってπD2 ÷ 4で求めます。体積流量Qを断面積Aで割れば、平均流速V ＝ Q ÷ Aになります。

たとえば、流量だけをL毎minで把握している場合は、m3毎sへの換算が必要です。1 Lは0.001 m3であり、1 minは60 sなので、単位変換を省略すると正しいReを出せません。

ポンプの仕様書に書かれた流量と、配管の実際の内径がわかれば、平均流速は求められます。呼び径と実内径は一致しない場合があるため、配管表などで内径を確認すると安心です。

粘性係数と温度の影響

液体の粘性係数は温度によって変わるため、レイノルズ数を求める際は流体温度をそろえる必要があります。

水は温度が上がると粘度が下がり、同じ管と流量でもレイノルズ数が大きくなります。冷たい水より温かい水のほうが流れが乱れやすい方向へ変わるのは、粘性による抑制が弱まるためです。

油では温度による粘度変化が水より大きい場合も珍しくありません。冬場と夏場でポンプの負荷や圧力損失が変わる設備では、温度条件を無視しないことが欠かせません。

変化する条件	レイノルズ数への影響	流れへの傾向	確認したい項目
流速が上がる	大きくなる	乱流に近づきやすい	流量、ポンプ運転条件
管内径が大きくなる	大きくなる	慣性の影響が増える	実際の内径
密度が大きくなる	大きくなる	慣性の影響が増える	流体の種類、温度
粘性係数が大きくなる	小さくなる	層流に近づきやすい	温度、粘度表

気体でも温度や圧力によって密度と粘性の値が変わります。圧縮空気や高温の排気を扱う場合には、常温常圧の物性値をそのまま使わないようにしましょう。

物性値は計算の土台です。測定時の温度に近い信頼できる資料の値を選ぶことで、結果の意味を正しく判断できます。

水が円管を流れる計算例

続いては水が円管を流れる計算例を確認していきます。

流量から求める計算手順

流量、管内径、水の物性値を順に整理すれば、レイノルズ数は途中式を追って計算できます。

ここでは、20℃付近の水が内径20 mmの円管を毎分6 Lで流れる例を考えます。水の密度を998 kg毎m3、粘性係数を1.00×10のマイナス3乗 Pa sとして計算します。

まず管内径20 mmを0.020 mへ、流量6 L毎minを0.0001 m3毎sへ換算します。次に断面積を求め、流量を断面積で割って平均流速を出します。

計算結果は約6350であり、円管内流れの一般的な目安では乱流の範囲に入ります。したがって、この条件では圧力損失を計算する際にも乱流を前提とした考え方が必要になります。

途中で使う断面積は内径の2乗に比例します。内径を外径で誤って計算すると流速が変わり、最終的なReも大きくずれるので注意してください。

計算結果の読み取り方

計算したレイノルズ数は、流れの状態を推定し、次に使う圧力損失や熱移動の式を選ぶ手がかりになります。

先ほどの約6350という値は4000を超えるため、乱流として扱い始める目安を満たします。ただし、乱流だからといって管内のあらゆる場所で同じ強さの渦があるとは限りません。

管の入口近くでは速度分布が発達しておらず、曲がりの後では二次流れが起こる場合があります。そのため、長い直管部で得られる代表的な判定と、装置の局所的な流れを分けて考える必要があります。

設計ではReの後に、摩擦係数やヌセルト数などを求めることがあります。これらの式には適用できるReの範囲が定められているものもあるため、式の出典にある条件を確認しましょう。

同じ流量でも管径を小さくすると、断面積が減って平均流速は増えます。その結果、Reが増える一方で圧力損失も増えやすくなるため、配管径の選定では両方を見ることが大切です。

流れの比較と実務での注意点

続いては流れの比較と実務での注意点を確認していきます。

層流と乱流の性質の比較

層流と乱流の違いは、流れの見た目だけでなく、混合、圧力損失、熱の伝わり方にも現れます。

層流は流体が整然と動くため、異なる温度や濃度の流体が横方向へ混ざる速度は比較的遅くなります。薬液を静かに送る細いチューブでは、この性質が流量制御の安定性に関わります。

乱流は渦による混合が起こるため、熱や物質を運ぶ働きが高まりやすい状態です。ラジエーターや攪拌を伴う装置では、この特徴を活用して効率を上げる場合があります。

比較項目	層流	乱流
流れの動き	層が比較的保たれる	不規則な変動と渦が生じる
流体の混合	遅い傾向	速い傾向
圧力損失	条件により比較的小さい	増えやすい
熱伝達	低くなりやすい	高くなりやすい
速度の変動	比較的小さい	大きくなりやすい
代表的な場面	微小流路、粘性の高い液体	送風、配管、熱交換器

圧力損失は、同じReであっても管の粗さや長さ、流路形状で変わります。表は性質の傾向を比べるためのものであり、個別設備の数値を直接決めるものではありません。

層流と乱流を優劣で見るのではなく、混合を促したいか、抵抗を抑えたいかという目的で考えると判断しやすくなります。

判定時に見落としやすい条件

レイノルズ数の計算では、代表長さ、物性値の温度条件、平均流速の取り方をそろえることが重要です。

非円形ダクトでは、円管の内径をそのまま使えません。一般には、水力直径という代表長さを使って流路の形状を反映します。

水力直径は、流路断面積を濡れ縁長さで整理した値です。矩形ダクトや環状流路では、使用する相関式に指定された代表長さを選ぶ必要があります。

また、流量計が示す値には体積流量と質量流量があります。気体では温度や圧力で体積が大きく変わるため、標準状態の流量と実際の運転状態の流量を混同しないようにしましょう。

遷移領域の結果が出た場合は、層流用か乱流用の式を機械的に選ぶのは危険です。装置の振動、流入条件、表面粗さを考え、必要なら安全側の評価や試験を行ってください。

レイノルズ数の意味と計算のまとめ

レイノルズ数は、流体の慣性力と粘性力の比を表し、層流と乱流を考える基本となる無次元数です。円管内では、2300未満を層流、4000超を乱流の目安として扱います。

計算には、密度、平均流速、代表長さ、粘性係数を使います。円管であれば代表長さは内径であり、流量から平均流速を求めて式に代入します。

単位をm、s、kgにそろえることは、正しい結果を得るための基本です。特にmm、L毎min、温度によって変わる粘度をそのまま扱わないよう注意しましょう。

層流は整った流れ、乱流は混合が活発な流れという特徴を持ちます。どちらが適しているかは、圧力損失、熱伝達、流量の安定性など、装置に求める目的によって変わります。

レイノルズ数は流れを理解する入口であり、配管の粗さや入口形状まで単独で決める数値ではありません。計算結果を使うときは、適用する式の条件や実際の流路形状も確認してください。

まずは身近な配管や送風の条件を一つ選び、流量と内径からレイノルズ数を計算してみると、流れの見え方が変わってくるでしょう。
