近接センサーとは？仕組み・原理・用途をわかりやすく解説！

近接センサーとは？仕組み・原理・用途をわかりやすく解説！

近接センサーは、対象物に触れずに接近や存在を検出できるセンサーです。

工場の自動化設備から自動ドア、スマートフォン、駐車支援装置まで幅広く使われており、身近な機器を安全かつ効率的に動かす役割を担っています。

ただし、近接センサーには複数の種類があり、検出できる材質、検出距離、周囲環境への強さは方式によって異なります。

本記事では、近接センサーの基本的な仕組み、代表的な原理、選び方、実際の用途を順番に解説します。

近接センサーの意味と基本的な役割

それではまず、近接センサーの意味と役割について解説していきます。

非接触で対象物を検出する機器

近接センサーとは、物体がセンサーの検出範囲に近づいたことを電気信号として出力する機器です。

人がボタンを押す、部品がレバーに当たるといった物理的な接触を待たず、対象物の存在を検知できる点が大きな特徴です。

検出した結果は、ONとOFFの信号としてPLC、リレー、表示灯、モーター制御装置などへ送られます。

たとえば搬送ラインでは、部品が指定位置まで届いた時点を近接センサーが検知し、ベルトコンベアを止めたり、次の工程へ部品を送ったりします。

接触による摩耗が起こりにくいため、繰り返し検出が必要な設備に向いています。

スイッチとの違い

一般的なリミットスイッチは、対象物がレバーやプランジャーに触れることで動作します。

これに対して近接センサーは、電磁界、光、超音波、静電容量などを利用して対象物を検出するため、原則として接触する必要がありません。

接触式のスイッチは構造がわかりやすく、強い衝撃にも対応しやすい場面があります。

一方で、近接センサーは高速な検出や衛生的な運用に適しており、食品工場、半導体製造、医療機器周辺などでも活用されています。

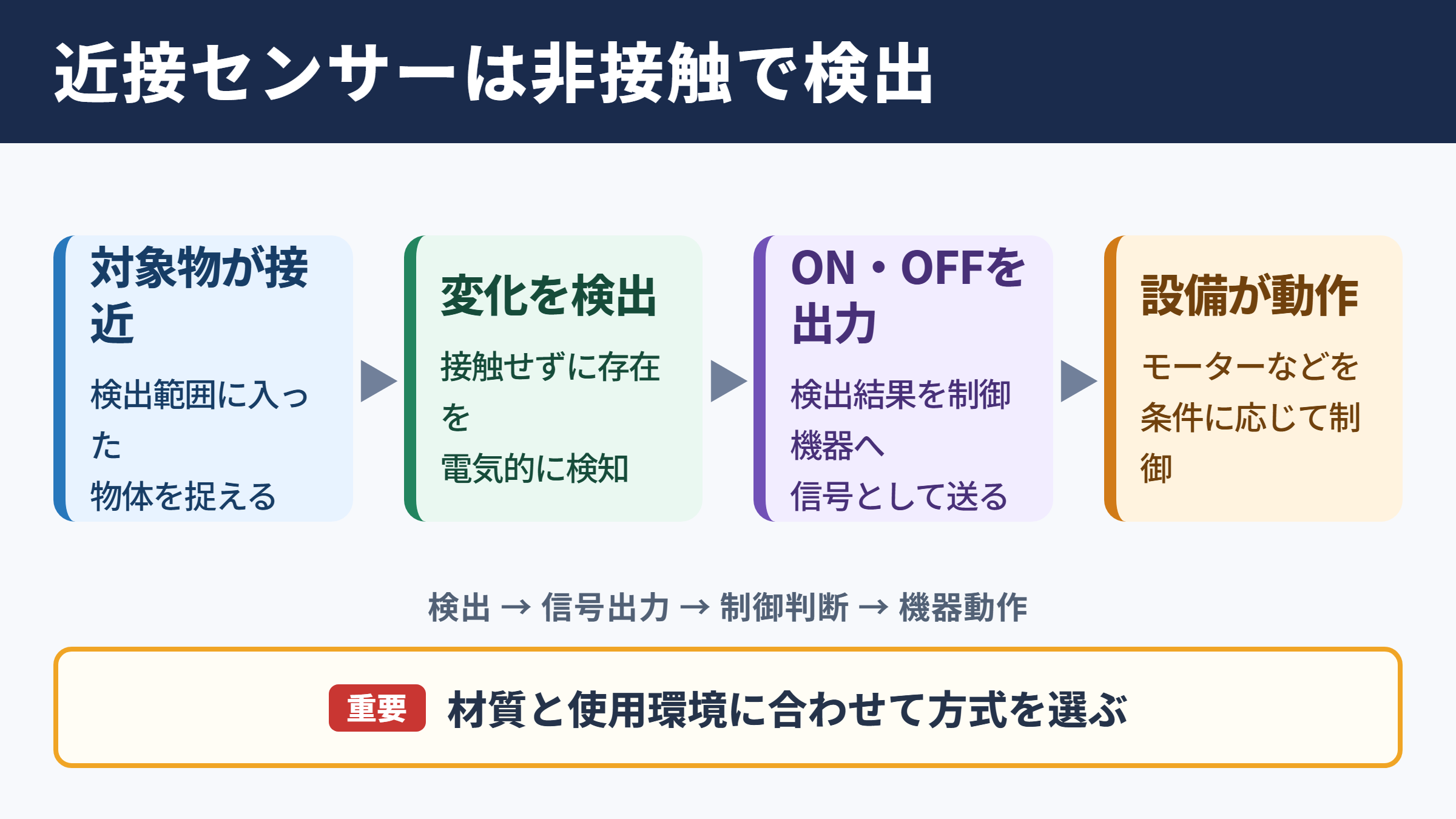

検出から制御までの流れ

近接センサーを使った制御は、検出、信号出力、制御判断、機器動作という流れで進みます。

センサーが対象物を検出すると、出力回路がONまたはOFFに切り替わります。

その信号をPLCやコントローラーが受け取り、設定された条件に応じてシリンダー、モーター、警報装置などを動かします。

単体では小さな部品でも、設備全体の安全性と生産性を左右する重要な存在といえるでしょう。

近接センサーの仕組みと検出原理

続いては、近接センサーが対象物を見つける仕組みを確認していきます。

誘導形における金属検出

誘導形近接センサーは、コイルが作る高周波の磁界を利用して金属を検出します。

検出面の近くに金属が近づくと、金属内部に渦電流が発生し、センサー側の発振状態が変化します。

この変化を回路が読み取り、対象物が存在すると判断する仕組みです。

鉄や鋼などの磁性金属は検出しやすく、アルミニウム、銅、真ちゅう、ステンレスなども検出できます。

ただし材質によって検出距離は変わるため、カタログ上の標準検出距離だけで判断しないことが大切です。

誘導形は金属検出に強く、油やほこりがある工場環境でも使いやすい方式です。

静電容量形における材質変化の検出

静電容量形近接センサーは、検出面の周囲に形成される電界の変化を利用します。

金属だけでなく、樹脂、ガラス、木材、紙、粉体、液体なども検出対象にできます。

容器の外側から液体の有無を確認したり、ホッパー内の粉末量を検出したりできることが代表的な用途です。

対象物の誘電率、水分量、容器の厚み、周囲の湿度などによって動作が変わる場合があるため、感度調整が必要になることもあります。

透明な液体や非金属材料を扱う場合には、静電容量形が有力な候補になります。

光電形と超音波形における距離検出

広い意味では、光や超音波で接近を検出するセンサーも近接検出の用途で選ばれます。

光電センサーは、投光部から出た光が対象物で反射する、または受光部との間の光を遮ることで対象物を検出します。

超音波センサーは音波を発射し、反射して戻るまでの時間から対象物までの距離を求める方式です。

透明体、液面、不規則な形状の物体などでは、光電形より超音波形が安定する場面もあります。

方式	主な検出対象	主な特徴	注意点
誘導形	金属	耐環境性が高く高速検出に対応	材質で検出距離が変化
静電容量形	金属、樹脂、液体、粉体	非金属も検出可能	湿度や付着物の影響を受けやすい
光電形	多くの物体	比較的長い距離を検出可能	色、光沢、透明度の影響
超音波形	液体、固体、透明体	色や透明度の影響を受けにくい	風、温度、対象面の角度に注意

近接センサーの種類と検出方式

続いては、用途ごとに選ばれる近接センサーの種類を確認していきます。

シールド形と非シールド形の構造

誘導形近接センサーには、シールド形と非シールド形があります。

シールド形は検出面の横方向への磁界の広がりを抑えた構造で、金属へ埋め込んで設置しやすい点が特徴です。

装置の金属フレームや治具の近くに取り付ける場合でも、周囲金属の影響を抑えやすくなります。

非シールド形は検出面の前方だけでなく横方向にも磁界が広がるため、同じ外形なら検出距離を長く取りやすい傾向があります。

ただし、取付部の周囲に十分な空間が必要です。

円柱形と角形の外観

近接センサーの外観には、ねじで固定しやすい円柱形と、狭い場所へ取り付けやすい角形があります。

円柱形ではM8、M12、M18、M30などのサイズがよく使われます。

数字が大きいほど本体が大きくなる傾向があり、一般に検出距離も確保しやすくなります。

角形は搬送設備の側面、ロボットハンド周辺、薄型の治具などに適しています。

外形だけで決めるのではなく、配線の取り回し、保護等級、交換作業のしやすさまで考えると失敗しにくくなります。

直流二線式と三線式の出力

直流近接センサーには、二線式と三線式があります。

二線式は配線数を減らせるため、既存設備の配線を簡略化したい場合に便利です。

ただし、OFF時にもわずかな漏れ電流が流れることがあり、接続する負荷によっては誤動作対策が必要になります。

三線式は電源線と出力線が分かれており、PLC入力への接続で多く採用されます。

NPN出力とPNP出力の違いも確認が必要です。

センサー本体の種類だけでなく、制御盤側の入力方式との適合確認が欠かせません。

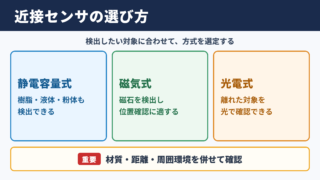

近接センサーの選定ポイント

続いては、近接センサーを選ぶ際に確認したい項目を確認していきます。

検出対象物の材質と形状

最初に確認したいのは、何を検出するのかという点です。

鉄製部品の有無を確認するなら誘導形、樹脂容器内の液体を検出するなら静電容量形が候補になります。

検出対象が小さい、穴あき形状である、薄板である場合は、標準条件より検出距離が短くなることがあります。

金属の材質による影響も見逃せません。

一般に鉄を基準とした検出距離に対し、ステンレスやアルミニウムでは補正係数を考慮する必要があります。

検出距離と設置余裕

検出距離は、センサーから対象物までの距離です。

ぎりぎりの位置で使うと、振動、温度変化、取付誤差、対象物のばらつきにより検出が不安定になるおそれがあります。

実用上は、定格検出距離に対して余裕を持たせた設定が必要です。

対象物がセンサーへ近づくとONになり、離れるとOFFになる距離には差があります。

この差は応差やヒステリシスと呼ばれ、チャタリングを防ぐために設けられています。

環境条件と保護性能

工場では、切削油、水、洗浄液、粉じん、蒸気、振動、電磁ノイズなどがセンサーの動作に影響します。

水がかかる場所ではIP67などの保護等級を確認し、洗浄工程では薬品への耐性も検討しましょう。

溶接機やインバーターの近くでは、ノイズ耐性や配線方法が重要になります。

ケーブルを動力線と長距離で並走させない、シールド線を適切に接地するなどの対策も有効です。

検出方式の選択と同じくらい、設置環境への適合性が長期安定稼働を左右します。

確認項目	確認内容	選定時の考え方
対象物	材質、形状、表面状態	金属以外なら静電容量形や光電形も検討
検出距離	対象物との最短距離と最長距離	定格値だけでなく余裕を確保
取付方法	埋込、突出、金属周囲の有無	シールド形と非シールド形を使い分け
出力形式	NPN、PNP、二線式、三線式	PLCと負荷の仕様に合わせる
環境	水、油、温度、粉じん、ノイズ	保護等級と耐環境性を確認

近接センサーの主な用途と活用例

続いては、近接センサーが使われる代表的な場面を確認していきます。

製造ラインにおける位置決めと部品検出

製造ラインでは、ワークの通過確認、部品の有無確認、金型の位置検出、シリンダーの終端確認などに近接センサーが使われます。

金属部品が治具に正しくセットされたかを確認し、不足や位置ずれがあれば次工程を停止させる仕組みも一般的です。

加工機では、可動部が規定位置に到達したことを検出して、原点復帰や安全インターロックに利用します。

自動化設備では、近接センサーの信号が次の動作を始める判断材料になります。

自動車と物流設備における検出

自動車では、ドア開閉の状態確認、シート位置、ギア位置、駐車支援、部品の組付け確認などに検出技術が利用されています。

物流倉庫では、コンベア上の荷物の通過検知、パレット位置の確認、自動搬送車の位置把握などに活用されます。

荷物の素材や形状が多様な場合は、金属専用の誘導形ではなく、光電形や超音波形が選ばれることもあります。

検出ミスは誤仕分けや搬送停止につながるため、センサー方式と取付位置を実機で検証することが重要です。

生活設備と家電における活用

近接検出の技術は、工場だけのものではありません。

自動ドアは人の接近を検出して扉を開き、タッチレス水栓は手をかざす動きを検出して吐水します。

スマートフォンでは、通話中に顔が近づいたことを検知して画面を消灯させ、誤操作や消費電力を抑える仕組みがあります。

ロボット掃除機、エレベーター、駐車場の車両検知なども、近接センサーや距離センサーの活用例です。

近接センサーの設置とトラブル対策

続いては、設置時の注意点とよくあるトラブルを確認していきます。

金属周囲への取付時の注意

非シールド形の誘導形近接センサーは、周囲の金属から影響を受けることがあります。

取付金具や装置フレームが検出面の近くにあると、検出距離が変わったり、常時ONに近い状態になったりする場合があります。

取扱説明書や仕様書に記載された周囲金属との離隔距離を守ることが必要です。

狭い金属部へ取り付ける必要があるなら、シールド形を選ぶと設計しやすくなります。

誤動作を防ぐ配線と電源

近接センサーの誤動作には、電源電圧の変動、ノイズ、配線ミス、負荷の不適合などが関係します。

センサーの定格電圧を確認し、安定したDC電源を使用しましょう。

誘導負荷を駆動するリレーやソレノイドの近くでは、逆起電力対策やサージ吸収対策が必要になることがあります。

配線を延長する場合は、許容ケーブル長や電圧降下も確認してください。

NPNとPNPの配線を取り違えると、検出そのものは正常でも制御側で信号を読めないことがあります。

検出不良時の確認手順

近接センサーが反応しない場合は、対象物、設置距離、電源、出力、周辺環境の順で確認すると原因を絞り込みやすくなります。

まず表示灯の状態を見て、センサー自体が対象物を検出しているかを確認します。

表示灯が変化しないなら、対象物の材質や距離、感度設定、取付位置を見直します。

表示灯が変化するのに設備が動かない場合は、出力形式、PLC入力、配線断線、プログラム条件などを確認する流れです。

清掃、締付確認、感度確認を定期点検に組み込めば、突発停止の予防につながります。

近接センサーの理解と選定のまとめ

近接センサーは、対象物へ触れずに接近や存在を検出し、設備の自動運転、安全対策、品質管理を支える重要な機器です。

金属の検出には誘導形、液体や樹脂などの検出には静電容量形、距離のある対象物や多様なワークには光電形や超音波形といった使い分けが基本になります。

選定では、検出対象の材質、形状、検出距離、取付方法、出力形式、保護等級を総合的に確認しましょう。

定格検出距離だけで決めず、実際のワークと現場環境で余裕を持って検証することが、安定した検出への近道です。

用途に合う近接センサーを選べば、設備の停止リスクを抑えながら、より安全で効率的な運用を目指せます。
