放電加工で精密加工を行うには？特徴やメリットも！（微細加工：公差：仕上げ精度など）

放電加工は、電気的な放電によって金属を少しずつ除去する加工方法です。

切削工具を直接押し当てないため、硬い材料や複雑な形状にも対応しやすく、金型、医療部品、半導体関連部品などの精密加工で活用されています。

一方で、高い精度を得るには機械を導入するだけでは足りません。

加工方式の選定、電極の設計、放電条件、加工液の管理、測定方法までを一体で考えることが重要です。

本記事では、放電加工で微細加工や高精度仕上げを実現するための考え方を、メリットと注意点を交えながら解説します。

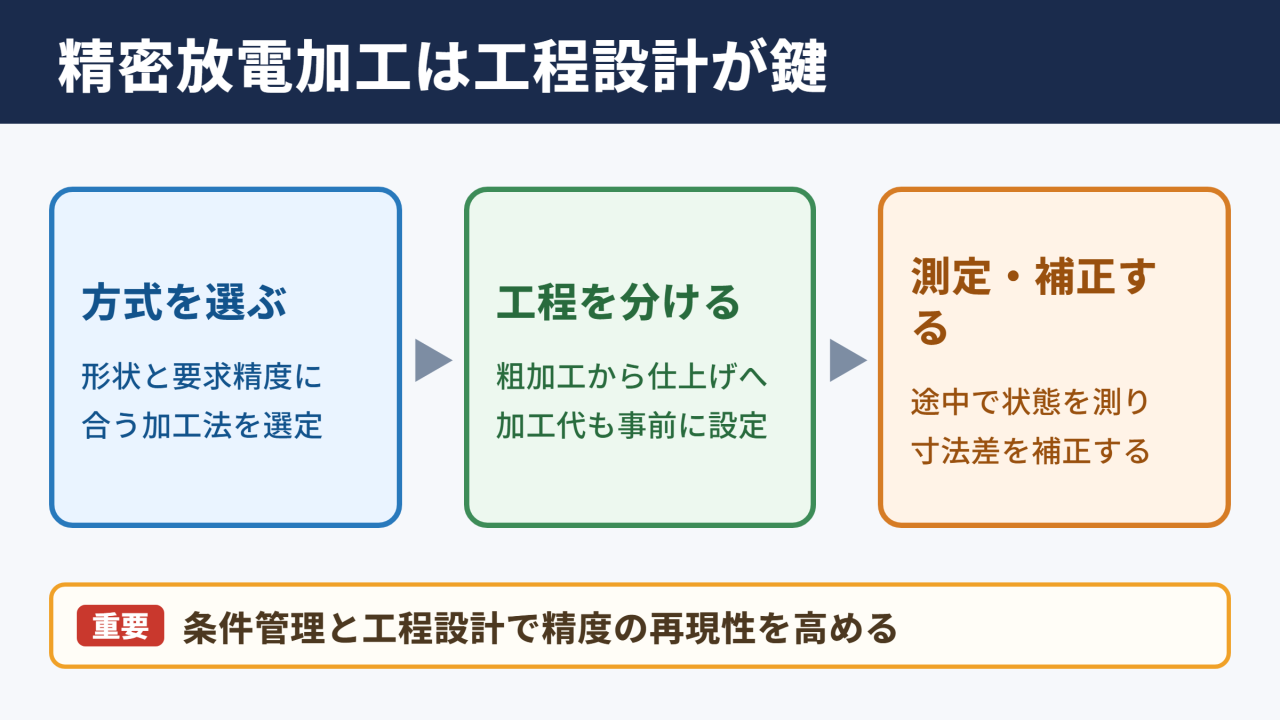

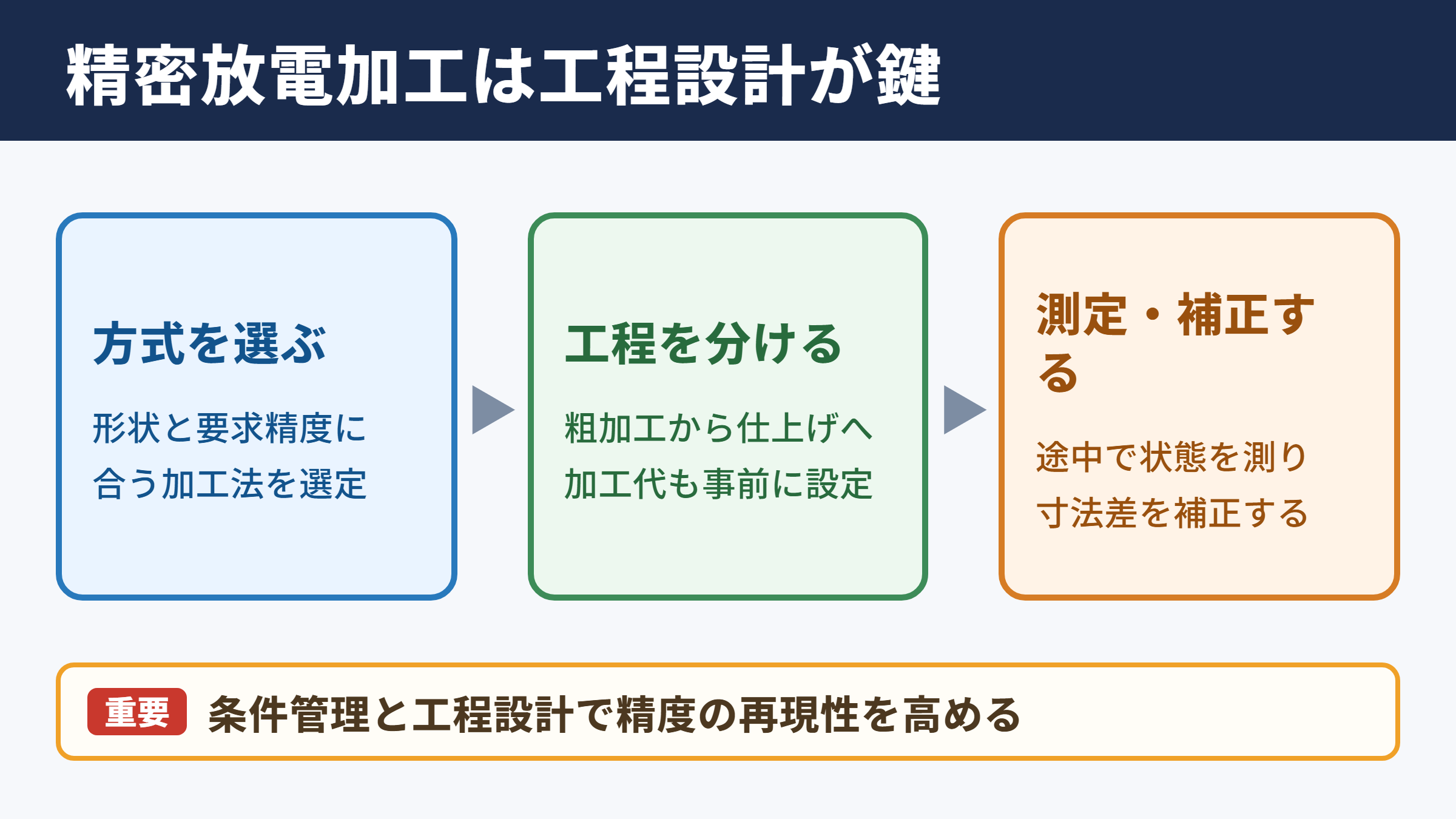

放電加工で精密加工を行う結論は条件管理と工程設計です

それではまず、放電加工で精密加工を実現するための結論について解説していきます。

加工目的に合う放電加工の種類を選ぶ

精密加工の出発点は、形状と要求精度に適した加工方式を選ぶことです。

ワイヤー放電加工は輪郭形状や貫通形状に向き、形彫り放電加工はキャビティ、リブ、深い溝、複雑な三次元形状に適しています。

穴あけ放電加工は、微細穴や長さに対して直径が小さい穴の加工で強みを発揮します。

例えば、数十ミクロン単位の穴径を求める場合には、一般的な切削加工よりも微細放電加工のほうが安定しやすい場面があります。

ただし、どの方式でも万能ではありません。

加工精度、公差、表面粗さ、加工時間、材料特性を同時に整理することが、後工程での手戻りを抑える近道です。

粗加工と仕上げ加工を分けて考える

高精度を狙う場合、荒取りから最終仕上げまでを一つの条件で済ませることはおすすめできません。

粗加工では比較的大きな放電エネルギーを用い、加工速度を確保しながら必要な除去量を進めます。

その後、仕上げ加工では電流や放電時間を小さくし、放電痕を細かくして形状誤差と表面粗さを整えます。

仕上げ工程を十分に確保すると、仕上げ精度の再現性が高まりやすくなります。

測定と補正を加工工程の一部にする

放電加工では、加工後に一度だけ測定するのではなく、途中で状態を確認しながら補正する考え方が欠かせません。

電極消耗、ワイヤーのたわみ、熱影響、加工液の状態によって、狙った寸法との差が変化するためです。

三次元測定機、画像測定機、真円度測定機、粗さ測定機などを目的に応じて使い分けると、寸法以外の品質も把握できます。

放電加工の特徴を理解すると精度を設計しやすくなります

続いては、放電加工の基本的な特徴を確認していきます。

非接触で材料を除去する加工方法です

放電加工は、電極と工作物の間に放電を発生させ、その熱エネルギーで材料を溶融、蒸発させながら除去します。

工具が材料を機械的に切り込む切削加工とは異なり、加工時の大きな切削抵抗が発生しにくい点が特徴です。

薄肉部品や細い形状でも、力による変形を抑えながら加工できる可能性があります。

そのため、複雑な形状を持つ精密金型や微細部品との相性が良い加工法として知られています。

導電性がある材料に加工対象が限られます

放電を利用するため、基本的には導電性を持つ材料が対象です。

工具鋼、超硬合金、チタン合金、ステンレス鋼、銅合金などは代表的な加工対象になります。

一方で、一般的な樹脂、ガラス、セラミックなどは、そのままでは通常の放電加工が難しい場合があります。

材料の硬さよりも導電性の有無が大きな判断基準になるため、加工方法を検討する際には材質表記を必ず確認しましょう。

放電痕と熱影響を考慮する必要があります

放電加工の表面には、放電による微細な凹凸が残ります。

仕上げ条件を細かく設定するほど表面粗さは改善しやすいものの、その分だけ加工時間は長くなります。

また、加工面の最表層には熱の影響を受けた層が生じることがあります。

金型の寿命、摺動性、疲労強度が重要な部品では、加工後の研磨、ラップ加工、表面処理まで含めて検討することが大切です。

微細加工の精度を高める電極と加工条件の考え方

続いては、微細加工の品質を左右する電極と加工条件について確認していきます。

電極形状は完成形状よりも消耗を見込んで設計します

形彫り放電加工では、電極の形状が工作物へ転写されます。

しかし、加工中に電極も少しずつ消耗するため、完成形状をそのまま電極にすればよいとは限りません。

角部、細い凸部、深い部分では消耗の影響が大きくなりやすく、補正を考慮した電極設計が必要です。

微細加工ほど電極の寸法誤差が製品精度へ直結するため、電極加工の精度管理も重要になります。

電極材料は銅とグラファイトを使い分けます

電極材料には銅、グラファイト、銅タングステンなどが使われます。

銅は細部の加工や滑らかな仕上げを求める場面で選ばれやすく、グラファイトは加工速度や大型電極への対応でメリットがあります。

銅タングステンは摩耗しにくく、微細形状や高精度加工で有効になることがあります。

電極材料	主な特徴	向きやすい用途
銅	加工面を整えやすく細部を作りやすい	仕上げ加工、細かな形状
グラファイト	加工速度を確保しやすく大型化しやすい	荒加工、中仕上げ、大型金型
銅タングステン	消耗を抑えやすく剛性も期待できる	微細加工、硬質材、高精度部品

材料選定では、電極の製作性、粉じん対策、加工液との相性、コストも含めて判断するとよいでしょう。

放電条件は一度に大きく変えず段階的に詰めます

放電電流、パルス幅、休止時間、極性、サーボ条件は、加工速度と仕上げ精度の両方に影響します。

条件を大きく変更すると原因の切り分けが難しくなるため、試験加工では一項目ずつ調整する方法が有効です。

加工データを材料別、板厚別、電極別に記録しておくと、次回以降の立ち上げ時間も短縮できます。

公差と仕上げ精度を安定させる実務上のポイント

続いては、公差と仕上げ精度を安定させるための実務上のポイントを確認していきます。

熱変位を抑える加工環境を整えます

高精度加工では、室温の変化や機械の発熱によるわずかな伸び縮みも無視できません。

加工前に機械を十分に暖機し、急激な温度変化を避けることで、寸法のばらつきを抑えやすくなります。

特に長いワーク、大型金型、狭い公差が求められる部品では、加工時と測定時の温度差に注意が必要です。

ミクロン単位の公差を扱うなら、加工室の環境管理も品質管理の一部と考えるべきでしょう。

加工液の清浄度と流れを管理します

放電加工液は、絶縁性を保ち、加工くずを排出し、放電を安定させる役割を担います。

加工くずが十分に排出されないと、異常放電、短絡、加工面の荒れ、寸法誤差につながることがあります。

深い穴や狭い隙間では、フラッシングの方向や圧力を適切に設定することが重要です。

フィルター交換、液の抵抗値確認、ノズル位置の見直しを定期的に行うと、加工の安定性を維持しやすくなります。

角部と底面は誤差が出やすい箇所です

形彫り放電加工では、角部のだれ、隅部の形状、底面の平面度に注意が必要です。

ワイヤー放電加工でも、厚みのあるワークでは上下の形状差やコーナー部の誤差が課題になることがあります。

重要寸法の近くに無理な角や極端に細いリブがある場合は、放電加工の専門担当者と事前に形状を検討することが有効です。

放電加工で精密加工を行うメリットと注意点

続いては、放電加工を選ぶメリットと、事前に把握しておきたい注意点を確認していきます。

高硬度材でも複雑形状を加工しやすいことがメリットです

焼入れ後の工具鋼や超硬合金など、切削負荷が大きくなりやすい材料でも、導電性があれば加工対象にできます。

材料の硬さに左右されにくいため、熱処理後に仕上げ形状を作り込める点は大きな利点です。

深いリブ、細いスリット、複雑なキャビティ、微細穴など、一般的な工具では届きにくい形状にも対応しやすいでしょう。

切削抵抗が小さく薄肉部品にも対応しやすいです

放電加工は非接触加工のため、工具が押し込む力による変形を抑えやすい特徴があります。

薄い板材、細いピン、変形しやすい形状では、この特徴が品質確保につながります。

ただし、熱による影響がまったくないわけではありません。

薄肉部では加工順序やクランプ方法を慎重に決め、応力の偏りを避ける必要があります。

加工速度とコストのバランスを見極めます

放電加工は高精度な一方で、切削加工より時間がかかるケースがあります。

電極製作が必要な形彫り放電加工では、電極の設計、加工、測定、段取りにも工数が発生します。

比較項目	放電加工	切削加工
高硬度材への対応	導電性があれば対応しやすい	工具摩耗や負荷を考慮する
複雑な深い形状	電極形状で対応しやすい	工具の到達性に制約がある
加工速度	仕上げほど時間を要しやすい	条件によって高速加工が可能
表面状態	放電痕と熱影響を確認する	工具目やバリを管理する

精度が必要な部分だけに放電加工を使うと、コストと品質のバランスを取りやすくなります。

まとめ

放電加工で精密加工を成功させるには、加工方式、電極、放電条件、加工液、測定、補正を個別ではなく連続した工程として管理することが重要です。

微細加工では特に、電極消耗や放電の不安定さが寸法誤差へつながりやすいため、仕上げ工程を十分に確保しましょう。

公差を守るためには、加工後の測定だけでなく、加工前の設計と加工中の管理が重要です。

高硬度材、複雑形状、微細穴、狭い溝などで精度が求められる場合には、放電加工の特性を理解し、目的に合った条件と工程を組み立てることが品質向上につながります。
