磁気シールドは、周囲の磁場による誤作動や測定値の乱れを抑えるために欠かせない技術です。

なかでもパーマロイは高い透磁率を持つ合金素材として知られ、電子機器、医療機器、計測装置、音響機器などの幅広い分野で使われています。

ただし、パーマロイは単に金属板を設置すれば十分という素材ではありません。

材質の種類、板厚、形状、熱処理、継ぎ目の位置まで考慮してはじめて、必要な磁気シールド性能を引き出せます。

この記事では、パーマロイ磁気シールドの特徴や仕組み、透磁率との関係、設計時に確認したいポイントをわかりやすく解説します。

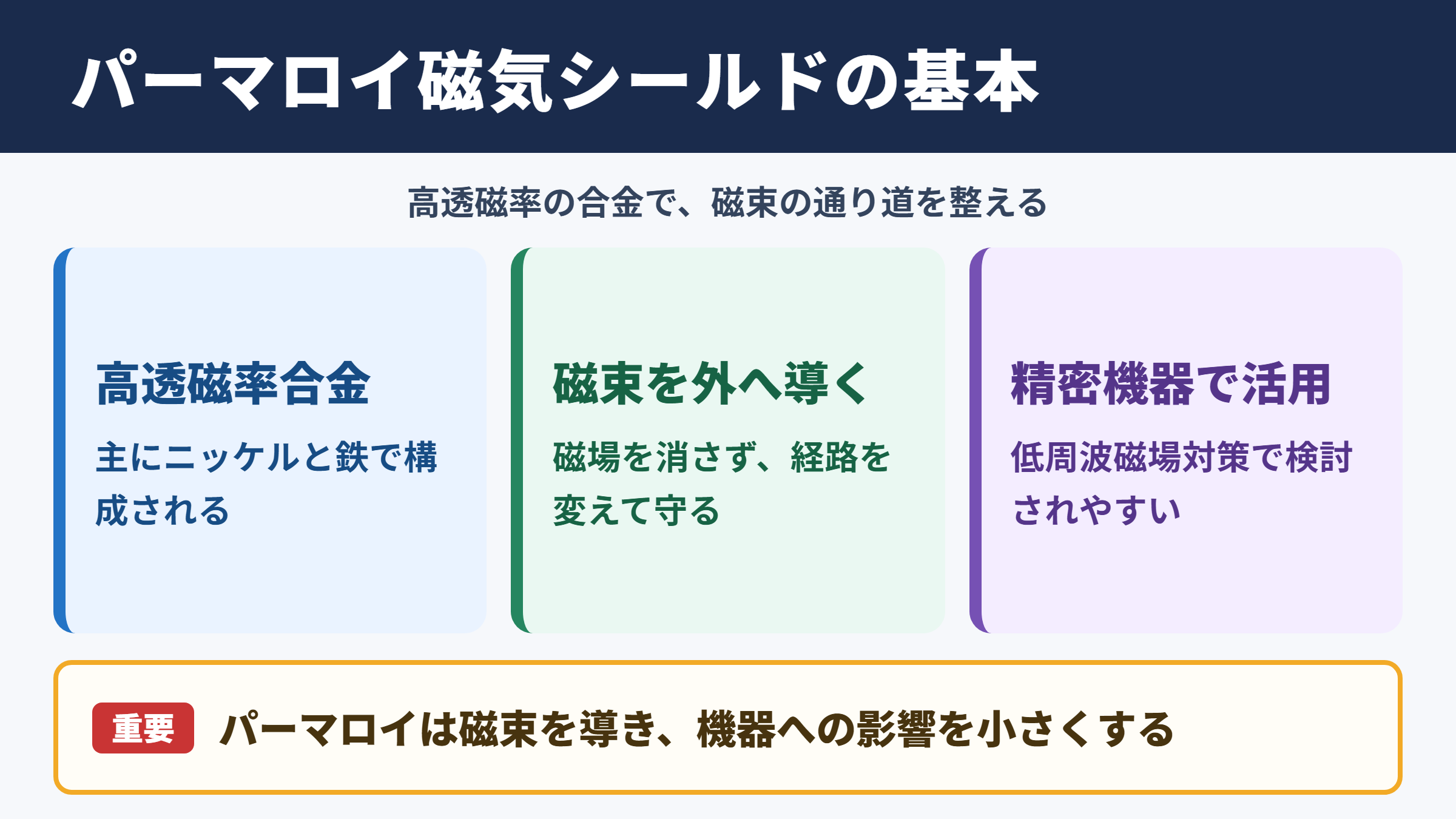

パーマロイ磁気シールドの基本知識

それではまず、パーマロイ磁気シールドの基本知識について解説していきます。

パーマロイの意味と主な成分

パーマロイとは、主にニッケルと鉄を組み合わせた高透磁率の軟磁性合金です。

一般にはニッケルの割合が高い合金を指すことが多く、用途に応じてモリブデンや銅などを加えた種類もあります。

軟磁性とは、外部から磁場が加わったときに磁化されやすく、磁場を取り除いた後には磁気を残しにくい性質のことです。

永久磁石のように磁力を維持する素材とは異なり、磁束を通しやすく制御しやすい点がパーマロイの大きな特徴です。

そのため、磁場を遮断するというよりも、磁束の流れる経路を外側へ導く素材として活用されます。

鉄板や一般的な鋼材でも磁気対策はできますが、微弱な磁場や低周波の磁場まで配慮する場合には、パーマロイが選ばれやすくなります。

磁気シールドに用いられる理由

電子回路や高感度センサーの周辺には、電源トランス、モーター、配線、地磁気など、さまざまな磁場の発生源があります。

これらの磁場が機器内部へ入り込むと、信号のノイズ、画像の乱れ、測定誤差、方位センサーのずれなどにつながる可能性があります。

パーマロイ製の磁気シールドは、外部磁場が通りやすい経路を作り、保護したい空間へ磁束が入り込みにくい状態を整えます。

特に低周波磁場や直流に近い磁場への対策で検討されることが多い素材です。

アルミニウムや銅は電磁波対策では有効ですが、低周波の磁場を扱う場面では、透磁率の高い材料を使う考え方が重要になります。

代表的な利用分野

パーマロイ磁気シールドは、精密さが求められる製品や設備で使われています。

たとえば、磁気センサー、ホール素子、フラックスゲートセンサー、電子顕微鏡、医療用計測機器、光電子増倍管などが代表例です。

音響分野では、マイクロホン、フォノイコライザー、トランス、アンプ内部の部品周辺で磁気ノイズを抑える目的があります。

工場では、検査装置や測定器、微小電流を扱う装置、位置検出機構などに使われることもあります。

身近な用途ではなくても、安定した測定や再現性の高い制御を支える素材として重要な役割を担っています。

利用分野	保護したい対象	主な磁場の影響
計測機器	高感度センサー	ゼロ点ずれや測定値の変動
医療機器	微弱信号を扱う回路	診断データへのノイズ混入
音響機器	トランスや増幅回路	ハムノイズや音質低下
研究設備	磁気計測装置	地磁気や外部機器による干渉
産業装置	検査用センサー	判定ばらつきや検出精度の低下

磁気シールドが働く仕組み

続いては、磁気シールドが働く仕組みを確認していきます。

磁束を引き込み逃がす考え方

磁気シールドを理解するうえで重要なのが、磁束という考え方です。

磁束は磁場の流れを表すイメージであり、透磁率が高い材料が近くにあると、そちらへ流れやすくなります。

パーマロイで箱、筒、カバーのような形を作ると、外部から来た磁束は内部空間よりもパーマロイの壁を通りやすくなります。

結果として、保護対象を置いた内側の磁場が弱まり、外乱の影響を受けにくくなる仕組みです。

これは防音材のように音を吸収する発想とは少し異なります。

パーマロイは磁場を受け止めるというより、磁束の通行ルートを優先的に作る素材と考えると理解しやすいでしょう。

透磁率と磁気シールド性能

透磁率とは、材料がどれだけ磁束を通しやすいかを示す性質です。

空気や真空の透磁率を基準にした相対透磁率が高いほど、一般に磁束を導く能力も高くなります。

パーマロイは一般的な鉄系材料よりも高い透磁率を持つものがあり、微弱な磁場に対応したい場面で効果を発揮します。

ただし、カタログ上の透磁率だけで性能を判断することはできません。

加工によるひずみ、折り曲げ、溶接、打痕、締結時の応力などが加わると、本来の磁気特性が低下する場合があります。

素材の数値が高くても、完成品の形状や処理方法によっては期待した遮蔽効果が得られないことがあります。

周波数による対策の違い

磁場対策では、対象となる周波数帯を確認することが欠かせません。

地磁気や直流成分、商用電源に由来する低周波磁場では、パーマロイのような高透磁率材料が有効な選択肢になります。

一方、高周波領域の電磁波では、導電性による渦電流を利用する銅、アルミニウム、電磁波シールド材なども重要になります。

周波数が上がるほど、単純に高透磁率材料だけを使えばよいとは限りません。

低周波用の磁気シールドと高周波用の電磁波シールドを重ねる、多層構造にするなど、発生源に合わせた設計が求められます。

対象となる外乱	検討しやすい材料	設計時の考え方
地磁気や直流磁場	パーマロイ	高透磁率で磁束を誘導する
商用周波数の磁場	パーマロイや電磁軟鉄	厚みと形状を含めて検討する
高周波ノイズ	銅やアルミニウム	導電性と接地方法を考慮する
広い周波数帯	複合材や多層構造	材料ごとの役割を分ける

パーマロイ合金の種類と素材選定

続いては、パーマロイ合金の種類と素材選定を確認していきます。

ニッケル含有量による性質

パーマロイには複数の組成があり、ニッケル含有量や添加元素によって磁気特性と加工性が変わります。

高ニッケル系の合金は、高い透磁率を求める用途に向きやすい一方で、加工後の熱処理条件が性能に大きく影響します。

ニッケル比率が異なる合金では、飽和磁束密度、保磁力、機械的な強さ、材料コストも変化します。

必要以上に高性能なグレードを採用すると、材料費や加工費が増える可能性があります。

反対に、求められる磁場環境に対して素材性能が足りなければ、シールドケースを設置しても十分な効果を得られません。

要求性能と製造性の両方を見ながら選ぶことが、現実的な素材選定につながります。

板材と箔材と成形品の違い

パーマロイは、薄板、箔、帯材、パイプ、成形ケースなど、用途に合わせた形で供給されます。

薄い箔材は複雑な形に巻き付けやすく、小型センサーや局所的なシールドに使いやすい素材です。

板材は箱形のケースや大きなカバーを製作しやすく、機器筐体の一部として組み込む方法に向いています。

ただし、板厚を増やせば無条件に性能が上がるわけではありません。

磁場の強さ、周波数、シールドの直径、開口部、設置スペースを踏まえ、適した厚みを決める必要があります。

熱処理が与える影響

パーマロイの性能を語るうえで、熱処理は非常に重要な工程です。

切断、曲げ、プレス、溶接などの加工では材料内部にひずみが生じ、透磁率が低下することがあります。

そのため、成形後に適切な雰囲気と温度条件で焼なましを行い、内部ひずみを整える方法が採用されます。

焼なましの条件は合金の種類や製品形状で異なり、一般的な金属加工と同じ感覚で扱うと性能差が出ることがあります。

高性能な磁気シールドを目指すなら、材料メーカーや加工業者と連携し、熱処理まで含めた仕様を決めることが大切です。

完成後に穴あけや曲げ加工を追加すると特性が変わる可能性があるため、工程順の確認も欠かせません。

形状と構造によるシールド性能

続いては、形状と構造によるシールド性能を確認していきます。

閉じた形状の重要性

磁気シールドでは、できる限り閉じた形状に近づけることが基本です。

箱形や円筒形のケースは磁束の連続した通り道を作りやすく、平らな板を一枚置く場合よりも効果を得やすい傾向があります。

特に保護対象を囲む構造では、磁束がシールド材の外周を通って回り込むため、内部空間の磁場低減に役立ちます。

ただし、ケーブルを通す穴、換気口、コネクター用の開口部は、磁束が入り込みやすい部分になり得ます。

開口部を必要最小限に抑える設計が、安定した磁気シールド性能につながります。

継ぎ目とすき間への対策

パーマロイ板を組み合わせてケースを作る場合、継ぎ目やすき間の扱いが重要になります。

磁束は連続した高透磁率の経路を通りやすいため、接合部に大きなすき間があると、そこから磁場が漏れ込みやすくなります。

重ね代を設ける、はめ込み構造にする、継ぎ目を発生源から離すなどの工夫が有効です。

ねじ止め部分も設計上の注意点になります。

締結のために大きな穴を開けると、局所的に磁束の流れが変わる可能性があります。

実装性を確保しながら、磁気回路を途切れにくくすることが求められます。

多層シールドの考え方

より高い遮蔽性能が必要な場合は、パーマロイを一層だけ使うのではなく、複数のシールドを重ねる方法があります。

外側と内側のシールドに間隔を持たせると、各層が磁束を分担し、内部まで到達する磁場をさらに抑えやすくなります。

外側に比較的強い磁場に対応できる材料を置き、内側に高透磁率のパーマロイを配置する構成もあります。

多層化は性能向上が期待できる一方、重量、寸法、コスト、組み立て難易度が増す点には注意が必要です。

測定値を基に必要な性能を決め、過剰な仕様にならないようバランスを取ることが望まれます。

設計と加工で確認したいポイント

続いては、設計と加工で確認したいポイントを確認していきます。

磁場の発生源と距離

磁気シールドの設計を始める前に、どこからどの程度の磁場が発生しているかを把握する必要があります。

モーター、電源トランス、リレー、スピーカー、電流が流れるケーブルなどは、代表的な磁場の発生源です。

発生源から距離を取るだけで影響が大きく下がるケースもあります。

そのため、最初から高価なパーマロイケースを追加するのではなく、部品配置や配線経路を見直すことも重要です。

距離の確保と磁気シールドを組み合わせると、コストと性能のバランスを取りやすくなります。

加工ひずみと取り扱い

パーマロイは磁気特性を重視する素材であるため、加工時の取り扱いに注意が必要です。

強い曲げ、打撃、研削、溶接熱、締結応力などは、素材の磁気特性に影響する場合があります。

設計段階では、不要な曲げ加工を減らし、曲げ半径に余裕を持たせ、可能であれば成形後の熱処理を組み込むことが有効です。

表面処理を行う際にも、膜厚や処理温度、素材への応力を確認する必要があります。

磁気シールド部品は外観だけで合否を判断しにくいため、加工後の性能評価を前提に製作計画を立てると安心です。

接地と電磁波対策の組み合わせ

パーマロイは磁場対策に優れていますが、電場や高周波ノイズに対しては別の考慮が必要になることがあります。

金属ケースを接地し、導電性の高い銅やアルミニウムの層を組み合わせることで、幅広いノイズ源に対応できる場合があります。

ただし、接地方法が不適切だと、別のノイズ経路を作る可能性もあります。

シールド材だけでなく、ケーブルシールド、グランド設計、電源フィルター、配線の引き回しまで含めて検討することが大切です。

性能評価とトラブル対策

続いては、性能評価とトラブル対策を確認していきます。

シールド効果の測定方法

パーマロイ磁気シールドの性能は、設置前後の磁束密度やセンサー出力を比較して確認します。

ガウスメーターや磁界計を使い、発生源がある状態で対象位置の磁場を測定する方法が一般的です。

測定時には、機器の向き、センサーの向き、周囲の金属部品、人の移動などでも値が変わる場合があります。

再現性を持たせるためには、測定位置と条件を固定し、複数回のデータを記録することが重要です。

シールド効果は単純な一つの数値だけでなく、周波数、方向、発生源との距離ごとに評価すると実態をつかみやすくなります。

期待した効果が出ない原因

シールドを導入しても期待したほど磁場が下がらない場合、素材以外に原因があることがあります。

代表例は、ケースの開口部が大きい、継ぎ目にすき間がある、対象機器がシールドに近すぎる、発生源が強すぎるといった状況です。

また、加工後の熱処理が不十分で、透磁率が低下している可能性もあります。

強い磁場によってパーマロイが飽和している場合は、板厚や材料構成を見直す必要があります。

問題の原因を一つに決めつけず、磁場の経路を観察することが改善への近道です。

保管と長期使用の注意点

パーマロイ製品は、強い衝撃や大きな応力が繰り返される環境では、初期性能から変化する可能性があります。

保管中も、強力な磁石や大電流機器の近くに長時間置かないよう配慮すると安心です。

保守点検では、変形、固定部のゆるみ、腐食、継ぎ目の状態を確認します。

高精度な用途では、定期的に磁場を測定し、必要に応じて再調整や再熱処理を検討する方法もあります。

磁気シールドは目に見えにくい性能だからこそ、導入後の確認と記録が価値を持ちます。

まとめ

パーマロイ磁気シールドは、ニッケルと鉄を主成分とする高透磁率合金を利用し、外部磁場の流れを制御する技術です。

磁場を完全に遮断するのではなく、磁束をパーマロイ側へ導くことで、機器内部やセンサー周辺への影響を小さくします。

透磁率の高さは重要ですが、素材の数値だけで性能は決まりません。

板厚、形状、開口部、継ぎ目、加工ひずみ、熱処理、発生源との距離を総合的に考える必要があります。

低周波磁場や地磁気の影響を抑えたい場合には、パーマロイは有力な選択肢になるでしょう。

一方で、高周波ノイズも同時に対策したい場合は、導電性材料や接地設計との組み合わせが効果的です。

必要な性能を測定で確認しながら、用途に合ったパーマロイ合金と構造を選ぶことが、安定した磁気シールド対策につながります。
