磁束のφ(ファイ)とは？記号の意味もわかりやすく解説！(磁束 φ：磁束 記号など)

電磁気の問題やモーター、発電機の説明で登場するφは、何を表す記号なのか迷いやすいポイントです。

磁束は目に見えない磁界の広がりを数値で捉えるための量であり、電磁誘導や電気機器の仕組みを理解する土台になります。

この記事では、磁束の意味、φという記号の読み方、単位、求め方、磁束密度との違いまで、初学者にもつながりが見える形で整理します。

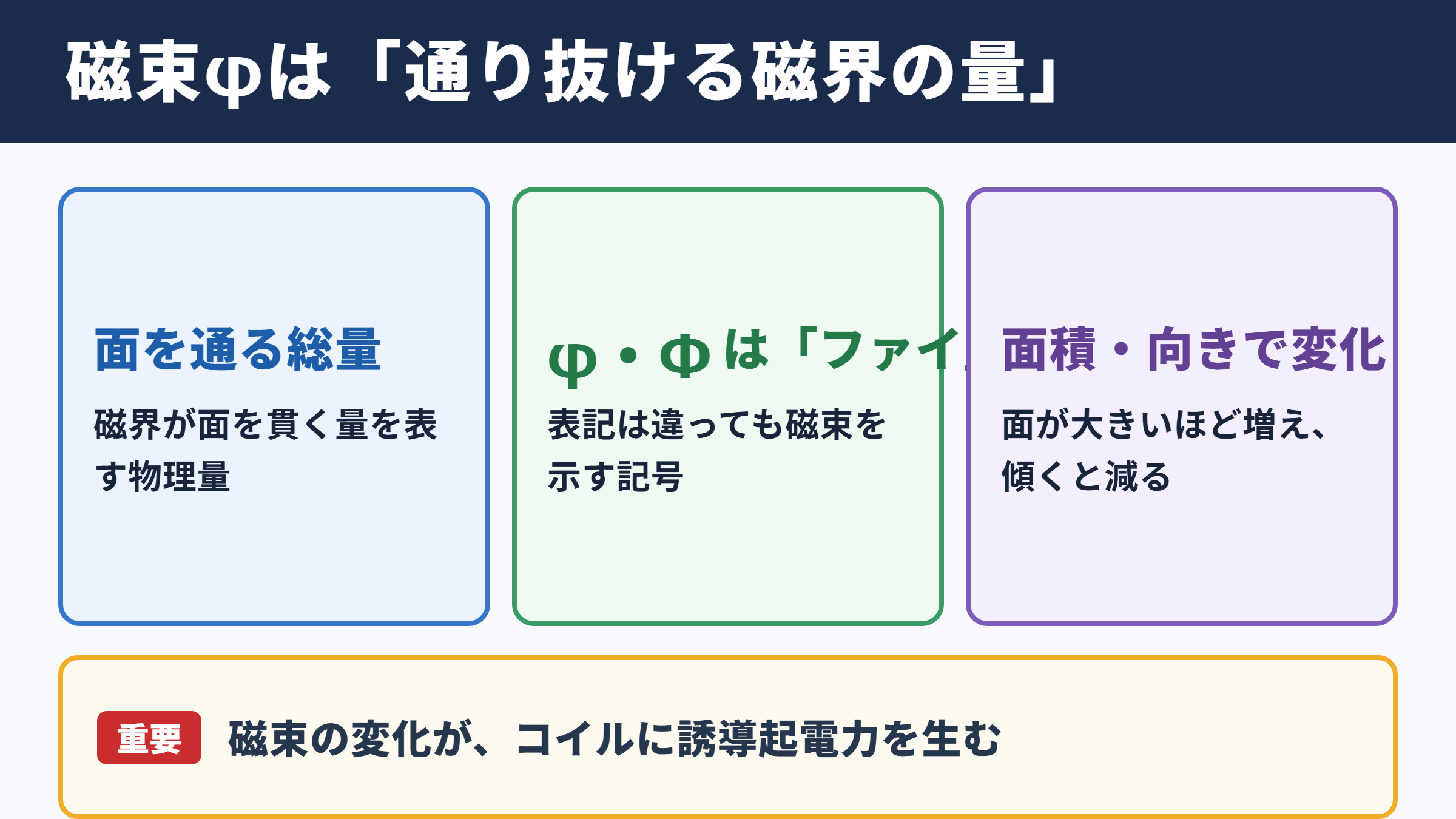

磁束φの意味と役割

それではまず磁束φについて解説していきます。

磁界を通り抜ける量のイメージ

磁束とは、ある面をどの程度の磁界が通り抜けているかを表す物理量です。

たとえば磁石の周囲には磁界があり、その広がりを仮想的な面で受け止めたとき、面を貫く磁界の総量を磁束として考えます。

磁力線を使った説明では、面を通過する磁力線の本数に近いイメージで理解すると分かりやすいでしょう。

ただし、磁束は実際の線の本数ではなく、磁界の強さと面の向きを反映した物理量です。

同じ磁石でも、受け止める面を大きくすると磁束は増え、面を傾けると通り抜ける成分が小さくなります。

φとΦの読み方と使われ方

磁束の記号には、一般にギリシャ文字のφまたはΦが使われます。

読み方はファイであり、教科書、技術資料、電気回路の資料でも磁束ファイと表現されます。

小文字のφと大文字のΦは、書籍や分野ごとの表記習慣によって使い分けられることがあります。

どちらが現れても、文脈が磁界やコイル、電磁誘導に関するものであれば、磁束を示している場合が多いと考えてよいでしょう。

なお、角度を表す記号にもφが使われるため、式の前後にある単位や説明文を確認する習慣が重要になります。

磁束が重要になる場面

磁束は、コイルに電圧が生じる現象である電磁誘導を説明する際に欠かせません。

コイルを通る磁束が時間とともに変化すると、コイルには誘導起電力が発生します。

発電機はコイルや磁石を動かして磁束を変化させ、モーターは電流と磁界の相互作用を利用して回転力を得ています。

変圧器、リレー、IH調理器、ワイヤレス充電器などにも磁束の考え方が関係します。

磁束の単位と基本公式

続いては磁束の単位と計算式を確認していきます。

ウェーバという単位

磁束の国際単位系での単位はウェーバで、記号はWbです。

1ウェーバは、1平方メートルの面に対して1テスラの磁束密度が垂直に通るときの磁束に相当します。

磁束密度の単位であるテスラと、磁束の単位であるウェーバは混同しやすいため、対象が面積を含むかどうかに注目すると整理しやすくなります。

実用上はミリウェーバやマイクロウェーバのような小さな単位で扱われることもあります。

物理量	主な記号	単位	表す内容
磁束	φまたはΦ	Wb	面を通り抜ける磁界の総量
磁束密度	B	T	単位面積あたりの磁界の強さ
面積	SまたはA	m²	磁界を受ける面の広さ
角度	θ	度またはrad	磁界と面の法線方向のなす角

磁束を求める基本式

磁束密度が一様で、平らな面を垂直に通る場合の磁束は、磁束密度に面積を掛けて求められます。

たとえば磁束密度が0.5テスラ、面積が0.02平方メートルなら、磁束は0.01ウェーバです。

面積の単位を平方センチメートルのまま計算すると誤りやすいため、平方メートルへ換算してから代入することが大切になります。

長さの換算だけでなく、面積では換算倍率が二乗になる点にも注意が必要です。

角度を含む公式

磁界が面に対して斜めに入る場合は、磁束密度の面に垂直な成分だけを使います。

面の法線とは、面に対して垂直に伸びる仮想的な線を指します。

磁界が面に垂直ならθは0度となり、cos0度は1なので磁束は最大です。

一方で、磁界が面に平行ならθは90度となり、cos90度は0なので磁束は0になります。

問題文の角度が面そのものとの角度なのか、法線との角度なのかを確認することが、計算ミスを防ぐ近道でしょう。

磁束密度Bとの違い

続いては磁束と磁束密度の違いを確認していきます。

総量と密度の考え方

磁束は面全体を通る磁界の総量であり、磁束密度は単位面積あたりの磁界の強さです。

水の流れにたとえるなら、磁束は管を通る水の総量、磁束密度はある場所での流れの密度に近い関係といえます。

磁束密度が同じでも面積が2倍になれば、垂直に通る磁束も2倍になります。

反対に面積が同じでも、磁束密度が大きくなれば磁束は増加します。

Bは局所的な強さ、φは面を通過する全体量と押さえると、両者の役割を区別しやすくなります。

テスラとウェーバの関係

テスラは磁束密度の単位であり、ウェーバ毎平方メートルと同じ意味を持ちます。

つまり、1テスラは1平方メートルあたり1ウェーバの磁束が垂直に通る状態です。

この関係を利用すると、磁束と面積が分かっている場合に磁束密度を求めることもできます。

ただし、磁界が一様でない場合は、面全体を単純な1つの値として扱えないことがあります。

磁界Hとの区別

磁界の強さを表す量として、Hという記号も登場します。

Hは磁界の強さで、単位はアンペア毎メートルです。

Bは磁束密度であり、物質の磁化の影響も含めた結果として扱われます。

真空中ではBとHは一定の関係で結ばれますが、鉄心のような磁性体がある場合は透磁率の影響が大きくなります。

電磁石や変圧器を学ぶときは、Hが磁界をつくる側、Bがその結果として現れる側という見方が役立ちます。

コイルと電磁誘導の関係

続いては磁束とコイルの関係を確認していきます。

鎖交磁束という考え方

コイルでは、磁束が1回だけ面を通るだけでなく、何回巻きのコイルにどのように関わるかを考えます。

コイルの各巻線を通る磁束を合計した量を、鎖交磁束と呼びます。

巻数をN、1回の巻線を通る磁束をφとすると、すべての巻線に同じ磁束が通る理想的な場合、鎖交磁束はNφで表されます。

コイルの巻数が多いほど、同じ磁束変化から得られる誘導起電力が大きくなりやすい理由はここにあります。

ファラデーの電磁誘導の法則

磁束が変化すると電圧が生じる関係は、ファラデーの電磁誘導の法則で表されます。

磁石をコイルの前で止めているだけでは、基本的に継続した誘導起電力は生じません。

磁石を近づける、遠ざける、コイルを回す、磁界の強さを変えるといった動作により、磁束が変化します。

発電機で回転運動が電気エネルギーへ変換される仕組みも、この磁束変化に基づいています。

レンツの法則と電流の向き

誘導電流の向きは、磁束の変化を妨げる向きになるというレンツの法則で判断します。

たとえばコイルを貫く磁束が増えようとすると、コイルにはその増加を打ち消す向きの磁界を作る電流が流れます。

逆に磁束が減少しようとすると、減少を補おうとする向きの磁界が生じます。

この性質があるため、発電には回転させ続けるための力が必要になります。

エネルギー保存の観点から見ても、何もしないまま電気だけを取り出せるわけではないことが分かります。

磁束を変化させる方法

続いては磁束を変える代表的な方法を確認していきます。

磁束密度を変える方法

磁束密度Bを変化させれば、面を通る磁束も変化します。

電磁石ではコイルに流す電流を増減させることで、磁界の強さを調整できます。

交流電流を用いる変圧器では、鉄心内の磁束が周期的に変化し、その変化が別のコイルに電圧を生じさせます。

永久磁石を強い磁石に交換することでも磁束密度は変わりますが、装置設計では電流制御のほうが扱いやすい場面も多いでしょう。

面積を変える方法

磁界が一様なら、磁界を受ける面積を変えることでも磁束を変化させられます。

導体のループを広げたり縮めたりすると、同じ磁界の中でもループを通る磁束が変わります。

この考え方は、磁束の公式が単に暗記する式ではなく、面の広さと深く結び付くことを示しています。

磁気回路では鉄心の断面積も重要であり、断面積が小さすぎると磁束密度が高くなり、磁気飽和につながるおそれがあります。

向きを変える方法

面と磁界のなす角度を変える方法は、発電機で特に重要です。

コイルを回転させると、コイル面の法線方向が変化し、磁束は周期的に増減します。

磁束が最大になる位置と0になる位置を繰り返すため、誘導される電圧も時間とともに変化します。

この違いを理解すると、磁束のグラフと誘導起電力のグラフの位相がずれる理由も追いやすくなります。

磁束の計算で注意したいポイント

続いては磁束の計算でつまずきやすい点を確認していきます。

角度の基準の確認

最も多い間違いの一つが、角度θの基準を取り違えることです。

公式のcosθに入れる角度は、基本的に磁界の向きと面の法線方向がなす角です。

問題文が磁界と面との角度を示している場合、その角度をαとすれば、法線との角度は90度からαになります。

このときcosの代わりにsinが現れる形になるため、図を描いて向きを確かめると安心です。

面に垂直な磁界で磁束最大、面に平行な磁界で磁束0という基準を先に思い出すと、式の選択を確認できます。

単位換算の見落とし

面積の単位換算も、計算結果を大きく狂わせやすいポイントです。

1センチメートルは0.01メートルですが、1平方センチメートルは0.0001平方メートルになります。

ミリメートルで示された面積をそのまま使うと、桁が何百万倍もずれる可能性があります。

磁束密度のミリテスラやマイクロテスラについても、テスラへ直してから計算するとミスを減らせます。

変換前	テスラへの換算	使用場面
1mT	0.001T	小型磁石や計測値
1μT	0.000001T	地磁気などの微弱な磁界
1cm²	0.0001m²	小さなコイルや断面積
1mm²	0.000001m²	細かな部品や導体断面

一様磁界でない場合の扱い

これまでのφ＝BSやφ＝BS cosθは、磁束密度が面全体で一定である場合に使いやすい式です。

実際の磁石の周辺では、場所によって磁束密度や方向が変わることがあります。

そのような場合は、面を細かく分けて各部分の磁束を足し合わせる考え方が必要になります。

高度な電磁気学では積分を用いて表しますが、基本段階では一様磁界かどうかを問題文から判断できれば十分です。

不均一な磁界を扱う機器設計では、シミュレーションや磁束計などの測定も活用されます。

まとめ

磁束φは、ある面を通り抜ける磁界の総量を表す物理量で、単位にはウェーバWbを使います。

磁束密度Bと面積Sが分かるとき、磁界が面に垂直ならφ＝BSで求められます。

磁界が斜めに通る場合は、面の法線方向に対する角度を用いてφ＝BS cosθと考えるのが基本です。

磁束密度は単位面積あたりの強さ、磁束は面全体を通る量という違いを押さえると、記号Bとφを混同しにくくなります。

コイルでは磁束の変化が誘導起電力を生み、発電機、変圧器、モーターなどの動作原理につながります。

磁束は面積、磁束密度、向きの3つを結び付ける概念として理解すると、電磁気の計算や機器の仕組みをよりスムーズに読み解けるでしょう。
