磁石や電磁石、モーター、発電機などを学ぶと、磁束密度という言葉が登場します。

単位はテスラと聞いても、磁束や磁界との違いまで整理できていない方は少なくありません。

この記事では、磁束密度の単位であるテスラを中心に、ウェーバとの関係、計算方法、身近な数値の目安までわかりやすく解説します。

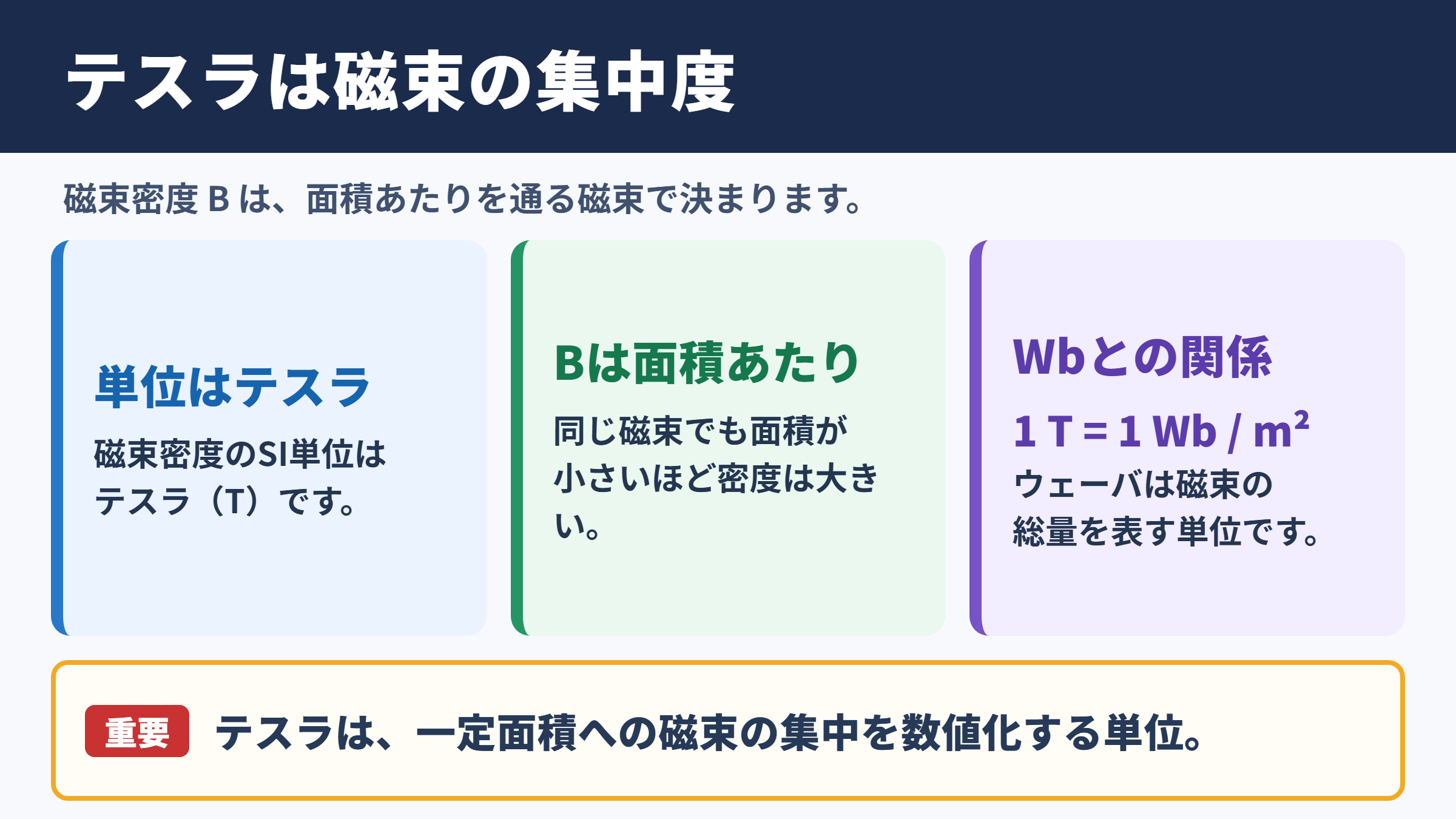

磁束密度の単位とテスラの関係

それではまず、磁束密度の単位とテスラの関係について解説していきます。

磁束密度を表すテスラ

磁束密度の国際単位系における単位は、テスラです。

単位記号はTで表され、磁場の強さを面積との関係で示すときに使われます。

磁束密度は一般にBで表記され、ある面をどれだけ磁束が通過しているかを、面積あたりで示した量です。

たとえば同じ量の磁束が通っていても、通過する面積が小さければ磁束密度は大きくなります。

反対に、広い面積に磁束が分散していれば、磁束密度は小さくなる仕組みです。

つまりテスラは、単に磁石の強さを感覚的に表す言葉ではありません。

一定の面積にどれほど磁束が集中しているかを数値化するための単位と考えると理解しやすいでしょう。

テスラとウェーバの役割

磁束密度を理解するには、磁束の単位であるウェーバも押さえておく必要があります。

磁束は磁力線の総量に相当する考え方で、単位はウェーバ、記号はWbです。

一方のテスラは、その磁束がどの程度の面積に集中しているかを表します。

水の量と水圧を分けて考えると、両者の違いをイメージしやすくなります。

ウェーバは流れる水の総量、テスラは狭い場所へ集中したときの勢いに近い関係です。

ただし磁気の現象は水流そのものではないため、あくまで理解の補助として捉えてください。

物理量	主な記号	単位	単位記号	意味
磁束密度	B	テスラ	T	単位面積あたりの磁束の密度
磁束	Φ	ウェーバ	Wb	面を通過する磁気の総量
磁界の強さ	H	アンペア毎メートル	A毎m	電流などがつくる磁界の強さ

ガウスとの換算関係

磁束密度の単位には、テスラ以外にガウスもあります。

ガウスはCGS単位系で使われてきた単位で、磁石の仕様や古い資料ではGと表記されることがあります。

テスラとガウスには明確な換算関係があります。

冷蔵庫用マグネットのような比較的小さな磁石では、ガウス表示を見かける場合もあるでしょう。

工業分野や国際規格、理科や物理の学習では、現在はテスラを使う場面が中心です。

換算するときは桁を間違えやすいため、1テスラは一万ガウスという基準を覚えておくと便利です。

磁束と面積による計算方法

続いては、磁束と面積による計算方法を確認していきます。

基本となる磁束密度の式

磁束密度は、磁束を面積で割ることで求められます。

磁束が面に垂直に通過する場合は、計算が比較的シンプルです。

磁束の単位がウェーバ、面積の単位が平方メートルなら、計算結果の単位はテスラになります。

面積を平方センチメートルのまま計算すると単位が合わないため、平方メートルへ換算することが大切です。

1平方センチメートルは0.0001平方メートルです。

長さの換算と異なり、面積では二乗分の換算が必要になる点に注意しましょう。

磁束が斜めに通る場合

磁束が面に対して斜めに通るときは、面に垂直な成分だけが磁束に関わります。

このとき、磁束は磁束密度と面積、さらに角度の余弦を用いて表せます。

磁束密度が面に垂直なら、角度は0度となり、cos0度は1です。

この場合は磁束が最大になります。

磁束密度が面に平行なら、角度は90度で、理想的には面を通過する磁束は0になります。

コイルへ磁石を近づけたり向きを変えたりして発電する現象では、こうした角度の変化が重要です。

計算時に確認したい単位

計算問題や設計計算では、数値だけでなく単位の整合性を確認する必要があります。

磁束密度がミリテスラ、面積が平方ミリメートル、磁束がミリウェーバのように混在すると、計算ミスにつながりやすいためです。

ミリは千分の一、マイクロは百万分の一を意味します。

接頭語を含めて単位を統一してから式へ代入することが、確実な計算の基本になります。

特に平方ミリメートルから平方メートルへの換算では、百万分の一になる点を意識してください。

磁束密度と磁界の強さの違い

続いては、磁束密度と磁界の強さの違いを確認していきます。

磁束密度が示す磁気の状態

磁束密度Bは、実際にその場所でどの程度の磁気的な作用が現れているかを表す量です。

真空中だけでなく、鉄やフェライトなどの磁性体がある場所でも使われます。

磁性体の近くでは磁束が集まりやすく、同じ条件でも周囲より磁束密度が高くなることがあります。

モーターの鉄心や変圧器のコアが磁性材料でつくられる理由には、磁束を効率よく通す性質が関係しています。

設計では、部材内の磁束密度が高くなりすぎないように確認することが重要です。

磁界の強さが示す発生源

磁界の強さHは、電流や磁石によってつくられる磁界の強さを表す量です。

単位はアンペア毎メートルで、テスラとは異なります。

電線に電流が流れると、その周囲に磁界が生じます。

コイルに電流を流した場合は、巻数や電流、コイルの形状によって磁界の強さが変化します。

磁束密度Bと磁界の強さHは似た言葉ですが、単位も意味も同じではありません。

問題文や仕様書でどちらが求められているのかを、最初に確認する習慣が役立ちます。

透磁率による両者の関係

真空や空気に近い環境では、磁束密度と磁界の強さは透磁率を介して関係します。

透磁率は磁束が通りやすさに関係する物理量です。

真空の透磁率はμ0で表され、物質がある場合には比透磁率を考慮することがあります。

鉄のような強磁性体では、磁界の強さに対して磁束密度が大きく変化する場合があります。

ただし、鉄心には磁気飽和という現象があります。

一定以上の磁界を加えても磁束密度が大きく増えにくくなるため、単純な比例関係として扱えない場面もあります。

テスラで見る身近な磁束密度

続いては、テスラで見る身近な磁束密度を確認していきます。

地球磁場の磁束密度

私たちの身の回りには、地球がつくる磁場があります。

地表付近の地球磁場の磁束密度は、おおむね数十マイクロテスラ程度です。

地域や緯度、高度によって差があり、場所によって同じ数値ではありません。

方位磁針が南北を指すのは、この地球磁場の影響によるものです。

非常に小さな値に感じるかもしれませんが、精密な磁気センサーでは十分に測定対象となります。

永久磁石と家庭用品の目安

永久磁石の表面近くでは、地球磁場より大きな磁束密度が生じます。

一般的なフェライト磁石では数ミリテスラから数十ミリテスラ程度、強力なネオジム磁石では条件によってさらに大きな値になることがあります。

ただし磁束密度は、測る場所で大きく変わります。

磁石の表面、少し離れた位置、磁石どうしの間では、同じ磁石でも測定値が一致しません。

磁石のカタログ値と実測値は、測定位置をそろえて比較することが必要です。

対象	磁束密度の目安	単位換算の目安
地球磁場	数十マイクロテスラ	0.0000数T程度
小型の永久磁石の周辺	数ミリテスラから数十ミリテスラ	数十Gから数百G程度
強力な磁石の表面近く	数百ミリテスラ以上になる場合がある	数千G以上になる場合がある
医療用MRI装置	1T以上の機種がある	一万G以上

医療機器と産業機器の数値

MRIは強い磁場を利用して体内の情報を画像化する医療機器です。

装置によって磁場の強さは異なりますが、テスラ単位で表されることが多くあります。

また、モーター、発電機、磁気センサー、電磁弁などでも磁束密度は重要な管理項目です。

鉄心内部の磁束密度が過剰になると、損失の増加や性能低下につながる可能性があります。

そのため設計や品質管理では、測定値だけでなく許容範囲との比較が欠かせません。

磁束密度の測定方法と注意点

続いては、磁束密度の測定方法と注意点を確認していきます。

ガウスメーターとホール素子

磁束密度を測定する代表的な機器に、ガウスメーターがあります。

テスラメーターと呼ばれることもあり、名称は違っても磁束密度を測る機器として使われます。

多くの機器ではホール素子を利用し、磁場中で発生する電圧から磁束密度を求めます。

表示単位をテスラ、ミリテスラ、ガウスなどから選べる機種もあります。

測定前には、目的の単位と測定レンジを確認しておくと作業がスムーズです。

測定位置とプローブの向き

磁束密度の測定では、センサーを置く位置と向きが結果を大きく左右します。

磁場には方向があり、ホール素子がどの向きを検出するかによって表示値が変化するためです。

プローブを少し回転させただけで数値が変わることもあります。

測定対象に対するプローブの角度、距離、接触の有無を決め、毎回同じ条件で測定することが大切です。

最大値だけを記録するのではなく、測定条件も残すと、後から結果を比較しやすくなります。

周辺環境と校正の重要性

磁束密度は、測定対象以外の磁気の影響も受けます。

近くにある鉄製の机、工具、電源ケーブル、別の磁石などが測定値に影響することがあります。

特に微弱な磁場を測る場合は、地球磁場や周辺機器の影響を無視できないこともあるでしょう。

測定器のゼロ調整や校正も重要です。

精度が必要な評価では、校正された基準器や決められた手順に従い、再現性を確認してください。

用途に応じて、測定器の分解能、精度、許容磁束密度も確認すると安心です。

磁束密度の単位に関するまとめ

ここまで磁束密度の単位についてまとめます。

磁束密度の単位はテスラで、単位記号はTです。

テスラは、1平方メートルあたりにどれだけの磁束が通るかを表し、1Tは1Wb毎平方メートルの関係になります。

磁束の単位はウェーバであり、磁束密度とは役割が異なります。

磁束は総量、磁束密度は面積あたりの集中度と整理すると、両者の違いがわかりやすくなります。

また、1テスラは10000ガウスであり、古い資料や磁石の仕様を読むときに役立つ換算関係です。

磁界の強さHはアンペア毎メートルで表す別の物理量なので、テスラと混同しないよう注意してください。

計算では面積の単位換算、測定ではプローブの向きや距離が重要になります。

テスラ、ウェーバ、ガウスの関係を押さえれば、磁石、コイル、モーター、発電機に関する理解がより深まるでしょう。
