磁束線とは？向きや意味もわかりやすく解説！

磁石のまわりに広がる見えない力を理解するとき、重要な手がかりになるのが磁束線です。

理科の図では曲線として描かれますが、実際に空間中に糸のような線が存在するわけではありません。

磁場の強さや向き、磁石どうしが及ぼす力をわかりやすく表すための考え方として使われています。

この記事では、磁束線とは何かという基本から、磁束の向き、N極とS極の関係、電流がつくる磁場、図の読み取り方まで順を追って解説します。

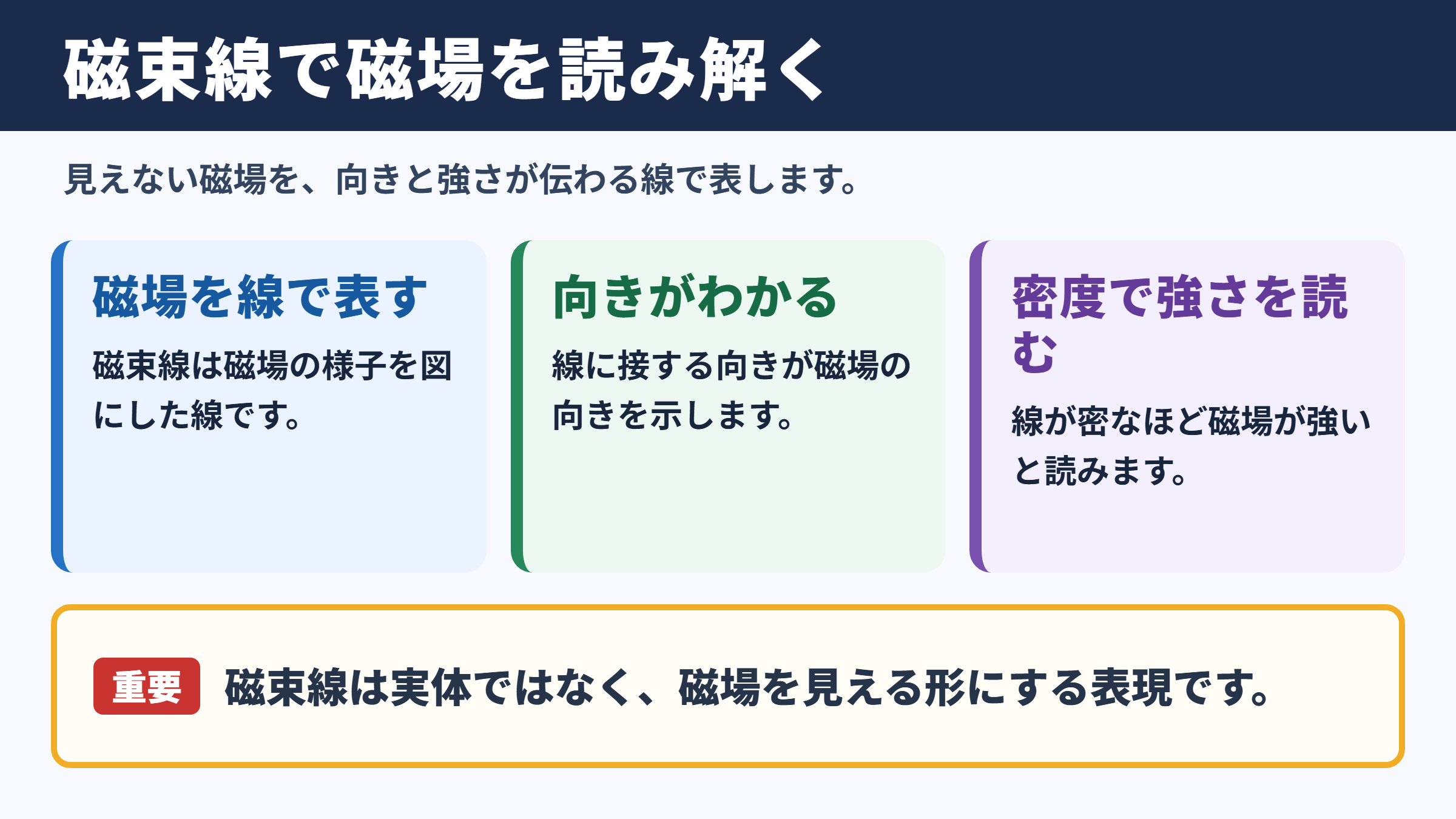

磁束線の意味と基本的な考え方

それではまず磁束線の意味と基本的な考え方について解説していきます。

磁場を線で表したもの

磁束線とは、磁場がどの方向にどの程度働いているかを、線の形で表したものです。

磁場とは、磁石や電流の周囲に生じ、鉄や別の磁石に力を及ぼす空間の性質を指します。

磁場そのものは目で直接見ることができませんが、磁束線を用いると、力の広がり方を図として整理できます。

棒磁石の近くに砂鉄を置く実験では、砂鉄が弧を描くように並びます。

この並び方は磁束線そのものではないものの、磁場の分布をイメージするうえで役立つ現象です。

磁束線は、ある一点での磁場の向きに接するように描かれます。

そのため、図上の線をたどることで、その場所に小さな方位磁針を置いた場合に、N極がどちらを向くかを考えられます。

磁束と磁束線の違い

磁束線とよく似た言葉に、磁束があります。

磁束は、ある面をどれくらい磁場が通り抜けるかを表す量です。

一方の磁束線は、その磁束や磁場の様子を図示するための線です。

たとえば風を考えると、磁場は風が吹いている空間、磁束は窓を通過する風の量、磁束線は風向きや流れを描いた線にたとえられます。

厳密には磁束と磁束線は別の概念ですが、初歩的な説明では磁束線の本数が磁場の強さを表すように描かれるため、両者が近い意味で扱われることもあります。

用語	意味	図で確認するポイント
磁場	磁気的な力が働く空間の状態	向きと強さ
磁束	ある面を通る磁場の量	面の向きと通過量
磁束線	磁場の状態を線で表したもの	矢印と線の密度
磁力線	学校教材などで使われる磁束線に近い表現	磁石の外側での流れ

線が交わらない理由

磁束線は、通常は途中で交わらないように描かれます。

もし同じ場所で二本の磁束線が交わるなら、その一点で磁場の向きが二つ存在することになってしまうためです。

磁場はベクトル量なので、ある地点での向きは一つに定まります。

複数の磁石や電流がある場合には、それぞれの磁場が重なります。

ただし最終的には、それらを合成した一つの磁場として向きが決まるため、完成した磁束線どうしは交差しません。

線が交わらないという約束は、磁束線の図を正しく読むための基本です。

磁束線の向きとN極S極の関係

続いては磁束線の向きとN極S極の関係を確認していきます。

磁石の外側における向き

棒磁石の外側では、磁束線はN極から出てS極へ入る向きに描かれます。

これは、非常に小さな方位磁針をその位置に置いたとき、方位磁針のN極が向く方向を磁場の向きとして定めているためです。

磁石のN極の近くでは、別の磁石のN極が押し出されるように力を受けます。

そのため、外側の磁束線はN極から離れ、空間を通ってS極へ向かう形になります。

教科書の図で曲線が何本も並ぶのは、磁場の分布を複数の位置で示すためです。

磁石の端に近い部分ほど線が密になりやすく、磁場が強いことを表しています。

中央付近では線が比較的広がり、力の分布も変化します。

磁石の内側における向き

磁束線は途中で途切れる線ではなく、閉じた輪のようにつながると考えます。

そのため、磁石の内部ではS極からN極へ向かう向きになります。

外側だけを見るとN極からS極へ流れて終わるように見えますが、内部まで含めれば一周している仕組みです。

磁束線には始点や終点がなく、全体として閉じた曲線になるという性質があります。

これは電気の正電荷や負電荷から出入りする電場の線とは異なる、磁場特有の特徴です。

観察する場所	磁束線の向き	覚え方
棒磁石の外側	N極からS極	Nから出てSへ入る
棒磁石の内部	S極からN極	内部を通って輪になる
N極の近く	外へ広がる	同じ極を押す向き
S極の近く	内側へ集まる	磁束線が入る場所

方位磁針で確かめる方法

磁束線の向きを確かめる代表的な道具が方位磁針です。

方位磁針の色付きの針先やNと表示された側は、磁場の向きを示します。

棒磁石の周囲に方位磁針を少しずつ移動させると、針の向きが連続的に変わります。

各地点でN極側が向いた方向を短い矢印で記録し、それらをなめらかにつなぐと磁束線のイメージが得られます。

方位磁針を磁石に近づけすぎると針が大きく振れ、配置しにくいことがあります。

少し距離を取り、机の上に鉄製品や電子機器を置かないようにすると、観察しやすくなるでしょう。

磁束線の密度と磁場の強さ

続いては磁束線の密度と磁場の強さについて確認していきます。

線が密な場所の読み方

磁束線の図では、線が密集しているほど磁場が強いと読み取ります。

これは、同じ大きさの面積を通る磁束線を多く描くほど、その場所を通る磁束が大きいことを表現できるためです。

棒磁石では、一般にN極とS極の近くで磁束線が密になります。

砂鉄が磁石の端に集まりやすいのも、端の付近で磁気的な作用が強く現れやすいことと関係しています。

線の本数そのものより、同じ面積に対してどれだけ詰まっているかを見ることが重要です。

磁束密度との関係

磁場の強さを物理量として扱うときには、磁束密度という言葉が使われます。

磁束密度は一般にBで表され、単位にはテスラを用います。

磁束密度が大きい場所では、一定の面積を通る磁束も大きくなります。

磁束線の図では、この磁束密度の大きさを線の混み具合で直感的に示します。

磁束線が面に垂直に通るとき、その面を横切る量は大きくなります。

反対に、磁束線が面に沿うように進むときは、面を通過する成分が小さくなります。

発電機や変圧器の学習でコイルを回転させる理由も、コイルを通る磁束を変化させることにあります。

距離による変化

磁石から離れるほど、一般には磁束線の間隔が広がり、磁場は弱くなります。

棒磁石の近くでクリップが引き寄せられても、距離を離すと反応が小さくなるのはこのためです。

ただし磁場の強さは距離だけで決まるわけではありません。

磁石の形、大きさ、材質、磁化の状態、周囲にある鉄などの影響も受けます。

二つの磁石を近づけた場合には、磁束線の分布が変化します。

異なる極を向かい合わせると極の間に線が密集し、同じ極を向かい合わせると中央付近の線が押し合うような形になります。

電流がつくる磁束線の特徴

続いては電流がつくる磁束線の特徴を確認していきます。

直線導線のまわりの円形の磁束線

電流が流れる導線の周囲にも磁場が生じます。

まっすぐな導線に電流を流す場合、磁束線は導線を中心とした同心円状になります。

上から見ると、導線のまわりを円がいくつも囲んでいるような図です。

導線に近いほど円の間隔は狭く描かれ、磁場が強いことを表します。

電流が大きくなるほど磁場も強くなり、磁束線の密度も高く表現されます。

紙面の手前から電流が出てくる場合は、電流を矢印の先端のような記号で表すことがあります。

紙面の奥へ入る場合は、矢印の羽根のような記号で表すのが一般的です。

記号の意味と右ねじの法則を組み合わせると、円形の磁束線の回転方向を判断できます。

コイルと電磁石の磁束線

導線を何回も巻いたコイルに電流を流すと、それぞれの巻き線がつくる磁場が重なります。

その結果、コイル全体は棒磁石に似た磁場をつくります。

コイルの外側では磁束線が一方の端から出て反対側の端へ入り、内部ではほぼ平行にそろう部分が見られます。

コイルの内部に鉄心を入れると、磁束線が鉄心を通りやすくなり、電磁石としての働きが強まります。

電流の向きを反対にすると、コイルのN極とS極も入れ替わる点は重要です。

モーター、リレー、電磁クレーンなどは、この性質を利用しています。

発生源	磁束線の形	強さを変える主な要素
棒磁石	外側でN極からS極へ向かう曲線	磁石の材質と大きさ
直線導線	導線を中心とする同心円	電流の大きさと距離
円形コイル	中心付近でまとまりやすい曲線	電流と巻き数
ソレノイド	棒磁石に似た閉じた曲線	巻き数、電流、鉄心

右手の法則の使い分け

電流と磁束線の関係では、右手を使った規則が複数登場するため、混同しないように注意が必要です。

直線導線の周囲の向きを調べるときは、右ねじの法則や右手握りの法則を使います。

コイルの極を調べるときは、指を電流の向きに沿わせ、親指が示す方向をN極側として考える方法が便利です。

問題を解く前に、何を求めるのかを整理すると迷いにくくなります。

磁束線の回る向きなのか、コイルのN極なのか、電流が受ける力の向きなのかで、使う考え方が異なります。

磁束線の図と実験の読み取り方

続いては磁束線の図と実験の読み取り方を確認していきます。

砂鉄を使った観察

砂鉄を使う実験では、紙の下に棒磁石を置き、紙の上に砂鉄を薄く広げます。

紙を軽くたたくと、砂鉄が磁場の方向に沿って並び、曲線状の模様が現れます。

これは砂鉄の粒が小さな磁石のように磁化され、周囲の磁場に沿って向きをそろえるためです。

模様を見ると、磁石の両端で砂鉄が密に並び、離れた場所では間隔が広がる様子を確認できます。

ただし砂鉄は粒どうしでも影響し合うため、砂鉄の模様をそのまま正確な磁束線と考えないことが大切です。

磁束線は観察結果をもとに磁場を理想化して表した図だと理解するとよいでしょう。

異極と同極を近づけた場合

二本の棒磁石を向かい合わせる実験では、極の組み合わせによって磁束線の形が変わります。

N極とS極を向かい合わせると、二つの極の間をつなぐように磁束線が多く通ります。

この部分では磁場が強くなりやすく、磁石どうしには引き合う力が働きます。

N極どうし、またはS極どうしを向かい合わせると、中央で磁束線が直接つながりにくくなります。

線は外側へ大きく回り込み、中央付近には磁場が弱い部分が生じることもあります。

図で間違えやすいポイント

磁束線の問題では、矢印の向きを逆にしてしまうミスがよくあります。

棒磁石の外側ではN極からS極、内部ではS極からN極という一周の流れを思い出してください。

また、線が多い図を見て磁石が複数あると判断する必要はありません。

線の本数は磁場の分布を見やすくするために調整されることがあります。

比較問題では、同じ条件で描かれた図かどうかを確認し、密度の違いを中心に読むのがポイントです。

磁束線は交差しない、途中で切れない、向きが連続するという三点もあわせて確認すると、作図問題の精度が上がります。

磁束線を学ぶときの重要語句

続いては磁束線を学ぶときの重要語句を確認していきます。

磁界と磁場の使われ方

磁界と磁場は、どちらも磁気の力が働く空間を表す言葉として使われます。

学校の理科では磁界という表現が使われることがあり、工学や物理では磁場という表現をよく見かけます。

文脈によって細かな使い分けはありますが、初歩的な磁束線の理解では、磁石の周囲にある磁気的な作用の範囲と捉えて差し支えありません。

用語が変わっても、磁束線が示すのは向きと強さの分布である点は共通です。

磁力と磁場の違い

磁力は、磁石や電流によって物体が受ける力を指します。

磁場は、その磁力が働きうる空間の状態です。

たとえば磁石の近くにクリップを置いて引き寄せられる場合、クリップを動かす直接の働きが磁力です。

その力が働く背景となる周囲の状態が磁場であり、磁束線はその状態を図で表します。

磁場があることと、どんな物体にも同じように大きな力が働くことは別です。

鉄のように磁化されやすい物質、別の磁石、電流が流れる導線などは、磁場との関係を考えやすい対象です。

電磁誘導とのつながり

磁束線は、電磁誘導を理解する入口にもなります。

コイルの近くで磁石を動かすと、コイルを通る磁束が変化します。

この変化によって電圧が生じ、回路がつながっていれば電流が流れます。

大切なのは、単に磁石が近くにあることではなく、コイルを通る磁束が時間とともに変わることです。

磁石を止めたままでは電流が流れにくく、動かす速さや磁石の強さ、コイルの巻き数を変えると結果も変化します。

発電機ではコイルや磁石を回転させ、磁束の変化を連続的につくり出しています。

まとめ

磁束線とは、目には見えない磁場の向きと強さを線で表したものです。

棒磁石の外側ではN極からS極へ向かい、磁石の内部ではS極からN極へ向かうため、全体では閉じた曲線になります。

線が密集している場所ほど磁場は強く、磁石の極付近や異なる極の間では、その傾向を確認しやすいでしょう。

電流が流れる導線の周囲にも磁束線が生まれ、直線導線では円形、コイルでは棒磁石に似た形になります。

磁束、磁束密度、磁界、電磁誘導といった関連語を結び付けると、磁束線の図をより深く読めるようになります。

まずは外側ではN極からS極へ向かうこと、線の密度が強さを示すこと、線は交わらないことを押さえておくと、多くの問題に対応しやすくなります。
