鉄の透磁率は？値や特徴も！（透磁率 鉄：強磁性体：磁化：比透磁率など）

鉄の透磁率は？値や特徴も！（透磁率 鉄：強磁性体：磁化：比透磁率など）

鉄は磁石に強く引き付けられる身近な金属ですが、磁気の通しやすさを数値で考えるときに重要になるのが透磁率です。

ただし、鉄の透磁率は一つの固定値ではなく、純度、成分、熱処理、磁界の強さ、加工履歴などで大きく変化します。

この記事では透磁率の基本から、鉄が強磁性体と呼ばれる理由、比透磁率の目安、磁化曲線の読み方、設計時の注意点までを順に整理します。

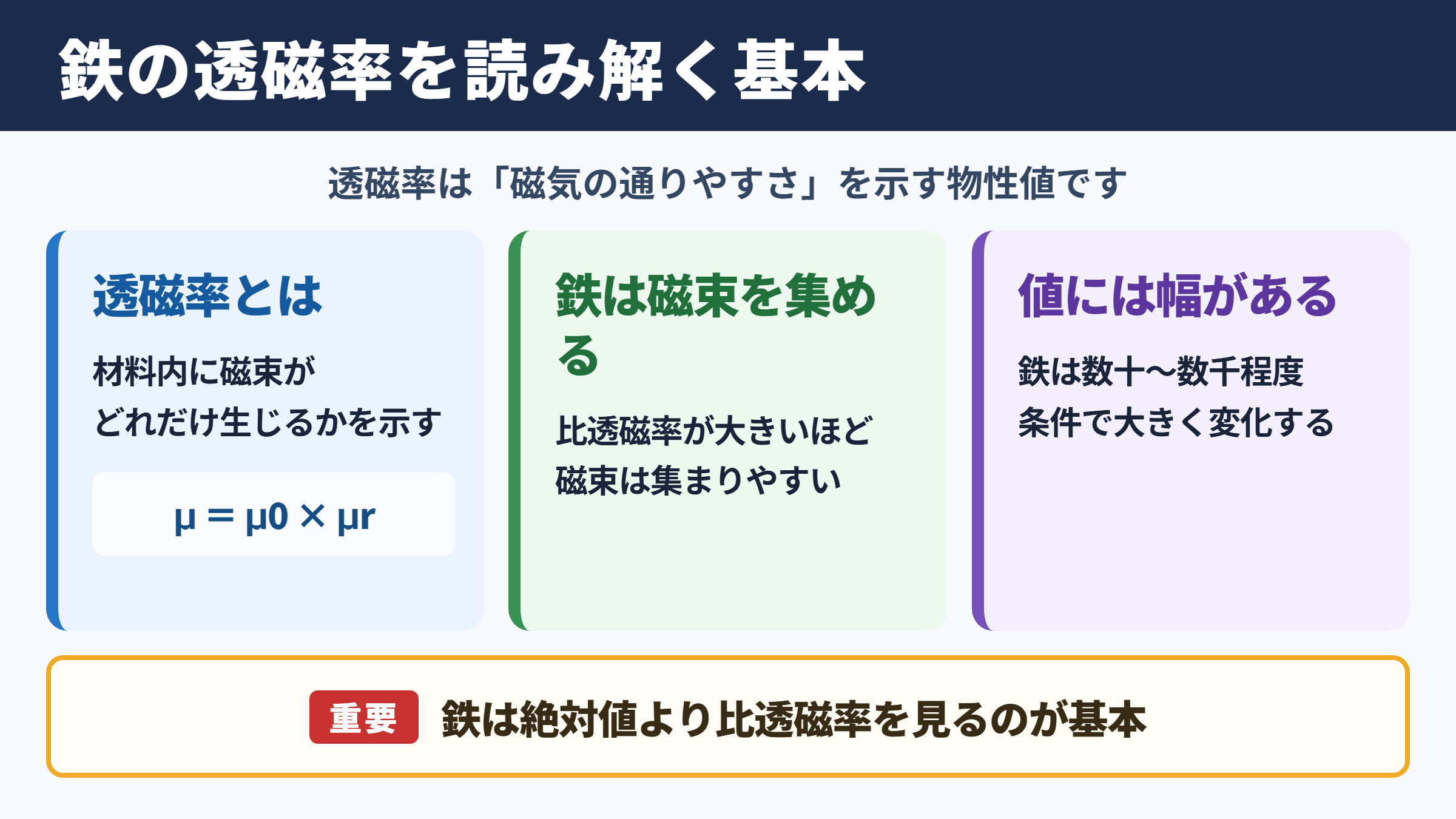

鉄の透磁率の値と基本的な特徴

それではまず鉄の透磁率と、数値を見る際に押さえたい特徴について解説していきます。

透磁率が示す磁気の通りやすさ

透磁率とは、材料の内部に磁束がどの程度通りやすいかを表す物性値です。

磁界を加えたとき、その材料の中にどれだけ磁束密度が生じるかという関係を示すため、モーター、変圧器、電磁石、磁気センサーなどの設計で使われます。

真空の透磁率はμ0で表され、約1.2566×10のマイナス6乗 H毎mです。

材料の透磁率μは、真空の透磁率に比透磁率μrを掛けて求められます。

比透磁率が1に近い材料は、真空とほぼ同じ程度に磁気を通します。

一方で鉄のように比透磁率が非常に大きくなる材料では、磁束が集まりやすくなります。

鉄の磁気特性を考えるときは、絶対透磁率だけでなく比透磁率を見ることが基本です。

鉄の比透磁率に幅がある理由

鉄の比透磁率は、文献や条件によって数十から数千、場合によってはそれ以上の幅があります。

これは鉄が強磁性体であり、外部から加える磁界の大きさによって磁化の進み方が変わるためです。

純鉄や電磁軟鉄のように磁気特性を重視した材料は高い透磁率を示しやすい一方、炭素量の多い鋼材、加工ひずみを受けた部品、熱処理が不十分な材料では低下することがあります。

また、測定が低磁界なのか、高磁界なのかによっても得られる値は同じではありません。

材料の例	比透磁率の傾向	特徴
真空	1	基準となる状態
空気	ほぼ1	磁気特性への影響は小さい材料
鉄	数十から数千程度	条件により大きく変化する強磁性体
電磁軟鉄	比較的高い	磁気回路や電磁石に使われやすい材料
電磁鋼板	高い傾向	交流磁界での損失も考慮される材料
フェライト	種類により異なる	高周波用途で用いられることが多い材料

表の値は材料選定の初期判断には役立ちますが、実際の部品設計ではメーカーの磁気特性データを確認する必要があります。

固定値として扱えない鉄の透磁率

鉄の透磁率を単純に一つの数字で覚えると、設計や評価で誤差が生じやすくなります。

例えば低い磁界では磁区が動きやすく、透磁率が大きく見える場合があります。

磁界を強くしていくと磁化は飽和に近づき、磁束密度の増え方は次第に緩やかになります。

このため、使用する磁界の範囲で求める透磁率が初透磁率なのか、最大透磁率なのか、実効的な透磁率なのかを区別することが重要です。

強磁性体としての鉄と磁化の仕組み

続いては鉄が強磁性体と呼ばれる理由と、磁化が進む仕組みを確認していきます。

磁区による磁気の整列

鉄の内部には、原子レベルの磁気モーメントが同じ方向を向いた小さな領域があります。

この領域は磁区と呼ばれ、磁界がない状態では多くの磁区がさまざまな方向を向くため、外から見る磁気は小さくなります。

外部磁界を加えると、磁界に近い向きの磁区が広がったり、磁気モーメントの向きが回転したりします。

その結果として鉄全体の磁化が大きくなり、磁束を集めやすい状態へ変化します。

鉄が磁石に引かれやすいのは、磁区が外部磁界に応答して整列しやすい性質を持つためです。

磁化曲線と磁気飽和

磁界Hと磁束密度B、または磁化Mの関係を図で表したものが磁化曲線です。

磁界を弱い状態から増やすと、初めは磁束密度が大きく増えます。

しかし、多くの磁区が磁界方向へそろってくると、それ以上は変化しにくくなります。

この状態が磁気飽和です。

飽和に近い領域では、コイルに流す電流を増やしても磁束密度は期待ほど増えません。

電磁石を強くしたい場合でも、鉄心の断面積不足や材料の飽和を無視すると、発熱や消費電力だけが増えるおそれがあります。

残留磁気とヒステリシス

鉄は磁界を取り去った後も、ある程度の磁気を残すことがあります。

これを残留磁気と呼びます。

さらに、磁界を正方向から逆方向へ変化させたとき、磁束密度の変化は同じ経路を戻りません。

この現象がヒステリシスです。

ヒステリシス曲線で囲まれる面積は、磁化と消磁を繰り返す際のエネルギー損失に関係します。

交流で使う鉄心では、透磁率の高さだけでなくヒステリシス損失の小ささも重要な評価項目です。

比透磁率と絶対透磁率の考え方

続いては比透磁率と絶対透磁率の違いを、実務で使いやすい形で確認していきます。

比透磁率の意味

比透磁率は、材料の透磁率が真空の透磁率の何倍かを示す無次元の数値です。

記号ではμrと書かれます。

鉄のような強磁性体は一般にμrが1より大きく、磁束を集めやすい性質を持ちます。

空気や真空に近い領域と比較できるため、材料間の特性を直感的に把握しやすい点が利点です。

比透磁率が高いほど、同じ磁界でも大きな磁束密度を得やすい傾向があります。

絶対透磁率の単位

絶対透磁率は材料そのものの透磁率を示し、単位はH毎mです。

回路計算や電磁界解析では、絶対透磁率として入力する場面があります。

ただしデータシートでは比透磁率で示されることも多いため、単位の有無を確認する習慣が必要です。

比透磁率の数値をそのままH毎mの値として扱うと、桁違いの計算結果になってしまいます。

初透磁率と最大透磁率の違い

初透磁率は、ほぼ磁化されていない状態から弱い磁界を加えた付近の特性を表します。

小信号のセンサーや微小な磁界を扱う場合には、初透磁率が参考になります。

最大透磁率は、磁化曲線の中で最も傾きが大きくなる部分に関係する値です。

一方、実際に使う磁界の範囲における傾きが必要なら、動作点付近の微分透磁率や実効透磁率を確認した方が適切でしょう。

透磁率の種類を指定せずに数値だけを比較すると、材料評価を誤ることがあります。

鉄の透磁率を変化させる要因

続いては鉄の透磁率が変わる主な要因を確認していきます。

炭素や合金元素の影響

鉄に炭素、クロム、ニッケル、ケイ素などの元素が加わると、機械的性質だけでなく磁気特性も変化します。

一般的な鋼材は強度や耐食性を優先して成分が調整されるため、純鉄と同じ高い透磁率を期待できるとは限りません。

特に磁気回路に用いる材料では、低炭素化やケイ素添加などによって磁気損失や透磁率を調整した専用材料が選ばれます。

強度に優れた鉄鋼材料が、必ずしも磁気特性にも優れるわけではありません。

冷間加工と残留ひずみ

プレス加工、曲げ加工、切削、研削などを行うと、材料内部にひずみが残ります。

残留ひずみは磁区壁の移動を妨げるため、透磁率を低下させる一因になります。

精密な磁気部品では、加工後に応力除去焼なましを行い、磁気特性を回復させる場合があります。

穴あけやせん断の端部付近では局所的に磁気特性が悪化することもあるため、薄板鉄心の設計では加工方法まで検討対象になります。

温度と周波数の影響

鉄の磁化しやすさは温度の影響も受けます。

温度が上がると磁区の整列を保ちにくくなり、特性が変化します。

さらに高温になると、強磁性の性質が失われて常磁性に近づく温度域があります。

これはキュリー温度に関係する現象です。

交流磁界では周波数も無視できません。

高周波になるほど渦電流損失や表皮効果の影響が増えるため、直流で高透磁率だった材料が同じように使えるとは限りません。

磁気回路と鉄心設計の注意点

続いては鉄の透磁率を磁気回路へ活用する際の注意点を確認していきます。

磁束が通る経路の考え方

コイルに電流を流すと磁界が生じ、その磁界によって磁束が発生します。

鉄心を配置すると、空気よりも磁気抵抗が小さい経路を作りやすくなり、磁束を効率的に導けます。

この考え方は、電磁石、リレー、ソレノイド、トランス、モーターなどに共通します。

ただし磁束は鉄心だけを完全に通るわけではなく、一部は周囲へ漏れます。

漏れ磁束まで考慮した配置が必要です。

エアギャップによる影響

磁気回路の途中に空気層があると、磁気抵抗は大きく増加します。

鉄の透磁率が高くても、わずかなエアギャップが全体の磁束を左右することがあります。

そのため、部品の接触面の平面度、組み立て時のすき間、塗膜、さび、接着剤の厚みなども無視できません。

鉄心の材質を高性能にしても、エアギャップが大きければ磁気回路全体の性能は伸びにくくなります。

設計項目	透磁率への関係	確認したい点
鉄心材料	磁束の通しやすさを左右	比透磁率と飽和磁束密度
断面積	飽和しやすさに影響	必要磁束に対する余裕
エアギャップ	磁気抵抗を増加	すき間の寸法とばらつき
周波数	損失と実効透磁率に影響	交流損失と温度上昇
加工方法	残留ひずみに影響	打ち抜き端部や焼なまし

磁気飽和を避ける設計

鉄心を小さくしすぎると、磁束密度が高くなり磁気飽和が起こりやすくなります。

飽和した鉄心ではインダクタンスが低下し、電流が増えたり、動作が不安定になったりすることがあります。

設計では最大電流、周囲温度、材料ばらつき、組み立て誤差を含めて余裕を持たせることが重要です。

高透磁率という言葉だけに注目せず、飽和磁束密度と損失特性をあわせて比較する視点が求められます。

鉄と他の磁性材料の比較

続いては鉄と代表的な磁性材料の違いを確認していきます。

純鉄と一般的な鋼材の違い

純鉄は不純物や炭素の量が少なく、比較的優れた磁気特性を得やすい材料です。

電磁石や磁気ヨークには、磁化と消磁を繰り返しやすい電磁軟鉄が使われることがあります。

一方、一般構造用鋼材は建築や機械部品として十分な性能を持ちますが、磁気回路用として特性が管理されているとは限りません。

磁石に付くからといって、鉄心用途にそのまま適するとは言えない点に注意が必要です。

電磁鋼板とフェライトの使い分け

電磁鋼板は、モーターや変圧器のように交流磁界が加わる用途で広く使われます。

薄い板を積層することで渦電流を抑え、鉄損の低減を図る構造が特徴です。

フェライトは電気抵抗が高く、高周波での渦電流損失を抑えやすいため、スイッチング電源や高周波トランスで選ばれます。

使用周波数が上がるほど、単純な鉄よりも電磁鋼板やフェライトが有利になる場面が増えます。

永久磁石材料との役割の違い

鉄や電磁軟鉄は、磁束を通す役割を担う軟磁性材料として扱われます。

これに対してネオジム磁石やフェライト磁石は、強い磁気を保持する永久磁石材料です。

モーターでは永久磁石が磁界を発生させ、鉄心が磁束の通り道を作るという組み合わせが使われることがあります。

材料を選ぶときは、磁石として使いたいのか、磁束を導く鉄心として使いたいのかを最初に分けて考えると整理しやすいでしょう。

鉄の透磁率に関するまとめ

鉄の透磁率は、磁束を通しやすい性質を示す重要な指標です。

鉄は強磁性体であるため比透磁率が大きくなりやすく、電磁石、モーター、変圧器、リレーなどの磁気回路で活用されています。

ただし、鉄の透磁率は一つの固定値ではありません。

純度、炭素量、合金成分、熱処理、加工ひずみ、温度、周波数、磁界の強さによって変化します。

鉄の透磁率を調べる際は、比透磁率の数値だけで判断せず、測定条件と磁化曲線を確認することが大切です。

また、実際の磁気回路ではエアギャップ、鉄心断面積、磁気飽和、損失特性も性能に大きく関わります。

用途に合った材料と条件を選び、磁束の流れを全体として捉えることが、鉄の磁気特性を活かす近道になるでしょう。
