突入電流とは？意味や発生する仕組みは？（電流波形：ピーク値：発生原因：抑制方法など）

電源を入れた直後に、通常運転時よりはるかに大きな電流が流れることがあります。

この現象が突入電流です。

電子機器やモーター、変圧器、LED電源などでは珍しい現象ではありませんが、条件によってはブレーカーの誤作動、部品の劣化、ヒューズの溶断につながります。

設計者だけでなく、設備を選定する担当者や保守担当者にとっても、起動時だけ大きくなる電流の特徴を把握することが重要です。

この記事では、突入電流の意味、電流波形の見方、ピーク値が大きくなる発生原因、代表的な抑制方法までを分かりやすく解説します。

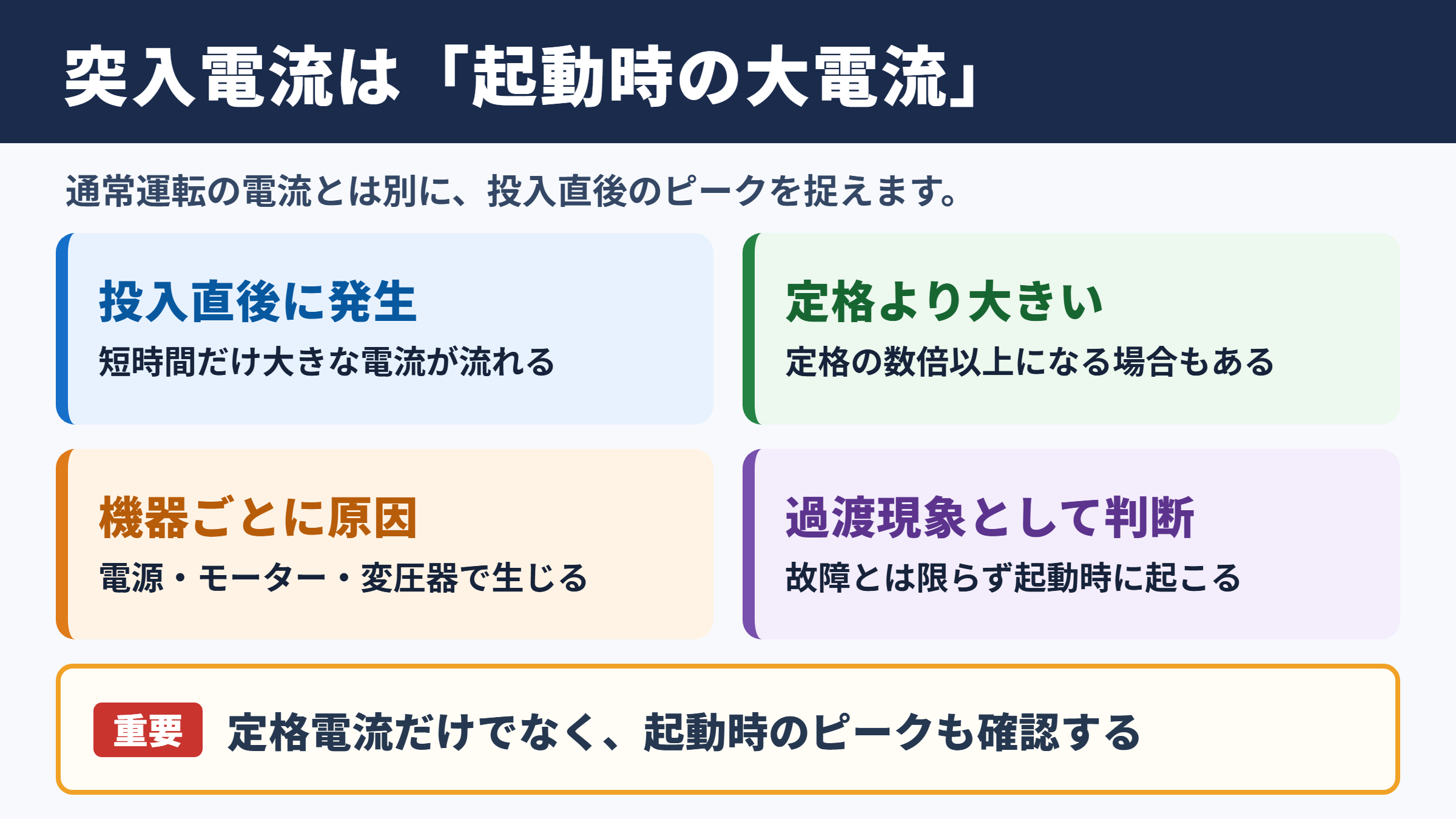

突入電流の意味と基本的な考え方

それではまず突入電流の意味と、設備上どのように捉えるべきかを解説していきます。

電源投入直後に一時的に流れる大電流

突入電流とは、機器の電源を投入した瞬間や、電気回路を接続した直後に流れる一時的な大電流のことです。

定常状態では小さな電流しか消費しない装置でも、起動時には定格電流の数倍から数十倍に達する場合があります。

たとえば消費電力が小さいスイッチング電源でも、入力コンデンサへ電荷が一気に流れ込むため、短時間ながら大きなピーク電流が発生します。

モーターでは停止中に逆起電力が生じないため、回転を始めるまで電流が増えやすい点が特徴です。

変圧器の場合は鉄心の磁束状態と投入する電圧位相の組み合わせによって、通常時とは大きく異なる励磁電流が流れることがあります。

突入電流は故障そのものではなく、起動に伴って発生しやすい過渡現象として理解すると判断しやすくなります。

定格電流とピーク値の違い

定格電流は、機器が通常運転を続けるときの電流を示す目安です。

一方で突入電流は、投入直後のごく短い時間に現れる最大値や波形の変化に着目します。

そのため、定格電流だけを見て配線や遮断器を選ぶと、起動時の条件を見落とす可能性があります。

比較項目	定格電流	突入電流
発生する場面	通常運転中	電源投入時や始動時
継続時間	連続的	数マイクロ秒から数秒程度
大きさ	仕様上の基準値	定格電流の数倍以上になる場合がある
確認方法	クランプメーターなど	オシロスコープや突入電流対応計測器
主な影響	発熱と消費電力	遮断器動作、電圧降下、部品ストレス

交流回路では実効値で電流を扱う場面が多い一方、保護機器への影響を考える際には瞬間的なピーク値も見逃せません。

機器のカタログに記載された突入電流値については、測定条件と持続時間も合わせて確認しましょう。

過渡現象として確認する重要性

突入電流は、電源を入れたときだけ発生するため、通常の電流測定では捕捉しにくい現象です。

日常運転に問題がなくても、朝の一斉起動や停電復旧後の再投入でブレーカーが落ちる場合には、突入電流が関係している可能性があります。

一台では問題がなくても、複数の電源装置や照明器具を同時に投入すると、瞬間的な電流が重なります。

この重なりが、上流側の遮断器やヒューズに想定以上の負担を与えるケースがあります。

電流波形とピーク値の見方

続いては電流波形とピーク値を確認していきます。

波形に現れる立ち上がりの特徴

突入電流は、時間の経過とともに落ち着く波形として現れます。

コンデンサ入力型の電源では、投入直後に鋭く高いパルス状の電流が現れ、その後は通常の整流電流へ移行する傾向があります。

モーターでは、始動から回転数が上がるまで比較的大きな電流が継続し、回転が安定するにつれて電流が低下します。

変圧器の励磁突入電流では、交流の半周期ごとに大きく偏った波形になることもあります。

同じピーク値でも、数百マイクロ秒のパルスなのか数秒間続く始動電流なのかで対策は変わります。

ピーク値と継続時間の関係

突入電流の大きさを説明するときには、アンペア数だけで結論を出さないことが重要です。

遮断器やヒューズは、電流と時間の組み合わせによって動作特性が変化します。

ただし、実際の選定では保護機器ごとの時延特性、周囲温度、繰り返し投入の頻度も考慮する必要があります。

ピーク値が高くても十分に短い場合には許容されることがあり、逆にピーク値が低めでも長く続けば問題になることがあります。

測定機器と測定条件の整理

突入電流を正確に把握するには、応答速度の十分な測定器を使用します。

一般的なクランプメーターでは短時間のピークを取り逃がすことがあるため、突入電流測定機能付きの計測器やオシロスコープが役立ちます。

測定対象	確認したい項目	適した測定方法
スイッチング電源	初期充電時の電流ピーク	電流プローブとオシロスコープ
モーター	始動電流と加速時間	突入電流対応クランプメーター
変圧器	励磁電流の偏りと最大値	オシロスコープによる波形観測
照明回路	複数台投入時の合成電流	回路全体での波形測定

測定時には、無負荷か負荷接続中か、投入する交流電圧の位相、周囲温度、電源電圧の変動も記録すると再現性が高まります。

一回だけの測定値ではなく、複数回の投入結果を比べることも有効でしょう。

突入電流が発生する仕組み

続いては突入電流が発生する仕組みを確認していきます。

コンデンサの充電による電流集中

電源回路に大容量コンデンサがあると、投入直後にはコンデンサの電圧が低い状態から充電が始まります。

このとき、電源とコンデンサの間にある抵抗やインピーダンスが小さいほど、大きな充電電流が流れます。

スイッチング電源、インバーター、ACアダプター、LEDドライバーなどで突入電流が問題になりやすい理由の一つです。

実際の回路には抵抗だけでなく、配線インダクタンス、整流器、スイッチ素子なども存在するため、単純な計算だけでは決まりません。

それでも、大容量コンデンサと低インピーダンス電源の組み合わせが大きな突入電流を生みやすいという基本は押さえておきたいところです。

モーター始動時の逆起電力不足

モーターが回転しているときは、回転によって逆起電力が発生し、流れる電流を抑える方向に働きます。

しかし停止状態では逆起電力がほとんどないため、巻線抵抗や回路の抵抗によってしか電流が制限されません。

その結果、始動直後には通常運転時より大きな始動電流が流れます。

負荷が重い、電源電圧が高い、始動頻度が多いといった条件では、モーターや制御回路への負担が増えます。

ファン、ポンプ、コンプレッサー、搬送装置などでは、始動条件と機械負荷をセットで確認する必要があります。

変圧器鉄心の磁束飽和

変圧器では、投入時の交流電圧の位相と、鉄心に残っている磁気の状態によって励磁電流が大きく変化します。

特定の条件で電源を投入すると、鉄心の磁束が飽和しやすくなり、一次側に大きな励磁突入電流が流れます。

この電流は負荷電流とは別に発生するため、二次側が軽負荷でも一次側の電流が大きくなることがあります。

特に複数台の変圧器を同時投入する設備では、投入順序の設計が有効になる場合があります。

発生原因と設備への影響

続いては発生原因と、設備に及ぼす影響を確認していきます。

電源装置とLED照明の同時投入

LED照明やスイッチング電源は省電力である一方、入力部に整流回路と平滑コンデンサを持つ製品が多くあります。

そのため通常時の消費電流が小さくても、点灯の瞬間には大きな突入電流が流れることがあります。

照明器具を多数接続する場合、定常電流だけを根拠に回路数を決めると、投入時に遮断器が動作するおそれがあります。

消費電力の合計が小さいことと、起動時に安全であることは同じではありません。

照明メーカーが提示する最大接続台数や推奨ブレーカー条件は、突入電流を踏まえて設定されていることが多いため、仕様書を確認しましょう。

遮断器とヒューズの不要動作

突入電流による代表的なトラブルが、遮断器の不要動作です。

過電流保護機器は、配線や機器を異常電流から守るために必要ですが、始動時の一時的な電流まで異常と判断すると運用上の支障になります。

起こりやすい現象	主な背景	確認の方向性
電源投入直後に遮断器が落ちる	合成された突入電流が大きい	投入台数と遮断器特性の確認
ヒューズが繰り返し切れる	始動電流の熱的負担が大きい	定格と溶断特性の確認
電圧が一瞬低下する	電源系統のインピーダンスが大きい	幹線や電源容量の確認
接点が劣化する	投入時のアークや接点負荷	接触器の定格と寿命の確認

対策として単純に保護機器の定格を大きくすると、短絡などの異常時に保護性能が不足するおそれがあります。

設備全体の保護協調を崩さないことが大切です。

配線と部品にかかる負担

大電流が繰り返し流れると、配線、スイッチ、リレー、整流器、コンデンサなどに電気的または熱的な負担が蓄積します。

特に接点部では、投入時のアークによる消耗や接触抵抗の増加が問題になることがあります。

コンデンサにも充電電流が集中するため、繰り返し投入される機器では寿命への影響を考える必要があります。

突入電流の問題は、一度だけ大きな電流が流れることより、繰り返し発生する条件で表面化しやすい傾向があります。

生産設備の自動再起動、タイマー制御による頻繁な電源投入、非常停止後の復旧などは、特に確認したい運用場面です。

突入電流の抑制方法

続いては突入電流の抑制方法を確認していきます。

サーミスタと抵抗を使う方法

代表的な抑制方法として、電源入力に抵抗成分を加えて初期充電電流を抑える方法があります。

NTCサーミスタは常温時の抵抗を利用して投入直後の電流を制限し、通電後は自己発熱で抵抗値が低下する部品です。

回路構成が比較的シンプルで、電源装置に採用されることがあります。

ただし、電源を切ってすぐに再投入するとサーミスタが十分に冷えず、抵抗値が低いままとなるため、抑制効果が弱くなる場合があります。

固定抵抗を用いる方式は予測しやすい一方、通常運転中にも損失が出るため、抵抗をリレーで短絡する構成が選ばれることもあります。

ソフトスタート回路による制御

ソフトスタート回路は、電圧や電流を段階的に立ち上げることで、急激な電流増加を抑える仕組みです。

電源装置では、抵抗とリレー、半導体スイッチ、制御ICなどを組み合わせて実現されます。

モーターでは、スターデルタ始動、インバーター制御、ソフトスターターなどが始動電流の抑制に役立ちます。

起動時の電流だけでなく、機械への衝撃や電圧降下も抑えられる点が、制御方式を採用する利点です。

ただし、回路や制御設定が複雑になるため、異常時の動作、バイパス回路、保守性まで含めた検討が欠かせません。

投入順序と回路設計の工夫

大規模な設備では、すべての負荷を同時に起動しないだけでも大きな効果があります。

時差を設けて照明や電源装置を投入すれば、各機器の突入電流が重なりにくくなります。

配線の長さ、電源容量、上流側遮断器の特性、接触器の投入容量などを総合的に見直すことも重要です。

新設時だけでなく、LED化や装置増設などで負荷構成が変わったときにも、回路全体を再評価しましょう。

突入電流の確認と対策のまとめ

突入電流とは、電源投入時や機器始動時に一時的に流れる大きな電流です。

コンデンサの充電、モーターの始動、変圧器の励磁といった仕組みによって発生し、定常電流だけでは判断できない問題を引き起こします。

ピーク値、継続時間、投入台数、発生頻度を確認することが、適切な対策の第一歩です。

遮断器が落ちる、ヒューズが切れる、電圧低下が起こるといった症状がある場合は、通常時の電流値だけでなく起動時の波形を測定しましょう。

サーミスタ、抵抗、ソフトスタート回路、インバーター、時差投入などは有効な抑制方法ですが、機器の用途によって適した方法は異なります。

保護性能を維持しながら不要動作を防ぐ設計を意識し、設備全体の条件に合わせて検討することが大切です。
