高圧限流ヒューズとは？高圧回路での役割と構造を解説！

高圧限流ヒューズとは？高圧回路での役割と構造を解説！

受変電設備や高圧モーター回路では、短絡事故が発生した瞬間に非常に大きな電流が流れます。

この事故電流を早期に遮断し、変圧器や開閉器、ケーブルなどへの被害を抑える保護装置が高圧限流ヒューズです。

外観は筒状で比較的シンプルに見える一方、内部には高い遮断性能を生むための精密な構造が備わっています。

本記事では、高圧限流ヒューズの意味、役割、構造、定格の見方、選定時の注意点までを分かりやすく整理します。

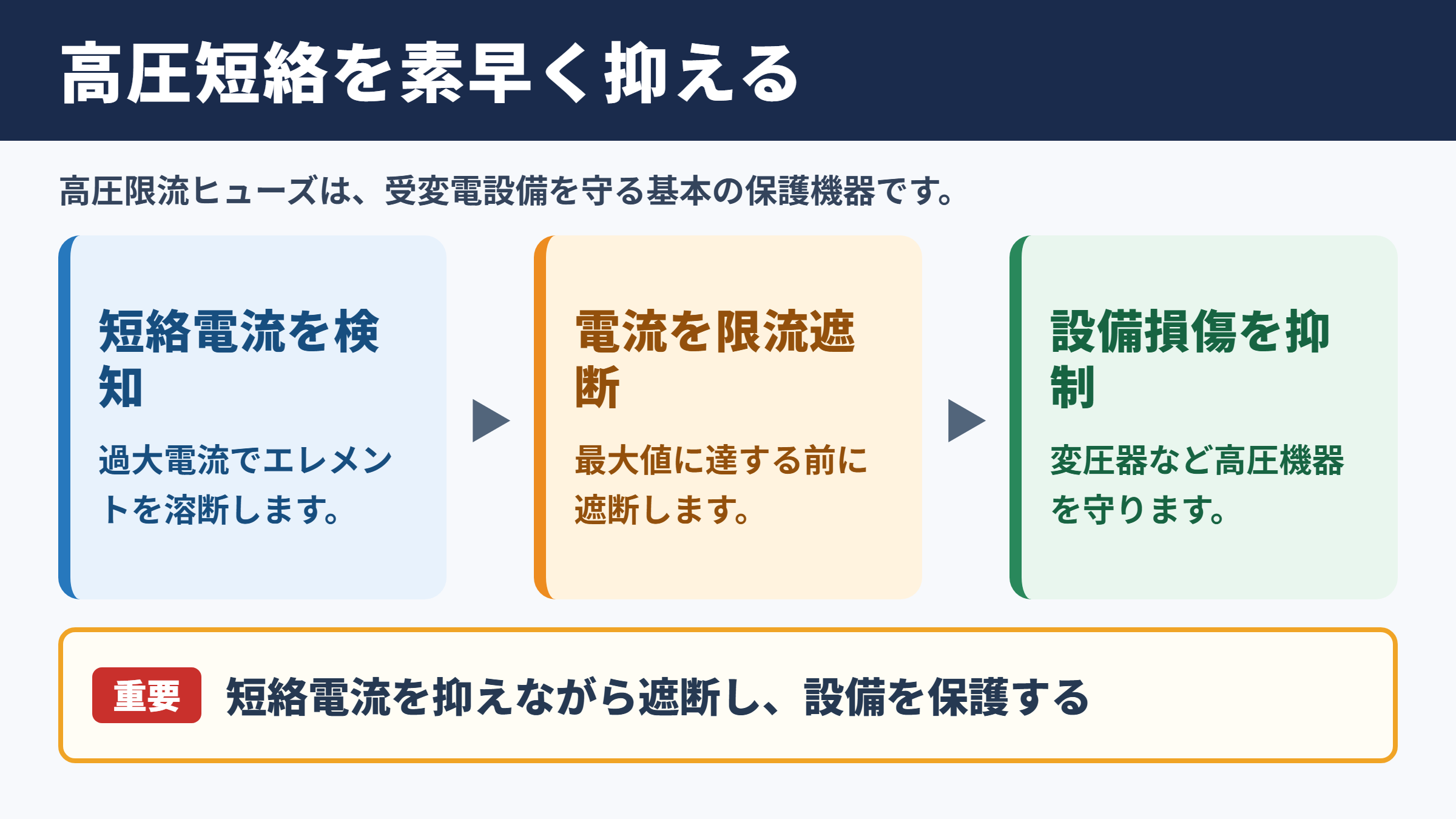

高圧限流ヒューズの役割

それではまず高圧限流ヒューズの役割について解説していきます。

短絡電流を速やかに遮断する保護機器

高圧限流ヒューズは、主に交流の高圧回路で短絡電流を遮断するためのヒューズです。

一般的な低圧ヒューズと同じく、過大な電流によって内部のヒューズエレメントを溶断させる仕組みですが、高圧回路に対応するために遮断性能が大幅に高められています。

高圧回路では、絶縁不良、機器内部の故障、ケーブル損傷、異物の接触などにより短絡事故が起こることがあります。

事故時には定格電流の数十倍から数百倍に達する電流が流れる場合もあり、遮断が遅れると設備の損傷やアーク事故につながりかねません。

高圧限流ヒューズは、故障電流が最大値へ到達する前に電流を抑えながら遮断することが大きな特徴です。

単に回路を切るだけではなく、短絡電流そのものを制限する働きを持つため、限流ヒューズと呼ばれています。

受変電設備を守るための基本装置

高圧限流ヒューズは、キュービクルや受電設備に設置される高圧機器を保護するうえで重要な存在です。

代表的な保護対象には、高圧変圧器、コンデンサ、高圧電動機、計器用変圧器、計器用変流器などがあります。

たとえば変圧器の一次側で短絡が発生した場合、一次回路に設けたヒューズが動作することで、事故電流が変圧器の内部へ長時間流れ続ける事態を防げます。

この保護が適切に働けば、設備全体の損傷範囲を小さくし、復旧に必要な時間や交換費用も抑えやすくなります。

保護協調を考える際には、ヒューズ単体の定格だけでなく、上位側の遮断器や下位側の保護装置との関係も欠かせません。

高圧限流ヒューズは小さな部品に見えても、電気設備の安全性と継続運用を支える基礎的な保護機器です。

遮断器との使い分け

高圧限流ヒューズと高圧遮断器は、どちらも異常電流時に回路を遮断する装置ですが、役割は完全に同じではありません。

遮断器は保護リレーからの指令により開路でき、点検や運転操作のために繰り返し使用できます。

一方で高圧限流ヒューズは一度溶断すると交換が必要になるものの、非常に短い時間で大電流を遮断できる点に強みがあります。

設備によっては、負荷開閉器と高圧限流ヒューズを組み合わせた構成も採用されます。

この方式は、通常時の開閉を負荷開閉器が担当し、短絡時の保護をヒューズが担う考え方です。

どの装置を選ぶべきかは、受電電圧、系統の短絡容量、負荷の種類、保守方針を踏まえて判断する必要があります。

高圧限流ヒューズの構造

続いては高圧限流ヒューズの構造を確認していきます。

ヒューズエレメントと溶断部

高圧限流ヒューズの内部には、銀や銀合金などで作られた細いヒューズエレメントが収められています。

エレメントには意図的に細くした部分や、抵抗値を調整した部分が設けられており、異常電流が流れた際に決められた箇所から溶断しやすい設計です。

電流が流れると発熱量は電流の二乗に比例して増えます。

高圧用では、ただ太い線を切るだけでは十分な遮断性能を得られません。

そのため、溶断までの時間、溶断後に発生するアーク、電圧の回復過程まで考慮して、エレメントの形状や材質が細かく設計されています。

ヒューズエレメントは、定格電流では安定して通電し、異常時だけ確実に動作するよう設計された中核部品です。

消弧材としてのけい砂

高圧限流ヒューズの内部には、けい砂と呼ばれる高純度の砂が充填されていることが一般的です。

エレメントが溶断すると、その部分にはアークと呼ばれる放電が発生します。

アークが維持されると回路は完全には切れず、内部圧力の上昇や絶縁破壊につながるおそれがあります。

けい砂はアークの熱を吸収し、アークを細かく分断しながら消弧を助ける役割を果たします。

また、溶けた金属蒸気と反応して高抵抗の物質を形成し、アーク電流を急速に減少させる働きもあります。

限流性能を支える重要な要素は、エレメントだけでなく、内部に充填されたけい砂の品質と量にもあります。

外からは見えない部分ですが、高圧で大きな短絡電流を安全に遮断するための要となる構造です。

絶縁筒と端子部

外装には、機械的強度と絶縁性能を備えた磁器製または繊維強化材の絶縁筒が使われます。

高圧回路では、内部の電流遮断だけでなく、外部への絶縁距離や沿面距離を確保することも必要です。

両端には金属製の端子部が設けられ、ヒューズホルダーやクリップを介して回路へ接続されます。

製品によっては、溶断を外部から確認するための動作表示器や、連動用のストライカを搭載したものもあります。

ストライカ付きのタイプでは、ヒューズの溶断時にピンが飛び出し、負荷開閉器をトリップさせる構成にできます。

単相だけが溶断した状態で三相機器が運転を続けると、不平衡や欠相による故障を招くことがあるためです。

定格電圧と定格電流の見方

続いては定格電圧と定格電流の見方を確認していきます。

定格電圧と系統電圧の関係

定格電圧は、高圧限流ヒューズが安全に使用できる回路電圧の目安です。

日本の高圧受電設備では、三相三線式の6600V系統が多く採用されています。

このため、6600V系統に対応した定格電圧の高圧ヒューズが広く使われます。

ただし、系統電圧が同じでも、遮断時の回復電圧や設置条件まで含めた確認が必要です。

定格電圧が不足する製品を選ぶと、溶断後にアークを十分に消せず、正常な遮断ができない危険があります。

ヒューズの定格電圧は、回路の公称電圧だけでなく、設備仕様に適合する値でなければなりません。

交換時には形状が同じであることだけを理由に選定せず、銘板、単線結線図、メーカー資料を照合しましょう。

定格電流と負荷電流の関係

定格電流は、ヒューズが通常状態で継続して通電できる電流値です。

負荷電流に近すぎる定格を選ぶと、負荷の始動電流や投入時の突入電流で不要に溶断する可能性があります。

反対に定格電流が大きすぎると、事故時の保護が遅れ、保護対象の機器が損傷を受けるおそれがあります。

たとえば高圧電動機では、始動時に定格電流の数倍に達する電流が流れます。

変圧器でも投入時に励磁突入電流が発生するため、通常運転時の電流だけでヒューズ定格を決めることはできません。

負荷電流の大きさと継続時間、始動条件を把握することが、不要動作を避ける第一歩です。

遮断容量と最小遮断電流

高圧限流ヒューズの選定では、定格電圧と定格電流に加えて遮断容量の確認が不可欠です。

遮断容量は、ヒューズが安全に遮断できる最大の短絡電流を示します。

受電点に近い場所や、電源容量が大きい系統では、想定される短絡電流も大きくなります。

この値がヒューズの遮断容量を超えると、破損、破裂、アークの継続といった重大な問題につながる可能性があります。

また、限流ヒューズには確実に遮断できる最小遮断電流が設定されている場合があります。

小さな過電流では、ヒューズだけに任せず、過電流継電器と遮断器の組み合わせが必要になることもあります。

確認項目	確認する内容	確認不足による主なリスク
定格電圧	系統電圧と使用条件への適合	遮断時の絶縁不足
定格電流	常時負荷電流と突入電流	不要溶断または保護不足
遮断容量	想定最大短絡電流	大電流事故時の遮断不能
最小遮断電流	小さな事故電流への対応	不完全な保護協調
時間電流特性	機器特性と上位下位保護の関係	連鎖遮断や機器損傷

時間電流特性と限流特性

続いては時間電流特性と限流特性を確認していきます。

時間電流特性の考え方

時間電流特性は、どの程度の電流がどれほどの時間流れたときにヒューズが動作するかを示す特性です。

電流が大きくなるほど、一般に溶断までの時間は短くなります。

この特性はグラフとして示されることが多く、横軸に電流、縦軸に時間をとった対数目盛で確認します。

保護対象となる変圧器やモーターには、それぞれ耐えられる過電流の時間特性があります。

ヒューズの動作特性が機器の許容特性よりも適切な位置にあれば、機器が熱的損傷を受ける前に事故回路を遮断できます。

時間電流特性は、ヒューズが切れるかどうかだけではなく、どのタイミングで保護できるかを判断する資料です。

メーカーやシリーズごとに特性が異なるため、同じ定格電流の製品であっても安易な互換使用は避けるべきでしょう。

ピーク電流を低減する限流効果

短絡事故では、交流電流の波形に直流分が重なり、非常に大きなピーク電流が発生することがあります。

このピーク電流は、導体、端子、母線、変圧器巻線などに大きな電磁力を与えます。

高圧限流ヒューズは、事故電流が自然に最大値へ達するより早い段階で溶断し、アーク電圧を発生させて電流の上昇を抑えます。

その結果、回路に流れる実際のピーク電流を、想定短絡電流のピーク値より低くできる場合があります。

限流とは、事故電流をゼロにする前段階で、電流のピークと通過エネルギーを小さくする働きです。

この性能により、下流側機器に求められる短絡耐量を合理的に検討できる場面もあります。

保護協調における注意点

高圧限流ヒューズを含む保護回路では、事故の発生箇所に最も近い保護装置が先に動作することが理想です。

これを保護協調または選択遮断と呼びます。

下流側の事故で上位側の主遮断器まで停止すると、故障していない設備まで停電し、事業への影響が広がります。

一方で下流側のヒューズが動作せず、上位装置も十分に保護できなければ、事故が長引くことになります。

時間電流特性、遮断容量、リレー整定値、負荷の突入電流を総合的に比較することが大切です。

設置場所と選定時の注意点

続いては設置場所と選定時の注意点を確認していきます。

変圧器回路での選定

高圧変圧器の一次側に設けるヒューズは、変圧器内部の短絡や一次側ケーブルの事故から設備を保護する目的で選定されます。

変圧器は投入時に励磁突入電流が流れるため、この現象を考慮しないと投入のたびにヒューズが溶断するおそれがあります。

また、変圧器の容量が大きくなるほど定格一次電流も増えるため、定格電流だけでなく短絡保護特性とのバランスが重要になります。

変圧器用ヒューズでは、励磁突入電流を許容しつつ、内部故障時には確実に保護できる特性が求められます。

同じ容量の変圧器でも、接続方式、運転条件、上位系統の短絡容量が異なれば、適切なヒューズも変わります。

既設設備の更新時には、変圧器だけを取り替えたことで保護条件が変わっていないかも確認しましょう。

高圧モーター回路での選定

高圧モーター回路では、始動時の大きな電流と、運転中の短絡保護を両立させる必要があります。

直入れ始動、リアクトル始動、スターデルタ始動など、始動方式によって電流の大きさや継続時間が変わります。

始動時間が長い負荷では、通常運転電流を基準にしただけのヒューズ選定では不足することがあります。

ポンプ、送風機、コンプレッサー、搬送設備などでは、負荷慣性や始動頻度も考慮対象です。

モーター用として使用する場合は、始動電流曲線とヒューズの時間電流特性を重ねて確認することが有効です。

欠相保護が必要な三相モーターでは、ストライカ付きヒューズと開閉器の連動も有力な選択肢になります。

交換時に確認したい項目

高圧限流ヒューズを交換する際は、切れたヒューズと同じアンペア数を取り付ければよいとは限りません。

定格電圧、定格電流、遮断容量、特性区分、寸法、端子形状、ストライカの有無を確認する必要があります。

原因を調査せずに交換だけを行うと、地絡、短絡、負荷機器故障などが残ったまま再投入される危険があります。

交換前の確認	確認の目的
溶断した相と状態	単相溶断や外観異常の把握
負荷側の絶縁状態	地絡や短絡が残っていないかの確認
ヒューズの仕様	定格と遮断性能の適合確認
接触部の状態	クリップの発熱や接触不良の確認
関連機器の動作履歴	開閉器や保護リレーとの連動確認

高圧設備の作業には感電やアーク事故の危険が伴います。

点検、交換、絶縁測定、復電判断は、必要な資格と安全管理体制のもとで実施することが前提です。

高圧限流ヒューズのまとめ

高圧限流ヒューズは、高圧回路で発生する大きな短絡電流を短時間で遮断し、変圧器、モーター、ケーブル、開閉器などを保護する機器です。

内部のヒューズエレメントとけい砂によって、溶断後のアークを抑えながら事故電流を制限する点に大きな特徴があります。

選定では定格電圧、定格電流、遮断容量、最小遮断電流、時間電流特性を総合的に確認することが重要です。

特に変圧器やモーターの回路では、励磁突入電流や始動電流との関係を見落とせません。

また、ヒューズを一度交換するだけで済ませず、なぜ溶断したのかを確認することも安全な運用につながります。

高圧限流ヒューズの仕組みと保護協調を正しく理解し、設備条件に合った仕様を選ぶことで、停電リスクと設備損傷の抑制に役立てましょう。
