銅のロウ付けのやり方は？接合のコツと仕上げ方も！(ろう付け 銅：フラックス：温度など)

銅管や銅板を強くつなぐ方法として、ロウ付けは配管工事、模型製作、金属加工など幅広い場面で使われます。

母材そのものを溶かす溶接とは異なり、銅より低い融点のろう材を溶かして隙間へ流し込むため、手順と温度管理を押さえれば美しい接合部を作りやすい作業です。

ただし、酸化膜の除去が不十分だったり、加熱場所が偏ったりすると、ろうが流れず接合不良につながります。

本記事では銅のロウ付けに必要な道具、フラックス、適した温度、加熱のコツ、接合後の仕上げまでを順に解説します。

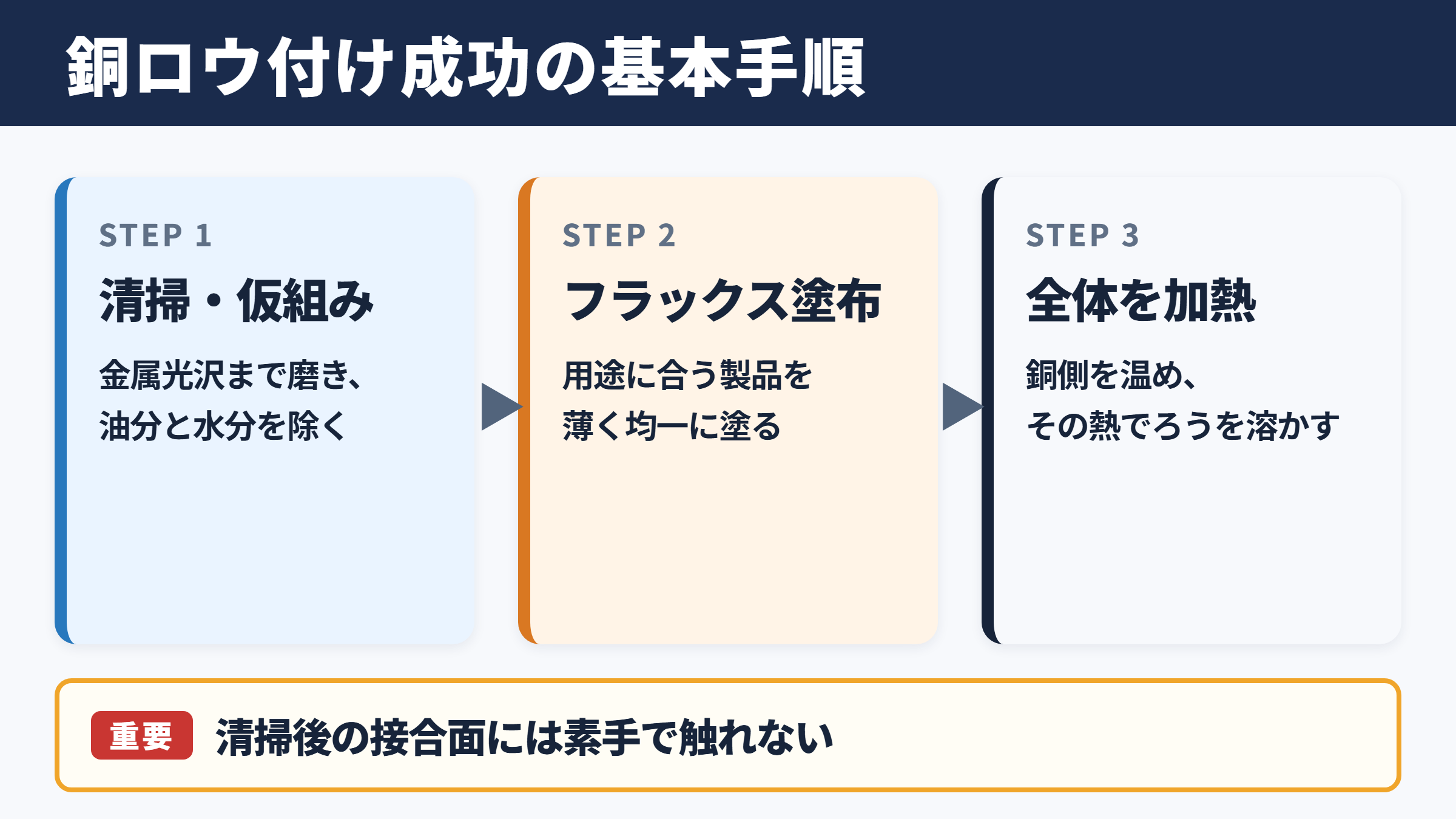

銅のロウ付けを成功させる基本手順

それではまず銅のロウ付けを成功させる基本手順について解説していきます。

接合面の清掃と仮組み

銅のロウ付けで最初に重要になるのは、接合面を金属光沢が出るまできれいにすることです。

銅は空気中で酸化しやすく、表面に酸化膜、油分、指紋、汚れが残っていると、溶けたろう材が弾かれてしまいます。

耐水ペーパー、サンドクロス、ワイヤーブラシなどを使い、接合する部分の内側と外側を磨いてください。

磨いた後は、脱脂用アルコールや金属用クリーナーで油分を取り除き、乾いた布で水分も拭き取ります。

清掃後の接合面には素手で触れないことが、ろうの濡れ性を保つコツです。

銅管同士であれば、差し込み部分を無理なく奥まで入れ、部材がぐらつかない状態で固定します。

銅板であれば、重ね代を十分に確保し、加熱中に位置がずれないよう治具や耐熱クリップを使うと安心でしょう。

フラックスの塗布とろう材の準備

フラックスは、加熱中に発生する酸化を抑え、ろう材が銅の表面をなめらかに広がるようにする薬剤です。

銅用、銅合金用、銀ろう用など用途に合う製品を選び、接合面へ薄く均一に塗ります。

厚く塗れば接合しやすくなるわけではなく、余分なフラックスは加熱時の飛散や残渣の増加につながります。

ペースト状のフラックスは小筆で塗ると量を調整しやすく、細い銅管では綿棒を使う方法も便利です。

ろう材は、作業前に必要な長さへ切り分けておくと、炎を当てながら慌てずに済みます。

ろう材を炎で直接溶かすのではなく、温めた銅側の熱で溶かすことが基本です。

この違いを理解すると、ろうが表面に団子状で残る失敗を減らせます。

全体加熱とろう材の流し込み

トーチの炎は接合部の一点だけに当てず、部材全体を予熱するように動かします。

特に銅は熱伝導率が高く、局所的に熱を与えても周囲へ熱が逃げやすい金属です。

接合部の周辺を広く温めた後、少しずつ炎を近づけ、部材全体がろう材の溶融温度に近づくよう調整してください。

ろう材の先端を接合部へ軽く当て、銅の熱で溶け始めたら、炎を反対側へ移動させながら隙間の奥へ誘導します。

毛細管現象によってろうが吸い込まれ、接合部の周囲に細い銀色または黄銅色の線が見えれば、十分に流れた目安になります。

加熱後はすぐ水をかけず、自然に近い速度で冷ましてください。

急冷は熱ひずみや割れの原因になることがあり、薄い銅板や異種金属を組み合わせた部分では特に注意が必要です。

ろう材とフラックスの選び方

続いてはろう材とフラックスの選び方を確認していきます。

軟ろうと硬ろうの違い

ろう付けに使う材料は、大きく軟ろうと硬ろうに分けられます。

軟ろうははんだとも呼ばれ、比較的低温で溶けるため、電子部品や軽い固定、低温配管の作業に向いています。

一方の硬ろうは、銀ろう、りん銅ろう、黄銅ろうなどが代表的で、軟ろうより高い温度が必要になる代わりに、強度や耐熱性を得やすい材料です。

冷媒配管、給湯設備、強度が求められる金属部品には、一般に硬ろう付けが選ばれます。

銅同士の接合には、りんを含むりん銅ろうが使われることがあります。

ただし、銅と真鍮、銅と鉄、銅とステンレスなどを接合する場合は、銀ろうと専用フラックスの組み合わせが扱いやすいでしょう。

ろう材の種類	主な用途	特徴	フラックスの考え方
軟ろう	軽作業、電気工作	低温で扱いやすい	はんだ用を使用
りん銅ろう	銅管、銅同士	強度と作業性のバランス	銅同士なら不要な場合もある
銀ろう	銅と異種金属	濡れ性が高く強度も得やすい	銀ろう用が必要
黄銅ろう	比較的大きな部材	高い強度を狙える	高温対応品を使用

銅の組み合わせによる材料選定

同じ銅素材をつなぐ場合と、異種金属をつなぐ場合では、適したろう材とフラックスが変わります。

純銅や銅管同士なら、りん銅ろうは作業効率のよい選択肢です。

りんの作用によって酸化膜への対応が期待できるため、条件によってはフラックスなしで使える製品もあります。

ただし、母材の表面が汚れている場合や、配管の用途で施工基準がある場合には、自己判断せず使用材料の説明書や現場ルールを確認してください。

銅と真鍮、銅と鉄、銅とステンレスを接合するときは、銀ろうとフラックスを使う構成が一般的です。

異種金属ではフラックスの選定が接合品質を左右します。

使用温度帯、耐食性、強度、接合後の外観も考慮して材料を決めましょう。

ろう材の太さと使用量

ろう材の太さは、接合部の大きさ、隙間、必要な充填量に合わせます。

細いろう材は少量ずつ供給しやすく、細径の銅管や小物の作業に向いています。

太いろう材は大きな継手や厚みのある部材で便利ですが、入れ過ぎると外側に垂れ、仕上げの手間が増えます。

必要量は接合部の全周や面積から考え、少なめに用意して不足分を追加する方法が失敗しにくいでしょう。

ろう材が大量に外へあふれた接合部は、一見丈夫に見えても、内部まで適切に浸透しているとは限りません。

見た目の盛り上がりより、均一な流れ込みを優先することが大切です。

温度管理とトーチ操作の基本

続いては温度管理とトーチ操作の基本を確認していきます。

銅の熱伝導を踏まえた予熱

銅は熱を非常によく伝えるため、鋼材と同じ感覚で炎を当てると、思ったほど接合部の温度が上がらない場合があります。

細い銅管であっても、継手や周辺部へ熱が逃げるため、接合箇所だけを赤くしようとする操作は避けてください。

炎を円を描くように動かし、接合部の両側を均等に温めます。

部材の片側だけが厚い場合は、熱を奪いやすい厚い側から先に予熱し、最後に薄い側との温度差を整える流れが有効です。

ろう材が触れた瞬間に自然に溶ける温度を見極めると、炎の当て過ぎを防げます。

炎の種類と距離

ガストーチでは、炎の内側にある明るい芯の先端付近を主に利用します。

炎の芯を銅へ直接押し付けるようにすると局部加熱になりやすく、フラックスが焦げたり、母材が過度に酸化したりします。

適度な距離を保ち、炎の熱い部分で包み込むように加熱する感覚を意識してください。

炎が強過ぎると、薄い銅板では変形や穴あきが起こることがあります。

逆に火力が弱過ぎると、加熱時間が長引き、周囲に広く酸化膜が生じるため、必ずしも安全とはいえません。

部材の厚み、質量、熱を逃がす治具の有無を見ながら、適した火力に調整しましょう。

加熱不足と過熱の見分け方

加熱不足では、ろう材が接合部へ流れず、表面に丸く残ります。

この状態でろう材を炎に当てて無理に溶かすと、母材とのなじみが悪く、強度不足になりやすいでしょう。

過熱では、フラックスが黒く焦げる、銅の表面が強く変色する、ろう材が過度に流れて薄くなるといった変化が起こります。

加熱を止める判断も技術の一つです。

ろうが全周に回ったことを確認したら、炎をゆっくり遠ざけ、余熱で流れを落ち着かせてください。

接合直後の色だけで判断しにくいときは、冷却後に外観、ろうの回り込み、部材の位置ずれを確認します。

接合部の隙間と固定方法

続いては接合部の隙間と固定方法を確認していきます。

毛細管現象を生かす隙間

ろう付けでは、溶けたろう材がわずかな隙間へ吸い込まれる毛細管現象を利用します。

隙間が適切なら、ろう材は外側から供給しても奥まで広がり、接合面を連続的に満たします。

隙間がほとんどない場合は、ろう材が入り込む経路を失い、表面だけに付着しがちです。

反対に隙間が大き過ぎる場合は、ろう材を多く必要とし、冷却時の収縮や強度低下が起こりやすくなります。

市販の銅管と継手は、この隙間を考慮して作られているため、切断面の変形やバリを除去してから組み立てることが欠かせません。

接合前に部材が奥まで均一に入っているかを必ず確認しましょう。

位置ずれを防ぐ治具

加熱中の銅は柔らかくなり、わずかな力でも位置が動くことがあります。

手で押さえ続けると火傷の危険があるため、耐熱性のあるクランプ、治具、レンガ、金属ブロックなどで安定させてください。

銅板を重ねて接合する場合は、重なり部分を押さえるだけでなく、熱膨張で反りが出る方向も考えて固定します。

熱を吸収しやすい大きな金属クランプを接合部の近くに置くと、温度が上がりにくくなる場合があります。

必要に応じて接合部から少し離す、耐熱レンガで支えるなど、熱の逃げ道を減らす工夫をしましょう。

厚みの違う部材への対応

薄い銅板と厚い銅部品を接合するときは、同じ時間だけ炎を当てても温度がそろいません。

厚い側は熱容量が大きく、薄い側は急激に温度が上がるため、厚い側を先に温める必要があります。

ろう材は温度の高い側へ流れやすい性質があるため、最後は少し低温になりやすい側を補助的に温めると、ろうの流れを制御しやすくなります。

薄い側を先に加熱し過ぎると、酸化や変形が進み、ろうがうまくなじまなくなることもあります。

部材の厚みが大きく異なる場合ほど、短時間で決めようとせず、予熱の時間を丁寧に取ることが近道です。

接合不良の原因と対処

続いては接合不良の原因と対処を確認していきます。

ろう材が玉になる現象

ろう材が銅表面に広がらず、丸い粒のように固まる現象は、濡れ不良の代表例です。

主な原因は、酸化膜、油分、フラックス不足、温度不足、または適さないろう材の使用です。

一度固まったろう材をそのまま再加熱しても改善しないことが多いため、可能なら冷却後にろう材と残渣を除去し、接合面を磨き直します。

新しいフラックスを薄く塗り、接合部全体を温め直してから再作業してください。

表面処理をやり直す手間を惜しまないことが、結果として確実な補修につながります。

ろうが片側にしか回らない状態

銅管の全周にろうが回らず、一部だけで止まる場合は、温度差または隙間の不均一が疑われます。

ろうは温度の高い部分へ引かれるため、加熱している側だけに集まり、反対側が冷たいままだと流れが止まります。

ろう材を追加する前に、流れていない側を中心に予熱し、接合部全体の温度をそろえてください。

それでも改善しない場合は、差し込み不足、切断面のつぶれ、バリ、継手内部の汚れを確認します。

配管で気密性が必要な場合は、外観だけで合格と判断せず、用途に応じた漏れ試験を実施することが重要です。

母材の変色と変形

銅の表面が黒く変色するのは、加熱による酸化が主な原因です。

軽い変色なら、冷却後に酸洗い、金属用洗浄剤、研磨材などで整えられます。

一方で、濃い酸化皮膜や大きな反りが出ている場合は、過熱や加熱の偏りを見直す必要があります。

薄板の変形を抑えたいときは、広い炎で予熱し、必要以上に一点を赤熱させないことが大切です。

加熱後の急冷もひずみを増やす要因になるため、冷却方法まで含めて作業条件を整えましょう。

冷却後の洗浄と仕上げ

続いては冷却後の洗浄と仕上げを確認していきます。

フラックス残渣の除去

ロウ付け後に白色、緑色、黒色などの残渣が残ることがあります。

これはフラックス由来の成分で、放置すると腐食や見た目の悪化につながる場合があります。

部材が触れられる温度まで冷めたら、ぬるま湯に浸し、柔らかいブラシで残渣を落としてください。

頑固な残渣には、製品説明に従ったフラックス除去剤や金属洗浄剤を使います。

洗浄後は水分を残さず拭き取り、配管内部に水が残らないよう注意しましょう。

フラックス残渣の除去は見た目だけでなく耐久性のための工程です。

外観の整え方

接合部の外側に余分なろう材が付いた場合は、完全に冷めてからやすり、研磨布、サンドペーパーなどで少しずつ整えます。

削り過ぎると、ろう付け部分まで薄くしてしまうため、段差や突起だけを落とす意識で作業してください。

装飾品や見える銅管では、粗い番手から細かい番手へ順に研磨すると、傷を残しにくくなります。

仕上げに金属磨き剤を使えば銅本来の光沢を出せますが、後から塗装や接着を行う場合は、磨き剤の油分を再度脱脂する必要があります。

強度と気密性の確認

仕上げ後は、ろうが接合部の必要な範囲へ連続して回っているか確認します。

表面に穴、切れ目、浮き、異常な盛り上がりがないかを目視で見ましょう。

軽い部品であれば、無理のない範囲で手で動かし、接合部にがたつきがないかを確かめます。

水道、空調、冷媒などの配管では、対象設備に求められる圧力試験や漏れ試験を行う必要があります。

安全性や法令、施工基準が関係する作業は、資格者や専門業者へ相談することも大切です。

銅のロウ付けの要点まとめ

銅のロウ付けでは、接合面の清掃、適切なフラックス、部材全体を温める温度管理が特に重要です。

ろう材を炎で直接溶かすのではなく、十分に予熱した銅の熱で溶かすと、隙間の奥までなめらかに流れやすくなります。

銅同士にはりん銅ろう、異種金属との接合には銀ろうと専用フラックスが選ばれることが多いでしょう。

作業前には部材の隙間と固定を確認し、作業後にはフラックス残渣を洗浄して、外観と強度を点検してください。

清掃、予熱、均一な加熱、冷却後の洗浄という流れを丁寧に守ることで、銅のロウ付けは安定し、仕上がりも美しくなります。
