Cマウントは、監視カメラ、産業用カメラ、マシンビジョン、顕微鏡用カメラなどで広く用いられるレンズマウントです。

レンズを選ぶ際には焦点距離や絞り値に注目しがちですが、撮影距離の範囲やピントの精度を左右する要素として、フランジバックを理解しておく必要があります。

規格値と実機の寸法が合っていなければ、無限遠にピントが出ない、接写側で必要な倍率を得られない、といった問題につながります。

本記事ではCマウントの基本寸法、計算の考え方、調整方法、変換アダプターを使う際の注意点まで、実務で確認したいポイントを順に説明します。

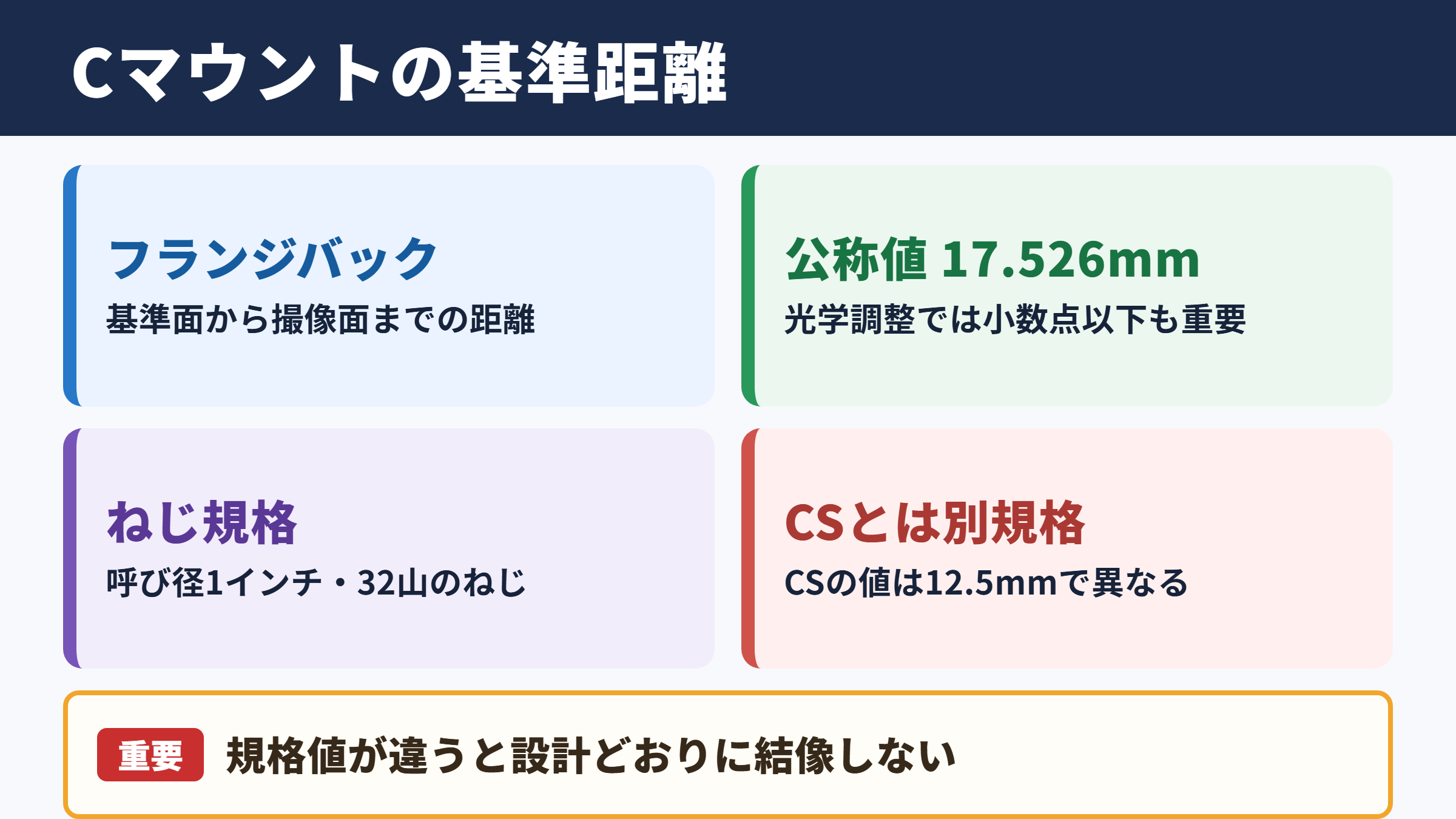

Cマウントのフランジバックの基本値

それではまずCマウントのフランジバックについて解説していきます。

フランジバックの意味

フランジバックとは、レンズがカメラ本体に接触して固定される基準面から、撮像素子の受光面までの距離を指します。

レンズ側ではマウント面、カメラ側ではフランジ面とも呼ばれ、この距離が光学設計の基準になります。

Cマウントでは、ねじ込み後にレンズの基準面がカメラの基準面へ密着する構造です。

その位置からセンサーまでの距離が規格と異なると、レンズのヘリコイドを回しても設計どおりの結像位置になりません。

フランジバックはレンズとカメラを正しく組み合わせるための共通言語と考えると分かりやすいでしょう。

Cマウントの規格値

Cマウントの公称フランジバックは17.526mmです。

一般には17.5mmと略して説明されることもありますが、光学調整や治具設計では小数点以下の差が重要になります。

マウントのねじは1インチ当たり32山のユニファイねじで、呼び径は1インチです。

同じ外観に見えるCSマウントとはフランジバックが異なるため、ねじ径だけを確認して互換と判断するのは危険です。

項目	Cマウント	CSマウント
公称フランジバック	17.526mm	12.5mm
ねじ規格	1インチ 32山	1インチ 32山
ねじ径の互換性	あり	あり
必要な補正量	基準	Cレンズ使用時は約5mm
主な用途	産業用カメラや光学機器	小型監視カメラなど

数値が撮影に及ぼす影響

フランジバックが長すぎる場合、レンズはセンサーから遠ざかります。

この状態では無限遠側でピントが合いにくくなり、レンズのフォーカスリングを最遠位置にしても遠方が甘く見えることがあります。

反対に短すぎる場合は、無限遠より先へピントが抜けるような挙動になりやすく、距離目盛りとの対応も崩れます。

被写界深度が深いレンズでは問題が隠れることもありますが、高解像度センサーや望遠レンズでは差が目立ちます。

フランジバックとバックフォーカスの違い

続いてはフランジバックとバックフォーカスの違いを確認していきます。

規格寸法としてのフランジバック

フランジバックは、カメラマウントの規格で定められた距離です。

Cマウント対応のレンズとカメラなら、原則として双方が17.526mmを基準に作られています。

レンズメーカーやカメラメーカーが異なっていても組み合わせられるのは、この共通基準があるためです。

実際の製品では許容差が設定されますが、特に検査装置や計測用途では微小なずれも画質評価に影響します。

レンズ固有のバックフォーカス

バックフォーカスは、レンズ最後面付近から像面までの距離を意味することが多い言葉です。

ただし、レンズの構造やメーカー資料によって基準位置の取り方が異なる場合があります。

フランジバックはマウント面を基準にした規格値である一方、バックフォーカスはレンズの光学設計に関わる値として扱われる点が大きな違いです。

仕様書を読むときは、どの面からどの面までを測っている数値かを確認してください。

混同を避ける確認方法

カメラとレンズの適合性を調べる目的なら、まず確認すべき数値はフランジバックです。

一方で、レンズ後端がセンサー保護ガラスやカメラ内部の部品へ干渉しないかを検討する際には、バックフォーカスや後玉の突出量も確認します。

規格上の装着可否と物理的な干渉の有無は別の確認項目です。

取扱説明書、外形図、レンズ図面を合わせて見ることで、導入後のトラブルを減らせます。

規格値から考えるピント位置の計算方法

続いては規格値から考えるピント位置の計算方法を確認していきます。

基本となる差分の求め方

調整の出発点は、目標となるフランジバックと実測値との差分です。

カメラ本体、アダプター、スペーサーを通過した後のマウント面からセンサーまでの距離を合算して考えます。

実測値が17.526mmより長いなら、どこかの部品を薄くするか、不要なリングを外す必要があります。

短い場合には、シムや延長リングで距離を追加します。

アダプターを含めた寸法管理

変換アダプターを使用する場合は、アダプター厚みだけでなく、両側の基準面の位置精度が重要です。

表面に傷、塗装の盛り上がり、異物があると、締結時に傾きや浮きが生じることがあります。

また、ねじ込み式のCマウントでは、レンズをどこまでねじ込んだ状態で基準面が当たるかも確認対象です。

厚みの公称値だけではなく、組み立て後の実効寸法を見る姿勢が欠かせません。

構成例	確認する寸法	主な注意点
CレンズとCカメラ	カメラ側の17.526mm	マウント面の傷や異物
CレンズとCSカメラ	約5mmの補正リング	リングの実厚みと平行度
Cレンズと別規格カメラ	変換アダプターの実効厚み	変換先の規格値との差
顕微鏡用カメラ	中間光学系を含む光路長	倍率レンズの有無

倍率と作動距離への影響

フランジバックのずれは、ピント位置だけでなく、想定した撮影倍率や作動距離にも影響することがあります。

テレセントリックレンズやマクロレンズでは、わずかな位置変化が画角や寸法測定の安定性に関わる場合があります。

製造ラインでワークの位置が固定されているときは、レンズの再ピント調整だけで済ませず、光学系全体の寸法を見直すことが大切です。

計測用途では合焦していることと、正しい倍率であることを分けて評価しましょう。

フランジバックの測定と調整方法

続いてはフランジバックの測定と調整方法を確認していきます。

実写による無限遠確認

もっとも手軽な確認方法は、十分に離れた建物や屋外の細部を撮影し、無限遠付近でピントが合うかを見る方法です。

無限遠マークで必ず合焦するとは限りませんが、レンズのフォーカス位置と画像のシャープネスを比べれば、ずれの傾向を把握できます。

屋内で行う場合は、遠方チャートやコリメーターを使うと確認しやすくなります。

オートフォーカス機構を持たないCマウントレンズでは、フォーカスリングの位置を記録しておくと再現性の確認に役立ちます。

測定器を使う方法

高い精度が必要な場合には、フランジバック測定器、光学コリメーター、オートコリメーターなどを用います。

センサー面の位置を基準化し、マウント面までの距離や像面位置を測定するため、一般的なノギスだけでは十分に測れないことがあります。

カメラによっては撮像素子位置を示すマークが本体にありますが、外装から正確な受光面位置を直接測れるとは限りません。

精密な調整では専用治具と光学的な評価を組み合わせる方法が有効です。

シムによる微調整

フランジバックを微調整する代表的な部品がシムです。

薄い金属製のリングや板をマウント部へ追加し、センサーとレンズの距離をわずかに長くします。

シムは追加する方向の補正には便利ですが、距離を短くしたい場合は、マウント部やアダプターの加工が必要になることもあります。

シムを重ねると平行度が崩れるおそれがあるため、必要な厚みをできるだけ少ない枚数で構成してください。

アダプターとCSマウントの関係

続いてはアダプターとCSマウントの関係を確認していきます。

CレンズをCSマウントへ装着する場合

Cマウントレンズは、CSマウントカメラへ直接ねじ込めることがあります。

しかしCSマウントのフランジバックは12.5mmであり、Cマウントより約5mm短い設計です。

そのまま装着するとレンズがセンサーへ近づきすぎるため、通常は約5mm厚のCマウント用スペーサーリングを追加します。

ねじ込めることと、正しい位置で撮影できることは同義ではありません。

CSレンズをCマウントへ装着する場合

CSマウントレンズをCマウントカメラへ装着するケースは、基本的に注意が必要です。

Cマウントカメラ側のフランジバックが長いため、レンズをセンサーへ十分に近づけられず、無限遠に合焦しない可能性があります。

薄いアダプターで解決できる問題ではなく、構造上の余裕やレンズ後端の干渉を個別に検討する必要があります。

特に後玉が大きく突出した製品では、無理な装着はカメラ内部を傷つける原因にもなります。

変換アダプター選定の要点

Cマウントから他規格へ変換するアダプターでは、変換先のフランジバックがCマウントより長いかどうかが重要です。

変換先のほうが長ければ、必要な距離をアダプターの厚みとして確保できる可能性があります。

逆に短い規格へ変換する場合、単純な機械式アダプターでは無限遠が出ないことがあります。

光学補正レンズを含むアダプターは、画角、倍率、収差、透過率にも影響するため、単なる厚み部品として扱わないほうがよいでしょう。

選定時の確認項目	確認する理由
変換先のフランジバック	アダプターで必要な距離を確保できるか判断するため
センサーサイズ	周辺減光やケラレを防ぐため
アダプターの厚み公差	無限遠合焦と再現性に関わるため
マウントの剛性	振動や荷重による傾きを抑えるため
電子接点の有無	絞り制御や情報連携の可否を把握するため

用途別に見るCマウントの特徴

続いては用途別に見るCマウントの特徴を確認していきます。

産業用カメラとマシンビジョン

工場の外観検査、文字認識、部品位置決めでは、Cマウントが現在も多く採用されています。

レンズの種類が豊富で、広角、望遠、低歪み、マクロ、テレセントリックなど、用途に合わせて選びやすい点が魅力です。

画素数の高いカメラでは、レンズの解像性能だけでなく、マウント面の平行度やフランジバックの精度も画質に現れます。

検査精度を安定させるには、光学系と機械系の両方を管理する必要があります。

監視カメラと小型システム

監視用途では、CマウントとCSマウントの互換関係が特に重要になります。

小型カメラではCSマウントが採用されることも多く、Cレンズを使うためにスペーサーリングが必要な場面があります。

低照度で使用する場合は、レンズのF値やアイリス制御も画質に影響します。

フランジバックを正しく合わせても、センサーサイズに対してレンズのイメージサークルが不足していれば、周辺部にケラレが出ることがあります。

顕微鏡や研究用途

顕微鏡カメラでは、Cマウントが中間アダプターの接続規格として使われることがあります。

この場合は、カメラ単体のフランジバックだけでなく、顕微鏡側の結像位置、中間レンズの倍率、接眼部との光路長まで考慮します。

画像の周辺まで均一に結像するか、焦点面が平坦か、色収差が目立たないかも確認項目です。

対象を測定する用途では、ステージマイクロメーターなどを使い、実際の撮影倍率を校正すると安心です。

顕微鏡システムではフランジバックだけで完結せず、光学系全体の設計条件として捉えます。

まとめ

Cマウントのフランジバックは、レンズのマウント基準面から撮像素子までの距離であり、公称値は17.526mmです。

この数値が適切でなければ、無限遠にピントが合わない、距離目盛りがずれる、計測時の倍率が安定しないといった問題が起こります。

特にCSマウントカメラへCマウントレンズを装着する際は、約5mmの補正リングが必要になる点を覚えておきましょう。

アダプターを使う場合は、厚みの公称値だけでなく、基準面の精度、平行度、センサーサイズ、レンズ後端の干渉まで確認することが大切です。

Cマウントのフランジバックを正しく管理することが、安定した合焦と再現性の高い撮影への近道になります。
