皮相電力の単位は？VAの意味や読み方も！（ボルトアンペア：W（ワット）との違いなど）

電気製品の仕様表や分電盤の銘板には、WだけでなくVAという単位が記載されることがあります。

似たように見える単位でも、皮相電力と有効電力は表している内容が異なるため、容量選定や電気料金の考え方では区別が必要です。

この記事では皮相電力の単位であるVAの意味、読み方、Wとの違い、力率との関係を、計算例と表を交えてわかりやすく紹介します。

皮相電力の単位とVAの意味

それではまず皮相電力の単位とVAの意味について解説していきます。

VAはボルトアンペアと読む単位

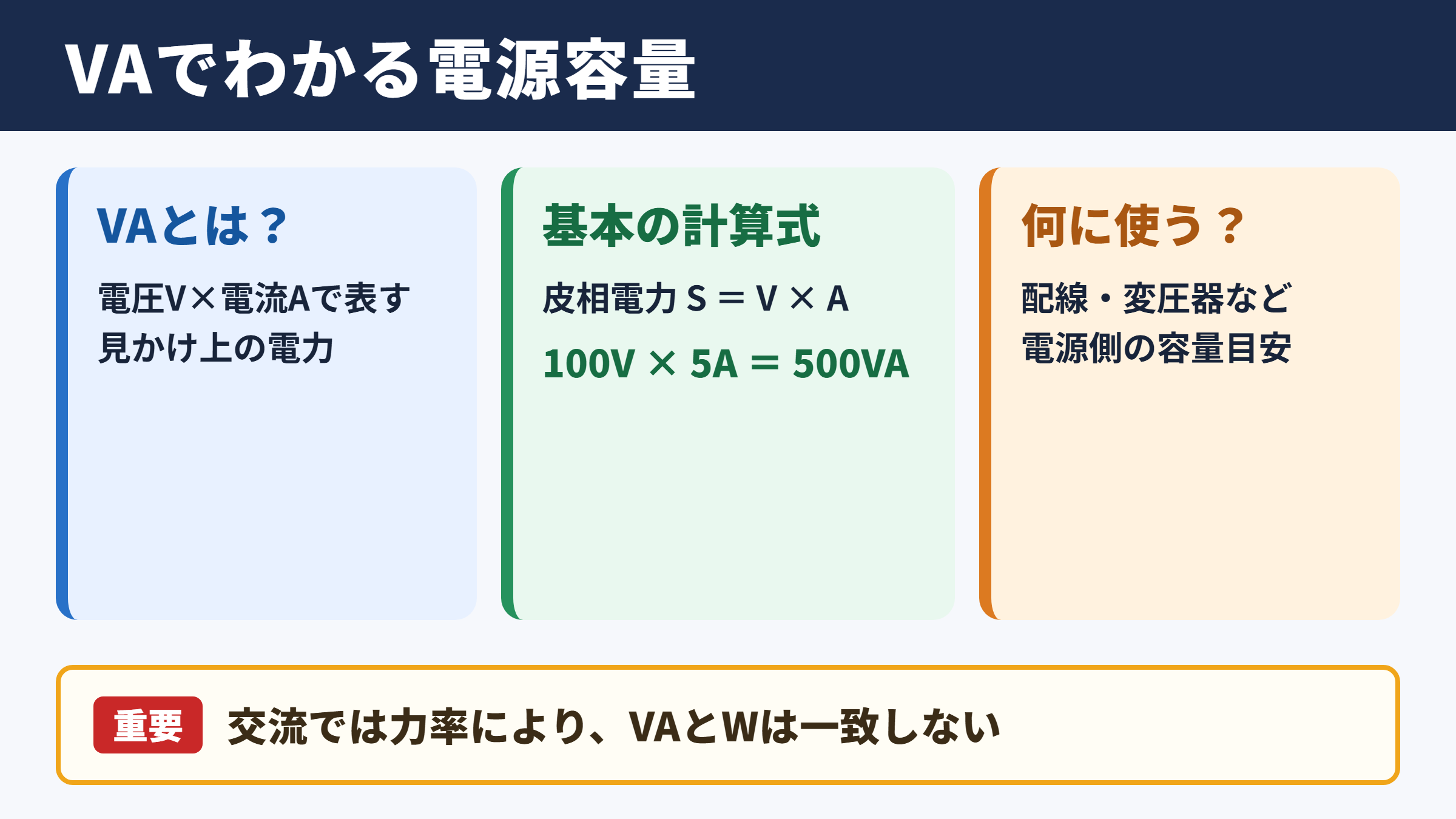

皮相電力の単位はVAであり、読み方はボルトアンペアです。

電圧を表すVと、電流を表すAを掛け合わせた単位で、交流回路に電気を供給するときの見かけ上の電力を示します。

たとえば100Vのコンセントから5Aの電流が流れている場合、皮相電力は500VAです。

ここでいう皮相とは、実際にすべてが仕事や熱に変わるとは限らない、見かけ上の電力という意味です。

交流では電圧と電流のタイミングがずれる場合があり、そのずれがVAとWの差につながります。

皮相電力が示す電源側の負担

皮相電力は、コンセント、配線、変圧器、発電機、UPSなど、電源側に必要な容量を考える際の重要な指標です。

機器が何Wの仕事をするかだけでなく、どの程度の電流を流すかによって、ケーブルの太さやブレーカー容量への影響が変わります。

そのため、電源設備の設計ではWだけではなくVAを確認する場面が少なくありません。

特にモーター、蛍光灯、エアコン、パソコンの電源装置など、コイルや電子回路を含む機器では、VA表示の意味を理解しておくと安心でしょう。

直流回路ではVAとWが一致しやすい理由

直流回路では、基本的に電圧と電流の位相差が生じないため、電圧と電流を掛けた値はそのまま電力Wと考えられます。

12Vで10Aを使用する直流機器なら、120VAであり、通常は120Wとして扱えます。

一方、家庭用コンセントのような交流回路では、力率が関わるため、VAとWが必ず一致するわけではありません。

交流の電気を扱う場合には、VAを単純にWへ読み替えないことが大切です。

VAとWの違い

続いてはVAとWの違いを確認していきます。

Wは有効電力を表す単位

Wはワットと読み、有効電力の単位です。

有効電力とは、照明を光らせる、ヒーターを温める、モーターを回すなど、実際の仕事に変換される電力を指します。

電気料金の計算で中心となるのも、原則としてこの有効電力です。

消費電力500Wの電気ヒーターは、おおむね500W分の電力を熱へ変えていると考えられます。

ただし、交流機器では電流が流れていても、すべてが有効電力になるとは限りません。

力率によってVAからWを求める仕組み

VAとWを結び付ける数値が力率です。

力率は、皮相電力のうち実際に有効電力として利用される割合を示し、通常は0から1、または百分率で表します。

つまり、1000VAの機器でも力率が0.8なら、有効電力は800Wです。

逆に800Wの機器を動かすために、力率0.8なら1000VAの電源容量が必要になる計算です。

皮相電力と有効電力の比較

VAとWの役割を混同しないために、主な違いを表で整理します。

比較項目	VA	W
名称	ボルトアンペア	ワット
表す電力	皮相電力	有効電力
計算の基本	電圧 × 電流	電圧 × 電流 × 力率
主な用途	電源容量、配線、UPS選定	消費電力、発熱、電気料金
交流回路での関係	W以上になることがある	VA以下になることがある

VAは設備を守るための容量の目安、Wは電気をどれだけ有効に使うかの目安として捉えると理解しやすいでしょう。

力率と無効電力の基礎

続いては力率と無効電力の基礎を確認していきます。

力率が低くなる主な原因

力率が低くなる代表的な原因は、コイルを使う機器や一部の電源回路です。

モーター、変圧器、リアクトル、古い蛍光灯器具などでは、電圧に対して電流の波形やタイミングがずれやすくなります。

このずれにより、電流は流れていても有効な仕事に直結しない成分が生まれます。

家庭で使う小型機器では大きな問題にならないこともありますが、工場や事業所の設備では力率改善が重要なテーマです。

無効電力の役割

無効電力は、モーターや変圧器が磁界をつくるために必要となる電力成分です。

名前から不要な電力のように感じるかもしれませんが、誘導電動機などの動作には欠かせない要素です。

ただし無効電力が大きいと、同じ有効電力を得るためにより大きな電流が必要になり、設備への負担が増えます。

三つの電力の関係

交流電力には、皮相電力、有効電力、無効電力という三つの見方があります。

皮相電力はVA、有効電力はW、無効電力はvarという単位で表されます。

種類	単位	内容
皮相電力	VA	電圧と電流から見た全体の電力
有効電力	W	熱、光、回転などの仕事に変わる電力
無効電力	var	磁界や電界の形成に関係する電力

これらは直角三角形の関係で説明されることが多く、皮相電力は有効電力と無効電力を合わせた大きさです。

難しく感じる場合でも、Wだけでは電源容量を判断できないという点を押さえれば十分役立ちます。

単相と三相の皮相電力計算

続いては単相と三相の皮相電力計算を確認していきます。

単相交流における計算方法

一般家庭で主に使われる単相交流では、皮相電力は電圧と電流を掛けて求めます。

100V回路で15A使用する場合、100V × 15Aで1500VAです。

200Vの単相機器で10Aなら、200V × 10Aで2000VAとなります。

仕様書に消費電力1800Wと書かれていても、回路側では2000VAを想定する必要がある場合があります。

三相交流における計算方法

工場設備や業務用空調では、三相200Vや三相400Vが使われます。

三相交流の皮相電力は、線間電圧と線電流にルート3を掛けて求める方法が一般的です。

有効電力を求めるときは、この皮相電力に力率を掛けます。

三相機器は出力が大きくなりやすいため、銘板に記載された電圧、電流、力率、定格出力を合わせて確認することが重要です。

ブレーカー容量を判断するときの注意点

ブレーカーを選ぶときは、Wの数値だけではなく、定格電流Aを優先して確認します。

皮相電力から電流を逆算すれば、回路に流れるおおよその負荷を把握できます。

また、モーターやコンプレッサーは始動時に大きな電流が流れることがあり、通常運転時のVAだけで余裕なく設計すると遮断するおそれがあります。

VA表示を確認する場面

続いてはVA表示を確認する場面を確認していきます。

UPSと無停電電源装置の容量

UPSはVAとWの両方が記載される代表的な機器です。

たとえば1000VA、600Wと表示されているUPSでは、皮相電力が1000VA以内であっても、有効電力が600Wを超える機器は接続できません。

パソコンやサーバーの消費電力が合計500Wであっても、電源の力率や起動時の負荷を考慮して余裕を持たせる必要があります。

VAとWの小さい方に合わせて負荷を判断することが、UPS選びの基本です。

家電や電源アダプターの表記

家電のACアダプターには、入力100V、出力○V、○Aのほか、消費電力やVAが記載されている場合があります。

ノートパソコン、ゲーム機、ルーターなどはスイッチング電源を使うことが多く、WとVAが完全には一致しないことがあります。

複数の機器を電源タップへ接続する場合、合計Wだけでなく、タップの定格電流と定格容量も確認してください。

一般的な100V、15Aの電源タップなら、理論上の皮相電力は1500VAです。

変圧器と発電機の定格容量

変圧器や発電機の容量は、WではなくkVAで表示されることが多いです。

kVAはキロボルトアンペアと読み、1kVAは1000VAを意味します。

表示	VA換算	主な用途の例
0.5kVA	500VA	小型制御回路、計測機器
1kVA	1000VA	小型UPS、簡易電源
5kVA	5000VA	小規模な業務設備
10kVA	10000VA	業務用機器、設備用変圧器

発電機に接続する負荷では、モーターの始動電流や低力率負荷が影響しやすいため、kVA定格に十分な余裕を持たせることが求められます。

皮相電力の単位に関するまとめ

皮相電力の単位はVAで、読み方はボルトアンペアです。

VAは電圧と電流を掛けた見かけ上の電力を表し、電源、配線、変圧器、UPSなどに必要な容量を判断する際に役立ちます。

一方のWは有効電力であり、実際に熱、光、回転といった仕事へ変わる電力を示します。

交流回路では力率が関わるため、VAとWは同じ数値とは限りません。

有効電力は皮相電力に力率を掛けて求められ、力率が低いほど同じWを得るために大きなVAが必要になります。

家電の使用、UPS選定、電源タップの負荷管理、設備設計では、Wだけで判断せず、VA、A、力率も一緒に確認することが大切です。

皮相電力の意味を理解しておけば、電気機器をより安全かつ適切に選びやすくなるでしょう。
