皮相電力の求め方は？計算方法や公式も！（電圧×電流：VA：三相交流の計算式など）

皮相電力は、電気設備の容量を考える際に欠かせない電力の表し方です。

エアコン、モーター、変圧器、分電盤などを選定するときは、消費電力のWだけでなく、VAで示される皮相電力を確認する場面が多くあります。

単相交流では電圧と電流を掛け、三相交流では電圧と電流に√3を掛けることが基本です。

ただし、有効電力、無効電力、力率との関係を理解していないと、公式を使えても設備容量の判断で迷うかもしれません。

この記事では、皮相電力の意味から単相と三相の計算式、電流値の求め方、実務で確認したい注意点までを順に解説します。

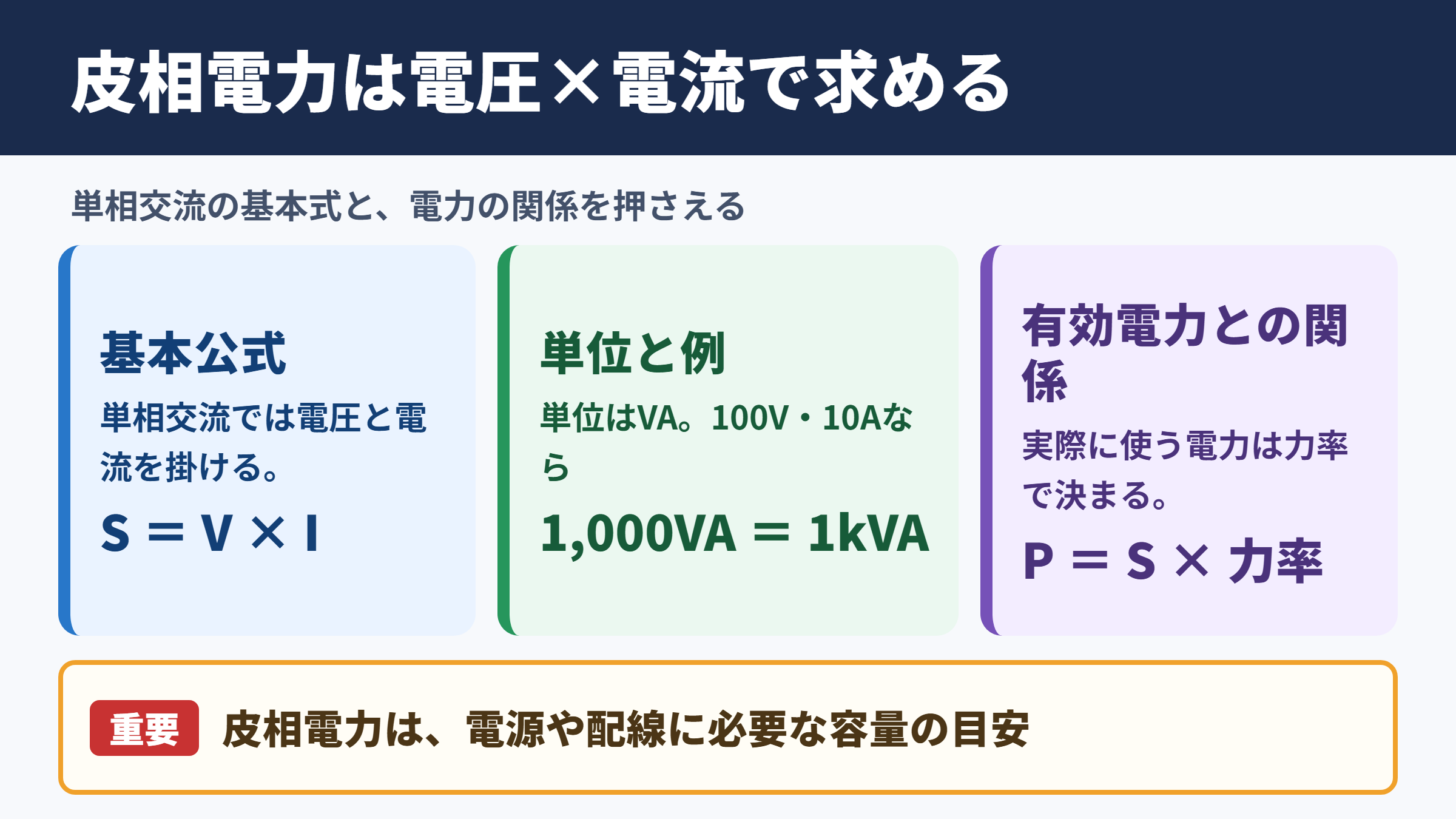

皮相電力の求め方と基本公式

それではまず皮相電力の求め方と基本公式について解説していきます。

単相交流における電圧と電流の積

単相交流の皮相電力は、電圧Vと電流Aを掛けることで求められます。

単位はVAで、ボルトアンペアと読みます。

家庭用コンセントや小規模な機器で用いられる100Vや200Vの交流回路では、この計算式が基本になります。

たとえば100Vの回路で10Aが流れる場合、皮相電力は100V×10Aで1,000VAです。

kVAで表示するなら、1,000で割って1kVAとなります。

ここで重要なのは、VAがそのまま実際に仕事へ変わる電力Wとは限らない点です。

交流回路では電圧と電流のタイミングがずれることがあり、その影響は力率として表されます。

有効電力と無効電力との関係

交流の電力は、皮相電力、有効電力、無効電力の三つをセットで考えると理解しやすくなります。

有効電力は機械を動かしたり、熱や光を発生させたりするために実際に使われる電力で、単位はWです。

無効電力はコイルやコンデンサの磁界、電界を作るために往復する電力で、単位はvarです。

皮相電力は、有効電力と無効電力を合わせた見かけ上の容量と考えるとよいでしょう。

力率をcosθとすると、有効電力は皮相電力に力率を掛けて求められます。

たとえば皮相電力が1,000VAで、力率が0.8なら、有効電力は800Wです。

同じ800Wを得る場合でも、力率が低いほど大きな電流が必要になり、配線や電源設備への負担が増えます。

VAとkVAの単位換算

皮相電力の単位にはVAとkVAがあります。

1kVAは1,000VAであり、比較的大きな設備ではkVA表示が一般的です。

分電盤、変圧器、非常用発電機、UPSなどの仕様書では、kVAを目にする機会が多いでしょう。

皮相電力	VA表示	kVA表示	利用例
500VA	500VA	0.5kVA	小型の電源装置
1,000VA	1,000VA	1kVA	小規模な単相負荷
5,000VA	5,000VA	5kVA	小型変圧器やUPS
10,000VA	10,000VA	10kVA	業務用設備の電源
100,000VA	100,000VA	100kVA	工場設備や受変電設備

WとVAを同じ数値として扱うと、力率が1ではない交流負荷で誤りにつながります。

仕様を比較するときは、消費電力がWなのか、容量がVAまたはkVAなのかを先に確認しましょう。

単相交流における計算方法

続いては単相交流における計算方法を確認していきます。

100V回路の計算例

100Vの単相回路で電流が12Aの場合、皮相電力は100V×12Aで1,200VAです。

つまり1.2kVAの容量が必要な負荷と考えられます。

この負荷の力率が0.85なら、有効電力は1,200VA×0.85で1,020Wです。

ヒーターのように力率がほぼ1となる機器では、WとVAの数値は近くなります。

しかし、モーター、照明用安定器、スイッチング電源などでは力率が異なるため、必ず銘板や仕様書を確認してください。

200V単相回路の計算例

単相200V回路も計算の考え方は100V回路と同じです。

たとえば200Vで15Aが流れる設備なら、皮相電力は200V×15Aで3,000VAとなります。

kVAに換算すると3kVAです。

電圧が2倍になれば、同じ電流でも皮相電力は2倍になります。

そのため、同じ電力を使用するなら100Vより200Vのほうが必要電流を抑えやすく、配線の電圧降下や発熱を小さくしやすい特徴があります。

ただし、ブレーカーの定格、電線の許容電流、コンセントや端子台の定格電圧も合わせて確認することが大切です。

電流値から必要容量を判断する考え方

設備の電流値が分かっている場合は、皮相電力を求めることで電源容量を見積もれます。

反対に、必要な皮相電力と電圧が分かれば、流れる電流の目安も逆算できます。

実際の回路では、定常運転時の電流だけでは十分とはいえません。

モーターやコンプレッサーには始動時に大きな電流が流れる場合があり、始動電流と同時使用率を加味した設計が必要です。

余裕を大きく取りすぎると設備費が上がるため、負荷の運転条件を確認して適切な容量を選定しましょう。

三相交流における計算式

続いては三相交流における計算式を確認していきます。

√3を使う皮相電力の公式

三相交流の皮相電力は、線間電圧と線電流を使って求めるのが一般的です。

単相交流と違い、計算式には√3が入ります。

√3は約1.732です。

三相交流では三つの相が120度ずつ位相差を持つため、この係数が必要になります。

公式を使うときは、電圧が相電圧ではなく線間電圧であることを確認してください。

工場や店舗などで使われる三相200V、三相400V、三相440Vの設備では、この計算がよく用いられます。

三相200V設備の計算例

三相200Vの回路に20Aが流れる場合、皮相電力は√3×200V×20Aで求めます。

計算結果は約6,928VAであり、約6.93kVAです。

力率が0.8なら、有効電力は約6.93kVA×0.8で約5.54kWとなります。

なお、電気設備の銘板に定格出力kWと定格電流Aが併記されていても、機器の効率や力率によって値の関係は変わります。

モーターの軸出力だけを見て電源容量を決めず、入力側の定格電流や定格入力も確認する必要があります。

三相電流を逆算する方法

必要な三相容量が分かるときは、公式を変形して電流を求められます。

たとえば10kVA÷1.732÷200Vで計算すると、約28.9Aになります。

この値は理論上の定常電流の目安です。

回路保護を検討する際には、負荷の種類、連続運転時間、始動方式、周囲温度、配線方法なども影響します。

電流の逆算値だけでブレーカーやケーブルを決定しないことが、安全な設備計画につながります。

力率を含めた有効電力の考え方

続いては力率を含めた有効電力の考え方を確認していきます。

力率が電力計算に与える影響

力率は、皮相電力のうち有効電力として使える割合を示す値です。

1に近いほど、同じVAに対して多くのWを取り出せます。

力率0.7の機器と力率0.95の機器では、同じ有効電力を得るために必要な皮相電力と電流が大きく変わります。

有効電力	力率	必要な皮相電力	単相200V時の電流目安
2,000W	1.00	2,000VA	10A
2,000W	0.90	約2,222VA	約11.1A
2,000W	0.80	2,500VA	12.5A
2,000W	0.70	約2,857VA	約14.3A

力率が下がるほど、同じ仕事量でも大きな電流が流れる点が重要です。

電流が増えると配線の損失や電圧降下が増え、設備容量にも余裕が必要になります。

モーターと変圧器で確認したい数値

モーターでは、定格出力kW、効率、力率、定格電流を確認します。

モーターの定格出力は軸で取り出せる機械的な出力であり、電源からの入力電力とは一致しません。

変圧器では、定格容量がkVAで表示されることが一般的です。

これは変圧器が負荷の力率にかかわらず、電圧と電流による熱的な負担を受けるためです。

仕様書にkWしかない場合は、想定力率を使ってkVAへ換算する必要があります。

皮相電力は有効電力を力率で割ることで算出できます。

低力率を改善するための対策

低力率の主な要因には、誘導電動機、変圧器、リアクトルなどのコイル成分があります。

これらの負荷では遅れ無効電力が発生し、電流が増えやすくなります。

力率改善の代表的な方法は、進相コンデンサを設置して無効電力を補うことです。

ただし、コンデンサ容量を大きくしすぎると過進相となる場合があり、設備との相性も確認しなければなりません。

高調波を含む回路では、単純なコンデンサ設置が共振につながることもあります。

専門的な設計が必要な設備では、負荷の実測値を基に力率と高調波を評価することが望ましいでしょう。

皮相電力を使う機器選定のポイント

続いては皮相電力を使う機器選定のポイントを確認していきます。

ブレーカーと配線容量の確認

ブレーカーや配線を選ぶときは、皮相電力から求めた電流値が出発点になります。

単相100Vで1.5kVAなら15A、単相200Vで1.5kVAなら7.5Aが目安です。

三相200Vで1.5kVAなら、約4.3Aとなります。

ただし、ブレーカーの定格電流は、計算値に近いものを機械的に選べばよいわけではありません。

連続負荷、突入電流、モーター始動、周囲温度、電線の敷設条件などを含めて判断する必要があります。

電線の許容電流より大きいブレーカーを選ぶと、過熱時に保護できないおそれがあります。

施工や保護協調に関わる選定は、電気工事士や設備設計者へ確認することが安心です。

UPSと発電機の容量選定

UPSや非常用発電機は、容量をkVAで示す製品が多くあります。

これは接続される負荷の力率によって、同じkWでも必要な電流が異なるためです。

たとえば負荷合計が8kWで力率0.8なら、必要な皮相電力は10kVAです。

実際には将来の増設分、始動電流、UPSの許容力率、バッテリー運転時間なども考慮します。

サーバーや通信機器では力率改善回路を備えた電源が増えていますが、負荷変動や突入電流は残ります。

重要設備では、通常運転時だけでなく停電復旧時の挙動まで想定することが大切です。

複数負荷を合計するときの注意点

複数の機器を一つの電源へ接続する場合、単純に定格kWだけを足すと実態と合わないことがあります。

基本は各機器の皮相電力VAまたはkVAを確認し、合計して電源容量を見積もる方法です。

力率が異なる負荷を厳密に扱う場合は、有効電力と無効電力をそれぞれ合計してから皮相電力を求めます。

また、すべての機器が同時に最大出力で動くとは限りません。

設備の用途によっては同時使用率を設定し、実際の運用に近い最大需要を見積もります。

一方で、停止しているように見える機器でも待機電力があるため、盤内の補助電源や制御機器も見落とさないようにしましょう。

皮相電力の計算で起こりやすい誤り

続いては皮相電力の計算で起こりやすい誤りを確認していきます。

WとVAを同じものとして扱う誤り

最も多い誤りは、有効電力Wと皮相電力VAを常に同じ数値として扱うことです。

力率1に近い抵抗負荷では差が小さいものの、すべての電気機器に当てはまるわけではありません。

特にモーター、インバーター、業務用空調、変圧器を含む回路では、力率を確認する必要があります。

Wは実際に消費される電力、VAは電源側に必要となる容量という役割の違いを押さえてください。

電気料金の検討ではWやkWhが中心ですが、電源設備の容量検討ではVAやkVAが中心になります。

三相計算で√3を忘れる誤り

三相交流の計算で√3を忘れると、必要な容量や電流の見積もりが大きくずれます。

三相200V、20Aなら、電圧×電流だけでは4,000VAとなります。

しかし正しい皮相電力は約6,928VAであり、差は非常に大きくなります。

逆に三相の電流を計算するときに√3で割り忘れると、過大な電流値を出してしまいます。

計算前に、単相か三相か、使用している電圧が線間電圧かを確認する習慣をつけましょう。

定格値と実測値を混同する誤り

銘板に記載された定格電流は、定められた条件での基準値です。

実際の電流は負荷率、電源電圧、周囲温度、制御方式によって変化します。

設備の余裕度を調べるなら、クランプメーターや電力計を用いて実測する方法が役立ちます。

測定時には、単相なら電圧と電流、三相なら各相の電流バランスも確認します。

相ごとの電流差が大きいと、三相全体の平均値だけでは見えない問題があるかもしれません。

計算結果は設計の入口として使い、最終的な設備判断では仕様書と現場条件を照らし合わせることが重要です。

皮相電力の求め方のまとめ

皮相電力は、交流回路に必要な電源容量を表す基本的な指標です。

単相交流では電圧×電流、三相交流では√3×電圧×電流で求めます。

単位はVAであり、1,000VAは1kVAです。

有効電力Wとの違いは力率にあり、皮相電力×力率で有効電力を計算できます。

設備選定では、WだけでなくVA、kVA、力率、定格電流を一緒に確認することが大切です。

さらに、ブレーカー、電線、変圧器、UPS、発電機を選ぶ場面では、始動電流や同時使用率、実際の運転条件も加味してください。

単相と三相の公式を区別し、三相では√3を忘れないことが、正確な皮相電力計算への近道となります。
