空気の透磁率は、磁場を扱う計算や電磁気学の学習で頻繁に登場する物性値です。
ただし、空気は磁気的な性質が非常に弱いため、真空と同じ値として近似してよいのか、比透磁率はいくつなのかで迷う方も多いでしょう。
透磁率はコイル、電磁石、変圧器、アンテナ、磁気センサーなどの設計にも関わる基本事項です。
この記事では、空気の透磁率の値と真空透磁率との違いを押さえたうえで、比透磁率、計算方法、実務での近似の考え方までわかりやすく解説します。

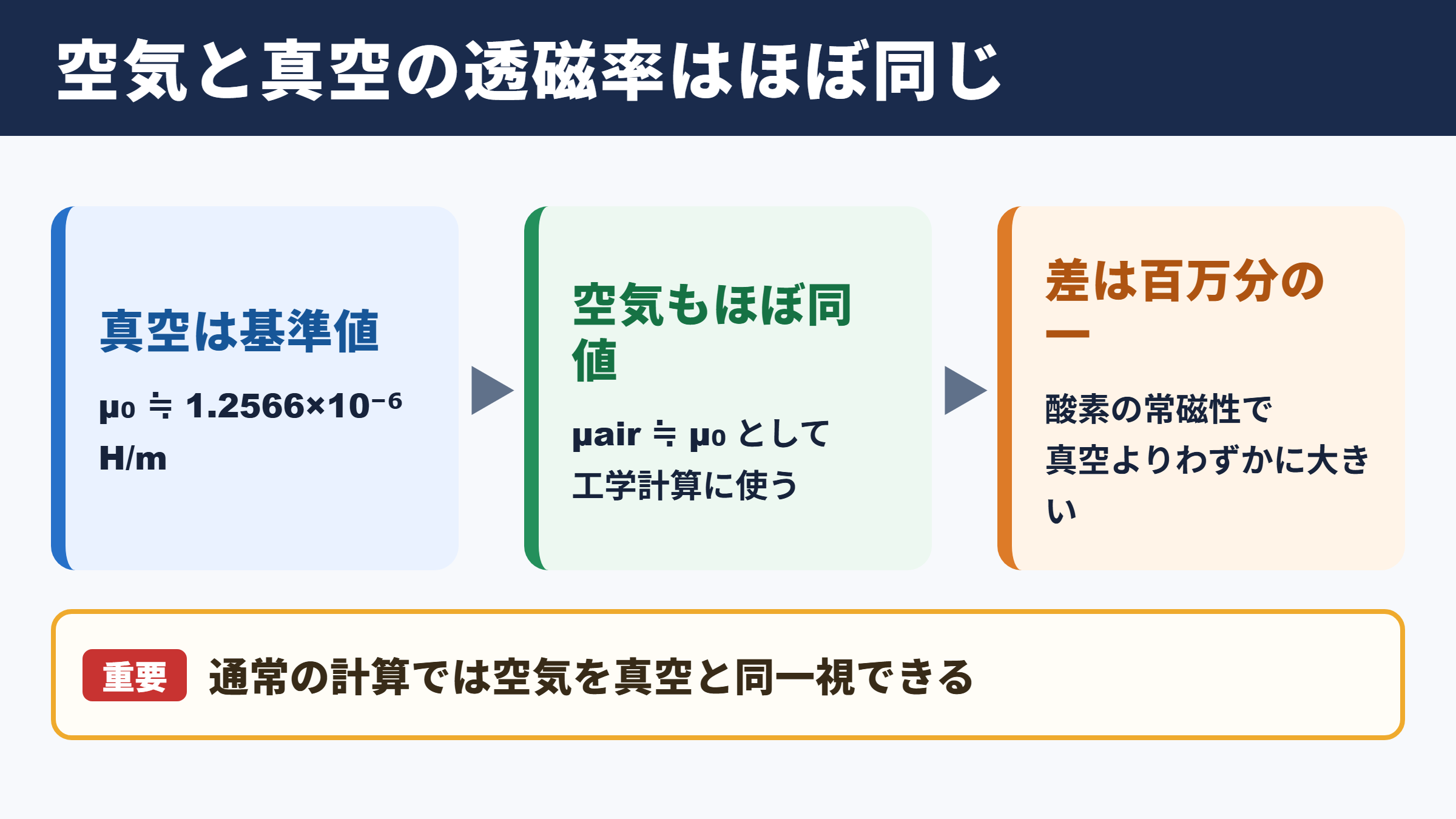

空気の透磁率と真空との差
それではまず空気の透磁率と真空との差について解説していきます。
空気の絶対透磁率の近似値
透磁率とは、物質の中で磁場がどの程度生じやすいかを示す値です。
空気の絶対透磁率は、通常の工学計算では真空の透磁率とほぼ等しいものとして扱われます。
真空の透磁率 μ0 は、およそ 1.25663706×10−6 H m−1 です。
空気の透磁率 μair も、一般的な近似では μair ≒ μ0 と置きます。
単位の H m−1 は、ヘンリー毎メートルを表します。
資料によっては N A−2 という単位表記も見かけますが、電磁気学では同じ量を別の形で表したものです。
空気中の磁気的な応答は極めて小さいため、桁数まで厳密に問われない問題や設計初期の計算では、空気の透磁率を真空透磁率と同一視する方法が広く使われます。
真空透磁率との数値比較
真空には原子や分子が存在しないため、外部磁場に対して物質固有の磁化が生じません。
一方の空気には窒素、酸素、アルゴン、二酸化炭素、水蒸気などの分子が含まれています。
そのため空気の透磁率は理論上、真空の値と完全に一致するわけではありません。
とくに酸素は常磁性を持つため、空気全体としても真空よりわずかに磁化しやすい性質があります。
| 比較対象 | 比透磁率の目安 | 磁気的な特徴 | 計算上の扱い |
|---|---|---|---|
| 真空 | 1 | 物質による磁化がない状態 | 基準値として使用 |
| 乾燥空気 | 約1.00000037 | 真空よりごくわずかに大きい | 多くの場合は1として近似 |
| 水 | 1よりわずかに小さい | 反磁性の性質 | 高精度用途では考慮 |
| 鉄 | 非常に大きい | 強磁性による磁束の通りやすさ | 材料特性を必ず確認 |
空気の比透磁率は厳密には1より少し大きいものの、その差は百万分の一程度です。
日常的な電気計算で真空と空気を区別しない理由は、この差が結果へ与える影響がほとんどないためです。
空気を真空として扱える条件
磁気回路の概算、学校の物理問題、一般的なコイルのインダクタンス計算では、空気の透磁率を真空透磁率として差し支えない場面が大半です。
空芯コイルや空気ギャップを含む電磁石でも、まずは μr を1として計算することが一般的でしょう。
空気の透磁率は真空透磁率とほぼ同じです。
通常の計算では μair ≒ μ0、比透磁率 μr ≒ 1 と置けば十分な精度を得られます。
ただし、微弱磁場を測る装置、MRI周辺の解析、精密磁気計測、航空宇宙分野の磁場校正では事情が変わります。
温度、気圧、湿度、空気組成によるわずかな違いまで評価対象になることがあり、近似の前提を明確にする必要があります。
比透磁率と磁化率の基礎
続いては比透磁率と磁化率の基礎を確認していきます。
比透磁率の意味
比透磁率は、ある物質の透磁率が真空の透磁率の何倍かを示す無次元量です。
絶対透磁率を μ、真空透磁率を μ0 とすると、比透磁率 μr は次の関係で表されます。
μr ＝ μ μ0−1
または μ ＝ μ0μr と表せます。
真空の比透磁率は基準として1です。
空気もこれに限りなく近く、実務上は μr ＝ 1 として扱うことが多くなります。
一方で、鉄やニッケルなどの強磁性体は比透磁率が大きく、磁束を集めやすい材料です。
磁気シールド材やトランスの鉄心が利用されるのは、この性質を活用するためです。
磁化率との関係
磁化率は、磁場を加えたときに物質がどの程度磁化するかを示す量です。
比透磁率との関係は、線形で等方的な物質を想定すると理解しやすくなります。
比透磁率 μr は、おおむね 1＋χ で表せます。
χ は体積磁化率を表し、空気では非常に小さな正の値です。
磁化率が正なら、物質は磁場に引き寄せられやすい常磁性の傾向を持ちます。
逆に負なら、磁場をわずかに避ける反磁性の傾向です。
空気には常磁性の酸素が含まれているため、平均的には真空より透磁率が少しだけ大きくなります。
空気成分が持つ磁気的性質
空気は単一の物質ではなく、複数の気体が混ざった混合気体です。
主成分である窒素は反磁性の傾向を示し、酸素は常磁性の性質を示します。
この違いが合わさることで、大気としての比透磁率は1よりわずかに大きい値になります。
湿度が変われば水蒸気の割合も変化するため、極端な精密計測では空気の状態を無視できません。
とはいえ、一般的な実験室や室内環境での差は小さく、空気の組成差が通常の回路計算を大きく変えることはほぼありません。
値そのものを暗記するより、空気は真空に非常に近い磁気的環境であると理解しておくと便利です。
空気透磁率を使う計算式
続いては空気透磁率を使う計算式を確認していきます。
磁束密度と磁界の関係
透磁率は、磁束密度 B と磁界 H を結び付ける重要な係数です。
線形な媒質では、両者の関係を次のように表します。
B ＝ μH
空気中では B ≒ μ0H と近似できます。
磁束密度 B の単位はテスラ、磁界 H の単位はアンペア毎メートルです。
空気中で磁界が同じなら、発生する磁束密度は真空中のものとほぼ一致します。
そのため、空間中の磁場分布を求める解析では、空気領域を真空領域としてモデル化することがよくあります。
空芯コイルのインダクタンス
空芯ソレノイドコイルのインダクタンスは、透磁率を用いて概算できます。
コイル内部が空気で満たされている場合、コアの比透磁率はほぼ1です。
L ≒ μ0N2A l−1
L はインダクタンス、N は巻数、A は断面積、l は磁路長の目安です。
この式では、巻数を増やすほどインダクタンスが大きくなり、断面積を広げても値が増えることがわかります。
一方で空気の透磁率は小さいため、鉄心を入れたコイルより大きなインダクタンスを得にくい特徴があります。
ただし空芯コイルは磁気飽和が起こりにくく、高周波回路や直線性を重視する用途で大きな利点があります。
空気ギャップを含む磁気回路
変圧器、モーター、電磁石の磁気回路には、意図的に空気ギャップを設ける場合があります。
空気ギャップは透磁率が低いため、磁気抵抗が大きくなりやすい部分です。
磁気抵抗 Rm は、おおむね l μA−1 で表せます。
空気ギャップでは μ ≒ μ0 となるため、わずかなすき間でも磁気抵抗が増えます。
鉄心部分の比透磁率が大きい場合、磁気抵抗の大部分を空気ギャップが占めることも珍しくありません。
ギャップ長のばらつきはインダクタンスや吸引力に影響するため、部品の組み立て精度が重要になります。
空気の透磁率を正しく理解すると、なぜ小さなすき間が磁気回路に大きく影響するのかも見えてくるでしょう。
真空透磁率の扱いと単位系
続いては真空透磁率の扱いと単位系を確認していきます。
真空透磁率の定義上の位置付け
真空透磁率 μ0 は、電磁気学の基本定数として長く扱われてきました。
以前は、アンペアの定義と深く結び付き、4π×10−7 H m−1 と正確に定められていました。
現在の国際単位系では定義体系が改定されており、真空透磁率は他の定数から実験的に定まる量として扱われます。
ただし通常の計算では、4π×10−7 H m−1 を十分な近似値として使えます。
教科書や技術資料でこの表記を見かけたら、空気の透磁率を近似する際の基準値だと考えると理解しやすいでしょう。
SI単位での表現
透磁率の単位には H m−1 がよく用いられます。
これはインダクタンスの単位であるヘンリーを、長さで割った形です。
別の表現として N A−2 や T m A−1 も使われます。
| 量 | 記号 | 代表的な単位 | 用途の例 |
|---|---|---|---|
| 絶対透磁率 | μ | H m−1 | 媒質中の磁場計算 |
| 真空透磁率 | μ0 | H m−1 | 真空や空気の基準 |
| 比透磁率 | μr | 無次元 | 材料比較 |
| 磁化率 | χ | 無次元 | 磁化の強さの評価 |
比透磁率と磁化率には単位がないため、材料どうしの磁気的な差を比較しやすい利点があります。
一方で絶対透磁率を使う式では、単位の整合性を確認しないと計算結果を誤りやすいため注意が必要です。
電気回路の定数とのつながり
真空透磁率は、真空の誘電率や光速とも関連しています。
電磁波が真空中を伝わる速さは、電気と磁気の性質が結び付いた結果として説明されます。
この関係は、アンテナ設計、同軸ケーブル、高周波回路、電波伝搬の基礎にもつながります。
空気は真空に近い透磁率を持つため、空気中の電磁波についても真空中の式を出発点として考えられます。
もちろん空気の誘電率や屈折率にはわずかな差がありますが、日常的な無線設計では近似の有効性が高い場面も多いでしょう。
空気の透磁率を真空透磁率に近似できることは、磁場だけでなく電磁波の基本計算を簡潔にする重要な前提です。
精度が求められるほど、温度、湿度、周波数、周辺材料まで含めて条件を整理します。
測定と高精度解析での注意点
続いては測定と高精度解析での注意点を確認していきます。
温度と気圧による変動
空気の密度は温度や気圧によって変化します。
密度が変われば、単位体積当たりに含まれる分子数も変わるため、透磁率もごくわずかに変動します。
一般的な設計では無視できる変化ですが、高精度な磁気計測では補正対象になる場合があります。
たとえば基準磁場を校正する環境では、室温、気圧、湿度、換気状態などを記録することがあります。
空気の透磁率は一定値として便利に使える一方、厳密には環境条件に依存する量です。
湿度と空気組成の影響
乾燥空気と湿った空気では、水蒸気の含有量が異なります。
また、二酸化炭素濃度や酸素濃度が変われば、混合気体としての磁化率もわずかに変化します。
通常の電子工作や設備設計でここまで考慮する必要はありません。
しかし、磁気天秤、原子時計、磁気共鳴装置、研究用センサーなどでは、周囲の気体条件が誤差要因になることがあります。
測定結果の再現性を高めるには、数値だけでなく測定時の環境を記録する習慣が役立ちます。
シミュレーションモデルの選び方
有限要素法などで磁場解析を行う場合、空気領域の比透磁率は1に設定することが標準的です。
磁性材料の周囲に設ける解析空間も、空気または真空としてモデル化されることが多くなります。
外部空間を十分に広く取らないと、計算境界が磁場分布に影響する可能性があります。
また、鉄心のような非線形材料を含むモデルでは、空気の近似誤差より材料のB H特性やギャップ寸法の影響が支配的になることもあります。
解析で重要なのは、空気の比透磁率を細かく調整することより、境界条件、材料特性、空気ギャップ、メッシュ密度を用途に応じて整えることです。
空気は通常 μr ＝ 1 と設定し、必要になった段階で高精度の物性値を検討すると効率的です。
空気の透磁率に関するまとめ
空気の透磁率は、真空透磁率とほぼ等しく、一般的には約1.25663706×10−6 H m−1 と近似されます。
空気の比透磁率は厳密には約1.00000037であり、真空よりわずかに大きい値です。
この違いは空気中の酸素などが持つ磁気的性質によるものですが、通常の電磁石、コイル、磁気回路、電気回路の計算ではほぼ影響しません。
空気では μ≒μ0、μr≒1 と覚えておけば、多くの問題に対応できます。
ただし、精密な磁場測定や高感度センサー、研究用途では、温度、気圧、湿度、空気組成による小さな差も確認したほうがよいでしょう。
空気ギャップを含む磁気回路では、空気の透磁率が低いことにより磁気抵抗が大きくなります。
値を暗記するだけでなく、真空との比較や比透磁率の意味まで理解すると、電磁気学と実務設計の両方で活用しやすくなります。
