ワイヤーカットは、細いワイヤーに電気を流し、放電の熱で金属を切り抜く精密加工です。

複雑な輪郭や小さな穴、硬い材料にも対応しやすく、金型や精密部品の製造で広く活用されています。

一般的な切削加工とは異なる原理を持つため、加工精度、対応できる形状、コストの考え方を知っておくことが大切でしょう。

この記事ではワイヤーカットの意味から仕組み、メリット、用途、依頼時の注意点まで、初めての方にも分かりやすく解説します。

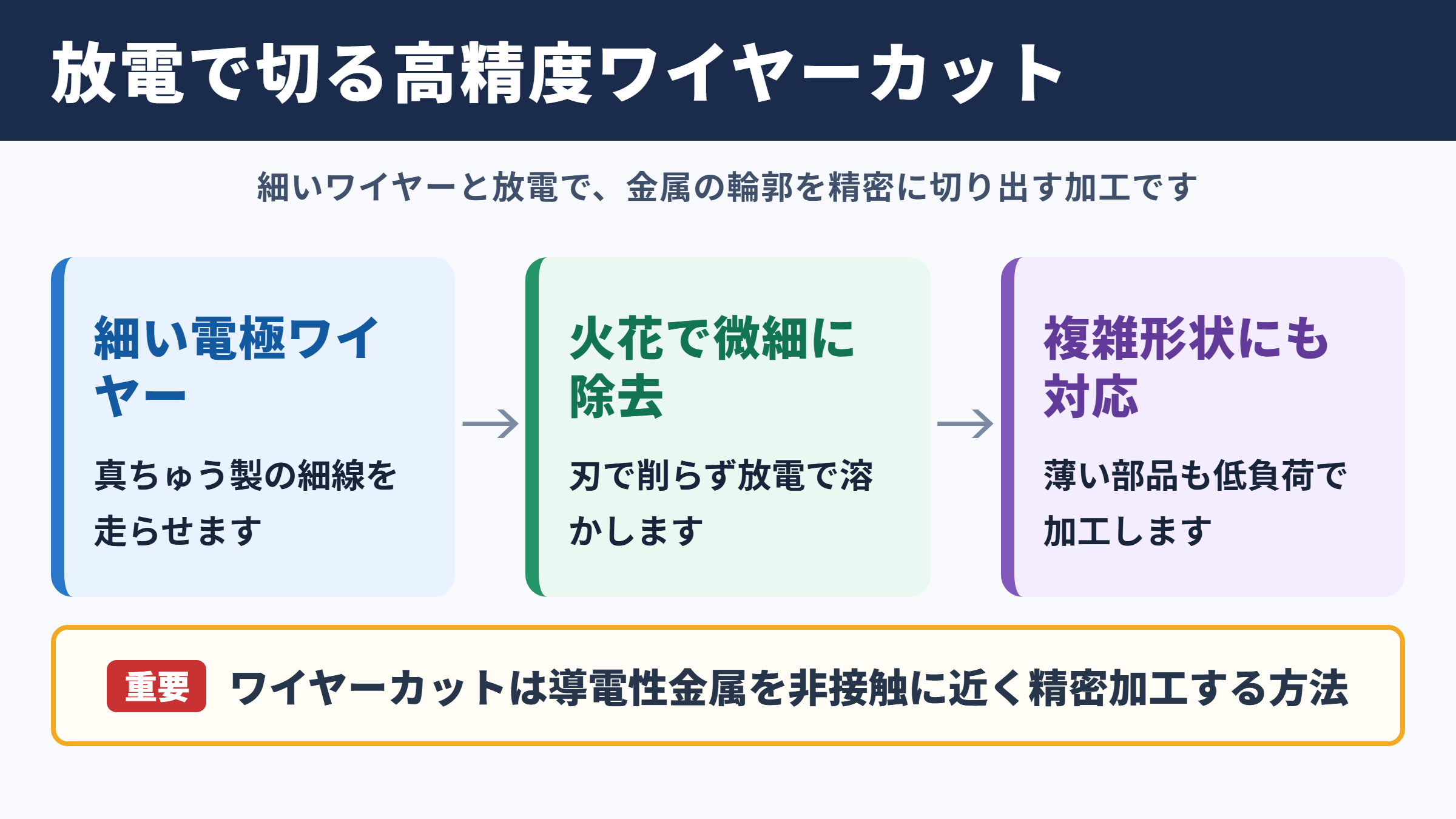

ワイヤーカットとは放電で金属を高精度に切断する加工方法です

それではまずワイヤーカットの意味と、金属加工における位置付けについて解説していきます。

ワイヤーカットの基本的な意味

ワイヤーカットとは、真ちゅうなどで作られた非常に細いワイヤー電極を走らせ、工作物との間に発生する放電を利用して金属を加工する方法です。

正式にはワイヤ放電加工、またはワイヤ放電加工機による加工と呼ばれます。

ワイヤーそのものが刃物として金属を削るのではなく、電気的な火花によって材料を少しずつ溶かし、除去する点が大きな特徴です。

切断という言葉からノコギリやレーザー加工を想像するかもしれませんが、ワイヤーカットでは非接触に近い状態で加工が進みます。

工具の押し付けによる力が小さいため、薄い部品や複雑な形状の部品にも向いています。

放電加工の一種としての位置付け

放電加工には、ワイヤーカットのほかに形彫り放電加工や小穴放電加工があります。

形彫り放電加工は目的の形をした電極を使って凹部を加工し、小穴放電加工は細い穴を開けるために用いられます。

これに対してワイヤーカットは、糸のようなワイヤーを輪郭に沿って移動させ、部品の外形や内形を切り抜く加工です。

金型のパンチ、ダイ、治具、精密機械部品などで、特に重要な役割を担っています。

焼入れ後の硬い鋼材でも加工できることから、熱処理後の仕上げ工程として選ばれる場面も少なくありません。

切削加工との違い

切削加工では、エンドミル、ドリル、旋盤のバイトなどの工具が材料に直接触れ、力を加えながら切りくずを出します。

一方、ワイヤーカットでは放電によって微細な除去を繰り返すため、材料に大きな加工負荷がかかりにくい傾向があります。

ただし、どちらが優れているという単純な話ではありません。

立体形状を速く削り出すなら切削加工が有利な場合があり、硬質材料の精密な輪郭加工ならワイヤーカットが有力な選択肢になります。

比較項目	ワイヤーカット	切削加工
主な原理	放電による熱的除去	工具で材料を削る
対象材料	導電性が必要	樹脂や木材を含め幅広い
硬い金属	加工しやすい	工具摩耗に注意が必要
複雑な輪郭	得意	工具径の制約を受ける
立体的な削り出し	用途が限定される	得意
加工速度	比較的ゆっくり	条件次第で速い

ワイヤーカットの仕組みは連続放電と加工液の働きで成り立ちます

続いてはワイヤーカットの原理と、加工中に起きている現象を確認していきます。

ワイヤーと工作物の間で発生する放電

加工機では、ワイヤー電極と金属材料の間にわずかな隙間を保ちながら電圧をかけます。

隙間に加工液が存在する状態で電気エネルギーが加わると、瞬間的な放電が発生します。

放電の熱は局所的に非常に高くなり、材料表面のごく小さな部分を溶融、蒸発させます。

この現象を一度だけで終えるのではなく、数多く繰り返すことで、プログラムされた軌跡に沿って材料が切り抜かれていく仕組みです。

ワイヤーと材料を接触させずに加工するため、機械的な応力を抑えやすい点も理解しておきたいところです。

加工液が果たす重要な役割

ワイヤーカットでは、多くの場合、純水を加工液として使用します。

加工液には、放電によって生じた微細な加工くずを洗い流す役目があります。

さらに、加工部の温度を安定させ、放電が適切に発生する環境を保つことも重要な働きです。

加工くずが残ると放電が不安定になり、加工面の荒れや精度低下につながる可能性があります。

そのため、加工液の管理やろ過装置の状態は、完成品の品質にも関係します。

NC制御で輪郭を正確に動かす

ワイヤーカット加工機は、数値制御によってワイヤーの位置を細かく動かします。

CADデータをもとに作成した加工プログラムを使い、直線、円弧、複雑な曲線を追従させることが可能です。

上下のガイドを別々に制御できる機種では、テーパー形状の加工にも対応できます。

たとえば金型部品に角度を持たせたい場合、上側と下側で異なる軌跡を描かせることで、まっすぐではない切断面を作れます。

図面の精度だけでなく、加工データの作り方が品質を左右する工程です。

ワイヤーカットで加工できる材料と形状を知っておきましょう

続いては対応できる材料や、得意とする形状について確認していきます。

加工できるのは電気を通す材料です

ワイヤーカットの前提条件は、加工対象が導電性を持つことです。

代表的な材料には、鉄、鋼、ステンレス、アルミニウム、銅、真ちゅう、チタン、超硬合金などがあります。

焼入れ鋼や工具鋼、金型用鋼材のように硬い材料も、放電加工なら工具の切れ味に頼らず加工できます。

一方で、樹脂、ゴム、木材、セラミックの多くは電気を通さないため、通常のワイヤーカットでは加工対象になりません。

材料選定の段階で、導電性の有無を最初に確認することが必要です。

複雑な内形と細かな輪郭に強みがあります

ワイヤーカットは、外周形状だけでなく、材料の内部をくり抜く加工にも適しています。

内部形状を加工する場合は、まずスタート穴を別の加工で開け、そこへワイヤーを通してから切断を始めます。

四角穴、異形穴、ギアの輪郭、細いスリット、金型の抜き形状など、細部まで形を作り込みたい部品で活躍します。

ただし、ワイヤーには太さがあるため、内側の角を完全な直角に仕上げることはできません。

角部にはワイヤー半径に応じた小さな丸みが残るため、設計時には最小コーナーRを考慮する必要があります。

板厚とテーパー加工の考え方

ワイヤーカットは比較的厚い金属材料にも対応できますが、板厚が増すほど加工時間は長くなりやすい傾向です。

また、厚みのある材料で細かい形状を加工する場合、洗浄性や放電の安定性も重要になります。

テーパー加工では、上面と下面で異なる輪郭にすることが可能です。

金型の抜け勾配、部品同士のはめ合い、特殊な断面形状などに活用されます。

対応可能な板厚やテーパー角度は加工機の仕様によって変わるため、製作を依頼する際は確認しておくと安心でしょう。

ワイヤーカットのメリットと注意したいデメリット

続いては採用前に押さえたい利点と、加工上の制約について確認していきます。

高硬度材でも精密な加工を目指せます

ワイヤーカットの代表的なメリットは、硬い材料を高精度で加工しやすいことです。

焼入れ後の金型部品を加工できれば、切削後に発生しやすい熱処理ひずみへの対応を考えやすくなります。

微細な輪郭や狭い隙間にも対応しやすく、部品の寸法公差が厳しい現場で選ばれています。

仕上げ条件を細かく設定し、複数回の仕上げ加工を行うことで、加工面や寸法の安定を目指すことも可能です。

精度が求められる金型や治具では、有力な加工方法といえるでしょう。

工具負荷が小さく薄物にも対応しやすい

切削工具を強く押し当てる加工では、薄い板や細い部位が変形することがあります。

ワイヤーカットは加工時の機械的な力が小さいため、部品への負荷を抑えながら加工しやすい特徴があります。

工具の回転による振れや切削抵抗を考慮しにくい形状でも、条件によっては安定した加工が期待できます。

ただし、材料内部に残る応力や、加工時の熱的な影響が完全になくなるわけではありません。

精密部品では、固定方法や加工順序まで含めて検討することが大切です。

加工速度と加工変質層には注意が必要です

ワイヤーカットは精密な反面、荒取りを短時間で終えたい加工には向かないことがあります。

材料を除去する速度は、切削やレーザー加工より遅く感じられる場面もあるでしょう。

また、放電の熱によって加工面近くに変質層が生じる可能性があります。

金型や高い耐久性が求められる部品では、仕上げ条件、加工面粗さ、必要に応じた後処理を検討します。

コストだけで判断せず、求める精度、数量、納期、材料特性のバランスで選ぶことが重要です。

ワイヤーカットの主な用途と金型製作での活用例

続いてはワイヤーカットがどのような製品や現場で使われるのかを確認していきます。

プレス金型のパンチとダイ

ワイヤーカットは、プレス金型の製作で非常に身近な加工方法です。

金属板を打ち抜くパンチや、材料を抜くためのダイには、製品形状に合わせた精密な輪郭が必要になります。

複雑な曲線、細い部分、角部が多いデザインでも、加工プログラムに沿って形状を作り込みやすい点が利点です。

クリアランスと呼ばれる部品間の隙間は製品品質に影響するため、寸法管理が欠かせません。

金型部品の輪郭精度は、成形品や打ち抜き品の品質にもつながる重要な要素です。

治具、検査具、試作部品

製造現場では、部品を正しい位置に固定する治具や、寸法を確認する検査具にも精度が求められます。

ワイヤーカットを活用すると、複数の部品を組み合わせるための形状や、複雑な位置決め穴を加工しやすくなります。

少量の試作では、専用工具を多く用意せずに輪郭形状を作れることがメリットになる場合もあります。

設計変更が発生した際も、加工データを修正して対応できるため、開発工程との相性も良好です。

医療、航空宇宙、電子部品分野

小型で精密な金属部品が必要な分野でも、ワイヤーカットの技術は活用されています。

医療機器用の部品、航空宇宙関連の高機能材料部品、半導体製造装置の部品などは、材料の硬さや形状の複雑さが課題になりやすい領域です。

微細加工ではワイヤー径、放電条件、固定精度などが品質に大きく影響します。

要求仕様が厳しいほど、単に図面通りに切るだけでなく、測定方法や品質保証の体制まで確認したいところです。

ワイヤーカットを依頼するときの図面と見積もりのポイント

続いては加工を外注する場合や社内製作を計画する場合に、確認したい実務上のポイントを解説していきます。

材料、板厚、精度を具体的に伝えます

見積もりを依頼する際は、材料名、板厚、数量、完成寸法、公差、表面粗さの希望を明確にします。

同じ形状でも、普通公差でよい部品と、厳しい寸法精度が必要な部品では、加工条件や確認工程が変わります。

材料が支給品である場合は、熱処理の有無、反り、表面状態も伝えておくとよいでしょう。

特に焼入れ材では、素材の状態によって加工の進め方を検討する必要があります。

必要な精度を過不足なく指定することが、品質と費用の両方に関わります。

スタート穴、角R、切り残しを確認します

閉じた内形を加工する場合、ワイヤーを通すスタート穴が必要になります。

穴をどこに設けるかによって、見た目、機能、後加工の必要性が変わることがあります。

また、内角にはワイヤー径に由来するRが残るため、相手部品が角まで入り込む設計では注意が必要です。

外形を切り抜いた際に部品が落下しないよう、タブと呼ばれる小さな切り残しを設けるケースもあります。

切り残しの除去方法や、その部分の仕上がりもあらかじめ相談するとスムーズです。

加工時間とコストが増える条件

ワイヤーカットの費用は、単純に材料の大きさだけで決まるものではありません。

切断する長さ、板厚、求める精度、仕上げ回数、形状の複雑さ、段取りの難しさなどが関係します。

細かな形状や厳しい公差では、荒加工の後に複数回の仕上げ加工を行うことがあり、時間も増えます。

急ぎの納期では対応可否が変わるため、必要な日程は早めに伝えることをおすすめします。

加工目的に合った精度と仕上げ条件を選ぶことで、無理のないコスト管理につながるでしょう。

まとめ

ワイヤーカットとは、細いワイヤー電極と放電現象を利用して、導電性の金属を高精度に加工する方法です。

焼入れ鋼や超硬合金のような硬い材料にも対応しやすく、複雑な輪郭、内形、テーパー形状の加工で力を発揮します。

一方で、導電性が必要であること、加工速度に限りがあること、角部にRが残ることなどの注意点もあります。

金型、治具、試作部品、精密機械部品を検討する際は、材料、板厚、公差、スタート穴、仕上げ条件を整理しておくことが重要です。

ワイヤーカットの原理と得意分野を理解することで、目的に合う金属加工を選びやすくなるでしょう。
