VE管とは？用途や特徴、接続方法をわかりやすく解説！（内径・長さ・定尺）
電気配線の保護に使われるVE管は、住宅から店舗、工場まで幅広い現場で見かける電線管です。
見た目は塩化ビニル製のパイプに似ていますが、電気工事に適した寸法や強度、接続方法が定められているため、水道用の管とは区別して選ぶ必要があります。
本記事ではVE管の意味、用途、内径、長さ、定尺、接続に使う付属品まで、初めて扱う方にもわかりやすく整理します。
VE管の意味と基本用途
それではまずVE管の意味と、どのような場所で使われるのかを解説していきます。

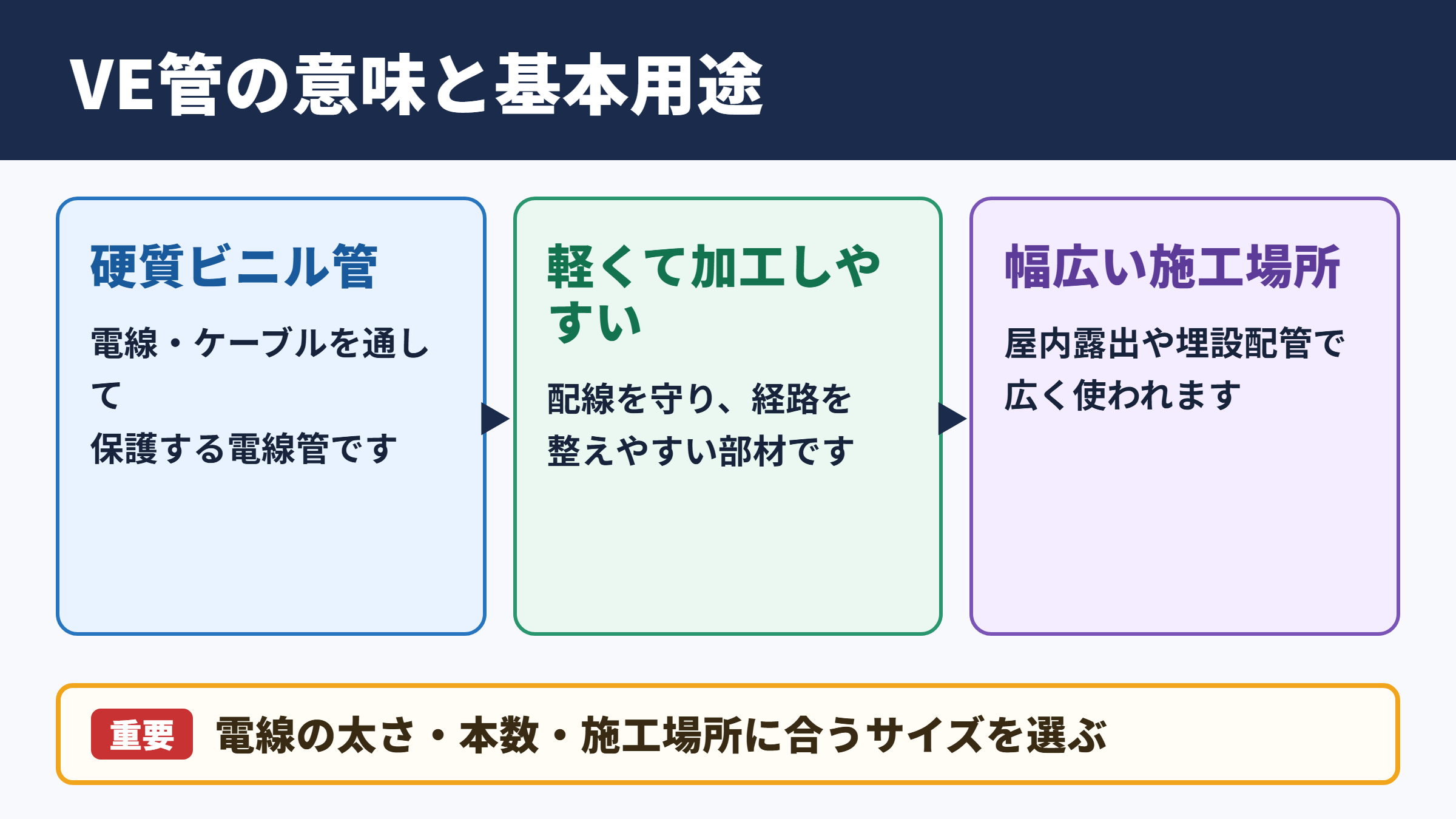

VE管の正式名称と素材
VE管は、硬質塩化ビニル電線管を指す呼び方です。
電線やケーブルを通して保護するための管であり、軽量で加工しやすいことから、電気設備工事に広く採用されています。
一般に灰色の製品が多く、屋内外の露出配管や、コンクリートへの埋設配管などで使用されます。
VE管は電線を機械的な衝撃や汚れから守り、配線経路を整える役割を持つ部材です。
電線をそのまま壁面や天井裏へ通すよりも、将来の引き替えや増設を検討しやすい点も大きな利点でしょう。
ただし、すべての電線を自由に収めてよいわけではありません。
電線の太さ、収容本数、施工場所、関連する電気設備技術基準などを確認したうえで、適切なサイズを選定します。
電気工事で使われる主な場所
VE管は、屋内の露出配線でよく使われます。
たとえば倉庫の壁面、店舗のバックヤード、工場内の機械周辺、駐車場の照明配線などが代表例です。
天井裏や床下に配線を通す際にも、配線をまとめて保護したい場面で役立ちます。
屋外では、直射日光、雨水、温度変化、衝撃の影響を受けやすいため、設置環境に合う仕様かどうかの見極めが欠かせません。
露出配管では、見た目の整い方と保守性の両方を考えてVE管を配置することが重要です。
曲がり角には曲がりコネクタやベンドを使い、支持間隔を守ってサドルで固定すると、たわみや破損を抑えやすくなります。
PF管やCD管との使い分け
電線管にはVE管以外にも、PF管やCD管があります。
PF管は合成樹脂製可とう電線管の一種で、曲げやすく、自己消火性を備えた製品が多い点が特徴です。
CD管も可とう性がありますが、主にコンクリート埋設用として扱われ、露出施工には適さない種類があります。
VE管は直線的でしっかりした配管を作りやすく、壁面に沿わせる施工や、保護性能を重視する場所で選ばれます。
選び方の目安として、直線的で丈夫な露出配管にはVE管、複雑な経路で曲げ施工をしやすくしたい場合にはPF管、コンクリート内部の配線計画ではCD管を検討します。
施工条件によって適切な管種は変わるため、名称だけで判断せず、製品の使用場所と施工要領を確認しましょう。
VE管の特徴と選定条件
続いてはVE管の特徴と、選定時に見逃せない条件を確認していきます。
軽量性と施工のしやすさ
VE管の魅力は、金属管と比べて軽く、切断や接続の作業を進めやすいことです。
配管の長さに合わせてパイプカッターやのこぎりで切り、切断面のバリを整えれば、コネクタやソケットへ接続できます。
金属管のようにねじ切りを必要としない施工も多く、作業負担を抑えやすいでしょう。
切断後のバリ取りは、電線の被覆を傷付けないための基本作業です。
管の内側に残った鋭利な部分は、通線時にケーブルを傷める原因になります。
外側だけでなく内側も触れて確認し、なめらかな状態に整えることが大切です。
絶縁性と耐食性
塩化ビニル製のVE管は、金属ではないため電気を通しにくく、腐食しにくい性質を持ちます。
湿気のある場所や、金属管がさびやすい環境で利点を感じやすい素材です。
一方で、強い衝撃、極端な温度、紫外線などには注意が必要になります。
屋外の露出配管では、耐候性を備えた製品の採用、適切な支持、保護カバーの設置などを検討すると安心です。
VE管は耐食性に優れますが、どの環境でも劣化しない部材ではありません。
屋外、薬品を扱う場所、熱源の近くなどでは、メーカーの適用条件と現場の環境を必ず照らし合わせましょう。
施工場所に応じた注意点
VE管を選ぶ際は、管そのもののサイズだけでなく、露出か埋設か、屋内か屋外か、衝撃を受ける可能性があるかを確認します。
人や台車がぶつかりやすい低い位置では、配管ルートを変更したり、保護材を追加したりする判断が必要になることもあります。
また、熱を発する機器の近くでは、管の変形や劣化につながるおそれがあります。
配管は通せればよいものではなく、施工後に安全に維持できる経路を選ぶことが重要です。
点検や将来の改修を考え、接続部やボックスを無理に隠し過ぎない計画も意識したいところです。
内径とサイズ表記の基礎
続いてはVE管の内径とサイズ表記について確認していきます。
呼び径と実際の寸法
VE管のサイズは、一般に呼び径で表示されます。
呼び径は管の大きさをわかりやすく区分するための名称であり、表示された数字がそのまま内径や外径を示すとは限りません。
購入時には呼び径だけで判断せず、製品カタログの外径、内径、肉厚を確認することが確実です。
特に既設配管へ接続する場合は、接続する管と付属品の呼びが一致しているかを確認しましょう。
| 呼び径の例 | 主な配線の考え方 | 確認したい項目 |
|---|---|---|
| VE14 | 比較的細い電線の保護 | 電線の本数と通線性 |
| VE16 | 照明や小規模な回路の配線 | 既設配管との適合 |
| VE22 | 複数本の電線を通す配線 | 曲がり部での通線余裕 |
| VE28 | 太めのケーブルや本数の多い配線 | ボックスのノックアウト寸法 |
| VE36以上 | 幹線や余裕を持たせたい配線 | 支持方法と設置スペース |
上表は用途を考えるための一般的な目安です。
実際の選定では、使用する電線の種類と断面積、許容電流、管内占積率、施工基準を踏まえて判断してください。
内径と通線性の関係
内径は、電線を通せる量や作業のしやすさに直接関わります。
管内が狭過ぎると、通線時の摩擦が増え、被覆に負担がかかるおそれがあります。
余裕のない配管は、後から電線を追加したいときにも障害になりがちです。
たとえば直線区間では通せても、曲がりが複数ある経路では抵抗が大きくなります。
電線の太さだけではなく、配管の全長、曲がりの数、プルボックスの位置まで含めて内径を検討します。
内径の選定では、通るかどうかではなく、無理なく通線と更新ができる余裕を確保する視点が大切です。
太いケーブルを引き込む場合や、曲がりが多い場合には、一段階大きなサイズを選ぶことで施工性が改善することがあります。
付属品とのサイズ合わせ
VE管には、ストレートボックス、アウトレットボックス、コネクタ、ソケット、サドル、キャップなどの付属品を組み合わせます。
これらは通常、管の呼び径に対応したサイズで選びます。
管がVE16なら、原則としてVE16対応のソケットやコネクタを使用する考え方です。
ただし、ボックス側の接続口やねじの規格が異なる場合もあるため、部材の組み合わせは事前に確認しましょう。
管と付属品の呼び径をそろえることが、すき間、抜け、施工不良を防ぐ第一歩です。
長さと定尺の考え方
続いてはVE管の長さと定尺について確認していきます。
定尺品の一般的な扱い
VE管は、メーカーや販売形態によって定尺で流通しています。
定尺とは、あらかじめ決められた標準の長さで販売される管材のことです。
現場では必要な長さに切断して使うため、配管ルートの実寸だけでなく、切りしろや接続部分の差し込み長さも考慮して数量を見積もります。
長い直線配管を作る場合は、定尺の長さを意識することで、接続箇所を減らせるでしょう。
接続部が少ないほど見た目が整いやすく、施工確認のポイントも減らせます。
必要本数の計算方法
必要本数は、配管ルートの総延長だけで単純に決めないことが大切です。
曲がり部、立ち上がり、ボックスへの引き込み、予備材、切断ロスを含めて計画します。
配管総延長が二十メートルで、使用するVE管の定尺が四メートルなら、単純計算では五本です。
ただし途中で切断が多い場合や、予備を確保したい場合には、追加分を見込むことが現実的です。
短い端材を無理に使うと、接続箇所が増え、仕上がりや作業効率に影響することがあります。
材料費だけでなく、接続作業や将来の点検性まで含めて定尺を活用することがポイントです。
切断と差し込み長さの注意
VE管を切断したら、設計した長さと実際の仕上がり寸法に差が出ないよう注意します。
ソケットやコネクタへ差し込む部分は、外から見える長さには含まれません。
特にボックス間をぴったりに切る施工では、差し込み分を考慮しないと管が届かない、または余って収まりが悪いといった問題が起こります。
切断前に仮合わせを行い、管の奥まで確実に入るかを確認すると安心です。
切断面のバリを除去しないまま接続すると、差し込み不足や電線被覆の損傷につながります。
長さの確認、切断、バリ取り、仮合わせの順に作業を進めると、施工精度を保ちやすくなります。
接続方法と施工部材
続いてはVE管の接続方法と、施工で使う主な部材を確認していきます。
ソケットによる直線接続
VE管を直線的に延長する場合には、同じ呼び径に対応したソケットを使います。
両側の管をまっすぐ差し込み、接続部が浮いたり傾いたりしないように施工します。
接着剤を使用する施工では、対象製品と施工方法を確認し、指定された手順に従うことが必要です。
接着前に管の汚れや水分を取り除くと、接続状態を安定させやすくなります。
ソケット接続では、管が最後まで差し込まれているかを目視と手触りで確認しましょう。
浅い差し込みは抜けやすさにつながるため、施工後の確認を省かないことが大切です。
ボックスとの接続
スイッチ、コンセント、照明器具、分岐箇所などでは、配線を収めるボックスとVE管を接続します。
このときに使う代表的な部材がコネクタです。
ボックスの接続口と管の呼び径に合ったコネクタを選び、固定状態を確かめます。
ボックス内は電線の接続、曲げ、点検のためのスペースが必要になります。
無理に多くの電線を収めると、端子部への負担や作業性の低下につながるでしょう。
ボックス接続では、管の固定だけでなく、電線の引き出し方向と点検時の作業スペースも重要です。
配線が交差し過ぎないように、入線方向を計画してから施工すると整いやすくなります。
曲がり部と支持方法
配管ルートを曲げる場所では、ベンドや曲がりコネクタを使用します。
VE管を無理に曲げると割れや変形の原因になるため、専用部材で滑らかな曲線を作ることが基本です。
曲がりが急過ぎると通線しにくくなるため、電線を引き込む作業まで想定してルートを決めましょう。
壁面や天井に固定する際には、サドルなどを使って適切な間隔で支持します。
支持が不足すると、管のたわみ、振動、接続部への負荷につながります。
直線部だけでなく、曲がり部やボックスの近くにも必要な支持を設けると、安定した仕上がりになります。
まとめ
VE管は硬質塩化ビニル電線管であり、電線やケーブルを保護しながら、整った配線経路を作るために使われる部材です。
軽量で加工しやすく、絶縁性と耐食性を持つ一方、施工場所によっては紫外線、熱、衝撃への配慮が必要になります。
選定では呼び径だけでなく、内径、収容する電線、配管経路、曲がりの数、接続する付属品まで確認することが重要です。
定尺を利用する際には、配管の総延長に加えて切断ロスや差し込み長さを見込み、無理のない材料計画を立てましょう。
接続にはソケットやコネクタを使い、切断面のバリ取り、差し込み確認、適切な支持を丁寧に行うことが、安全で長持ちする配管につながります。
電気工事は資格や法令上の扱いに注意が必要な作業も含まれます。
不安がある場合は、施工条件に合う製品を確認し、必要に応じて電気工事士などの専門家へ相談することをおすすめします。
