テレセントリックレンズの原理は？両側・片側の違いも！（絞り位置：焦点距離：光学系：被写界深度など）

テレセントリックレンズの原理は？両側・片側の違いも！（絞り位置：焦点距離：光学系：被写界深度など）

画像測定、外観検査、寸法検査では、対象物までの距離が少し変わるだけで見かけの大きさが変化し、測定値に誤差が生じることがあります。

この課題に対応する光学部品がテレセントリックレンズです。

通常のレンズとの違いは単に高解像度である点ではなく、被写体距離の変化による倍率変動を抑えられる点にあります。

両側テレセントリック、物体側テレセントリック、像側テレセントリックの特徴を理解すると、カメラ、照明、被写界深度、焦点距離を適切に組み合わせやすくなるでしょう。

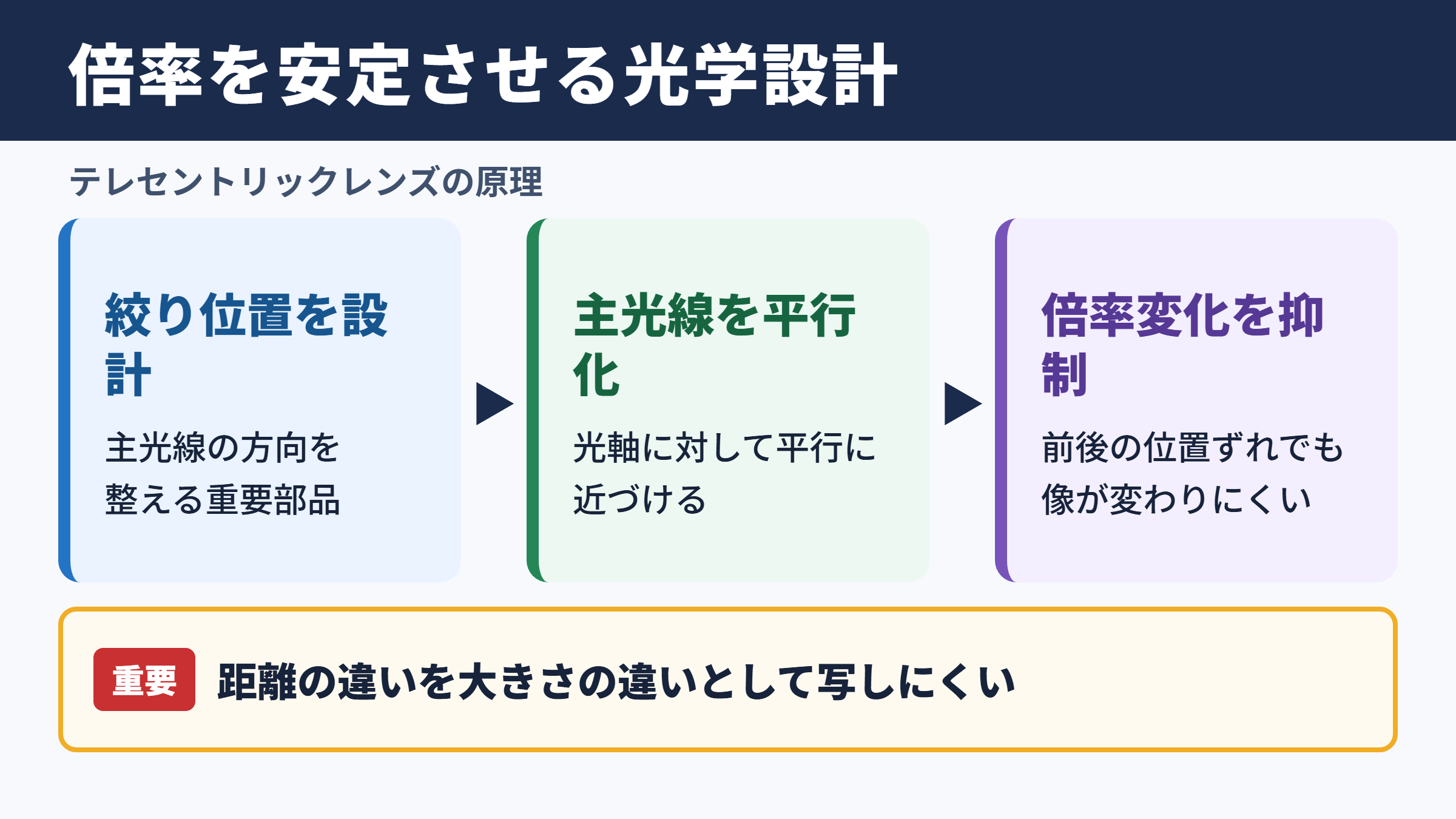

テレセントリックレンズの原理

それではまずテレセントリックレンズの原理について解説していきます。

主光線を平行に近づける光学設計

テレセントリックレンズとは、物体側または像側の主光線が光軸に対して平行、もしくは平行に近い状態になるよう設計されたレンズです。

一般的な撮影レンズでは、被写体から出た光はレンズへ向かって広がり、撮像素子へ向かう光線も角度を持ちます。

そのため、レンズに近い部分は大きく、遠い部分は小さく写る遠近法の影響を受けます。

一方で物体側テレセントリックレンズは、物体側で主光線を平行化するため、ワークが前後に多少動いても像の倍率がほとんど変わりません。

寸法を画素数へ換算する検査では、この特性が大きな意味を持ちます。

距離の違いを大きさの違いとして写しにくいことが、テレセントリック光学系の核心です。

絞り位置が決めるテレセントリック性

テレセントリック性を生む重要な要素が絞り位置です。

レンズの入射瞳または射出瞳を、光学系の焦点位置付近に配置することで、特定側の主光線を平行に近づけます。

物体側で平行光線となる設計では、絞りが後側焦点位置に関係する位置へ置かれます。

像側で平行光線となる設計では、撮像面側の光線角度を抑えるように絞りが配置されます。

絞りは明るさを調整する部品という印象を持たれがちですが、テレセントリックレンズでは主光線の方向と倍率安定性を左右する部品でもあります。

絞りを小さくすれば被写界深度は深くなりやすいものの、回折による解像低下や光量不足も起こり得ます。

焦点距離と撮影倍率の考え方

テレセントリックレンズを選定する際には、一般的なカメラレンズのように焦点距離だけを見る方法では十分ではありません。

特に測定用途では、撮影倍率、対応センサーサイズ、視野、作動距離、被写界深度を一体で確認する必要があります。

撮影倍率は、被写体上の長さが撮像素子上でどの程度の長さに結像するかを示す値です。

測定分解能は、視野をカメラの横方向画素数で割って求める考え方が基本になります。

ただし、画素分解能が高くても、レンズ解像力、照明条件、エッジのコントラスト、ワークの姿勢が不足していれば、実際の測定精度は伸びません。

焦点距離という単独の数値よりも、必要な視野で必要な倍率を維持できるかを優先すると、選定の失敗を避けやすくなります。

両側テレセントリックと片側テレセントリックの違い

続いては両側テレセントリックと片側テレセントリックの違いを確認していきます。

物体側テレセントリックの特徴

物体側テレセントリックレンズは、被写体側の主光線が光軸と平行に近いレンズです。

対象物がレンズに近づいたり遠ざかったりしても、撮影倍率が変動しにくい点が最大の特徴になります。

電子部品の外形、ピンの位置、基板穴の径、フィルムの輪郭、金属部品の寸法など、前後位置のばらつきが避けにくい検査に適しています。

また、被写体の側面が見えにくくなる傾向があり、輪郭を明確に抽出したい場面でも役立ちます。

円柱や段差のある部品を通常レンズで撮影すると、上面と下面で見かけの幅が変わることがあります。

物体側テレセントリックでは、この遠近による変化を抑えやすく、画像上の輪郭を寸法情報として扱いやすいことが利点です。

像側テレセントリックの特徴

像側テレセントリックレンズは、撮像素子へ入射する主光線の角度を小さくする設計です。

撮像面へできるだけ垂直に近い光を入れることで、センサー上の受光むらや周辺部の感度低下を抑える目的があります。

特に画素が微細なCMOSセンサーや、マイクロレンズ構造を持つ撮像素子では、入射角が大きいと周辺画素で光量が落ちる場合があります。

画像周辺まで明るさと解像感を保ちたい撮影では、像側テレセントリック性が有効でしょう。

ただし、像側テレセントリックだけでは、ワーク位置の前後変動による倍率変化を十分に抑えられないことがあります。

寸法測定を第一目的とするなら、物体側テレセントリック性の有無を必ず確認することが重要です。

両側テレセントリックの特徴

両側テレセントリックレンズは、物体側と像側の両方でテレセントリック性を持つ光学系です。

被写体位置の変動による倍率変化を抑えながら、撮像素子への入射角も小さくしやすいため、高精度な画像測定で採用されます。

高解像度センサーとの組み合わせ、広い撮像面の均一性、厳しい寸法公差への対応では大きな価値を発揮します。

その反面、レンズ構成が複雑になり、外径、全長、重量、価格が大きくなりやすい点には注意が必要です。

種類	主な特性	適した用途	注意点
物体側テレセントリック	被写体距離で倍率が変わりにくい	外形測定、穴径測定、位置検査	センサー周辺の入射角は別途確認
像側テレセントリック	撮像素子への入射角を抑えやすい	周辺光量を重視する撮影	倍率安定性は限定的な場合がある
両側テレセントリック	倍率安定性と撮像均一性を両立しやすい	高精度測定、微細部品検査	サイズとコストを確認

片側か両側かの判断は、測定誤差の原因がワーク側にあるか、撮像素子側にあるかを整理してから行うと明確になります。

被写界深度と倍率誤差の関係

続いては被写界深度と倍率誤差の関係を確認していきます。

被写界深度とテレセントリック性の違い

被写界深度が深いことと、テレセントリックであることは同じ意味ではありません。

被写界深度とは、ピントが合っていると判断できる前後方向の範囲です。

対してテレセントリック性は、前後方向の位置変動による倍率変化を抑える特性を指します。

絞りを絞れば被写界深度は深くなり、段差のあるワークでも輪郭が見えやすくなります。

しかし通常レンズでは、ピントが合っていても被写体距離に応じて像倍率が変わることがあります。

測定用の光学系では、ピントの許容範囲と寸法の許容範囲を別々に考えることが欠かせません。

段差ワークで生じる見かけの差

基板上の部品、コネクター、打ち抜き部品、樹脂成形品には高さ方向の段差があります。

通常レンズでは、カメラに近い上面と遠い底面で倍率が異なり、垂直な側面が傾いて見えることがあります。

この状態で上面のエッジを基準にして穴径や幅を判定すると、実寸とは異なる値を得る可能性があります。

物体側テレセントリックレンズでは、主光線が平行に近いため、段差があっても横方向の倍率差を小さくできます。

ただし、段差が被写界深度を超えていれば、下側または上側の輪郭がぼける点は変わりません。

絞り値と回折のバランス

被写界深度を深くするために絞りを小さくしすぎると、回折の影響で細部のコントラストが低下することがあります。

特に高画素カメラでは、画素ピッチに対して回折ボケが無視できない大きさになる場合があります。

暗くなった分を露光時間の延長や照明出力で補うと、ワークの振動、移動速度、発熱、フリッカーなども検討対象になります。

適切な絞り値は、必要な被写界深度、レンズの解像性能、照明の余裕、検査タクトのバランスで決まります。

カタログ上の最大解像度だけで判断せず、実機に近い条件でエッジの立ち上がりを確認することが大切です。

測定精度を左右する光学系と照明

続いては測定精度を左右する光学系と照明について確認していきます。

レンズ解像力とカメラ画素の組み合わせ

高画素カメラを使えば、必ずしも測定精度が上がるわけではありません。

レンズが撮像素子の細かい画素まで十分なコントラストを届けられなければ、画素数の増加を活かしきれないためです。

反対に、レンズ性能が高くても視野が広すぎれば、1画素あたりの被写体上の大きさが大きくなり、微細な寸法差を捉えにくくなります。

必要な最小検出寸法、公差、視野、画素数、レンズのMTFを合わせて検討する姿勢が重要です。

カメラとレンズは独立した部品ではなく、一つの撮像システムとして評価しましょう。

同軸落射照明と輪郭照明の使い分け

照明は、寸法測定の再現性を大きく左右します。

外形や穴の輪郭を測る場合は、バックライトを使ってシルエットを明確にする方法がよく用いられます。

透過照明で背景を明るくし、ワークを暗く写すと、二値化やエッジ検出のしきい値を安定させやすくなります。

金属表面の印字、傷、反射面の微細欠陥を見る場合には、同軸落射照明、リング照明、ドーム照明などを使い分けます。

テレセントリックレンズを用いても、照明のむらや反射が大きければエッジ位置は揺らぎます。

測定の現場では、レンズ選定と同じ段階で照明方式を決めることが実務的です。

テレセントリック照明の役割

テレセントリック照明は、光を一定方向にそろえて照射するための照明です。

テレセントリックレンズと組み合わせると、輪郭の明暗境界を鋭くし、ハレーションや半影を抑えやすくなります。

穴の内径、透明フィルムの輪郭、ガラス部品、エッジの欠けなどでは、通常の拡散バックライトより判定が安定する場合があります。

ただし、ワークの反り、表面状態、材質、厚み、位置ずれによって最適な照明は異なります。

テレセントリックレンズの選定項目

続いてはテレセントリックレンズの選定項目を確認していきます。

視野と撮影倍率の確認

最初に決めるべき項目は、検査したい範囲である視野です。

ワーク全体を一度に確認するのか、微細な一部だけを拡大して測定するのかで、必要な倍率は大きく異なります。

カメラのセンサーサイズと撮影倍率が分かれば、対応できる視野を概算できます。

ワーク寸法に対して視野がぎりぎりだと、位置ずれで端部が欠ける可能性があります。

搬送精度や治具のばらつきを見込み、必要に応じて余裕を持たせることが大切です。

ただし視野を広げすぎると分解能が下がるため、検査項目ごとにカメラを分ける選択も有効でしょう。

作動距離と機械設計の確認

作動距離は、レンズ先端から被写体までの距離です。

テレセントリックレンズでは、倍率ごとに適切な作動距離が定められている製品が多く見られます。

装置内部のスペース、照明の設置位置、搬送部との干渉、レンズ保護カバー、メンテナンス性を含めて確認する必要があります。

ワークとレンズの距離を無理に変えると、ピント、倍率、周辺画質、テレセントリック性が仕様から外れるおそれがあります。

作動距離に余裕があれば便利とは限らず、レンズが長く大型になり、剛性や取り付け精度への要求が増すこともあります。

光学仕様と装置寸法は同時に成立させる項目として扱いましょう。

テレセントリック誤差と許容公差

テレセントリックレンズにも、倍率変化が完全にゼロになるわけではありません。

製品仕様にはテレセントリック度やディストーションが示されている場合があり、測定公差と照合する必要があります。

テレセントリック度は、被写体側の主光線が平行からどの程度ずれているかを表す目安です。

ディストーションは、画面中心と周辺で倍率が変化する歪みを示します。

視野全体で測定する場合には、中心だけで校正して終えるのではなく、複数位置の基準寸法で誤差分布を確かめることが重要です。

確認項目	確認する内容	見落とした場合の影響
撮影倍率	必要な画素分解能を得られるか	微小な公差を判定できない
視野	位置ずれを含めてワークが収まるか	端部が撮影範囲から外れる
被写界深度	段差と反りを含めてピントが合うか	輪郭抽出が不安定になる
テレセントリック度	高さ変化による倍率誤差が許容内か	測定値が位置に依存する
ディストーション	視野内の倍率均一性が十分か	画面周辺で誤差が増える
対応センサー	撮像素子のサイズと画素ピッチに合うか	周辺画質や解像力が不足する

導入時の校正と運用上の注意点

続いては導入時の校正と運用上の注意点を確認していきます。

校正スケールによる倍率補正

テレセントリックレンズを導入した後も、校正なしで高精度な測定が保証されるわけではありません。

既知の寸法を持つ校正スケールや基準ワークを撮影し、画素数と実寸の対応関係を設定します。

測定位置が広範囲に及ぶ場合は、画面中央だけでなく、四隅や代表的な複数点を確認すると安心です。

画像処理ソフト側で歪み補正を行う場合にも、補正前後の測定誤差を記録しておくと、管理基準を作りやすくなります。

レンズの性能値と装置全体の測定精度は一致しないため、実際のワーク条件で検証することが不可欠です。

取付剛性と光軸調整

レンズの取付部が振動したり、カメラマウントがわずかに傾いたりすると、安定した画像は得られません。

装置の振動、シャッター時の揺れ、搬送停止時の残留振動、温度変化による部材の伸縮も検査結果へ影響します。

テレセントリックレンズは直線的な見え方を得やすい反面、光軸ずれやワーク傾きによる問題が目立つ場合があります。

ワーク面と撮像面の平行度を調整し、必要に応じて治具の基準面も見直すとよいでしょう。

特に高倍率の検査では、わずかな傾きが被写界深度の不足や照明反射の偏りにつながります。

清掃と定期的な精度確認

レンズ前玉、保護ガラス、照明カバーに付着したほこりや油膜は、コントラスト低下の原因になります。

画像処理のしきい値を頻繁に変更しなければならない場合は、プログラムより先に光学面の汚れを疑うことが有効です。

また、照明の経年変化、カメラの交換、レンズの再取付、治具の変更があった際には、校正値を再確認する必要があります。

テレセントリックレンズの原理と選び方のまとめ

テレセントリックレンズは、主光線を平行に近づけることで、被写体位置の変動による見かけの倍率変化を抑える光学系です。

寸法測定や外観検査では、ワークの高さが変わっても輪郭寸法を安定して扱いやすいことが大きな利点になります。

物体側テレセントリックは倍率安定性を重視する場面に適し、像側テレセントリックは撮像素子への入射角や周辺画質を重視する場面で役立ちます。

両側テレセントリックは両者の長所を組み合わせやすく、高精度な測定に向く一方、サイズやコストも確認したいところです。

選定では焦点距離だけに注目せず、撮影倍率、視野、作動距離、被写界深度、テレセントリック度、ディストーション、カメラの画素数を総合的に判断しましょう。

さらに、輪郭を明確にする照明、校正スケールによる補正、機械的な取付精度まで整えることで、テレセントリックレンズの性能を測定結果へ確実に反映できます。
