共振回路とは？意味や仕組みをわかりやすく解説！（LC共振回路：直列・並列：共振周波数など）

共振回路とは？意味や仕組みをわかりやすく解説！（LC共振回路：直列・並列：共振周波数など）

共振回路は、ラジオの選局から無線通信、フィルタ回路、発振回路まで、電子回路の幅広い場面で活用される重要な仕組みです。

コンデンサとコイルを組み合わせると、特定の周波数だけを強く通したり、大きな電圧や電流を発生させたりできます。

ただし、直列共振と並列共振では電流やインピーダンスの変化が異なるため、用語だけを覚えても回路の動きをつかみにくいかもしれません。

この記事では、共振回路の意味、LC共振回路の構造、共振周波数の求め方、直列回路と並列回路の違いを順に説明します。

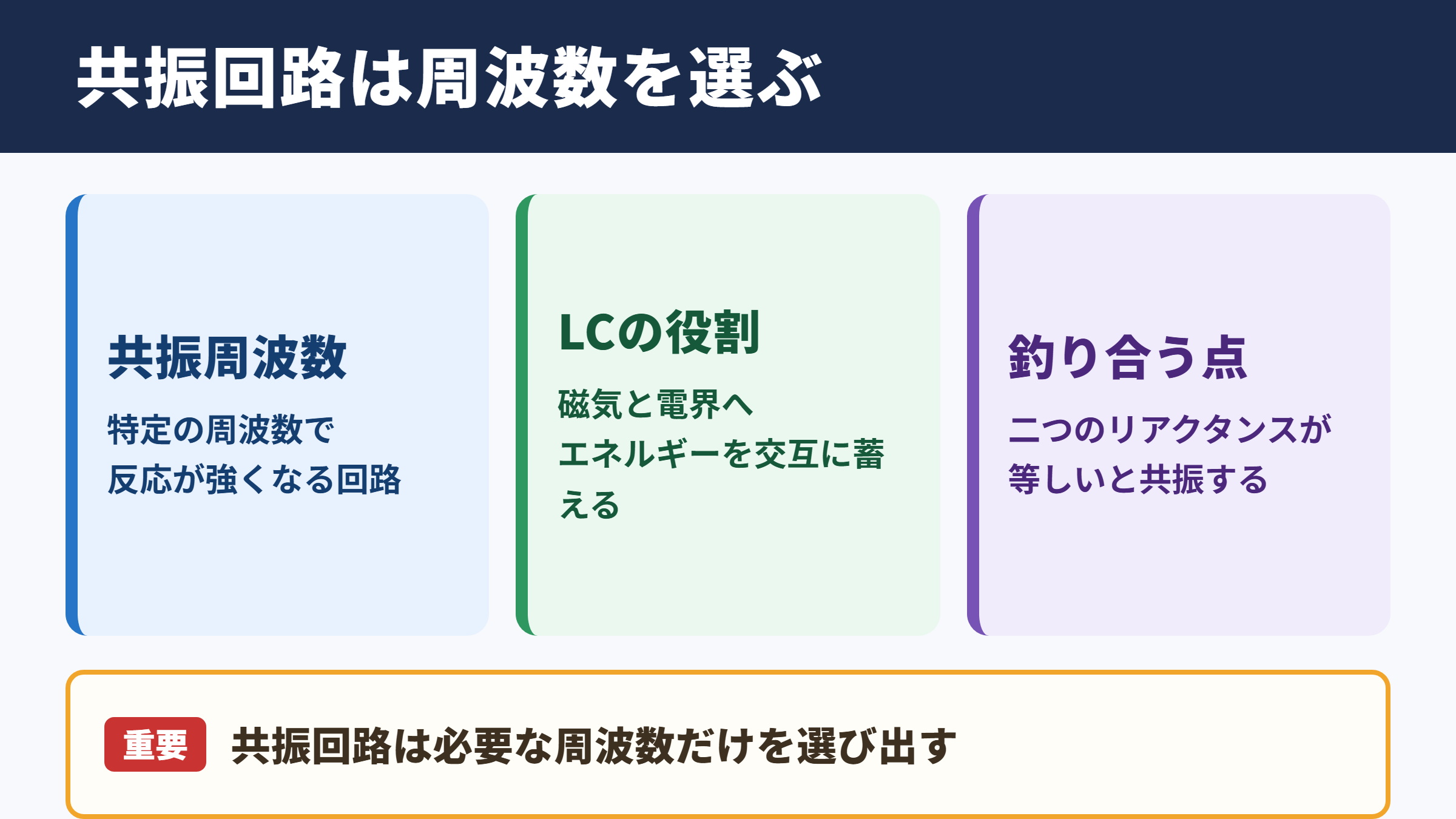

共振回路の意味と働き

それではまず共振回路の意味と働きについて解説していきます。

共振回路の基本的な意味

共振回路とは、コイルとコンデンサが持つ性質を利用し、ある決まった周波数で電気的な反応が強く現れる回路のことです。

この強く反応する周波数を共振周波数と呼びます。

コイルは電流の変化を妨げる部品であり、コンデンサは電圧の変化に関わる部品です。

交流電源につながれた両者は、電気エネルギーを磁気エネルギーと電界エネルギーへ交互に受け渡します。

その受け渡しの周期と入力信号の周期が合うと、エネルギーが効率よく蓄えられ、共振という状態になります。

ブランコを一定のタイミングで押すと振れ幅が大きくなる現象を想像すると、共振の考え方を理解しやすいでしょう。

コイルとコンデンサの役割

コイルはインダクタとも呼ばれ、電流が流れることで磁界にエネルギーを蓄えます。

交流に対する抵抗のような性質は誘導リアクタンスで、周波数が高くなるほど大きくなります。

一方のコンデンサは、電荷をためて電界にエネルギーを蓄える部品です。

コンデンサの容量リアクタンスは、周波数が高いほど小さくなるという特徴があります。

つまり、周波数の上昇によりコイルは電流を流しにくくなり、コンデンサは流しやすくなります。

この反対向きの変化が釣り合う点に、LC共振回路の中心的な性質があります。

共振回路が使われる場面

共振回路の代表的な用途は、必要な周波数を選ぶ選択回路です。

ラジオ受信機では、アンテナが受け取った多くの電波の中から、聴きたい放送局の周波数だけを取り出します。

無線機、テレビ受信機、通信機器でも、周波数を選別するために共振回路が用いられます。

また、発振回路では安定した周波数の信号を作る役割を担います。

スイッチング電源やワイヤレス給電では、損失を抑えながら電力を伝える目的で利用されることもあります。

音響分野や計測機器でも、不要な帯域を抑えるフィルタとして活躍する仕組みです。

LC共振回路のエネルギー交換

続いてはLC共振回路のエネルギー交換を確認していきます。

コンデンサからコイルへの移動

コンデンサに電荷が蓄えられている状態では、主に電界としてエネルギーが存在しています。

回路を閉じるとコンデンサが放電し、電流が流れ始めます。

流れる電流が増えるにつれて、コイルには磁界が形成されます。

この段階では、コンデンサの電界エネルギーがコイルの磁気エネルギーへ移り変わっている状態です。

理想的なLC回路であれば、この移動は損失なく続きます。

実際の電子部品には抵抗成分があるため、振動の大きさは少しずつ小さくなります。

電流最大時の状態

コンデンサの電荷がほぼゼロになる瞬間、回路電流は最大になります。

このとき、エネルギーの多くはコイルの磁界に蓄えられています。

電流は急には止まれないため、コイルは流れ続けようとして逆向きの電圧を生み出します。

その結果、コンデンサは先ほどとは反対の極性で充電されます。

このように、電圧と電流の大きさが時間とともに変化することが、共振回路の振動現象です。

電界と磁界の往復を理解すると、回路図だけでは見えにくい共振の動きが整理できます。

損失と減衰の考え方

現実の共振回路では、導線やコイルの抵抗、コンデンサの損失、基板や周囲への放射などによってエネルギーが失われます。

そのため、外部から信号を加えずに振動させると、振幅は次第に小さくなります。

この現象は減衰と呼ばれます。

損失が少ない回路ほど、共振周波数の近くで鋭い反応を示します。

鋭さを表す指標がQ値であり、品質係数とも呼ばれます。

Q値が高いほど選択性は良くなりますが、部品誤差や温度変化の影響を受けやすくなる点には注意が必要です。

共振周波数の計算方法

続いては共振周波数の計算方法を確認していきます。

共振周波数の公式

LC共振回路の共振周波数は、コイルのインダクタンスとコンデンサの静電容量によって決まります。

一般的な式では、共振周波数fは、二πとLとCの積の平方根で一を割った値です。

記号としては、fイコール一を二πルートLCで割る形として覚えるとよいでしょう。

単位は周波数がヘルツ、インダクタンスがヘンリー、静電容量がファラドです。

式の見た目は難しく感じられても、LまたはCを大きくすると共振周波数は低くなるという関係を先に押さえると実務で役立ちます。

単位換算で注意したい点

回路設計では、マイクロ、ナノ、ピコといった接頭語が頻繁に使われます。

マイクロは百万分の一、ナノは十億分の一、ピコは一兆分の一を表します。

たとえば百ナノファラドは、〇・一マイクロファラドと同じ容量です。

コイルではマイクロヘンリー、ミリヘンリーがよく使われ、コンデンサではピコファラドからマイクロファラドまで幅広い値が選ばれます。

電卓や設計ソフトを使う場合でも、単位の入力ミスは共振周波数を大幅に変えてしまいます。

設計値と測定値が大きく違うときは、部品の数値だけでなく単位表記を確認するとよいでしょう。

寄生成分による周波数のずれ

計算式に入るLとCは、部品に印字された値だけで決まるわけではありません。

配線、基板パターン、部品の端子、測定プローブにも微小なインダクタンスや容量が存在します。

これらは寄生インダクタンス、寄生容量と呼ばれます。

高周波になるほど寄生成分の影響は大きくなり、理論値と実測値に差が出やすくなります。

特に高周波回路では、部品を近づけて配線を短くし、接地を適切に設計することが重要です。

共振周波数は回路全体の実効値で決まると考えると、調整作業の意味を理解しやすくなります。

変化させる要素	共振周波数への影響	設計時の考え方
インダクタンスを大きくする	低くなる	低い周波数帯を扱う場合に有効です
静電容量を大きくする	低くなる	可変コンデンサで選局する場合があります
インダクタンスを小さくする	高くなる	高周波向けの設計で用いられます
静電容量を小さくする	高くなる	寄生容量の影響にも注意が必要です

直列共振回路の特徴

続いては直列共振回路の特徴を確認していきます。

直列接続で起こる現象

直列共振回路は、コイルとコンデンサを一列につないだ回路です。

共振周波数では、コイルの誘導リアクタンスとコンデンサの容量リアクタンスが同じ大きさになります。

両者の向きは反対であるため、回路全体のリアクタンスはほぼゼロになります。

残るのは導線やコイルが持つ抵抗成分であり、回路のインピーダンスは最小に近づきます。

そのため、一定の電圧を加えたとき、共振周波数では大きな電流が流れます。

これが直列共振で電流が最大になる理由です。

電圧増幅の見え方

直列共振では、回路全体の電圧に比べて、コイルやコンデンサの両端に大きな電圧が現れる場合があります。

これは電圧増幅と呼ばれる現象です。

コイルの電圧とコンデンサの電圧は逆位相に近く、回路全体では相殺されます。

しかし、それぞれの部品だけを見ると大きな電圧がかかることがあります。

高いQ値を持つ回路では特に大きくなりやすいため、部品の耐圧を十分に確認しなければなりません。

入力電圧が低いから安全とは限らず、共振時の部品電圧まで見積もることが大切です。

直列共振の主な用途

直列共振回路は、特定の周波数を通過させたい場面に向いています。

代表例はバンドパスフィルタで、必要な周波数帯を選びながら不要な信号を抑えます。

無線通信機器の同調回路、インバータ回路、誘導加熱装置などにも応用されています。

また、直列共振を利用すると、スイッチング素子の損失を減らせる場合があります。

ただし、負荷の変化で共振条件がずれることもあるため、実際の装置では制御回路と組み合わせる設計が一般的です。

周波数のずれ、電流の増加、部品温度をまとめて確認することが、安定動作への近道になります。

並列共振回路の特徴

続いては並列共振回路の特徴を確認していきます。

並列接続で起こる現象

並列共振回路は、コイルとコンデンサを並列につないだ回路です。

共振周波数では、コイル側とコンデンサ側に流れる無効電流が打ち消し合う関係になります。

外部電源から見た電流は小さくなり、回路全体のインピーダンスは大きくなります。

直列共振とは逆に、並列共振ではインピーダンスが最大になることが重要な特徴です。

内部ではコイルとコンデンサの間に電流が循環していても、入力側からは大きな電流を必要としない状態になります。

この性質から、並列共振は特定周波数に対して高い抵抗のように働く回路と説明されることがあります。

電流とインピーダンスの関係

並列共振回路では、入力電流が小さくなる点だけを覚えると、内部の挙動を見落とすおそれがあります。

コイルの枝とコンデンサの枝には、それぞれ比較的大きな電流が流れることがあります。

この電流は循環電流と呼ばれます。

部品の抵抗成分が小さいほど循環電流は大きくなり、Q値も高くなりやすい傾向です。

したがって、コイルの許容電流やコンデンサのリップル電流の定格を確認する必要があります。

回路全体の消費電流だけで判断せず、各部品に生じる負荷を見ることが安全な設計につながります。

並列共振の主な用途

並列共振回路は、特定の周波数を選び出す同調回路として広く使われます。

ラジオの選局では、可変コンデンサや可変インダクタを調整し、目的の放送波に共振周波数を合わせます。

発振回路では、並列共振回路が出力周波数を決める要素になることがあります。

ノイズ対策では、不要な周波数に対する特性を利用して回路の安定性を高める設計もあります。

目的の周波数だけに反応させるには、部品のばらつき、温度特性、基板レイアウトまで含めた検討が必要です。

周波数が高いほど微小な影響が無視できなくなるため、試作後の測定と再調整が重要になります。

比較項目	直列共振回路	並列共振回路
部品の接続	コイルとコンデンサを直列に接続	コイルとコンデンサを並列に接続
共振時のインピーダンス	小さくなる	大きくなる
入力側から見た電流	大きくなりやすい	小さくなりやすい
代表的な用途	通過回路、電力変換、誘導加熱	選局、同調、発振回路
設計上の注意	部品電圧と過電流	循環電流と周波数ずれ

Q値と周波数特性の基礎

続いてはQ値と周波数特性の基礎を確認していきます。

Q値が表す回路の鋭さ

Q値は、共振回路がどの程度鋭く共振するかを示す数値です。

品質係数とも呼ばれ、エネルギーをためる能力と失われるエネルギーの割合に関係します。

Q値が高い回路では、共振周波数の近くで特性が急激に変化します。

必要な周波数を細かく選び分けたい受信回路では、高いQ値が役立つでしょう。

反対に、幅広い周波数帯を扱いたい場合は、Q値が高すぎると使いにくくなることがあります。

高いQ値が常に最適とは限らないため、用途に応じて帯域幅とのバランスを取ることが大切です。

帯域幅との関係

共振周波数の周辺で、回路が十分に働く周波数の範囲を帯域幅と呼びます。

Q値が高くなるほど、帯域幅は狭くなる傾向があります。

たとえば、隣り合う放送局の周波数を分けるには、不要な電波の影響を受けにくい狭い帯域幅が有利です。

一方で、変調された信号には一定の幅があるため、必要な情報まで削らないように設計する必要があります。

通信方式、信号帯域、周辺ノイズ、部品コストを考慮しながら、適切な特性を選びます。

回路図上の共振だけでなく、実際に通したい信号の幅を確認する視点が欠かせません。

部品選定と測定のポイント

共振回路を設計するときは、インダクタンスと静電容量の公称値だけで部品を選ばないことが重要です。

コイルでは直流抵抗、自己共振周波数、許容電流、コア材質などを確認します。

コンデンサでは容量許容差、温度特性、耐圧、高周波特性、損失を確認するとよいでしょう。

セラミックコンデンサは種類によって温度や電圧で容量が変化しやすいため、精度を求める用途では注意が必要です。

測定では、オシロスコープ、周波数カウンタ、ネットワークアナライザなどを使い、実際の共振点を確認します。

設計計算は出発点であり、測定結果が最終的な判断材料になります。

共振回路のまとめ

共振回路とは、コイルとコンデンサのリアクタンスが特定の周波数で釣り合い、強い電気的反応を示す回路です。

その中心となるのが、コイルの磁気エネルギーとコンデンサの電界エネルギーの交換です。

共振周波数はLとCで決まり、インダクタンスまたは静電容量を大きくすると低くなります。

直列共振では共振時のインピーダンスが小さくなり、入力電流が大きくなります。

並列共振ではインピーダンスが大きくなり、特定の周波数を選ぶ同調回路として活用されます。

Q値は共振の鋭さと帯域幅に関わるため、用途に合った設計が必要です。

部品の許容差や寄生成分によって実際の周波数は変わるため、計算後に測定と調整を行うことが重要でしょう。

共振回路の基本を押さえることは、高周波回路や電子工作を理解するための大きな土台になります。
