近接センサーは、対象物に触れずに検出できる便利なセンサーです。

生産設備、搬送装置、自動ドア、工作機械などで幅広く使われますが、回路図を見ると配線の向きや電気記号の意味に迷うこともあるでしょう。

とくにNPNとPNPの違い、NOとNCの接点、リレーを介した負荷の動かし方は、誤配線を避けるうえで欠かせない知識です。

この記事では近接センサーの基本回路から、電気記号、リレー回路、測定時の注意点までを順に解説します。

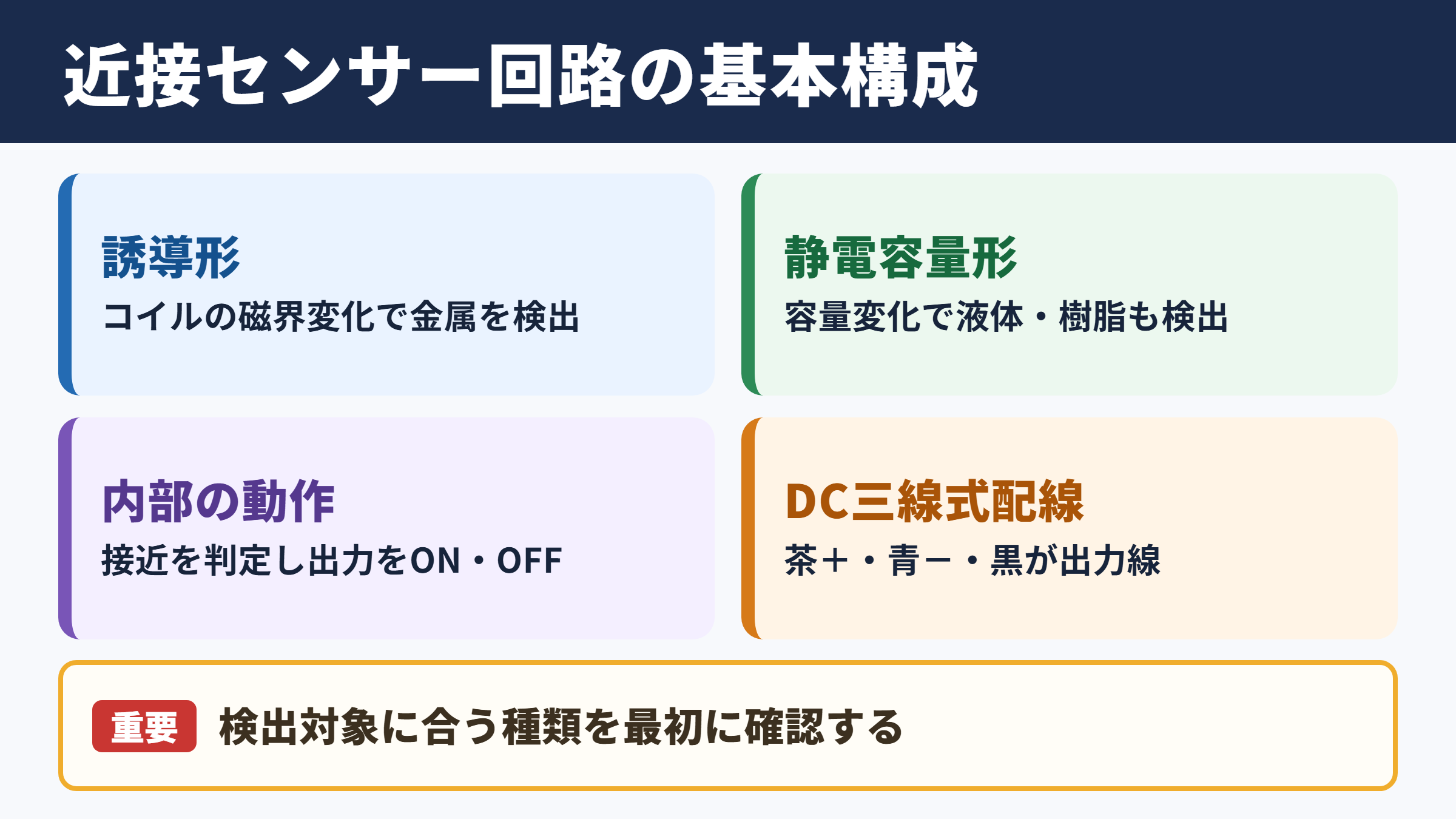

近接センサー回路図の基本構成

それではまず近接センサーの回路図の基本構成について解説していきます。

近接センサーが検出する仕組み

近接センサーは、金属や樹脂などの対象物が検出面に近づいたことを電気信号として出力する機器です。

代表的なものは誘導形近接センサーであり、コイルが作る磁界の変化から金属の接近を検出します。

鉄、ステンレス、アルミニウムなどの金属に反応するため、工場の位置決めや部品の有無確認でよく採用されます。

一方で静電容量形近接センサーは、対象物による静電容量の変化を利用します。

金属だけでなく、液体、粉体、木材、樹脂なども検出対象にできる点が特徴です。

回路図を読む際は、何を検出するセンサーなのかを最初に確認することが重要です。

誘導形と静電容量形では検出距離、周囲環境への影響、設置時の調整方法が変わります。

センサー本体の外観が似ていても、用途に合わない種類を選ぶと誤検出や検出漏れにつながるでしょう。

回路図に現れる電源と出力線

DC三線式の近接センサーでは、一般に茶色線が電源プラス、青色線が電源マイナス、黒色線が出力です。

ただし色だけで判断せず、必ず本体ラベルやメーカーの配線図を確認してください。

同じ色のリード線でも、機種や地域規格によって役割が異なる場合があります。

回路図では電源のプラス側をV、DC二十四V、Lプラスなどで表し、マイナス側をゼロV、COM、Lマイナスなどで表すことがあります。

黒色線から出る信号はPLCの入力端子、リレーのコイル、表示灯、制御機器の入力などに接続されます。

出力線は単なる信号線ではなく、負荷電流が流れる経路になることがあります。

接続できる電流には上限があるため、電磁弁やモーターのような大きな負荷を直接つなぐ前には、定格出力電流を確認する必要があります。

線の色	主な役割	回路図での表記例
茶色	直流電源のプラス側	DC二十四V、V、Lプラス
青色	直流電源のマイナス側	ゼロV、COM、Lマイナス
黒色	出力信号	OUT、出力、信号線
白色	補助出力または設定入力	OUT二、TEACH、機種別端子

二線式と三線式の見分け方

近接センサーには二線式と三線式があり、回路図の読み方も異なります。

二線式は電源と負荷が直列につながる構成で、センサー自体がスイッチのように電流経路を開閉します。

配線数が少ないため既存設備の置き換えで便利ですが、オフ時にも微小な漏れ電流が流れる点に注意が必要です。

三線式は電源用の二本と出力用の一本を持ち、制御信号を扱いやすい構成です。

PLC入力との組み合わせや、リレー駆動を行う用途では三線式がよく選ばれます。

二線式と三線式を同じ感覚で配線すると、負荷が切れない、常時オンになるなどの不具合が起こり得ます。

購入前だけでなく、保守時にもセンサーの配線方式と負荷の種類を照合しましょう。

電気記号と端子表記の読み方

続いては電気記号と端子表記の読み方を確認していきます。

センサー記号とスイッチ記号

回路図では近接センサーが専用の記号で簡略化される場合もあれば、出力接点だけが描かれる場合もあります。

設計図面によって表現方法は異なりますが、近くに付けられた機器記号と端子番号を追うと役割を判断できます。

たとえばBはセンサー、Sはスイッチ、Kはリレー、Yは電磁弁、Mはモーターを表すことがあります。

ただし機器記号の運用は会社ごとに異なるため、図面の凡例を優先してください。

センサーの検出状態は、接点記号の開閉として表現されることもあります。

このとき、記号が示す状態は通常状態なのか、検出時の状態なのかを見極める必要があります。

接点だけを見て判断せず、注記にある通常時、非検出時、励磁時といった言葉も合わせて読みましょう。

NOとNCの接点状態

NOはノーマリーオープンであり、通常時に開いている接点を意味します。

近接センサーでは対象物を検出したときに出力がオンになる設定を、NO出力と呼ぶことが一般的です。

NCはノーマリークローズであり、通常時に閉じている接点です。

対象物を検出したとき、または異常で電源が失われたときに回路を遮断したい用途ではNCの考え方が役立ちます。

安全関連の回路では、断線や電源断を異常として検出しやすいNC論理が採用される場面もあります。

現場では検出時にランプが点灯するからNOだと考えがちですが、表示灯と外部出力の論理が一致しない機種もあります。

試運転時には、対象物なしと対象物ありの両方で出力端子の電圧を測定すると確実です。

COMとゼロVの考え方

PLCやリレー回路ではCOMという端子表記が頻繁に登場します。

COMは共通端子を意味し、複数の入力または出力で共有する基準点です。

DC回路ではゼロVと接続されることが多い一方、必ずしもゼロVと同じ意味とは限りません。

入力ユニットのCOMがプラス側に接続される構成もあれば、マイナス側に接続される構成もあります。

この違いがNPN出力とPNP出力の選定に深く関係します。

回路図でCOMの接続先を確認せずにセンサーを選ぶと、信号電流の通り道ができず入力が変化しません。

配線前にはPLCの入力回路図を開き、COMがどちらの極性に置かれているかを確認する習慣が大切です。

NPNとPNP出力の接続関係

続いてはNPNとPNP出力の接続関係を確認していきます。

NPN出力の電流経路

NPN出力は、センサーがオンになったときに出力線をマイナス側へ接続する方式です。

一般にシンク出力とも呼ばれ、負荷やPLC入力から流れてきた電流をセンサー側が受け取ります。

NPNセンサーをPLCへつなぐ場合、PLC入力のCOMはプラス側に接続される構成が基本です。

センサーが検出すると黒色の出力線がゼロV側に近づき、入力回路に電流が流れてPLCがオンを認識します。

NPN出力では、センサーが電流を吸い込む向きで考えると回路を追いやすくなります。

国内の制御設備ではNPN方式が多く見られますが、海外製PLCや輸出装置ではPNP方式が中心となる例もあります。

PNP出力の電流経路

PNP出力は、センサーがオンになったときに出力線へプラス電圧を供給する方式です。

ソース出力とも呼ばれ、センサーが負荷またはPLC入力へ電流を送り出します。

PNPセンサーをPLCに接続する場合、PLC入力のCOMはマイナス側に接続される構成が基本です。

対象物を検出すると、黒色出力線からプラス側の電圧が出力され、PLC入力がオンになります。

欧州規格を意識した設備や海外メーカーの機器では、PNP出力が標準的に使われることがあります。

既存設備の交換では、ねじ径や検出距離が合っていても、出力方式が違えばそのまま置き換えられません。

NPNとPNPは外観では区別しにくいため、形番と配線図の確認が欠かせません。

PLC入力との組み合わせ

PLCへの接続で最も重要なのは、センサーの出力方式とPLC入力ユニットの方式を一致させることです。

NPN出力にはプラスコモン入力、PNP出力にはマイナスコモン入力が対応します。

近年は入力COMの接続を変えることで両方式に対応できるPLCもあります。

しかし入力グループごとにCOMが共通となるため、同じグループ内でNPNとPNPを混在させると配線が複雑になります。

センサー出力	別名	PLC入力COMの主な接続先	オン時の出力線
NPN	シンク出力	電源プラス側	ゼロV側へ導通
PNP	ソース出力	電源マイナス側	プラス電圧を出力

PLCの端子台図、入出力回路図、センサーの仕様書を並べて確認すると、配線ミスを大きく減らせます。

保守記録には、端子番号だけでなくNPNまたはPNPの別も残しておくと、将来の交換作業に役立つでしょう。

リレー回路と負荷制御の考え方

続いてはリレー回路と負荷制御の考え方を確認していきます。

リレーコイルを介する理由

近接センサーの出力電流は、一般に数十mAから二百mA程度に制限されています。

小型表示灯やPLC入力なら直接駆動できる場合がありますが、大きな電磁弁、ブザー、モーター、ヒーターを直接動かすのは危険です。

そこでセンサー出力で小型リレーのコイルを励磁し、リレー接点で別系統の負荷を制御します。

リレーを介すことで、センサー回路と高電流側を分けられます。

近接センサーは判断役、リレーは電力を切り替える役と考えると理解しやすいでしょう。

制御電圧がDC二十四Vで、負荷電源がAC百VやAC二百Vという設備でも、リレー接点を使えば制御できます。

フライホイールダイオードの役割

DCリレーのコイルはインダクタンスを持つため、電流を切った瞬間に逆方向の大きな電圧が発生します。

これを逆起電圧と呼び、近接センサーの出力トランジスタに負担をかける原因になります。

コイルと並列にフライホイールダイオードを接続すると、遮断時の電流の逃げ道ができます。

ダイオードは通常時には電流が流れない向きに取り付けることが重要です。

極性を誤ると電源投入時に短絡状態となり、ヒューズ切れや電源故障につながるおそれがあります。

ACリレーやAC電磁弁では、ダイオードではなくバリスタやCRスナバを使うことがあります。

負荷の種類に合わない保護部品を選ばないよう、メーカー推奨回路を参照しましょう。

自己保持とインターロック回路

リレー回路では、リレー自身のa接点を使ってコイルへの通電を維持する自己保持回路が使われます。

ただし近接センサーの一瞬の検出をそのまま自己保持に使うと、停止条件が不明確なまま装置が動き続ける場合があります。

停止ボタン、非常停止、安全扉スイッチなどとの関係を考慮して設計することが必要です。

複数の動作を同時に行わせないためには、互いのリレー接点を使うインターロック回路を組みます。

正転と逆転、上昇と下降、供給と排出のように、同時動作が危険な機器では特に重要です。

近接センサーの検出信号だけで安全機能を構成せず、安全カテゴリに応じた専用機器や安全回路を検討してください。

回路図から確認する配線手順

続いては回路図から確認する配線手順を確認していきます。

電源仕様と消費電流の確認

配線を始める前に、近接センサーの定格電圧を確認します。

DC十から三十Vのように幅を持つ製品もありますが、AC専用製品やDC専用製品を誤って接続してはいけません。

電源ユニットの容量は、センサー、PLC、リレー、表示灯、電磁弁などの消費電流を合計して選定します。

始動時に大きな電流が必要な機器がある場合は、定常電流だけで計算しないことも重要です。

電源容量に余裕がないと、リレー作動時に電圧が落ち、センサーやPLCが不安定になる可能性があります。

確認項目	確認内容	見落とし時の主な症状
定格電圧	DCかACか、使用可能な電圧範囲	センサー破損、動作不良
出力方式	NPNかPNPか、NOかNCか	PLC入力が変化しない
負荷電流	センサー出力の定格以内か	出力回路の故障
保護回路	コイルサージ対策の有無	誤動作、寿命低下
配線距離	ノイズ対策と電圧降下の確認	断続的な誤検出

端子番号と信号の流れ

端子台がある設備では、線の色よりも端子番号を基準に追跡します。

回路図のセンサー出力から始めて、端子台、中継コネクター、リレーコイル、PLC入力まで順にたどる方法が有効です。

途中にヒューズ、ブレーカー、非常停止接点、切替スイッチが入っていることもあります。

信号が来ない場合は、センサー本体だけを疑うのではなく、経路ごとに電圧を確認しましょう。

測定は電源プラス、出力線、ゼロVの三点を意識すると、異常箇所を整理しやすくなります。

検出時と非検出時の電圧を記録すれば、出力方式や接点論理の判断にも使えます。

ノイズ対策と配線ルート

近接センサーの信号線は、インバーター出力線、モーター線、溶接機の配線などからノイズの影響を受けることがあります。

誤検出が起こるときは、センサーそのものの故障だけでなく、配線ルートも確認対象です。

動力線と信号線を離して配線し、長距離ではシールドケーブルの使用を検討します。

シールドは両端接地か片端接地かで効果や注意点が変わるため、設備基準に従うことが大切です。

電源ラインにサージ吸収器やノイズフィルターを追加する方法もあります。

ただし対策部品を増やす前に、接地不良、端子の緩み、電源電圧の変動など基本項目を確認する方が近道になるでしょう。

近接センサー回路の故障診断

続いては近接センサー回路の故障診断を確認していきます。

表示灯と出力電圧の確認

多くの近接センサーには電源表示灯と動作表示灯が備わっています。

電源表示灯が消えている場合は、センサーの前に電源供給を確認してください。

動作表示灯が対象物の接近で切り替わるなら、検出部は動いている可能性があります。

それでもPLC入力やリレーが変化しないときは、出力線の断線、端子不良、負荷側の故障が考えられます。

テスターで出力線とゼロV、または出力線とプラス側の電圧を測定し、検出前後の変化を確認します。

表示灯が点灯していても、出力回路が正常とは限りません。

センサーの定格負荷を超えた状態が続くと、検出表示だけが動き、外部出力が故障することもあります。

検出距離と設置条件

近接センサーが反応しない原因として、対象物との距離が離れすぎているケースがあります。

カタログ上の検出距離は、規定サイズの標準検出体を使った代表値です。

実際のワークが小さい、薄い、非鉄金属である、表面形状が複雑であるといった条件では、検出距離が短くなります。

鉄に対しては十分に反応しても、アルミニウムや銅では距離が大きく低下する誘導形センサーもあります。

取り付け金具や周辺金属が検出面に近いと、常時検出や検出距離の低下を招きます。

シールド形と非シールド形では、埋込取付時に必要な周囲空間が異なるため、仕様書の取付寸法を守りましょう。

リレーの動作不良と接点劣化

センサー出力が正常でもリレーが動かない場合は、コイル電圧を測定します。

定格電圧がコイルに届いていなければ、配線途中の接点、ヒューズ、端子台を確認する必要があります。

コイルに定格電圧が届いているのに作動しない場合は、リレーコイルの断線や機械的な固着が疑われます。

逆にリレーが動作しているのに負荷が動かないなら、接点の摩耗、焼損、接触不良を確認しましょう。

モーターや電磁弁のような誘導負荷を頻繁に開閉すると、接点にアークが発生して寿命が短くなる場合があります。

負荷の突入電流も考慮し、必要なら中継リレーではなくコンタクターやソリッドステートリレーを選定します。

近接センサー回路図の要点

近接センサー回路図の要点をまとめます。

まず、近接センサーの種類、電源仕様、二線式または三線式かという基本条件を確認しましょう。

NPN出力とPNP出力では電流の流れる方向が異なり、PLC入力のCOM接続も変わります。

回路図ではセンサー本体だけでなく、電源、負荷、COM、リレーコイルまでを一つの電流経路として追うことが大切です。

NOとNCは通常状態を基準にした接点表記なので、検出時の動作と混同しないよう注意してください。

大きな負荷を制御するときはリレーを介し、コイルにはサージ対策を施します。

配線後に不具合が起きた場合は、表示灯、電源電圧、出力電圧、PLC入力、リレーコイルの順に確認すると原因を絞り込みやすくなります。

回路図と製品仕様書を照らし合わせ、定格電流や極性を守った配線を行うことが、安全で安定した設備運用につながるでしょう。
