N値と内部摩擦角の関係は？求め方や計算式も！（砂質土：地盤調査：換算式など）

地盤調査で得られるN値は、砂質土の締まり具合や地盤の支持力を考える際に欠かせない指標です。

一方、内部摩擦角は土粒子どうしがすべりにくい度合いを表す強度定数であり、擁壁や基礎、斜面の安定計算にも用いられます。

両者には一定の相関があるため、標準貫入試験の結果から内部摩擦角を概算する場面は少なくありません。

ただし、N値だけで地盤の性質を完全に決めることはできず、地下水位、細粒分、補正条件なども合わせて確認する必要があります。

ここではN値と内部摩擦角の関係、代表的な換算式、実務での注意点をわかりやすく整理します。

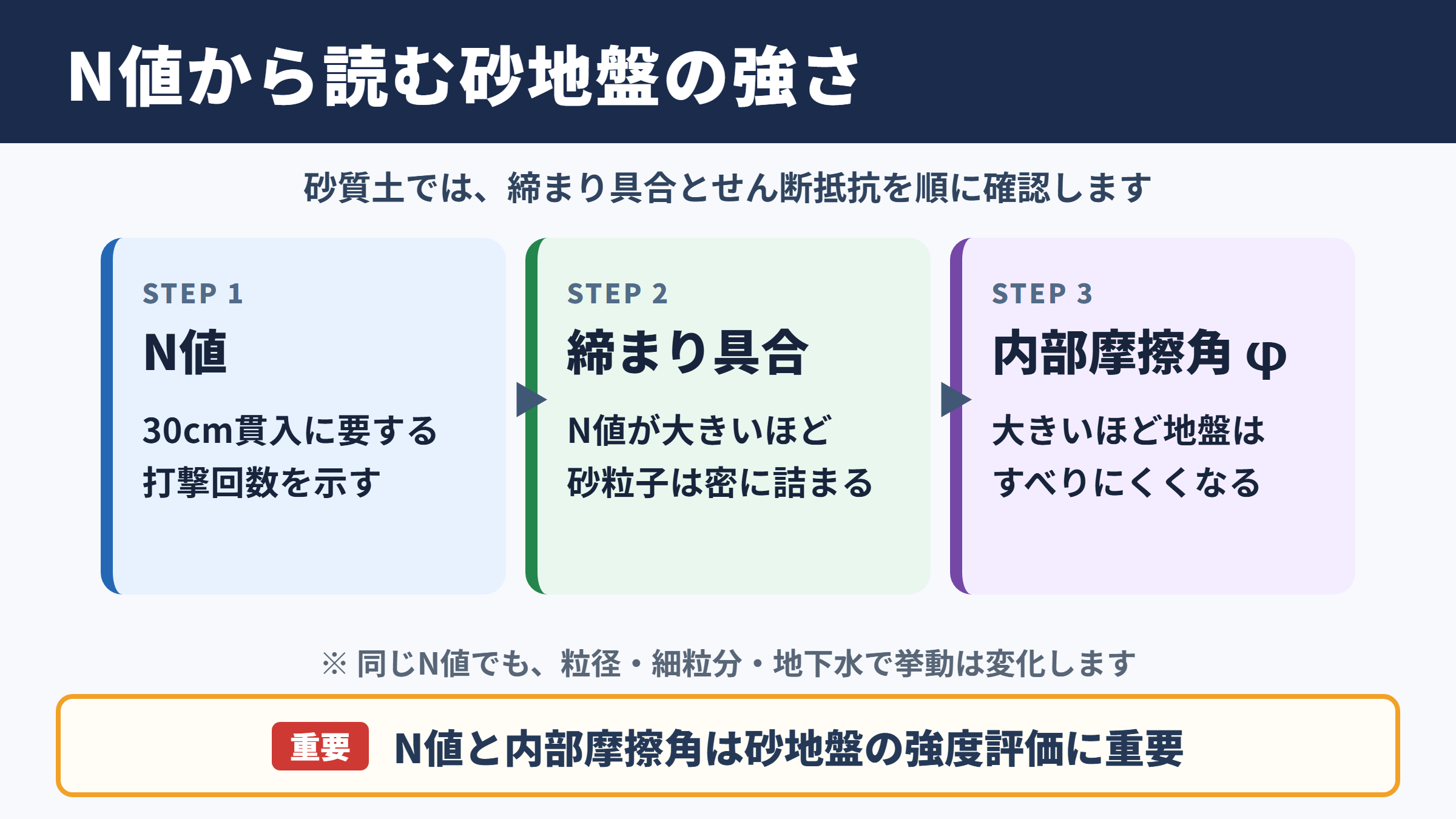

N値と内部摩擦角の関係

それではまずN値と内部摩擦角の関係について解説していきます。

N値が示す地盤の締まり具合

N値とは、標準貫入試験においてサンプラーを地盤へ30cm貫入させるために必要な打撃回数です。

試験では63.5kgのハンマーを76cm落下させ、最初の15cmを予備打ちとし、その後の30cmに必要な打撃回数をN値として扱います。

砂質土では、N値が大きいほど土粒子が密に詰まり、粒子間のかみ合わせも強くなる傾向があります。

このためN値は、砂地盤の相対密度や締固め状態を推定するための重要な調査値として利用されます。

一般にN値が10未満なら緩い砂、10から30程度なら中程度の締まり、30を超えると密な砂として扱われることが多いでしょう。

ただし、この区分はあくまで目安です。

同じN値でも、砂の粒径、細粒分の量、地下水の有無によって力学的な挙動は変化します。

N値の目安	砂質土地盤の状態	設計上の見方
0から4程度	非常に緩い状態	沈下や液状化への注意が必要
5から10程度	緩い状態	支持力と変形の両面を慎重に確認
11から30程度	中程度の締まり	一般的な砂質地盤として評価対象
31から50程度	密な状態	比較的高いせん断強度が期待できる
51以上	非常に密な状態	貫入困難や礫混じりの可能性も確認

内部摩擦角が示すせん断強度

内部摩擦角は、土のせん断抵抗を表す代表的な強度定数です。

記号ではφで表され、粒子どうしの摩擦やかみ合わせによって生じる抵抗の大きさを角度として扱います。

砂質土は粘性土と異なり、排水条件下では粘着力cをゼロに近い値として扱うことが多く、内部摩擦角の影響が特に大きくなります。

内部摩擦角が大きい砂ほど、せん断時に粒子が互いに抵抗しやすく、地盤はすべりにくくなります。

擁壁背面土圧、直接基礎の支持力、杭周面摩擦、斜面安定などでは、内部摩擦角の設定値が計算結果を大きく左右します。

内部摩擦角は数値が数度変わるだけでも、土圧や支持力の計算結果に差が出ます。

地盤条件に対して過大な値を使うと安全側ではない設計につながるため、換算値は慎重に扱う必要があります。

砂質土で相関が生じる理由

N値と内部摩擦角に相関が見られる理由は、どちらも砂粒子の密な状態と関係しているためです。

緩い砂では粒子が移動しやすく、せん断を受けた際に粒子間の抵抗が小さくなります。

密な砂では粒子どうしがかみ合い、せん断変形の過程で体積が増えようとするダイレイタンシーも生じやすくなります。

その結果、密な砂ほど大きなせん断抵抗を発揮し、内部摩擦角も大きく評価される傾向です。

標準貫入試験で大きな打撃回数を要する地盤は、一般に密な砂と考えられるため、N値から内部摩擦角を推定する実務的な方法が使われています。

砂質土における内部摩擦角の求め方

続いては砂質土における内部摩擦角の求め方を確認していきます。

標準貫入試験による推定

最も手軽な方法は、ボーリング調査で得られたN値から内部摩擦角を推定する方法です。

設計初期では、地盤調査報告書の柱状図に記載されたN値を深度ごとに確認し、砂層ごとの代表値を設定します。

そのうえで、砂の種類や地下水位、細粒分含有率を踏まえ、適切な換算式または設計基準の表を選びます。

この方法は迅速ですが、N値のばらつきだけでなく、層厚や地層の連続性を見ることが欠かせません。

例えばN値が一部だけ高い場合、締まった薄層、礫の混入、試験時の局所的な条件変化などが影響している可能性があります。

単独の測定値をそのまま採用するのではなく、同じ地層内の複数データから代表性を判断する姿勢が大切です。

室内土質試験による確認

内部摩擦角をより直接的に求めるには、採取した試料に対して一面せん断試験や三軸圧縮試験を行います。

一面せん断試験では、試料に垂直荷重を与えながらせん断させ、破壊時のせん断応力と垂直応力の関係から内部摩擦角を求めます。

三軸圧縮試験では、拘束圧や排水条件を調整できるため、有効応力に基づく強度定数を把握しやすい点が特徴です。

ただし、砂質土では良質な不攪乱試料を採取することが難しく、採取時の乱れによって試験値が変わる場合があります。

そのため室内試験結果を用いる際も、試料の品質、試験方法、現地地盤との対応関係を確認しなければなりません。

重要な設計では、N値換算、室内試験、原位置試験を組み合わせると判断の信頼性を高めやすくなります。

相対密度と粒度からの推定

砂の内部摩擦角は、相対密度、粒度分布、粒子形状、細粒分含有率によって変化します。

一般に均一な細砂より、粒径が幅広く角ばった粒子を含む砂礫のほうが、粒子間のかみ合わせが大きくなりやすいでしょう。

相対密度が高い砂では、ピーク時の内部摩擦角が大きく現れる場合があります。

一方で、繰返し荷重を受ける条件や大きな変形後の状態では、ピーク値よりも残留的な抵抗に注目すべきこともあります。

粒度試験結果から細粒分が多いと判断される場合、単純にきれいな砂用の換算式を当てはめることは適切ではありません。

砂質土の条件	内部摩擦角の傾向	確認したい事項
緩い細砂	比較的小さめ	地下水位と液状化の可能性
中密な砂	標準的な範囲	N値の平均とばらつき
密な砂	比較的大きめ	ダイレイタンシーの影響
礫混じり砂	大きく出る場合がある	標準貫入試験の信頼性
細粒分を多く含む砂	条件により変動	塑性、透水性、排水条件

N値から内部摩擦角を求める換算式

続いてはN値から内部摩擦角を求める換算式を確認していきます。

代表的な近似式の考え方

砂質土の内部摩擦角は、N値を用いた複数の経験式で概算できます。

代表的な近似として、内部摩擦角φをN値の平方根に比例させる考え方があります。

具体的な係数は、対象土の種類や出典となる基準、補正条件によって異なります。

実務では、ある一つの式だけを絶対的な正解として扱うよりも、複数の換算結果を比較して妥当な範囲を見極めることが重要です。

例えばN値が10の場合、√150はおよそ12となるため、内部摩擦角は27度程度の概算になります。

N値が30の場合は√450がおよそ21となり、内部摩擦角は36度程度という目安です。

こうした値は砂地盤としての一般的な感覚をつかむ助けになりますが、実際の設計では地盤の状態に応じて調整が必要です。

有効上載圧補正後のN値

標準貫入試験のN値は、深い位置ほど上載圧が大きくなる影響を受けます。

同じ相対密度の砂でも、深度が深く有効上載圧が高い地盤では、貫入抵抗が大きくなりやすい傾向があります。

そのため、砂の締まり具合や液状化抵抗を比較する際には、有効上載圧で補正したN値を使うことがあります。

補正N値は一般にN1と表記され、地表付近の基準有効上載圧へ換算した値として扱われます。

深度の異なる砂層を同じ基準で比較したい場合は、補正前のN値だけで判断しないことがポイントです。

ただし内部摩擦角の換算にどのN値を使うかは、採用する文献や設計基準に従う必要があります。

エネルギー補正と換算式の選び方

標準貫入試験では、ハンマーの落下方式、ロッドの長さ、孔内条件などによって地盤へ伝わるエネルギーが変わります。

国際的な比較や詳細な液状化評価では、基準エネルギーへ補正したN値を使用することがあります。

一方、国内の一般的な設計実務では、国内基準が想定する通常のN値と経験式の組み合わせが使われる場面も多いでしょう。

ここで大切なのは、換算式が前提としているN値の種類を確認することです。

補正N値用の式へ未補正N値を入れたり、国内の経験式を異なる試験条件へそのまま当てはめたりすると、推定値の意味が変わってしまいます。

地盤調査結果の読み取り方

続いては地盤調査結果の読み取り方を確認していきます。

柱状図における土層区分

ボーリング柱状図では、深度ごとの土質名称、N値、地下水位、色調、試料の状態などが記録されます。

内部摩擦角を検討する際は、N値の数字だけを抜き出すのではなく、砂層がどこからどこまで連続しているかを確認します。

例えば表層付近の埋戻し土と、その下にある自然堆積の砂層では、同じ砂質土という名称でも工学的な性質が異なる可能性があります。

盛土、埋土、沖積砂、洪積砂、砂礫層など、成り立ちの違いも設計上の判断材料です。

土層を適切に区分し、その層に対応するN値を代表値として選ぶことが、換算の第一歩になります。

N値の平均値と下限値

設計に使うN値は、単純平均だけで決めるとは限りません。

地盤の不均質性が大きい場合や、安全性を重視する部位では、平均値より低い側の値に着目することがあります。

基礎の支持力を評価するのか、土圧を計算するのか、液状化を判定するのかによっても、必要な評価方法は変わります。

特に薄い軟弱層が挟まる場合、平均値だけでは弱い部分を見落とすおそれがあります。

代表N値を決める際には、対象構造物が影響を受ける深さと、各層の厚さを考慮する必要があります。

確認項目	見るポイント	内部摩擦角への影響
土質名称	砂、細砂、砂礫、粘土混じり砂	換算式の適用可否に関係
N値の推移	深度方向の増減と急変	代表値の選定に関係
地下水位	飽和状態と季節変動	有効応力と液状化に関係
細粒分	シルトや粘土の混入量	砂用換算式の精度に関係
採取試料	試料の状態と土質試験結果	換算値の裏付けに関係

地下水位と有効応力

地盤のせん断強度を考えるうえでは、全応力ではなく有効応力が重要になります。

地下水位より下の砂地盤では、間隙水圧の影響により、土粒子が実際に負担する応力は小さくなります。

内部摩擦角そのものは土の性質として扱われますが、発揮されるせん断抵抗は有効応力によって変わります。

そのため、地下水位が高い場所では、乾いた砂と同じ感覚で安定性を評価できません。

掘削工事中の水位低下、降雨時の浸透、地震時の過剰間隙水圧なども、砂質土地盤の安全性を左右します。

N値から求めた内部摩擦角と、計算に用いる有効応力は別々に丁寧に整理することが必要です。

設計計算における内部摩擦角の活用

続いては設計計算における内部摩擦角の活用を確認していきます。

直接基礎の支持力計算

直接基礎では、基礎底面の地盤がどれだけの荷重に耐えられるかを評価します。

砂質土の支持力計算では、内部摩擦角に応じて支持力係数が変化します。

内部摩擦角が大きいほど、一般に支持力係数も大きくなり、理論上は大きな支持力を期待できます。

しかし、内部摩擦角を少し大きく設定しただけで支持力が大幅に増える計算式もあるため、安易な上振れ評価には注意が必要です。

基礎の根入れ深さ、基礎幅、地下水位、荷重の偏心、地盤の傾斜も合わせて検討します。

支持力が十分でも、沈下量が許容範囲に収まるかは別途確認する必要があります。

擁壁と土圧計算

擁壁の設計では、背面地盤が壁を押す土圧を評価します。

主働土圧係数や受働土圧係数は内部摩擦角の影響を強く受けるため、設定値が壁の安定計算へ直結します。

内部摩擦角が大きくなると、一般に主働土圧は小さく評価されます。

その一方で、壁面摩擦、背面地盤の勾配、載荷重、排水条件によって土圧分布は変化します。

背面土が砂質土であっても、雨水の浸入や排水不良により土圧が増えるおそれがあります。

擁壁背面には適切な排水計画を設け、内部摩擦角だけに依存しない安定確保が重要です。

斜面安定と液状化の検討

砂質土からなる斜面や盛土では、すべりに対する抵抗を評価する際に内部摩擦角を用います。

通常時に安定している斜面でも、豪雨、地下水位の上昇、地震動によって安全率が低下する場合があります。

地震時には、砂質土で液状化が起きると有効応力が低下し、通常時の内部摩擦角を前提とした抵抗を十分に期待できなくなる可能性があります。

N値は液状化判定でも使われる代表的な調査値であり、細粒分や地下水位、地震条件と組み合わせて評価されます。

したがって、地震時の検討では、N値から内部摩擦角を求める作業と、液状化判定を別々の目的で行うことが必要です。

換算値を使う際の注意点

続いては換算値を使う際の注意点を確認していきます。

適用範囲外となる地盤条件

N値と内部摩擦角の相関式は、主に砂質土を対象とした経験式です。

粘性土、腐植土、有機質土、火山灰質土、特殊土では、そのまま適用できない場合があります。

砂礫層では、礫に当たることでN値が高く出ることがあり、砂粒子の締まり具合だけを反映しているとは限りません。

細粒分を多く含む砂でも、排水条件や塑性の影響により、単純な砂質土用の換算式では不確実性が大きくなります。

土質名称に砂という言葉があるだけで、同じ換算式を使えるとは限りません。

安全側の設計値の考え方

内部摩擦角は、実測値、換算値、設計基準値のどれを採用する場合でも、安全性とのバランスを考える必要があります。

設計で使う値は、必ずしも試験で得られた最大値ではありません。

地盤のばらつき、施工時の乱れ、長期的な水位変動、構造物の重要度などを考慮し、必要に応じて控えめな値を採用します。

特に擁壁や斜面のように破壊時の影響が大きい構造では、基準に定められた安全率や設計定数の扱いを守ることが求められます。

設計者の経験だけに頼らず、調査会社の所見、近隣地盤の実績、追加調査の必要性も確認しましょう。

調査精度を高める方法

N値換算の精度を高めるには、地盤調査計画そのものを適切に立てることが近道です。

建物規模や地形に応じてボーリング本数を確保し、必要な深度まで調査することが基本となります。

地層の変化が大きい敷地では、1本のボーリング結果だけで全体を代表させることは難しいでしょう。

必要に応じて、サウンディング、平板載荷試験、孔内水平載荷試験、三軸圧縮試験などを組み合わせます。

複数の調査結果が整合していれば、内部摩擦角の設定根拠も明確になります。

N値と内部摩擦角の関係のまとめ

N値と内部摩擦角には、砂質土の締まり具合を介した相関があります。

N値が大きい砂質土ほど、粒子間のかみ合わせやせん断抵抗が大きくなり、内部摩擦角も大きくなる傾向です。

ただしN値は貫入抵抗を示す値であり、内部摩擦角を直接測定したものではありません。

換算式を用いる場合は、対象が砂質土であること、式が想定するN値の条件、細粒分や地下水位の影響を確認しましょう。

特に代表N値の選定、上載圧補正、土層区分、設計基準との整合は重要な確認項目です。

直接基礎、擁壁、斜面安定、液状化検討では目的ごとに必要な評価が異なるため、内部摩擦角だけで地盤の安全性を判断することはできません。

N値からの換算は有効な出発点として活用しつつ、地盤調査結果全体を読み取り、根拠のある設計値を設定することが大切です。
