設備の異常調査、製品開発時の評価、電圧や温度の長時間監視では、刻々と変化する信号を正確に残す必要があります。

そこで活躍する測定器がメモリハイコーダです。

オシロスコープのように波形を確認でき、データロガーのように長時間記録も行えるため、多チャンネルの測定現場で広く利用されています。

本記事では、メモリハイコーダの意味、記録の仕組み、測定項目、選び方、運用時の注意点までをわかりやすく解説します。

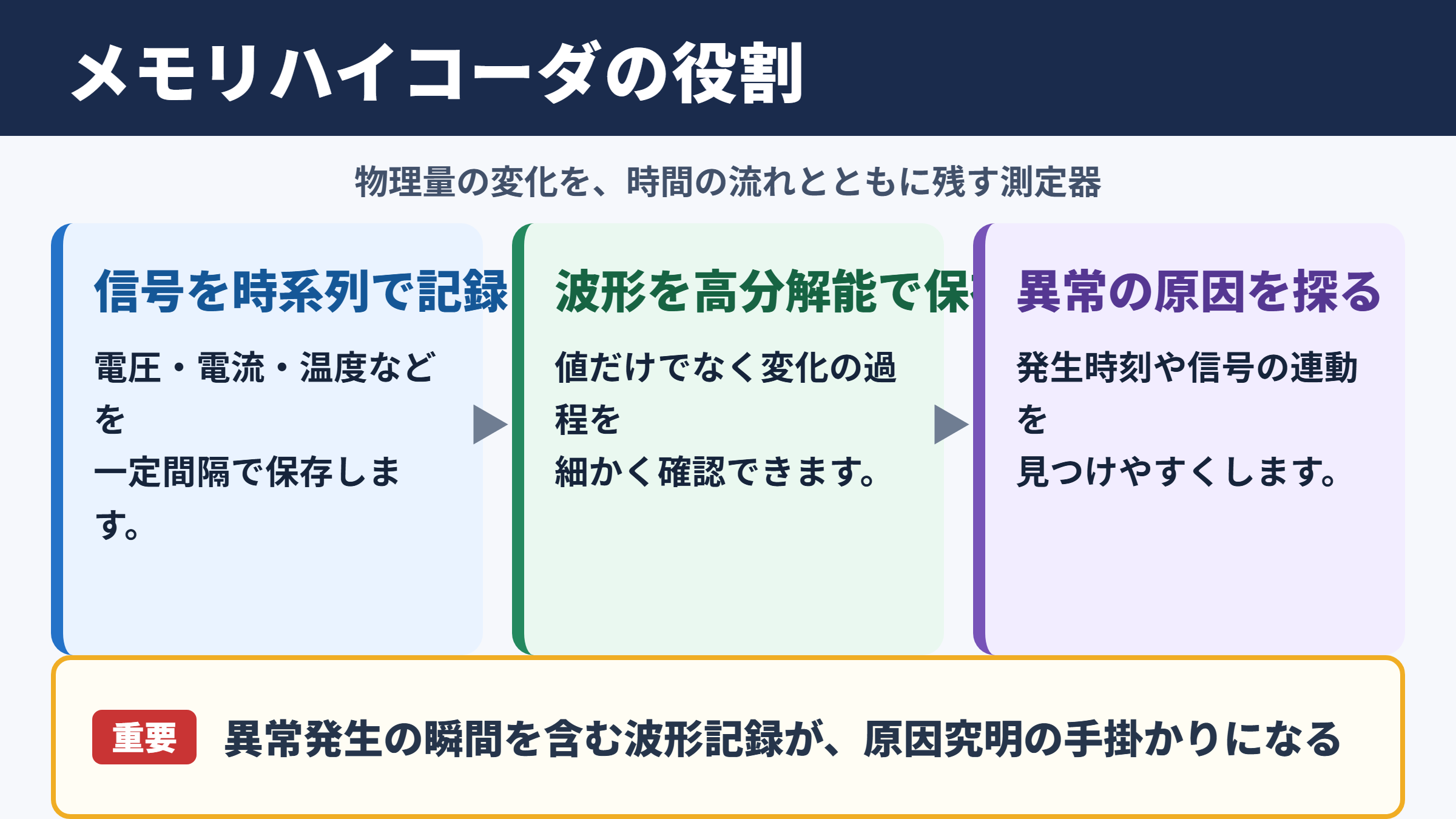

メモリハイコーダの意味と主な役割

それではまずメモリハイコーダの意味と役割について解説していきます。

メモリハイコーダの基本的な定義

メモリハイコーダとは、電圧、電流、温度、ひずみ、回転数、振動といった物理量の変化を、内部メモリや記録媒体へ保存する測定器です。

入力された信号を一定の時間間隔で取得し、時系列データとして記録する点が大きな特徴です。

一般的にはデータロガーの一種として扱われますが、単に数値を保存するだけではありません。

時間の流れに沿った波形を高い分解能で記録し、現象の前後関係まで確認できることが、メモリハイコーダの重要な価値です。

たとえばモーターの起動時に流れる突入電流、工場設備が停止する直前の電圧低下、試験体へ加わる衝撃の瞬間的な変化などは、平均値だけでは判断しにくい情報です。

波形として保存すれば、異常が起きた時刻、変化の大きさ、他の信号との連動を見つけやすくなります。

ハイコーダという名称の背景

ハイコーダは、高速かつ高精度に記録するレコーダーという意味合いで使われる名称です。

昔から紙へ波形を書き出す記録計が使われてきましたが、現在は半導体メモリやSSD、USBメモリ、SDカードなどへデータを保存する方式が主流です。

紙を使わずに大量のデータを扱えるため、記録後に拡大表示、演算、比較、CSV出力などを行いやすくなりました。

メモリという言葉は、測定データを一時的または継続的に保存する記憶領域を指します。

測定中に得られたデータを高速でメモリへ格納し、必要に応じて外部媒体へ転送する仕組みです。

利用される現場と測定目的

利用分野は製造業、電力設備、自動車、鉄道、建設、研究開発、保全業務など多岐にわたります。

開発部門では試作品の性能評価に用いられ、品質保証部門では不具合品の再現試験に役立ちます。

保全の現場では、設備に常時発生している微小な変化を監視し、故障の予兆を早めに把握する目的で活用されます。

複数のセンサーを接続できる機種では、温度上昇と電流増加、振動と回転数、圧力と流量のように、複数の現象を同じ時間軸で確認できます。

一つの異常を単独の数値で見るのではなく、周辺の信号と結び付けて判断できる点は、多ch記録ならではの利点でしょう。

波形記録を実現する測定の仕組み

続いては波形記録を実現する仕組みを確認していきます。

アナログ信号のサンプリング

現場のセンサーや測定対象から出力される信号の多くは、時間とともに連続的に変化するアナログ信号です。

メモリハイコーダはこの信号を一定間隔で読み取り、数値化して保存します。

この処理はサンプリングと呼ばれます。

サンプリング間隔が短いほど、速く変化する現象を細かく捉えやすくなります。

一方で、測定時間が長く、チャンネル数も多い場合には、記録データ量が増える点に注意が必要です。

必要以上に高速な設定にすると、保存容量を消費し、解析対象のデータも扱いにくくなることがあります。

測定対象の変化速度と測定目的を踏まえて、適切な時間軸を選ぶことが大切です。

ＡＤ変換と分解能

アナログ信号をデジタルデータへ変換する処理は、ＡＤ変換と呼ばれます。

変換時には入力電圧の範囲を細かな段階に分けるため、段階の細かさが分解能です。

分解能が高い機器ほど、小さな電圧変化をより細かく表現しやすくなります。

ただし、高分解能であっても入力レンジの設定が適切でなければ、測定の効果を十分に得られません。

大きな信号を測るために広いレンジを選びすぎると、小さな変動が波形上で目立たなくなる場合があります。

入力レンジは、予想される最大値より少し余裕を持たせながら、できるだけ狭く設定することが基本です。

トリガとプリトリガ記録

異常がいつ発生するかわからない測定では、トリガ機能が役立ちます。

トリガとは、設定した電圧値、パルス、外部接点、時刻などをきっかけに、記録を開始または停止させる機能です。

たとえば電圧が設定値を下回った時点で記録を開始すれば、電源異常の発生時に重点を置いたデータを取得できます。

プリトリガを使用すると、トリガが成立する前のデータも残せます。

異常発生後の波形だけでは原因がわからないとき、発生直前の状態を確認できることは非常に重要です。

故障の結果だけでなく、故障へ至る過程を追跡できるため、再発防止策の検討にもつながります。

多ch記録と入力ユニットの種類

続いては多ch記録と入力ユニットの種類を確認していきます。

多ch記録のメリット

多ch記録とは、複数チャンネルの信号を同時に取り込む測定方法です。

chはチャンネルの略称で、1つの測定入力を表します。

4ch、8ch、16ch、32chなどの構成があり、機種によってはユニットを増設してさらに多くの信号を扱えます。

複数信号を同じ基準時刻で記録すれば、因果関係を検討しやすくなります。

たとえば設備停止の調査では、主電源電圧、制御信号、モーター電流、温度、振動を同時に記録することで、どの変化が先に起きたのかを確認できます。

各センサーを別々の測定器で記録すると時刻のずれが問題になりやすいため、同期記録できる構成が有効です。

代表的な測定入力

メモリハイコーダに接続できる入力は、電圧だけではありません。

専用ユニットや変換器を用いることで、さまざまな物理量を記録できます。

測定対象	主な入力方法	活用例
電圧	電圧入力端子	電源品質、制御信号、センサー出力
電流	電流センサー、クランプセンサー	消費電流、突入電流、負荷変動
温度	熱電対、測温抵抗体	加熱試験、炉内温度、設備監視
ひずみ	ひずみゲージ、ひずみユニット	強度試験、荷重試験、構造評価
回転数	パルス入力、回転センサー	モーター試験、駆動系評価
振動	加速度センサー、電圧入力	異常診断、耐久試験、衝撃試験
CAN通信	通信ユニット	車載データ、制御情報の収集

入力ユニットの対応範囲を確認することは、機種選定の基本です。

後から測定項目が増える可能性がある場合は、拡張性や対応センサーも見ておくと安心でしょう。

絶縁入力と接地の考え方

複数の機器や高電圧回路を測定する場合、入力間の絶縁性能は重要な確認項目です。

絶縁入力では、各チャンネルが電気的に分離されているため、異なる接地電位を持つ測定対象にも対応しやすくなります。

一方で、非絶縁入力では共通の基準電位を前提とする場合があり、接続方法を誤ると短絡や測定誤差につながるおそれがあります。

電力設備やインバーター、複数電源を持つ装置を測定する際は、取扱説明書に記載された最大入力電圧、対地間電圧、接地条件を必ず確認してください。

データロガーとオシロスコープの違い

続いてはデータロガーとオシロスコープの違いを確認していきます。

記録時間と時間分解能の違い

メモリハイコーダ、一般的なデータロガー、オシロスコープは、いずれも信号を測定する機器です。

しかし、得意とする時間領域と用途には違いがあります。

データロガーは温度や湿度、電圧などを長時間にわたり記録する用途に適しています。

オシロスコープは、非常に高速な電気信号を観測する用途で強みを発揮します。

メモリハイコーダはその中間から広い範囲をカバーし、比較的高速な波形を多チャンネルで長時間残したい場面に向いています。

機器	得意な用途	主な特徴	注意したい点
メモリハイコーダ	設備評価、波形記録、多点計測	多ch同期、幅広いサンプリング設定	構成によりコストやデータ量が増える
データロガー	環境監視、長期トレンド管理	長時間の数値記録に適する	高速な過渡現象には不向きな場合がある
オシロスコープ	電子回路、高速信号の解析	高帯域で微細な波形を観測できる	多ch長時間記録には制約がある場合がある

測りたい現象の速さ、必要な記録時間、同時に測る信号数を整理すると、適切な測定器を選びやすくなります。

表示と解析の違い

オシロスコープでは、短時間の高速波形を画面上で詳細に確認する作業が中心になります。

メモリハイコーダでは、測定しながらトレンドを監視し、記録終了後に長時間データから異常箇所を探す使い方も一般的です。

多くの機種では、カーソル測定、最大値と最小値の確認、周波数演算、FFT解析、演算チャンネル、イベント検索などの機能が用意されています。

解析機能の充実度は機種ごとに異なるため、測定後の報告書作成まで考えて選ぶと作業負担を抑えられます。

PCソフトへデータを転送し、グラフ作成や他データとの比較を行う運用も広く採用されています。

用途別の選定イメージ

数か月間にわたる室温の記録であれば、低速記録に強いデータロガーが適するでしょう。

数MHz以上のデジタル信号を確認する場合は、帯域の高いオシロスコープが候補になります。

一方で、数秒から数時間の試験中に、電流、温度、ひずみ、パルスなどを同時に収録したい場合には、メモリハイコーダが有力です。

一台で何でも測ることを目指すのではなく、測定目的に対して過不足のない性能を選ぶことが、費用対効果の向上につながります。

測定条件の設定とデータ管理

続いては測定条件の設定とデータ管理を確認していきます。

サンプリング速度と記録容量

測定を始める前に、サンプリング速度、測定時間、チャンネル数、保存先を組み合わせて検討します。

高速で多chの記録を長く続けるほど、必要なメモリ容量は大きくなります。

入力チャンネルごとに取得されるデータ量を事前に見積もることが重要です。

連続記録中に保存先の空き容量が尽きると、必要なデータを失う可能性があります。

長期試験では、記録データを一定時間ごとに分割する設定や、外部ストレージへの自動保存機能も確認しておくと安心です。

測定前に短時間の試し記録を行い、波形、時刻、データ容量を確認する手順は、失敗を減らす有効な方法です。

入力レンジとフィルタ設定

入力レンジは測定精度と安全性の両方に関わる重要な項目です。

予測を超える入力が加わる可能性がある場合は、過大入力に対応できるレンジを選ぶ必要があります。

一方で、波形を詳しく見たい場合には、必要以上に広いレンジを避けることが望ましいでしょう。

ノイズが多い環境では、ローパスフィルタなどの設定が役立つ場合があります。

ただし、フィルタは本来見たい変化まで弱めてしまう可能性があります。

設定を変更した場合は、フィルタなしの生データも一部残し、結果の妥当性を比較できるようにしておくと安心です。

ファイル名と測定記録の残し方

測定データの価値は、何をどの条件で測ったかがわかって初めて高まります。

ファイル名には、測定日、設備名、試験番号、測定対象、担当者など、検索しやすい情報を含めると便利です。

測定条件は別紙や電子記録に残し、入力レンジ、センサー形式、サンプリング周期、チャンネル割り当て、トリガ条件、周囲温度などを記載します。

異常発生時の写真、設備の運転状態、作業者の気付きも合わせて残せば、後日の解析精度が向上します。

波形データだけを保管するのではなく、測定の背景情報も一組として管理することが、再現性の高い調査につながります。

機種選定と安全な運用のポイント

続いては機種選定と安全な運用のポイントを確認していきます。

選定時に確認したい仕様

メモリハイコーダを選ぶ際は、まず測定対象を具体化します。

電圧だけを測るのか、温度やひずみ、電流も同時に測るのかによって、必要な入力ユニットが変わります。

次に必要なチャンネル数を決めます。

現在必要な数だけでなく、将来的な増設や予備チャンネルも考慮すると、買い替えの頻度を抑えやすくなります。

さらに確認したい項目は、最大サンプリング速度、記録可能時間、メモリ容量、外部保存媒体、表示画面、バッテリー駆動、通信機能、耐環境性です。

現場への持ち運びが多い場合には、重量や堅牢性、電源の確保方法も無視できません。

確認項目	検討の目安	見落としやすい点
チャンネル数	測定信号数と将来の増設	予備入力の不足
サンプリング速度	最も速く変化する現象	高速設定時の記録時間短縮
入力方式	電圧、温度、ひずみ、パルスなど	センサーとの接続可否
絶縁性能	測定回路の電位差と安全条件	共通接地による接続リスク
保存機能	長期記録とデータ移送方法	媒体容量と転送時間
解析機能	報告書に必要な評価内容	専用ソフトの使いやすさ

測定前の接続確認

接続作業では、測定対象の電圧範囲と入力端子の仕様を照合します。

特に高電圧回路では、プローブや電流センサーの定格も含めて確認してください。

電流を測る際、クランプセンサーの向きやレンジを誤ると、符号が反転したり飽和したりする場合があります。

熱電対では種類の選択、極性、延長補償導線の扱いが測定結果に影響します。

ひずみ測定では、ゲージの貼付状態、ブリッジ構成、ゼロ調整も重要です。

測定器本体の性能だけでなく、センサー、ケーブル、プローブを含めた測定系全体を確認する必要があります。

安全性とノイズ対策

測定対象が商用電源や高エネルギー設備の場合は、感電、アーク、短絡への対策を優先してください。

安全カテゴリに適合したプローブやアクセサリーを使用し、定格を超える回路へ接続しないことが原則です。

ノイズ対策としては、信号ケーブルと動力線を離す、必要に応じてシールド線を使う、接地方法を整理する、不要なループを作らないといった基本が有効です。

ただし、接地の扱いは設備構成によって異なるため、安易な接続変更は避けるべきでしょう。

異常なノイズが見られた場合は、測定対象の現象なのか、測定系に混入したノイズなのかを、配線や入力短絡試験などで切り分けます。

まとめ

メモリハイコーダは、電圧、電流、温度、ひずみ、振動などの変化を、時間軸に沿って記録できる測定器です。

高速な波形記録と長時間のデータ収集を両立しやすく、多ch記録によって複数の現象を同期して確認できます。

用途に合ったサンプリング速度、入力レンジ、チャンネル数、絶縁性能、保存容量を選ぶことが、正確な測定の第一歩です。

異常の瞬間だけでなく、その前後を含めた波形を残すことで、原因分析や品質改善に役立つ情報を得やすくなります。

測定条件と現場状況もあわせて管理し、再現性のあるデータ活用につなげてください。
