ガスタービン発電機は、空気を圧縮し、燃料を燃焼させ、その高温高圧のガスでタービンを回して電気をつくる発電設備です。

比較的コンパクトな設備で大きな出力を得やすく、非常用発電、工場の自家発電、コージェネレーション、電力系統の需給調整など、幅広い場面で活用されています。

ただし、機器ごとの役割や回転エネルギーの流れを理解しないままでは、熱効率や排熱利用、運転上の注意点をつかみにくいでしょう。

この記事では、ガスタービン発電機の構造から発電の流れ、効率を高める方法まで、順を追ってわかりやすく紹介します。

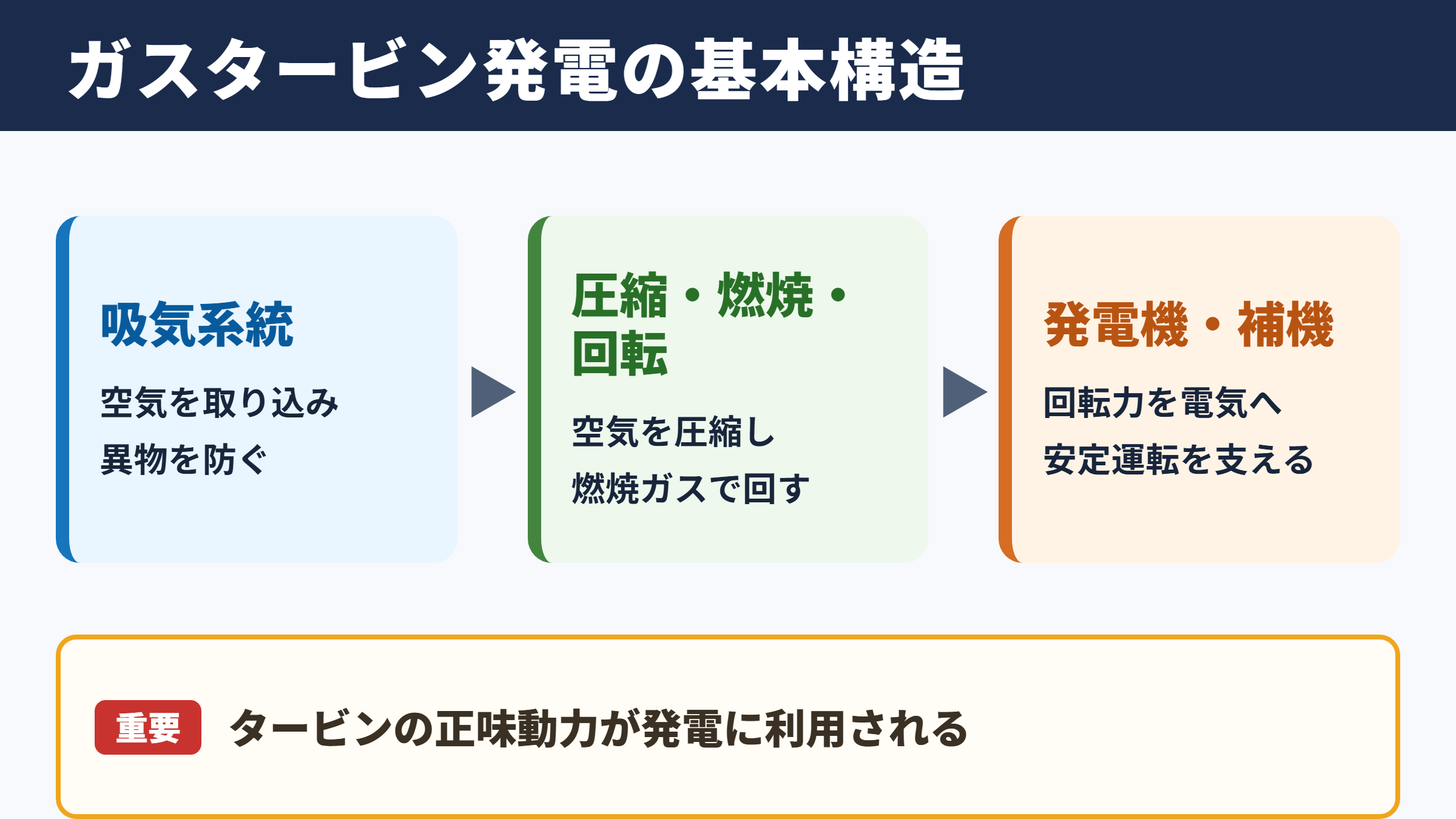

ガスタービン発電機の基本構造

それではまずガスタービン発電機の基本構造について解説していきます。

空気を取り込む吸気系統

ガスタービン発電機は、外部から取り込んだ空気を作動流体として利用します。

吸気口にはフィルターや消音器が設けられ、ほこり、砂、雨水などが圧縮機へ入り込むことを防ぐ構造です。

吸い込む空気が汚れていると、圧縮機の翼に付着物が生じ、空気量や圧力が低下するおそれがあります。

そのため、吸気フィルターの点検や交換は、発電出力と安定運転に関わる重要な保守項目です。

ガスタービンは大量の空気を連続して扱う設備であり、吸気条件は性能に直接影響します。

気温が高い夏場には空気の密度が下がるため、同じ回転数でも取り込める空気の質量が減り、出力が下がることがあります。

圧縮機と燃焼器とタービン

ガスタービンの中心部は、圧縮機、燃焼器、タービンという三つの機能で構成されています。

圧縮機は空気の圧力を高め、燃焼器はその圧縮空気に燃料を混ぜて燃焼させる場所です。

燃焼で生じた高温高圧の燃焼ガスはタービン翼に当たり、回転力へ変換されます。

タービンが得た回転力の一部は、同じ軸でつながる圧縮機を回すために使われます。

残りの回転力が発電機側へ伝達され、電気エネルギーの生成につながる仕組みです。

発電機本体と補機類

タービン軸に連結された発電機本体は、回転エネルギーを電気へ変換する装置です。

一般的には同期発電機が使われ、回転子の磁界と固定子コイルの関係によって交流電力を発生させます。

発電機の周辺には、始動装置、潤滑油装置、燃料供給装置、冷却設備、制御盤、保護リレーなど、多くの補機が配置されます。

タービン本体だけが正常でも、燃料圧力や潤滑油温度、振動監視に異常があれば運転を継続できません。

発電設備は主機と補機が一体となって性能を発揮するシステムと考えることが大切です。

構成機器	主な役割	管理のポイント
吸気系統	外気の取り込みと異物除去	フィルターの目詰まりと吸気温度
圧縮機	空気の圧力上昇	翼の汚れ、サージングの兆候
燃焼器	燃料を燃やして高温ガスを生成	燃焼安定性、排出ガス濃度
タービン	燃焼ガスを回転力へ変換	排気温度、振動、翼の劣化
発電機本体	回転力を電気へ変換	電圧、周波数、絶縁状態

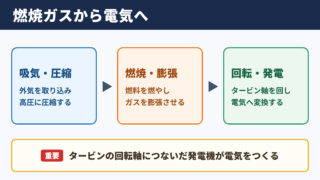

発電に至るエネルギーの流れ

続いては発電に至るエネルギーの流れを確認していきます。

始動から定格回転までの工程

停止中のガスタービンは、最初から自力で回転を始められるわけではありません。

スターターモーターや始動用電動機などを用い、圧縮機とタービンの軸を所定の速度まで回転させます。

回転数が上がって十分な空気流量が得られた段階で、燃焼器へ燃料を供給し、点火装置で着火します。

燃焼が安定するとタービンが自立して回転を維持できるようになり、始動装置は切り離されます。

この過程では燃料の過剰供給や急激な温度上昇を避ける必要があり、制御装置が回転数と排気温度を細かく監視します。

燃焼ガスから回転力への変換

燃焼器でつくられた高温高圧のガスは、ノズルを通過してタービン翼へ高速で吹き付けられます。

ガスの熱エネルギーと圧力エネルギーは、翼を押す力となり、ローターを回転させます。

このとき、燃焼ガスはタービンを通過する間に温度と圧力を下げながら、持っていたエネルギーを仕事として渡します。

タービン入口温度を高くするほど取り出せるエネルギーは増えやすい一方、翼材料や冷却構造には厳しい条件が求められます。

高温部の耐久性は、ガスタービンの性能と寿命を左右する要素です。

発電機での電力生成

タービンの回転は、直結軸または減速機を介して発電機の回転子に伝えられます。

回転子が磁界をつくりながら回ることで、固定子に配置されたコイルへ電圧が誘起され、交流電力が得られます。

商用周波数で系統へ接続する場合、回転数、電圧、位相、周波数を合わせる同期操作が必要です。

単独運転の非常用発電機では、負荷の変動に応じて燃料量を制御し、周波数と電圧を一定範囲に保ちます。

圧縮機の働きと圧力比

続いては圧縮機の働きと圧力比を確認していきます。

圧縮機が担う空気圧縮

圧縮機は、吸い込んだ空気を何段もの回転翼と静止翼によって圧縮する機器です。

空気の圧力を高めることで、燃焼器では限られた空間でも安定した燃焼を行いやすくなります。

圧縮後の空気は温度も上昇するため、燃料の燃焼条件にも影響を与えます。

一方で空気を圧縮するには大きな動力が必要であり、タービンが取り出した力の相当部分は圧縮機の駆動に使われます。

ここでの損失を抑えることが、ガスタービン全体の効率向上につながります。

圧力比と出力特性

圧力比とは、圧縮機出口の圧力を入口の圧力で割った値です。

一般に圧力比を高めると熱効率の向上が期待できますが、圧縮機の仕事量増加や機器の複雑化も伴います。

設計では、燃料消費率、出力、設備コスト、保守性を総合的に見ながら、適切な圧力比が決められます。

圧力比が高ければ常に有利というわけではありません。

周囲温度、負荷率、排熱回収の有無によって、実際の運転効率は大きく変わります。

運転条件	圧縮機への影響	発電への影響
外気温度が低い	空気密度が上がり流量を確保しやすい	出力が上がりやすい傾向
外気温度が高い	空気密度が下がり圧縮仕事が増えやすい	出力低下の可能性
フィルター目詰まり	吸気抵抗が増加	効率と出力が低下
急な負荷変動	流れが不安定になる場合がある	制御応答が重要

サージングと保護制御

圧縮機では、空気流量と圧力の組み合わせが不安定になると、サージングと呼ばれる現象が起きることがあります。

サージングでは圧縮機内部の流れが大きく乱れ、振動や異音、圧力変動が発生します。

深刻な場合には翼や軸受に負担がかかるため、運転範囲を管理することが欠かせません。

制御装置は入口案内翼、燃料流量、抽気弁などを調整し、安定した流量域で運転できるようにします。

燃焼器とタービンの高温部

続いては燃焼器とタービンの高温部を確認していきます。

燃焼器における燃料と空気の混合

燃焼器では、圧縮機から送られた圧縮空気と、都市ガス、天然ガス、軽油などの燃料を混合して燃焼させます。

燃料の種類は設備仕様によって異なり、非常用発電設備では液体燃料を用いる例も見られます。

すべての空気を燃焼に直接使うのではなく、火炎を安定させる空気、燃焼を進める空気、燃焼ガスを冷却する空気へ分けて利用します。

この配分が適切でないと、燃焼不安定、すすの発生、窒素酸化物の増加などにつながる可能性があります。

燃焼器では高い温度だけでなく、安定性と排出ガス性能の両立が求められます。

タービン翼の冷却と材料

タービン翼は非常に高温の燃焼ガスへさらされるため、耐熱合金や遮熱コーティングが使われます。

さらに、高温部の翼内部へ圧縮空気を流す冷却技術も重要です。

翼表面に微細な穴を設け、冷却空気の膜をつくる方法では、燃焼ガスが直接翼へ当たり続けることを抑えられます。

こうした技術により高いタービン入口温度を実現し、発電効率の改善が図られています。

ただし冷却に使う空気は燃焼や膨張に使える空気を減らす側面もあり、冷却量の設計には高度な調整が必要です。

排気温度と状態監視

タービンを通過したガスは排気として外部へ出ます。

排気温度は運転状態を判断する代表的な指標であり、各燃焼器の温度ばらつきも監視対象です。

特定の燃焼器だけ温度が高い場合、燃料ノズルの状態、空気流路、温度計測系などに異常があるかもしれません。

振動、軸受温度、潤滑油圧力、排出ガス濃度と合わせて確認することで、故障の兆候を早期に捉えやすくなります。

熱効率と排熱利用の方法

続いては熱効率と排熱利用の方法を確認していきます。

単純サイクルの熱効率

ガスタービン発電機を単体で運転し、タービン排気をそのまま大気へ放出する方式は単純サイクルと呼ばれます。

起動が比較的速く、設備構成も理解しやすいことが特徴です。

その一方で、排気にはまだ高い温度の熱が残っているため、電力だけを取り出す運転ではエネルギーを十分に使い切れない場合があります。

熱効率は、投入した燃料の発熱量に対して、どれだけ電気として取り出せたかで評価されます。

コージェネレーションによる総合利用

排気の熱を蒸気、温水、温風、冷水製造などに利用する方式は、コージェネレーションとして知られています。

工場の蒸気需要、病院やホテルの給湯需要、地域冷暖房などがある場所では、排熱を有効に使いやすいでしょう。

発電効率だけを見るのではなく、電気と熱を合わせた総合効率で評価できる点が大きな特徴です。

必要な時間帯に必要な熱を使えるかどうかが、排熱利用の採算性を左右します。

熱需要が少ない時間帯には、せっかくの排熱を十分に活用できないこともあります。

コンバインドサイクルの仕組み

コンバインドサイクル発電では、ガスタービンの排熱で蒸気をつくり、その蒸気で別の蒸気タービンも回します。

一つの燃料からガスタービンと蒸気タービンの二段階で電力を得るため、高い発電効率を目指せます。

排熱回収ボイラーは、ガスタービン排気から熱を受け取り、水を蒸気へ変える設備です。

大規模な発電所で多く採用される方式ですが、設備が増える分だけ建設費、保守範囲、起動時間も考慮する必要があります。

方式	主な特徴	向いている用途
単純サイクル	構成が比較的簡潔で起動しやすい	非常用、ピーク対応、単独発電
コージェネレーション	排熱を蒸気や温水として利用	工場、病院、商業施設
コンバインドサイクル	排熱で蒸気タービンも駆動	大規模発電、効率重視の設備

運転管理と保守点検の要点

続いては運転管理と保守点検の要点を確認していきます。

始動前と運転中の確認項目

始動前には、潤滑油量、燃料供給圧力、冷却水、吸気フィルター、制御盤の警報状態などを確認します。

運転中は、回転数、発電電圧、周波数、排気温度、振動、軸受温度を継続的に監視します。

わずかな数値変化でも、過去の傾向と比較すると異常の前兆を見つけられる場合があります。

単発の値だけでなく、時間とともにどう変化しているかを見る視点が重要です。

定期点検で確認する部位

定期点検では、圧縮機翼の汚れ、燃料ノズルの状態、燃焼器ライナーの損耗、タービン翼の劣化などを確認します。

発電機では、絶縁抵抗、端子部の緩み、冷却系統、軸受の状態などが主な点検対象です。

潤滑油は機械の摩擦を抑えるだけでなく、内部摩耗の兆候を知る手掛かりにもなります。

油分析によって金属粉や水分の混入を確認すれば、分解前に異常の可能性を把握しやすくなります。

非常用発電設備としての備え

非常用として設置されるガスタービン発電機は、普段は停止していても、必要なときに確実に起動しなければなりません。

定期的な試運転により、始動性、負荷投入時の応答、燃料切り替え、保護装置の動作を確認します。

燃料の劣化、蓄電池容量の低下、配線接続部の腐食などは、待機設備で見落とされやすい項目です。

非常時にだけ使う設備ほど、平常時の点検品質が重要になります。

まとめ

ガスタービン発電機は、圧縮機で空気を圧縮し、燃焼器で燃料を燃やし、タービンで回転力を取り出して発電機を回す設備です。

発電機本体だけでなく、吸気系統、燃料系統、潤滑油装置、制御装置などが連携することで、安定した電力供給が実現します。

圧縮機の性能、燃焼器の安定性、タービン高温部の耐久性は、出力と効率に大きく関わります。

また、単純サイクルとして電力を得るだけでなく、排熱を利用するコージェネレーションやコンバインドサイクルを選べば、燃料エネルギーをより有効に活用できるでしょう。

ガスタービン発電機を理解する際は、空気、燃料、熱、回転力、電気という五つの流れを結び付けて考えることがポイントです。

仕組みと保守の要点を押さえることで、設備選定、運転管理、非常時への備えをより適切に進めやすくなります。
