コンデンサーを扱う際、μF・nF・pFといった単位の意味や変換方法がわからずに困った経験はないでしょうか。
単位の理解はコンデンサー選定や回路設計の基本中の基本です。
この記事では、コンデンサーの容量と単位の読み方・変換方法を、マイクロファラド・静電容量・早見表・単位変換のポイントを交えてわかりやすく解説します。
コンデンサーの容量単位の基本を理解しよう
それではまず、コンデンサーの容量単位の基本から解説していきます。

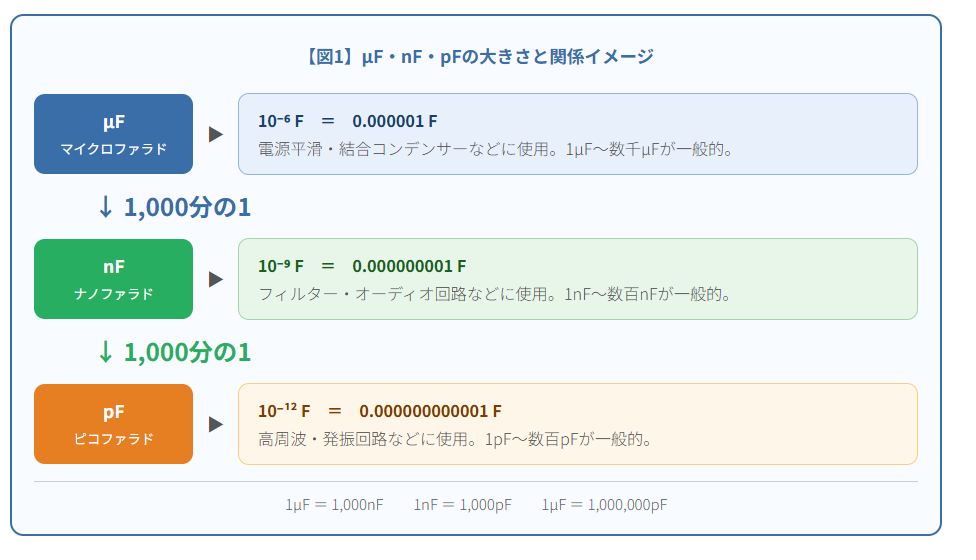

静電容量の基本単位は「ファラド（F）」ですが、1Fは非常に大きな値であるため、実用的なコンデンサーでは以下の単位が使われます。
コンデンサーの容量単位：
・F（ファラド）：基本単位。実際にはほぼ使われない
・μF（マイクロファラド）：= 10⁻⁶F 電源回路・電解コンデンサーに多い
・nF（ナノファラド）：= 10⁻⁹F フィルムコンデンサーなどに多い
・pF（ピコファラド）：= 10⁻¹²F 高周波回路・小型セラミックに多い
単位の大小関係は「F ＞ μF ＞ nF ＞ pF」であり、右に行くほど小さくなります。
電子回路では主にμF・nF・pFの3つを使い分けるため、この3つの変換関係を確実に覚えることが重要です。
μF・nF・pFの単位変換の方法
単位変換の基本：
1F = 1,000,000μF = 1,000,000,000nF = 1,000,000,000,000pF
1μF = 1,000nF = 1,000,000pF
1nF = 0.001μF = 1,000pF
1pF = 0.001nF = 0.000001μF
たとえば「100nF」を「μF」に変換すると、100÷1000 = 0.1μFとなります。
「4700pF」を「nF」に変換すると、4700÷1000 = 4.7nFとなるでしょう。
容量の早見表
| pF | nF | μF |
|---|---|---|
| 1pF | 0.001nF | 0.000001μF |
| 100pF | 0.1nF | 0.0001μF |
| 1000pF | 1nF | 0.001μF |
| 10000pF | 10nF | 0.01μF |
| 100000pF | 100nF | 0.1μF |
| 1000000pF | 1000nF | 1μF |
この早見表を活用することで、単位変換のミスを防ぎ、正確な部品選定が行えるでしょう。
コンデンサーの容量コードの読み方
小型のセラミックコンデンサーや積層コンデンサーでは、本体に3桁の数字コードで容量が表記されることがあります。
このコードは「最初の2桁×10^（3桁目）pF」という形式で読みます。
容量コード読み方の例：
「104」→ 10 × 10⁴pF = 100,000pF = 0.1μF
「472」→ 47 × 10²pF = 4,700pF = 4.7nF
「221」→ 22 × 10¹pF = 220pF
このコードの読み方は電子部品の取り扱いで頻繁に必要になるため、確実に習得しておくとよいでしょう。
用途別のコンデンサー容量の目安
続いては、用途別に使われるコンデンサーの容量の目安を確認していきます。
| 用途 | 代表的な容量範囲 | よく使われる種類 |
|---|---|---|
| 電源平滑 | 100μF〜10000μF | 電解コンデンサー |
| デカップリング | 0.01μF〜10μF | セラミックコンデンサー |
| 高周波フィルタ | 10pF〜1000pF | セラミックコンデンサー |
| タイマー回路 | 0.1μF〜100μF | フィルム・電解コンデンサー |
| RF/通信回路 | 1pF〜100pF | セラミックコンデンサー |
用途ごとの容量の目安を把握しておくことで、部品選定の精度と効率が大きく向上するでしょう。
コンデンサーの容量と単位まとめ
この記事では、コンデンサーの容量単位（F・μF・nF・pF）の意味・変換方法・容量コードの読み方・用途別の容量目安を詳しく解説しました。
μF・nF・pFの変換関係を正確に把握し、容量コードの読み方も合わせて覚えることで、コンデンサー選定がスムーズになります。
今回の内容を参考に、コンデンサーの単位と容量の理解をぜひ深めてみてください。
コンデンサーの容量と単位を正確に理解することが、電子回路設計の精度と信頼性向上の基盤となるでしょう。
