家庭や工場で使われる電気の多くは交流です。

交流回路では、電圧と電流の大きさだけでは消費電力を正確に説明できない場面があります。

そこで重要になるのが、電気設備の容量を考える際の基準となる皮相電力です。

有効電力や無効電力との関係を理解すると、ブレーカー、変圧器、発電機、コンデンサの役割まで整理しやすくなるでしょう。

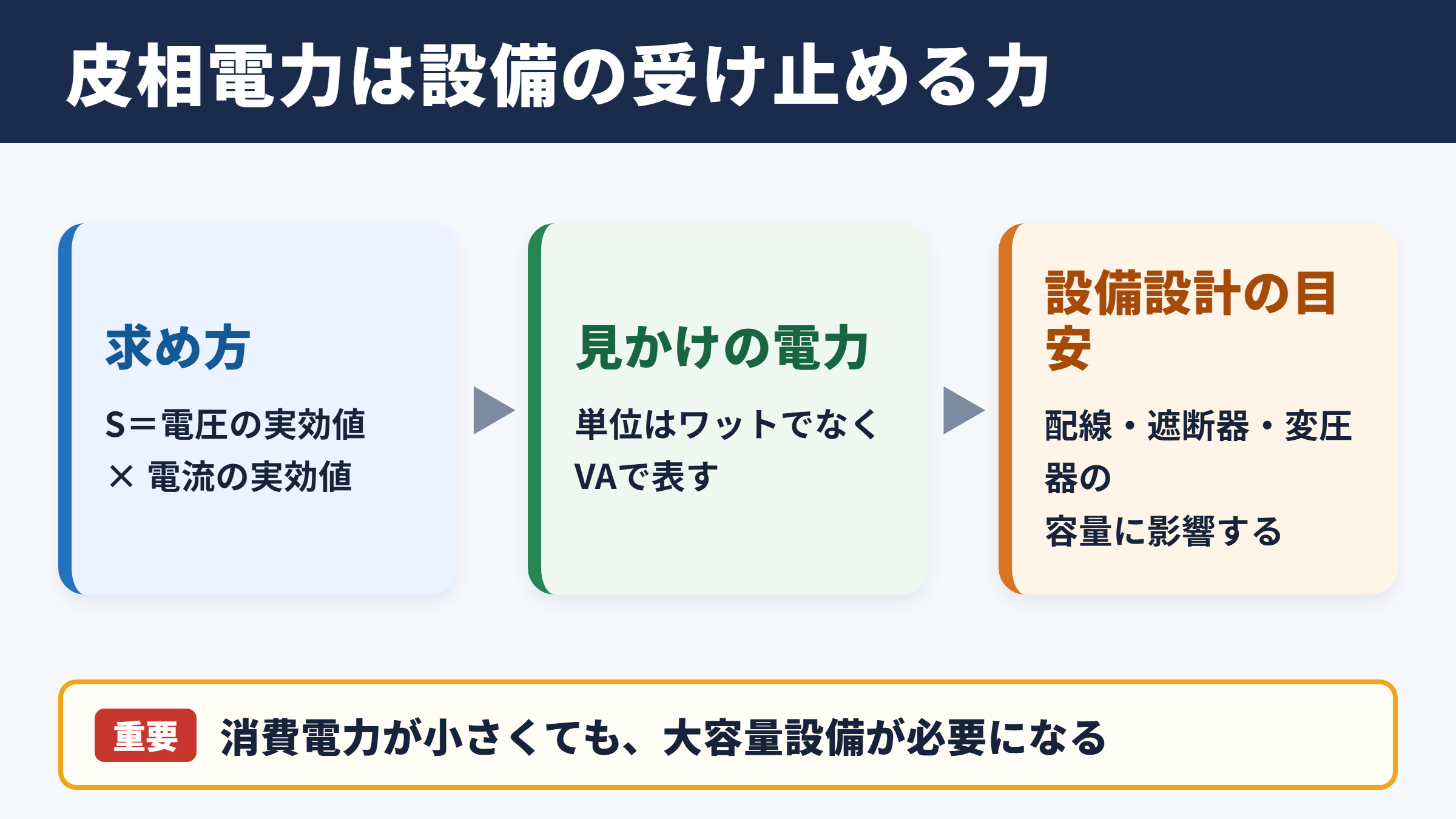

皮相電力の意味と交流回路での役割

それではまず皮相電力について解説していきます。

電圧と電流から求める見かけの電力

皮相電力とは、交流回路における電圧の実効値と電流の実効値を掛け合わせた値です。

英語では apparent power と呼ばれ、文字どおり電気設備から見た見かけ上の電力の大きさを表します。

単位はワットではなく、ボルトアンペアを用いて VA と表記します。

たとえば電圧が100Vで電流が10Aなら、皮相電力は1000VAです。

この値は、機器や配線にどの程度の電流が流れるかを把握する目安になります。

実際に熱、光、動力として使われる電力と必ずしも一致しない点が、直流回路との大きな違いです。

電気料金や機器の仕事量だけを考えるなら有効電力が中心になります。

一方で、ケーブル、遮断器、変圧器は電流による負担を受けるため、設備設計では皮相電力も見逃せません。

皮相電力が必要になる理由

交流回路には、電力を消費する成分だけでなく、電源と機器の間を往復する成分があります。

モーターや変圧器のコイルでは磁界を作るために電流が必要となり、コンデンサでは電界を作るために電流が流れます。

これらの電流は電線や設備を通過するため、配線の太さや受電設備の容量に影響します。

そのため、実際の消費電力が小さくても、皮相電力が大きければ大容量の設備が必要になることがあります。

皮相電力は設備に必要な受け止める力を示す指標と考えると分かりやすいでしょう。

エアコン、ポンプ、工作機械、蛍光灯の安定器など、コイルを使う負荷では特に意識されます。

単相と三相における計算方法

単相交流では電圧と電流を掛けるだけで皮相電力を求められます。

家庭用コンセントや小規模な機器では、この単相の計算が基本です。

工場やビルの受電設備で多い三相交流では、線間電圧、線電流、平方根の3を使って計算します。

たとえば三相200Vで20Aが流れる場合、皮相電力はおよそ6.93kVAとなります。

契約電力、変圧器容量、分電盤の選定では、kVAという単位を目にする機会が多いはずです。

単相と三相で式を混同すると大きな誤差につながるため、電源方式を最初に確認する習慣が大切です。

有効電力と無効電力の違い

続いては有効電力と無効電力を確認していきます。

有効電力の働き

有効電力は、実際に仕事へ変換される電力です。

電熱器を温める、照明を光らせる、モーターを回すといった作用に使われます。

単位はW、または大きな値ではkWです。

電力量計で積算され、一般的な電気料金の基礎となるのも有効電力です。

交流回路では電圧と電流の位相がそろっているほど、有効電力の割合が高くなります。

抵抗器やヒーターのような抵抗負荷では、電圧と電流の波形はほぼ同じタイミングで変化します。

この状態では皮相電力と有効電力がほぼ一致し、電力を効率よく使えているといえます。

無効電力の働き

無効電力は、電源と負荷の間で行き来する電力成分です。

名称から不要な電力のように感じるかもしれませんが、モーターの磁界や変圧器の励磁には必要な役割があります。

単位は var、または kvar です。

コイルを主とする負荷では電流が電圧より遅れ、遅れ無効電力が発生します。

反対にコンデンサを主とする負荷では電流が電圧より進み、進み無効電力が発生します。

無効電力そのものは仕事として消費されにくい一方、電流を増やし、配線損失や電圧降下の要因になることがあります。

無効電力はゼロが常に理想というわけではありませんが、過大な状態は設備運用で不利になりやすい点を押さえましょう。

三つの電力の比較

皮相電力、有効電力、無効電力は、それぞれ異なる視点から交流電力を表しています。

単位と役割を並べると、混同を減らせます。

電力の種類	主な記号	単位	主な意味
皮相電力	S	VA	電圧と電流の積で示す設備上の電力容量
有効電力	P	W	熱、光、回転などの仕事に変わる電力
無効電力	Q	var	磁界や電界の形成に関わり往復する電力

皮相電力を斜辺、有効電力と無効電力を直角を挟む二辺として示す考え方は、電力三角形と呼ばれます。

この関係を使えば、二つの値から残り一つを計算することも可能です。

力率と皮相電力の関係

続いては力率と皮相電力の関係を確認していきます。

力率が示す割合

力率とは、皮相電力のうち有効電力として使われている割合を表す値です。

記号は cosφ で表され、通常は百分率でも示されます。

力率が100パーセントに近いほど、皮相電力に対して有効電力の比率が高い状態です。

計算式は、有効電力を皮相電力で割る形になります。

たとえば皮相電力が10kVAで有効電力が8kWなら、力率は80パーセントです。

同じkWを使う場合でも、力率が低いほど必要なkVAと電流は大きくなります。

このため、力率は省エネルギーだけでなく、設備の有効活用に直結する数字です。

低力率で起こりやすい影響

低力率の状態では、有効電力が同じでも大きな電流が流れます。

電流が増えれば、電線の抵抗による損失も増え、発熱や電圧降下が起きやすくなります。

変圧器や発電機、遮断器にも余裕が必要になり、設備を十分に活用しにくくなるでしょう。

特に大型モーターを多く使用する施設では、力率の管理が重要です。

軽負荷で運転しているモーター、変圧器の励磁電流、古い照明設備などは、低力率の一因になる場合があります。

ただし原因を確認せずに対策機器を増設すると、進み力率や高調波など別の問題につながることもあります。

進みと遅れの見分け方

コイル成分が強い回路では、電流が電圧より遅れる遅れ力率となります。

誘導電動機、変圧器、リアクトルなどが代表例です。

コンデンサ成分が強い回路では、電流が電圧より進む進み力率になります。

進相コンデンサは、遅れ無効電力を補う目的で使われる装置です。

適切に補償できれば、受電点から見た無効電力を減らし、力率を改善できます。

一方でコンデンサを過剰に投入すると、必要以上に進み側へ傾く可能性があります。

力率改善は単に数値を上げる作業ではなく、負荷の変動を含めて整える作業と捉えることが重要です。

皮相電力の計算方法と具体例

続いては皮相電力の計算方法を確認していきます。

単相100V機器の計算例

単相100Vの回路で、実効電流が8Aだったとします。

皮相電力は100Vに8Aを掛けるため、800VAです。

ここで力率が0.75なら、有効電力は600Wとなります。

同じ800VAでも、力率が1なら有効電力は800Wです。

この差は、電流の大きさだけでは仕事に使われる電力を判断できないことを示しています。

家電製品の銘板には消費電力がWで表示されることが多い一方、ACアダプターやUPSではVAの定格が表示されることもあります。

表記の単位を確認することで、容量不足の見落としを防ぎやすくなります。

三相200Vモーターの計算例

三相200Vのモーターで線電流が15A、力率が0.8の場合を考えます。

皮相電力は、√3に200Vと15Aを掛けて、およそ5.2kVAです。

有効電力は皮相電力に力率を掛けるため、およそ4.16kWとなります。

モーターの出力kWと入力有効電力は、さらに効率の違いによっても一致しません。

軸から取り出せる機械出力を確認したいときは、力率だけでなく効率も必要です。

電気入力、機械出力、皮相電力を同じものとして扱わないことが、正確な設備計画につながります。

確認したい内容	主に使う値	確認時の注意
配線や遮断器の容量	電流、皮相電力	始動電流や余裕率も考慮する
電気料金の目安	有効電力、使用時間	契約条件や料金制度を確認する
コンデンサ補償の検討	無効電力、力率	負荷変動と高調波を確認する
発電機やUPSの選定	皮相電力、力率	負荷の突入電流も確認する

電力三角形を使った計算例

有効電力が3kW、無効電力が4kvarのとき、皮相電力は5kVAです。

これは3、4、5の直角三角形と同じ関係になります。

この場合の力率は3kWを5kVAで割るため、0.6、つまり60パーセントです。

電力三角形は、複雑に見える交流電力の関係を視覚的に整理するのに役立ちます。

Pは仕事をする横方向の成分、Qは往復する縦方向の成分、Sは全体の容量とイメージすると覚えやすいでしょう。

設備選定における皮相電力の活用

続いては設備選定における皮相電力を確認していきます。

変圧器と受電設備の容量

変圧器の容量は一般にkVAで表されます。

これは変圧器が負担するのが、有効電力だけではなく電圧と電流の組み合わせ全体だからです。

たとえば負荷の合計が80kWでも、力率が80パーセントなら必要な皮相電力は100kVAになります。

さらに将来の増設、負荷の同時使用率、始動時の電流などを考慮して容量を決める必要があります。

定格ぎりぎりで使い続けると、温度上昇や寿命低下のリスクが高まる場合があります。

一方で過大な容量を選びすぎると、導入費用や無負荷損失の面で不利になることもあるでしょう。

発電機とUPSの定格確認

非常用発電機やUPSは、kVA定格とkW定格の両方を持つことが多い機器です。

ここでは負荷の合計Wだけでなく、力率、突入電流、非線形負荷の影響を確認する必要があります。

パソコン、サーバー、LED照明、インバーター機器は、力率や高調波の特性が従来の負荷と異なる場合があります。

定格容量に余裕があっても、瞬間的な負荷変動によって電圧が不安定になることはあります。

UPSや発電機はkVAとkWのどちらの上限も超えないことが選定の基本です。

メーカーの仕様書に示される許容力率や過負荷条件も、導入前に確認しておきましょう。

力率改善と進相コンデンサ

遅れ力率が大きい設備では、進相コンデンサを設置して無効電力を補償する方法があります。

受電側から供給される無効電力を減らせれば、同じ有効電力に対する電流を小さくできます。

その結果、配線損失の低減や設備容量の有効利用が期待できます。

ただしコンデンサの容量は、負荷の状態に合わせて決める必要があります。

モーターの停止中にもコンデンサが接続されたままだと、進み力率になるおそれがあります。

高調波が多い環境では、コンデンサと系統の共振にも注意が必要です。

専門的な設計が必要な場合は、電力計測の結果を基に電気主任技術者や施工会社へ相談すると安心でしょう。

皮相電力を理解するための注意点

続いては皮相電力を理解するための注意点を確認していきます。

ワットとボルトアンペアの混同

WとVAは似た場面で使われますが、同じ単位ではありません。

Wは有効電力、VAは皮相電力を示します。

力率が1の抵抗負荷では数値が一致しますが、交流機器では異なる数値になることがあります。

特に電源装置、UPS、変圧器、溶接機などを選ぶときは、必要な定格の種類を確認することが重要です。

Wだけを見てVA定格を見落とすと、設備の過負荷につながる可能性があります。

仕様書の入力欄と出力欄も混同しやすいため、どの地点の値かを確認してください。

力率が一定ではない負荷

実際の負荷は、常に同じ力率で動いているとは限りません。

モーターは負荷率によって電流や力率が変化し、始動時には通常運転より大きな電流が流れます。

空調設備やポンプ設備では、季節や運転台数によって電力特性が変わることもあります。

そのため、銘板にある定格値だけでなく、運転実態を計測して確認することが望ましいでしょう。

クランプメーター、電力計、デマンド監視装置などを用いれば、電圧、電流、kW、kVA、力率を把握しやすくなります。

測定条件と測定時間を記録しておくと、改善前後の比較にも役立ちます。

高調波と非線形負荷の影響

インバーター、整流器、スイッチング電源などは、電流波形が正弦波から乱れる非線形負荷です。

このような環境では、単純な基本波だけの計算では設備への影響を十分に捉えられない場合があります。

高調波電流は、配線や変圧器の発熱、中性線電流、コンデンサの負担に関係します。

力率についても、位相差による力率だけでなく、波形のひずみを含む総合的な見方が必要になることがあります。

大規模な設備や電子機器が集中する施設では、測定器の測定方式も確認したいところです。

交流電力の数値は、測定した場所、時刻、負荷の状態によって変化します。

一つの数値だけで判断せず、設備全体の傾向として把握することが安全な運用につながります。

皮相電力の基本まとめ

皮相電力とは、交流回路における電圧の実効値と電流の実効値を掛けた、設備容量を考えるための電力です。

単位はVAであり、実際に仕事へ使われる有効電力のWとは区別します。

無効電力はコイルやコンデンサに関係する往復成分で、皮相電力、有効電力、無効電力は電力三角形で整理できます。

皮相電力が大きいほど、配線、遮断器、変圧器、発電機に必要な容量も大きくなります。

また、力率が低いと同じ有効電力でも電流が増え、損失や設備負担が大きくなりやすい点が重要です。

単相ではS＝V×I、三相ではS＝√3×V×Iを使い、必要に応じて力率を掛けて有効電力を求めます。

機器選定ではWとVAを混同せず、負荷変動、始動電流、高調波も含めて確認するとよいでしょう。

皮相電力の意味を押さえれば、交流回路の仕組みと電気設備の容量を、より正確に理解できるようになります。
